滨松D型光电管安装插座组件

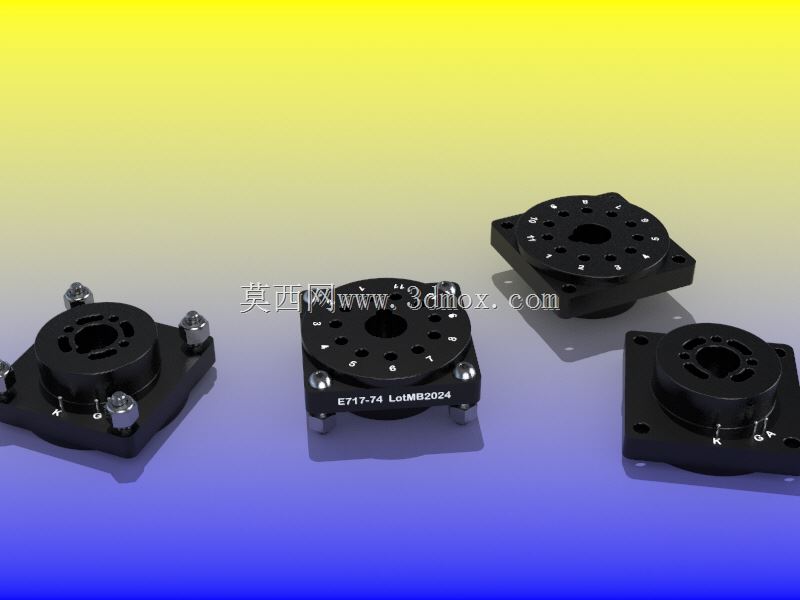

　　这套D型插座组件主要面向光电倍增管、侧窗型光电探测器及小型光学传感单元的机械固定与管脚转接场景，常见于光谱分析仪器、弱光检测模块、荧光实验平台、光学计数设备和实验室自研探测工装中。组件以黑色方形安装法兰为主体，中心设置与探测器尾部轮廓匹配的D形限位孔，周边布置管脚避让孔、紧固孔和角度标识，能够在装入光电管后同时承担径向定位、周向防转、轴向承托和外部面板连接四项功能。实际装配时，探测器尾部从法兰一侧推入，D形非圆轮廓可阻止管体在孔内旋转，避免管脚因反复对位而产生弯折；法兰四角的安装孔用于将整个探测组件固定到仪器壁板、遮光罩或光学导轨转接板上，螺钉锁紧后法兰平面与安装基面贴合，保证光轴方向稳定。

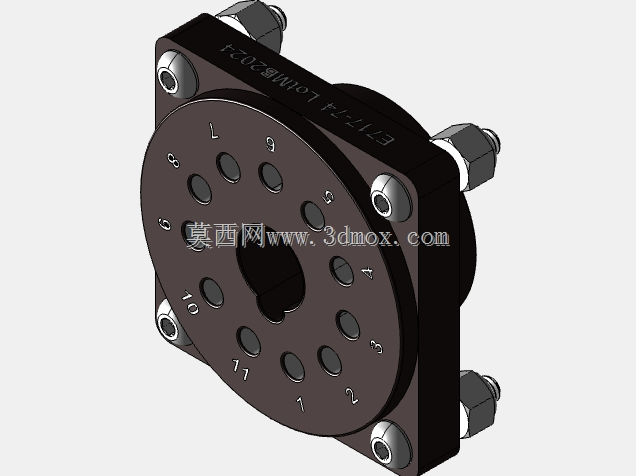

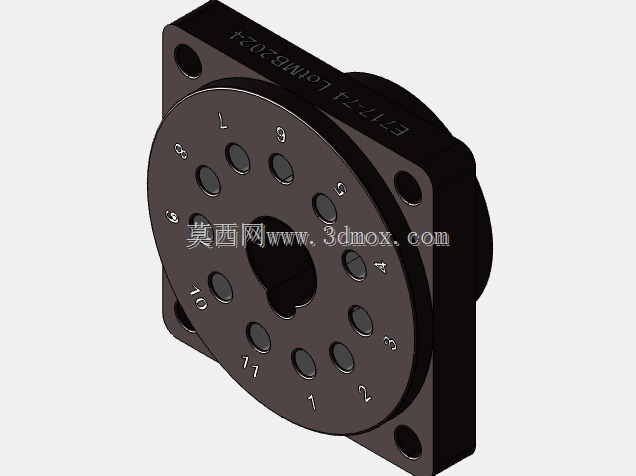

　　从结构思路看，该组件并不是单一板件，而是围绕探测器尾部接口形成的一组配合件。中心座体保留了较厚的支撑区域，以承受光电管插入时的侧向力；法兰面与中心座之间设置台阶，使安装基准面和管脚容纳区分离，管脚不会直接压在面板上。座体上的多个小孔按管脚分布规律排布，孔位与D形轮廓共同构成唯一装配方向，维修拆卸后重新安装时不易错位。部分变体附带螺钉和螺母，部分则仅保留座体本身，以适应不同面板厚度和锁紧方式：薄面板可直接用螺母背面锁紧，厚壁板或型材基座则可改用螺钉从外侧固定。

　　外形边界方面，方形法兰在有限空间内提供了较大的支撑跨度，四角受力点远离中心光轴，锁紧后抗扭转能力优于圆形小法兰。法兰边缘到中心孔的距离兼顾了扳手操作空间和遮光罩安装需求，相邻孔位不会与常见M3、M4紧固螺钉发生干涉。中心区域的台阶高度需要与探测器尾部插装深度匹配，过浅会导致管脚外露过长，过深则可能使管体肩部不能贴合定位面；建模时应重点控制D形孔的平直边位置、圆弧半径、孔口倒角和管脚孔中心距。管脚孔不宜单纯按理论直径绘制，需考虑塑料或金属座体加工后的公差累积，孔壁与管脚之间保留合理间隙，既能顺利插装，又不使管脚在孔内明显晃动。

　　在工程选型中，这类插座组件常处在光学件、电子件和结构件的交界位置。光学端要求探测器中心与入射狭缝、透镜或滤光片保持同轴，因此法兰安装面的平面度、中心孔与法兰外轮廓的位置度都直接影响探测效率；电子端要求管脚穿过座体后能够与管座或引线可靠连接，孔位错误会造成焊接应力；结构端则要求组件在遮光盒内拆装方便，并且在设备运输振动后不松动。针对这些要求，模型中法兰底面可作为统一基准面，中心D形孔轴线相对该基准面保持垂直，四角安装孔按对称分布布置，便于在二维图纸中标注孔距和边距。

　　实际使用中，螺钉和螺母的选择应与法兰厚度配合。螺钉头沉入或贴合法兰面时，不能突出到探测器插装区域；背面螺母锁紧后应留出管脚焊接和引线弯折空间。若设备内部存在杂散光，法兰外缘还可与遮光橡胶垫配合，通过螺钉压紧形成隔光界面；若用于真空或低温附近的探测腔，则需进一步校核材料热膨胀和放气特性，不能只按常温静态装配处理。座体表面的角度刻度和编号标记在多管脚探测器中很有价值，它能帮助装配人员快速确认管脚方位，减少盲装造成的反向插入风险。

　　建模过程中，建议将法兰板、中心限位座、管脚避让孔、紧固螺钉和螺母拆分为独立特征或零件，便于按实际采购状态切换带紧固件与不带紧固件两种版本。D形孔应优先使用真实轮廓草图拉伸切除，避免用圆孔加平面修补导致配合面不连续；管脚孔阵列需与器件手册中的管脚分布一致，并在装配体中用探测器尾部模型进行干涉检查。法兰四角可增加小倒角，降低装配时划伤线缆和遮光泡棉的概率；螺钉支承面附近应保留足够壁厚，防止锁紧时局部开裂。

　　这类组件虽然体量不大，却决定了光电探测器在仪器中的重复定位精度和维护便利性。合理的座体设计应让探测器插入后有明确止动位置，管脚通过时无强迫弯折，法兰锁紧后无翘曲，拆装时不需要调整光轴。对于结构工程师而言，建模重点不在复杂曲面，而在基准关系、孔位公差、紧固件空间和安装边界的协同；对于设备选型人员，则应关注法兰外形能否进入现有遮光腔、中心孔是否匹配目标探测器尾部、螺钉孔距是否与面板预制孔一致，以及管脚区域是否留有焊接和走线空间。
