可移动室内投篮街机游艺设备结构

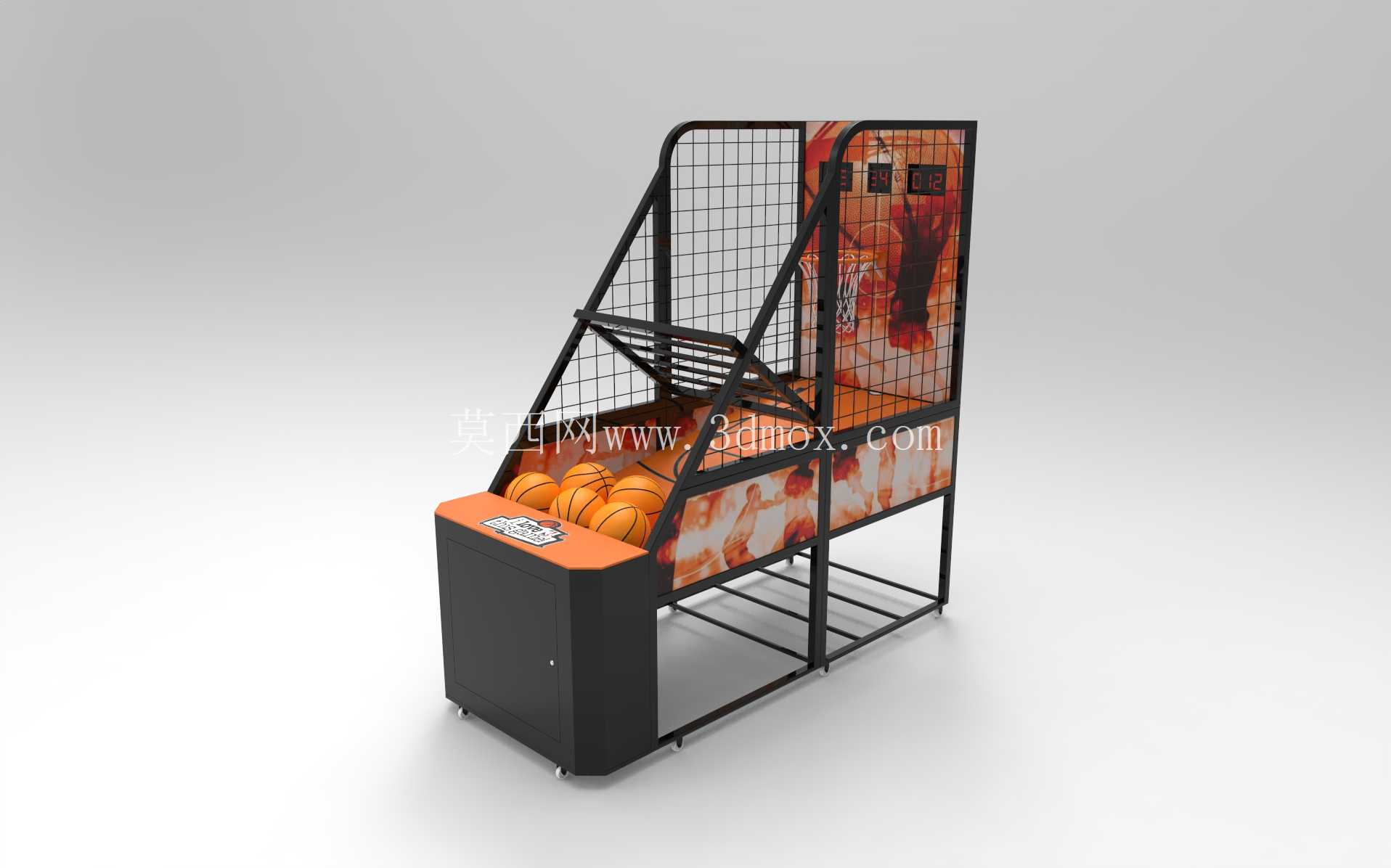

　　这款可移动投篮街机主要面向商场中庭、电玩城、社区活动中心、学校体育馆、企业休闲区以及临时嘉年华活动等场景，属于体育健身与游艺娱乐结合的机械式设备。整机采用前端控球台、中部斜向投球轨道、后方篮板与防护网笼的布局，玩家站在设备前方取球并向高处篮筐投篮，篮球通过背板、导向槽和回球结构自动滚回前端，形成连续投篮循环。设备不需要复杂的外部管线，布置时只需预留人员站立、取球、投球和两侧维护空间，适合在室内公共区域快速摆放和转场使用。

　　从结构设计角度看，整机受力重点集中在底架、立柱、篮板支撑和防护网框架。底架承担设备自重、篮球冲击载荷以及玩家倚靠时的侧向力，通常采用矩形钢管焊接成框形基础，前端设置柜体和投球台，后端通过支腿落地，保证投篮时整机不翘动。前端柜体不仅用于容纳电控、计分显示和投币或启动控制部件，也作为配重区域增强稳定性。台面采用橙色包覆件，前缘做圆角处理，降低玩家碰撞伤害；台面上方设置球槽，多个篮球可有序排列，取球时不会滚落至设备外侧。

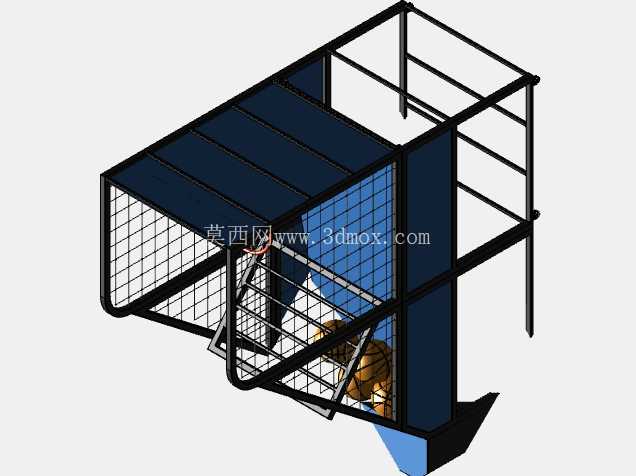

　　中部轨道由两侧挡板、底板和支撑梁组成，表面形成由篮筐向前端倾斜的回球路径。投篮命中或未命中后，球撞击篮板、篮圈或防护网，随后沿导向区域下落，经斜槽回到控球台。轨道侧板需要兼顾耐磨和降噪，篮球反复滚动和撞击会对板材边缘产生持续冲击，因此在折边、连接孔位和支撑跨距上应避免单薄悬臂结构。后方网笼由金属方管框架和钢丝网组成，作用是限制篮球飞离设备，同时保持视线通透。网笼顶部和侧向轮廓向后上方展开，既扩大拦截范围，也减少球直接反弹到玩家面部的概率。

　　篮板区域位于设备后上方，篮圈、背板和计分传感部件集中布置。背板可采用图文装饰板与加强衬板组合，外侧视觉面用于运动主题涂装，内侧则需要提供刚性支撑，防止篮球长期撞击后松动。篮圈安装高度按照成人和青少年常见投篮体验设定，结构上通过支架与后框架连接，连接点应能承受频繁扣拉和冲击。对于带电子计分的版本，篮圈附近可布置感应元件，但机械结构仍需保证在传感系统失效时，篮球能够顺畅回收到前端。

　　外形布置上，设备长度方向覆盖玩家站位后方的回球区，宽度方向以两侧网框和底架支腿为最大边界。现场摆放时，前方至少留出玩家站立、跨步和排队空间，后方应保留背板维护与散热距离，两侧不宜紧贴墙体或其他设备，以便检查网片连接、轨道紧固件和底部支脚。设备底部可采用可调支脚或小脚轮组合：固定运营时用支脚承重并调平，临时活动时通过脚轮短距离移动。需要注意的是，脚轮仅适用于平整室内地面，设备就位后应锁定或由支脚承载，避免投篮冲击导致滑移。

　　建模时可按焊接框架、钣金包覆、网片、篮球、篮圈、台面装饰和电控盒几个层级拆分。钢管框架优先使用方管或矩形管截面，关键节点保留真实搭接关系；钣金件体现折弯边、螺钉固定位和检修门；网片可用规律网格表达，但在工程细化中应明确丝径、网孔和边框连接方式。篮球作为运动接触件，直径和球面位置需与球槽、回球通道宽度匹配，防止卡球。整机装配还要检查篮球从篮筐下方坠落、撞击背板、沿斜槽滚动并回到前端球槽的完整路径，尤其关注轨道接缝、侧板间距和台面过渡处，避免出现突台、窄缝或反向坡度。

　　该设备的核心不是单一精密传动，而是框架刚度、运动路径、安全防护与人机体验的综合平衡。设计中需要让回球顺畅、噪声可控、外表面无突出危险边，同时保证设备在高频使用下维护方便。前端柜体门板、背部传感区、网片固定点和底部支脚都应具备可拆装条件，便于现场检修。通过三维结构校核，可以在加工前确认钢管下料尺寸、钣金包覆边界、网笼拦截范围以及篮球运动间隙，从而减少样机调试阶段的卡球、反弹异常和机架晃动问题。
