法拉利F1-2000舒马赫冠军赛车结构

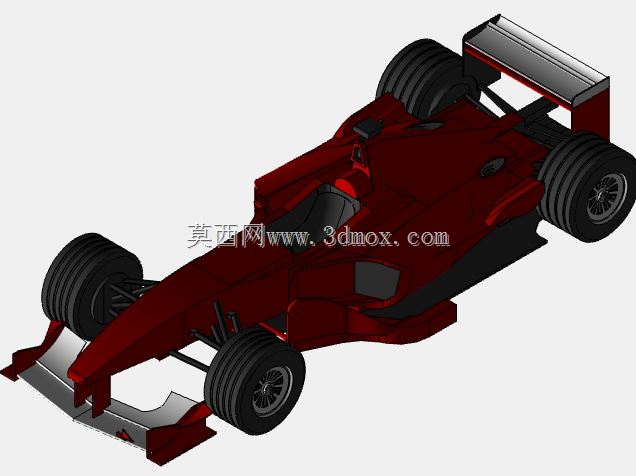

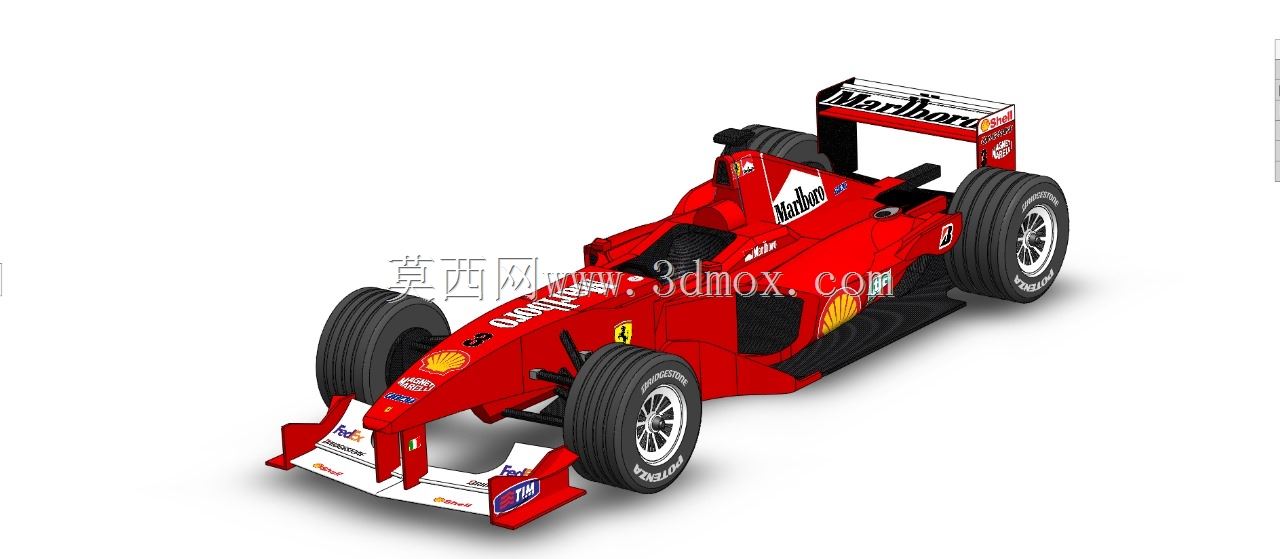

　　该作品围绕一级方程式赛车的整车结构进行三维还原，重点呈现单座方程式赛车在极限赛道工况下的底盘、车身覆盖件、车轮、悬架、动力舱与空气动力学附件之间的装配关系。模型主体采用低趴、宽轮距、前后悬伸较短的布置方式，车身轮廓围绕开放式驾驶舱、高耸进气结构、前后翼片和外露大尺寸轮胎展开，能够用于赛车结构认知、赛事装备展示、汽车工程教学以及概念造型评审。

　　从实际用途看，这类方程式赛车并不面向普通道路行驶，而是服务于封闭赛道内的高速竞速。车辆需要在直道末端承受极高车速，在低速弯中保持足够机械抓地，在高速弯中依靠气动下压力提升轮胎载荷，同时还要保证制动、转向、散热和碰撞安全边界。三维结构中可以看到前翼位于前轮之前，承担梳理前部气流、引导气流绕过轮胎、增加前轴下压力的作用；前鼻锥狭窄且向前延伸，使前部气流能够沿底板、侧箱和后轮区域有序通过。驾驶舱后方的进气口位于车手头部上方，既为动力单元引入清洁空气，也在视觉上形成F1赛车典型的高背脊轮廓。

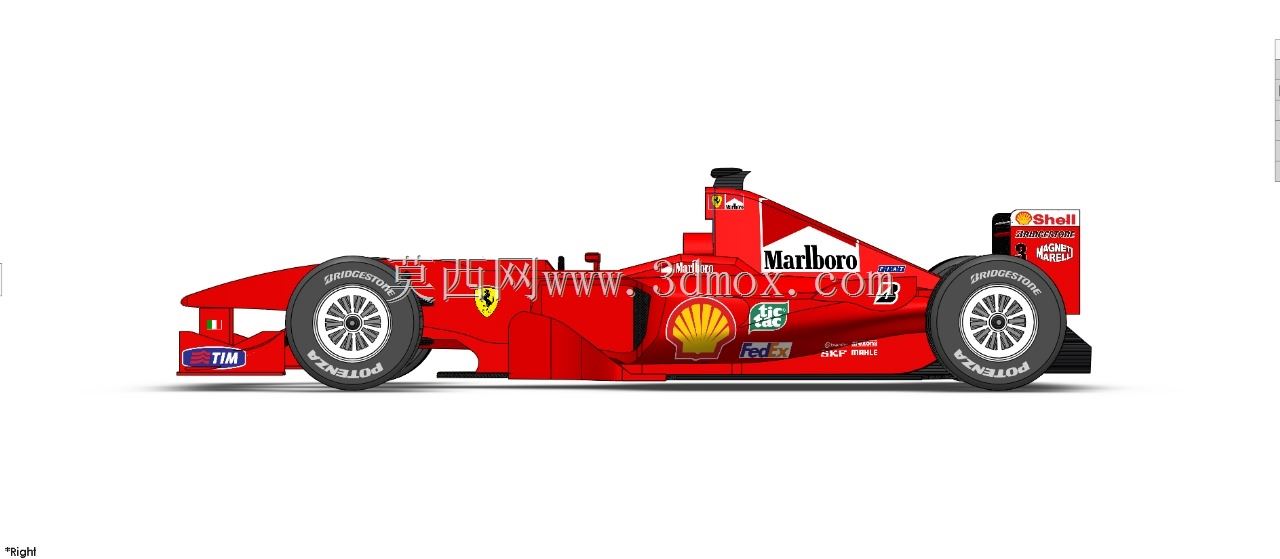

　　底盘设计思路体现了方程式赛车对刚度、质量和安全的综合权衡。单体壳区域采用碳纤维硬壳式结构的造型表达，承担车手保护、悬架安装、动力传递和车身承载等多重功能。与普通乘用车不同，F1赛车的车架并不追求宽大乘坐空间，而是围绕车手半躺坐姿、踏板位置、方向盘操作范围和六点式安全带安装点进行紧凑布置。模型中驾驶舱开口较小，两侧车身宽度受到气动布局限制，车头尖细，后部则围绕动力单元和传动系统形成收束形态。这样的布置可降低质心高度，缩短前后质量传递路径，并让前后轴载荷分配更适合高速过弯。

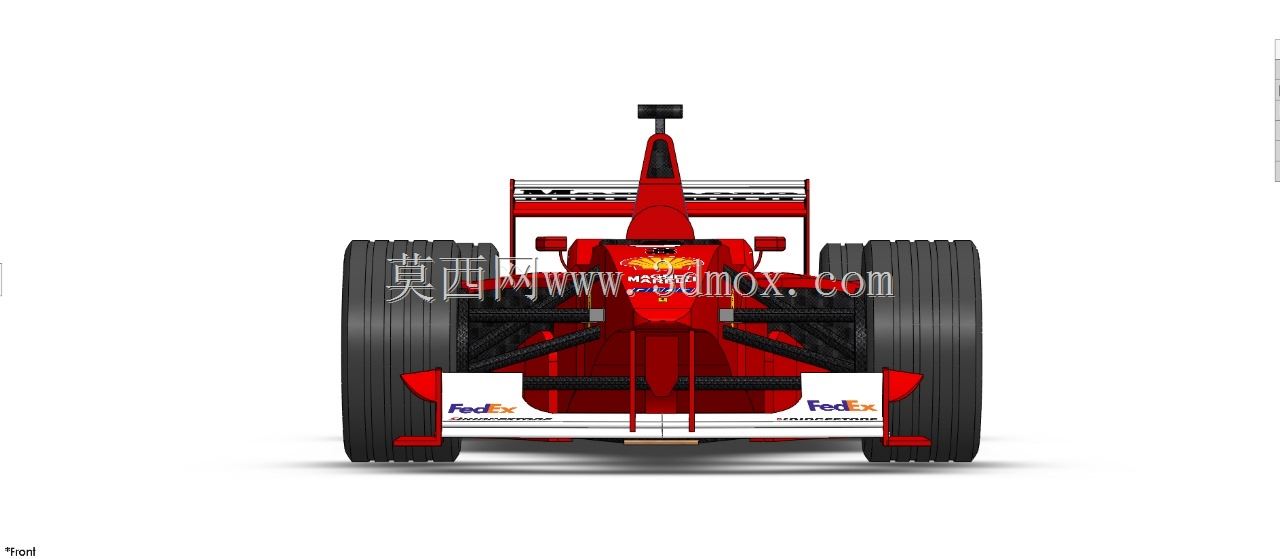

　　空气动力学外形是该模型最直观的工程特征。前翼由多层翼片、端板和中央连接结构组成，端板能够抑制翼片端部气流绕流，减少轮胎前方紊流对车身底部的干扰。后轮前方的侧箱区域造型饱满而内收，表面承担散热导流功能，内部对应散热器、油冷器和电子控制设备的布置空间。车身侧面赞助标识所在的覆盖件并非单纯装饰，其曲面需要在散热开口、气流通道和侧碰保护结构之间取得平衡。后部尾翼采用高架双支柱形式，翼面横向宽度大，能够在高速时提供显著后轴下压力；端板同时起到稳定尾流和整理后轮外侧气流的作用。

　　行走系统在模型中表现为大直径宽胎、外露悬架连杆和小型轮毂组合。F1轮胎与普通街胎不同，胎壁较薄，胎面宽度大，目的是在干燥赛道上获得更大接地面积。前轮转向角度、轮距和主销姿态共同决定车辆转向响应；后轮则承担主要驱动力输出，需要在起步和出弯时把动力转化为纵向抓地。悬架形式以双横臂结构为核心，连杆、推杆、摇臂、阻尼器和弹性元件通常被紧凑布置在车身内部，以减少外露部件带来的气动阻力。模型虽然以外观展示为主，但其轮拱、拉杆和轮毂位置仍能反映赛车悬架对几何定位的严苛要求。

　　动力舱布置位于车手后方、后轮轴之前，属于典型中后置后驱布局。该位置有利于让整车质量集中在轴距中部，提升转弯时的瞬态响应。自然吸气高转速动力单元的外形特征通过后部车身、排气区域和进气结构间接体现；动力输出经变速器、差速器和后半轴传递至后轮。变速器壳体通常与后悬架安装点、防撞结构和后部气动通道高度集成，因此车尾不仅是造型收尾区域，也是承载、传动和散热的复合结构。

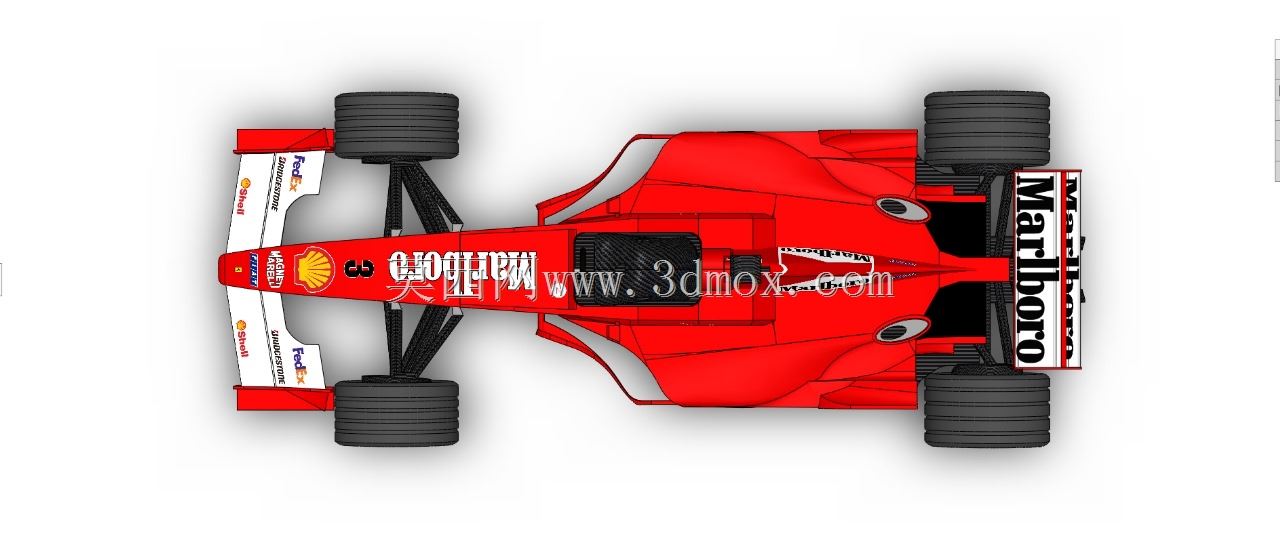

　　安装边界方面，整车外形尺寸受到赛道规则与运输条件共同约束。车身宽度主要由轮胎外侧、前翼端板和尾翼端板决定；高度方向以驾驶舱后方进气口、尾翼上部和车手头盔区域为主要边界；长度方向则由前翼最前端至尾翼或后防撞结构末端确定。在进行展示场景搭建时，需要为前轮转向、后轮拆装、尾翼调节和前部拖曳操作预留空间。若用于模拟器、展陈或教学平台，还应注意底盘离地间隙极小，底板、前翼和扩散器区域不能与地面、展台边框或运输固定架发生干涉。

　　从建模角度看，该类模型的难点在于复杂曲面与工程逻辑必须同时成立。前翼翼片不能只做成简单平板，需要体现翼型截面、安装支柱和端板转折；侧箱曲面不能只追求光滑，还要反映散热入口、排气通道和车身腰部的气流收缩；轮胎表面需要表达胎面、胎壁文字和轮毂辐条，以增强比例真实感；车身贴花区域应随曲面起伏贴合，避免在高曲率位置出现拉伸。对于结构设计从业者而言，该模型可作为理解赛车总体布置、气动附件功能、底盘承载方式和高性能车辆边界约束的直观参考。
