这套双缸对角布置的往复式蒸汽机,面向小型动力演示、经典机械结构教学、复古动力装置复刻以及机械原理验证场景。整机采用两个汽缸呈对角倾斜安装的布局,缸径设定为28毫米,活塞行程为38毫米,属于小尺寸可装配的实体动力单元,既可以作为桌面级蒸汽动力演示样机,也能为小型船模、固定式动力展项、机械传动实验台提供动力输出参考。
从实际用途来看,该结构重点表现蒸汽压力推动活塞、活塞带动连杆、连杆驱动曲轴、曲轴带动飞轮储能的完整动力传递链路。对角布置的两个汽缸能够错开做功相位,使曲轴在旋转一周过程中获得更连续的推力,避免单缸蒸汽机在死点位置启动困难、输出脉动过大的问题。大直径飞轮安装在曲轴端部,利用转动惯量储存做功冲程的能量,在活塞不做功的区间维持曲轴稳定旋转,同时让连杆机构越过上下止点,保证整机运转平顺。

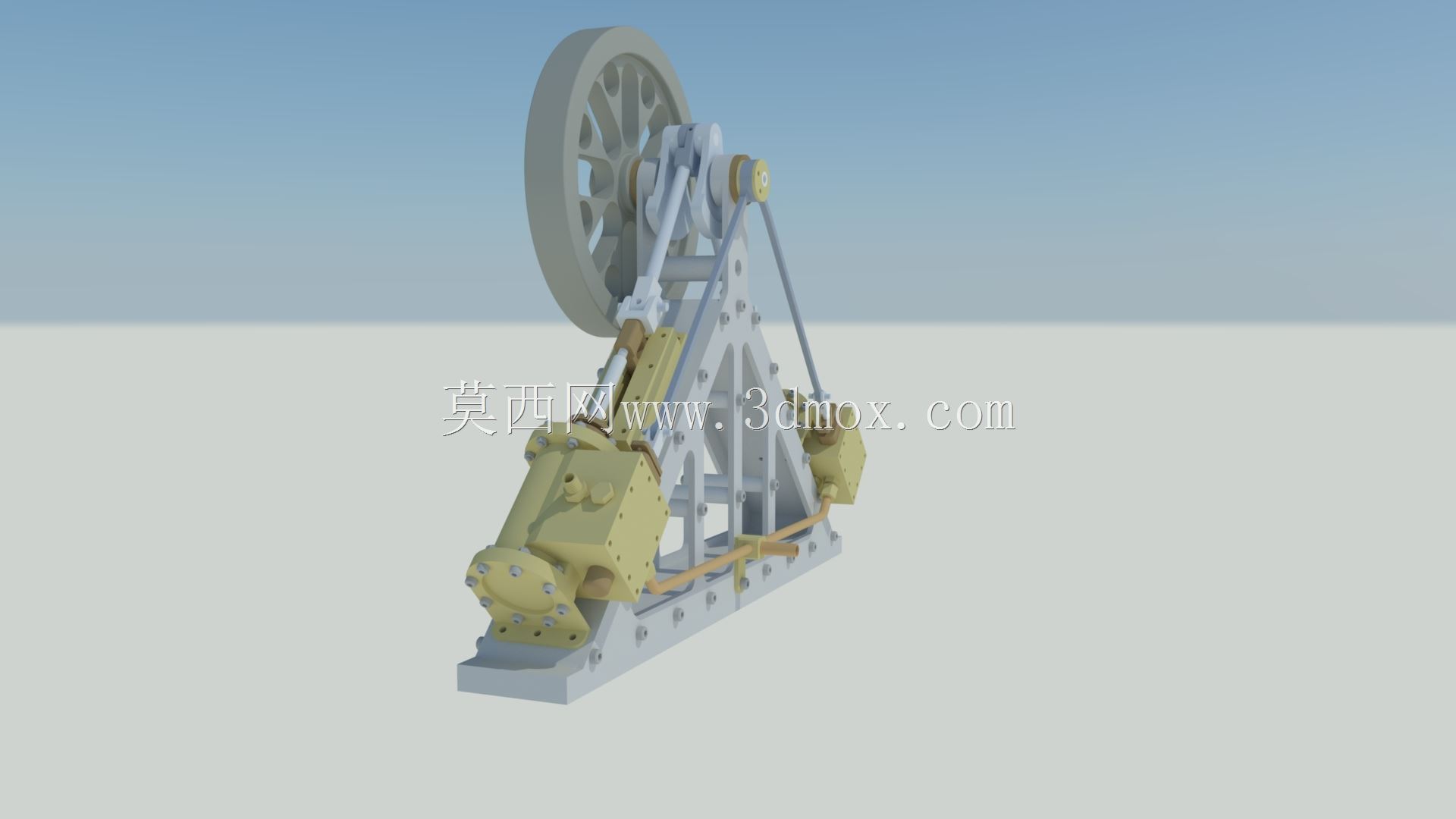

结构设计上,底座采用一体式梯形支承框架,两侧竖立的三角支架承担曲轴轴承座、汽缸铰接座和导向构件的安装载荷。汽缸本体没有采用垂直并列的常规形式,而是以对称倾角固定在底座前端两侧,汽缸尾部通过铰接点与支架相连,允许工作过程中随连杆摆动产生微小角度补偿,降低连杆与活塞轴线不同轴带来的侧向卡滞。活塞杆端部连接十字滑块与传动连杆,连杆最终汇聚到曲轴偏心销处,将两组直线往复运动合成为同一根曲轴的旋转运动。
建模时需要重点控制几条关键边界:一是曲轴偏心距必须与活塞行程严格对应,38毫米行程对应曲柄半径19毫米,偏心销位置偏差会直接改变活塞实际行程;二是两个汽缸的倾斜角度、铰接孔中心距和连杆长度要形成对称约束,保证两侧活塞在曲轴旋转中的相位差符合设计预期;三是飞轮中心、曲轴轴承孔、连杆大头孔必须同轴,否则高速转动时会出现明显偏心振动;四是底座安装孔位需要预留足够的支承跨距,使整机在往复惯性力作用下保持稳定。

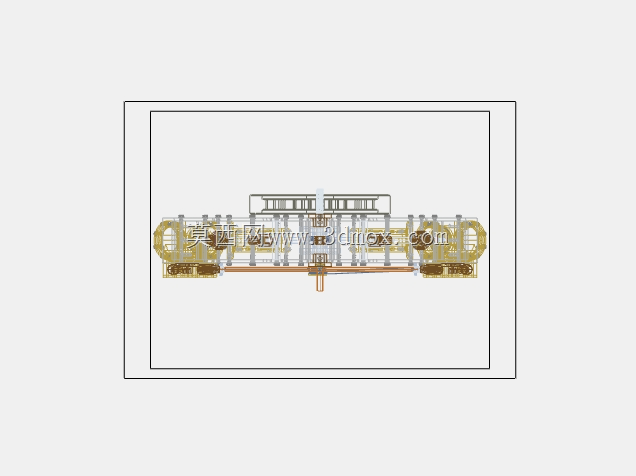

外形与安装方面,整机长度方向主要由底座和飞轮外圆决定,高度方向由飞轮顶部到基座底面控制,宽度方向则受两侧对角汽缸外伸尺寸约束。飞轮采用带辐条的轮盘结构,在保证惯量的同时减轻重量;汽缸、阀座和端盖部位保留了紧固件安装位置,便于拆解展示活塞腔和配气结构。当前模型未逐一呈现全部紧固件与螺纹孔,设计人员在深化时可补充螺栓、销钉、密封压盖和润滑孔,并按实际加工方式完善轴承配合、活塞环槽以及蒸汽管路接口。
在工程应用中,这类模型不仅用于还原老式蒸汽机的机械美学,也可作为曲柄连杆机构、相位布置、飞轮储能和铰接补偿设计的练习案例。通过调整汽缸夹角、连杆比例、飞轮质量和曲轴偏心距,可以对比不同布局对启动性能、输出扭矩波动和支承受力的影响,为小型往复式动力装置的结构设计提供直观依据。
