长材重载立体仓储存取设备结构

　　这套长材立体存取装置面向棒材、管材、型材、铁棒等长条状物料的车间暂存与工序间流转，常见于金属加工、钢结构预制、管件加工、机械制造备料区。普通托盘货架很难承载6米以上长料，平放又会造成拣选困难、占地过大和吊运干涉，因此设备采用高塔架、分层抽屉和中央提升机构组合，把长物料沿竖向密集存放。

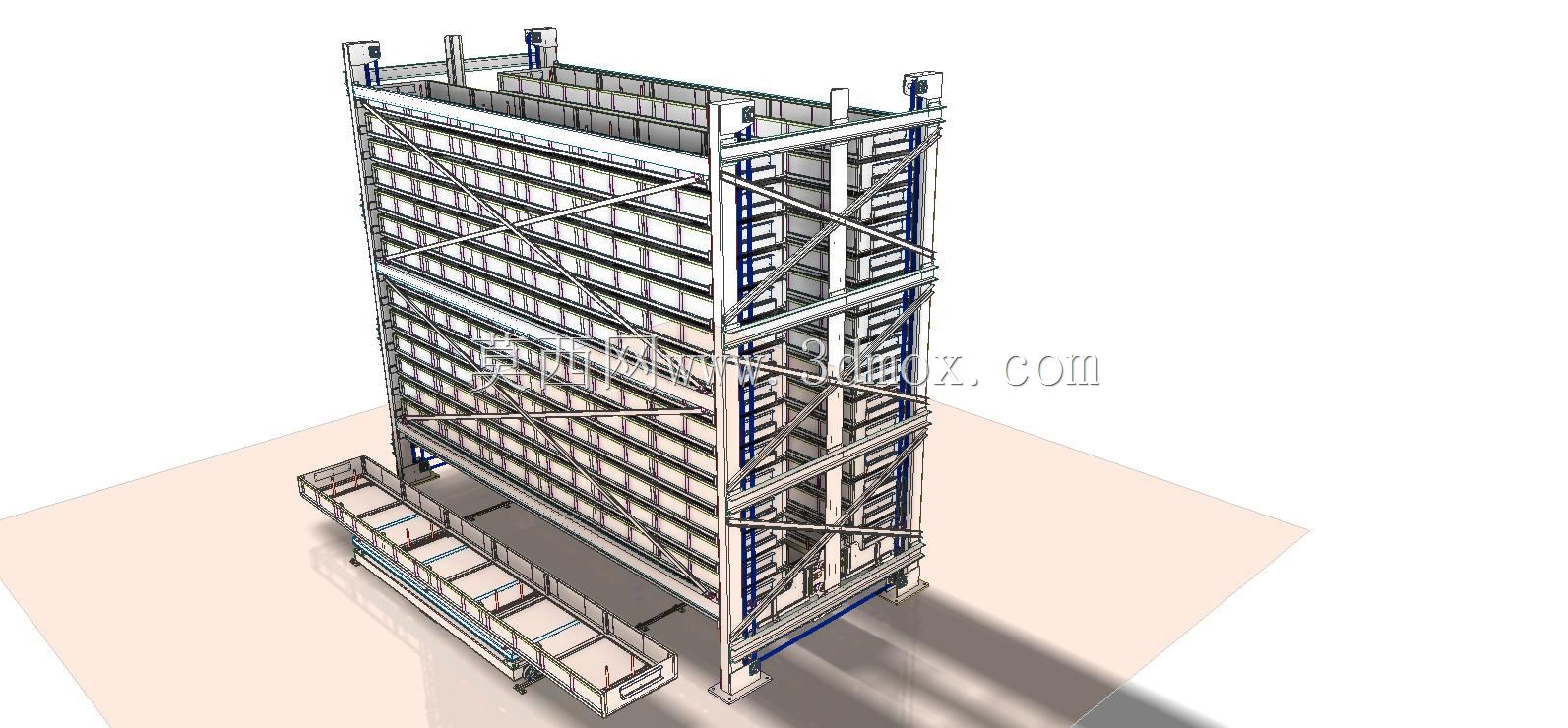

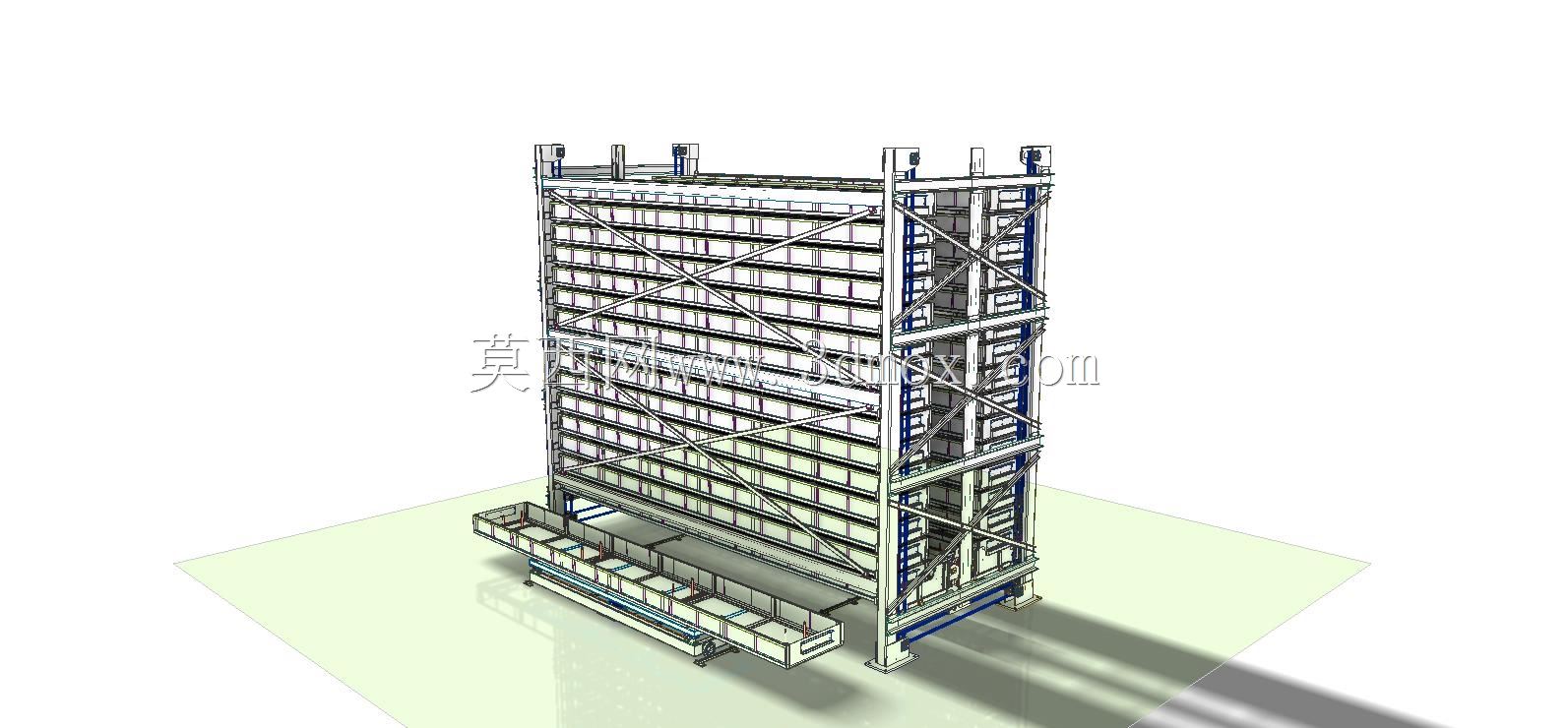

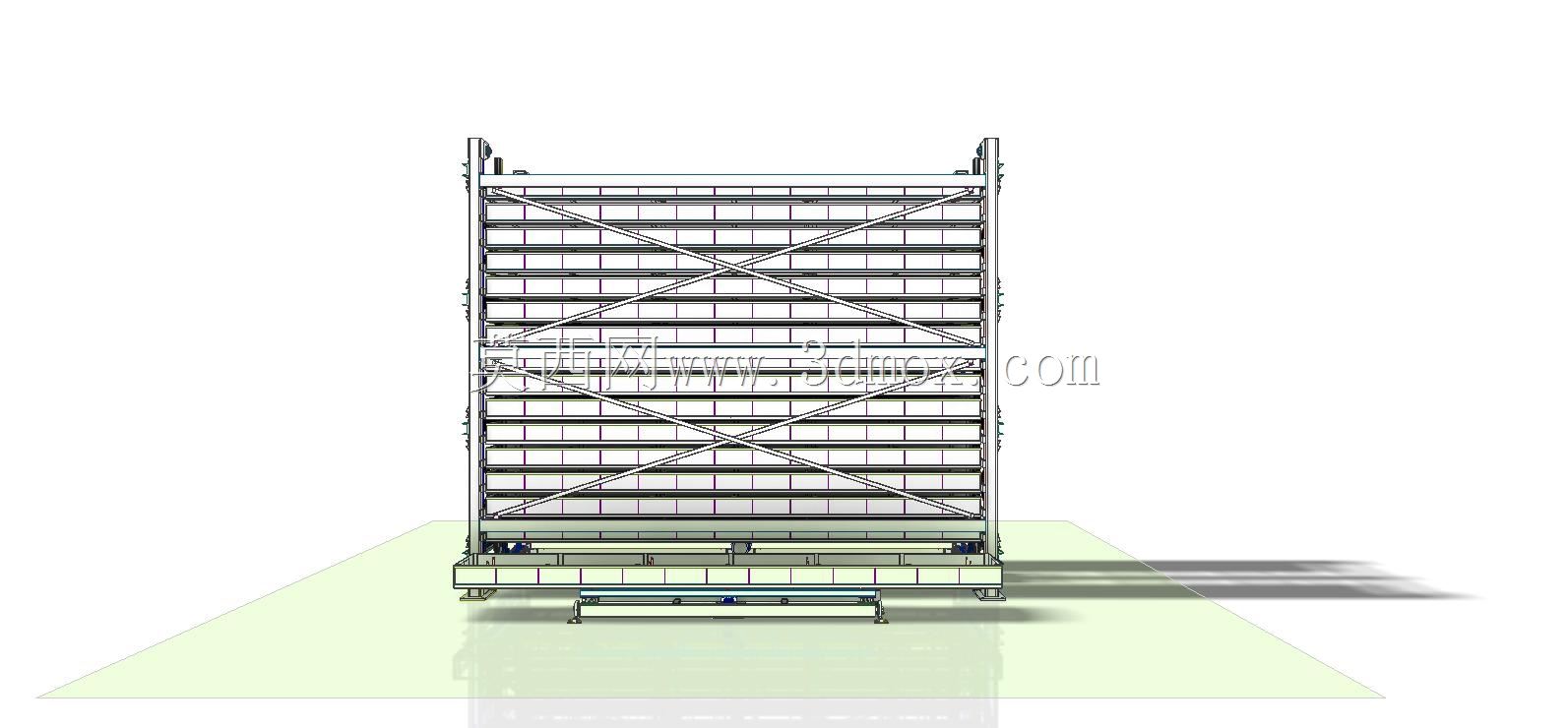

　　结构主体由两侧立柱框架、横向承载梁、交叉斜撑、顶部连接梁和底部基座组成。立柱按高塔受弯和受压工况布置，框架平面内使用斜撑形成稳定桁架，减少提升机运行、货叉动作及偏载取放时的侧向摆动。架体与地面预埋件或膨胀螺栓连接，底部需校核水平度、立柱垂直度和整组锚固力；高层设备还要考虑厂房净高、屋架梁、消防管道、照明桥架和检修通道的空间关系。

　　存储单元以长尺寸抽屉式托盘为核心，托盘在停放位置通过锁紧机构约束，避免重载长料因叉车碰撞、提升对位误差或地震载荷产生滑移。承载托盘采用Q型重型预张紧结构思路，主梁和支承件按长跨距弯曲刚度设计，重点控制托臂端部挠度。针对不同材料长度，架体宽度可在较大范围内调整，以适配4000毫米到8000毫米区间的管材和棒料；抽屉宽度则围绕700毫米到1000毫米设置，兼顾单捆物料直径、人工挂吊余量和相邻货位安全间隙。

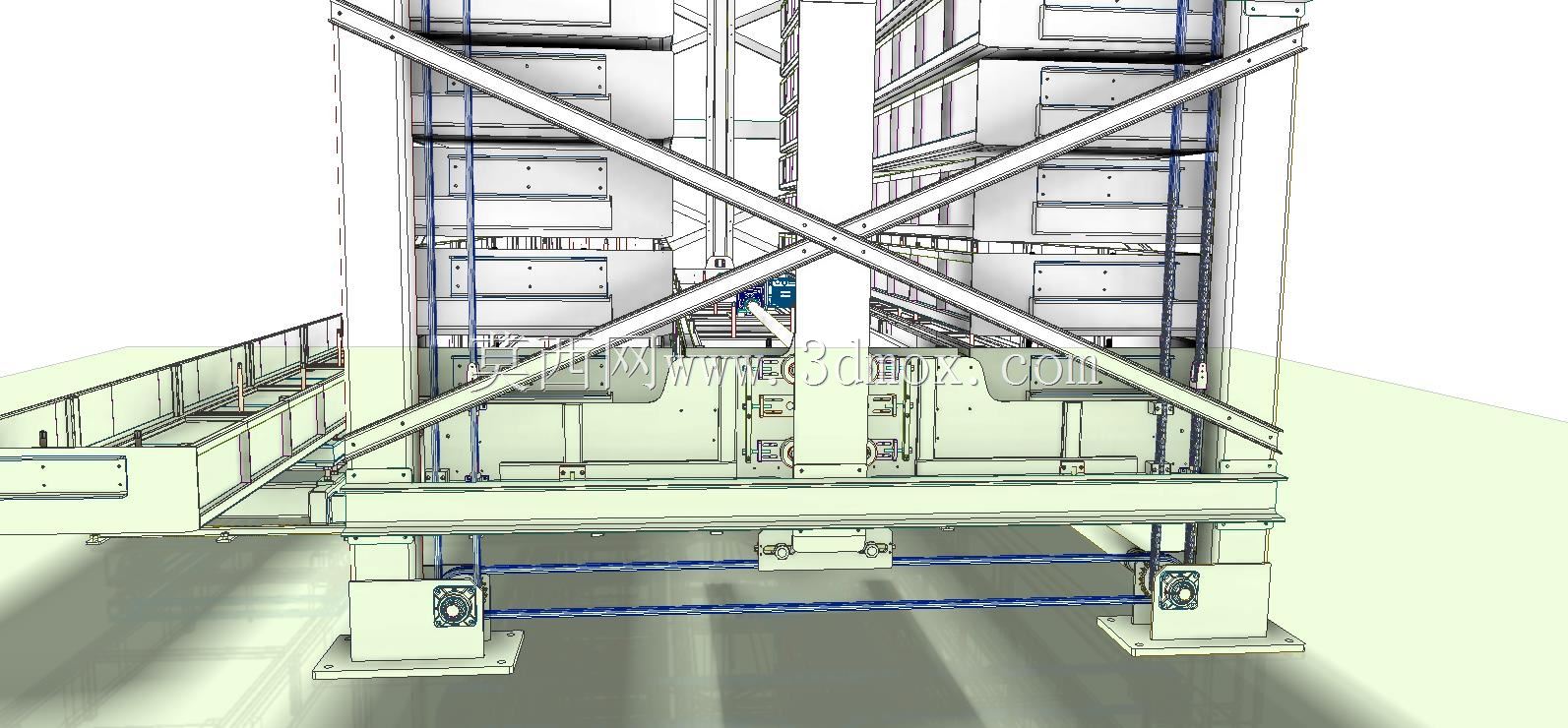

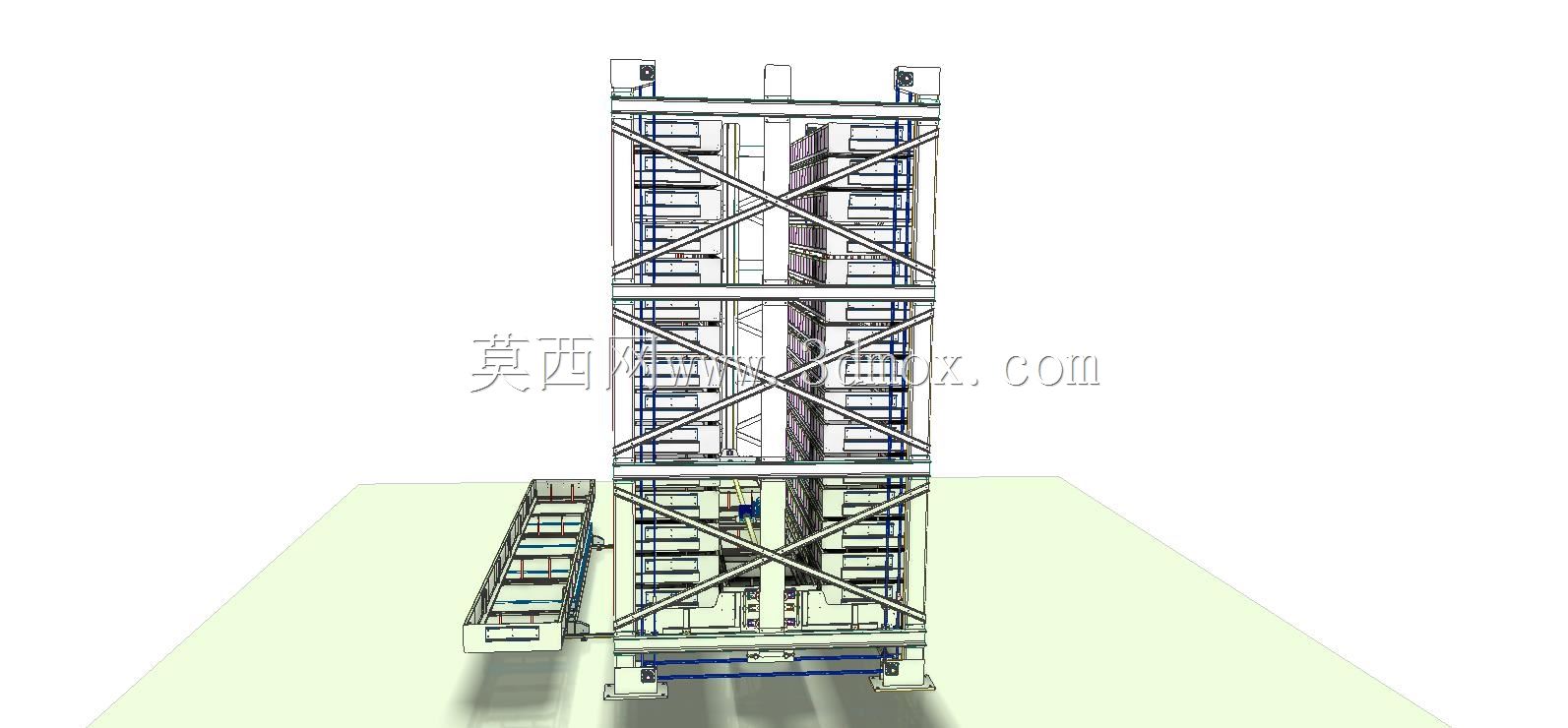

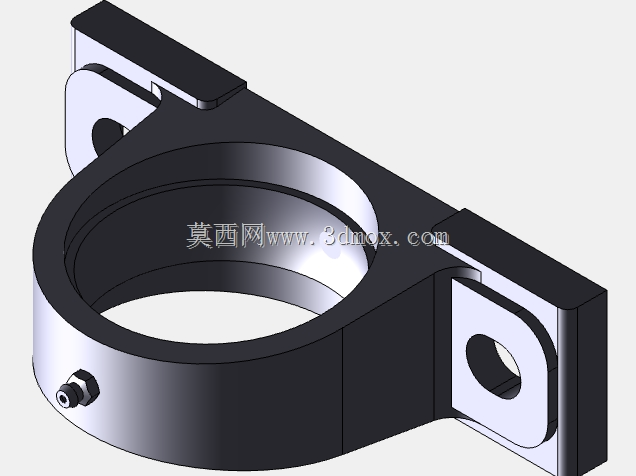

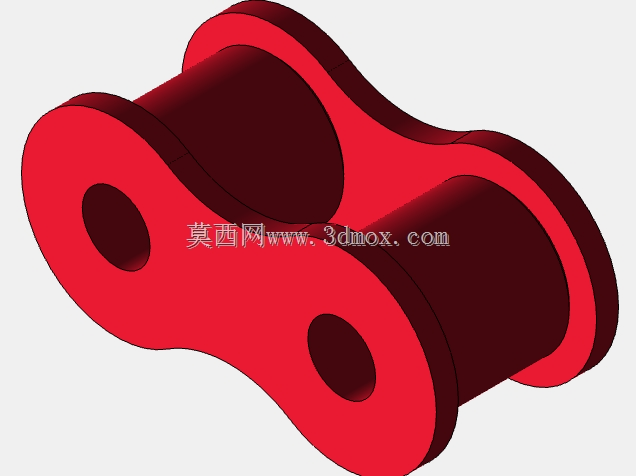

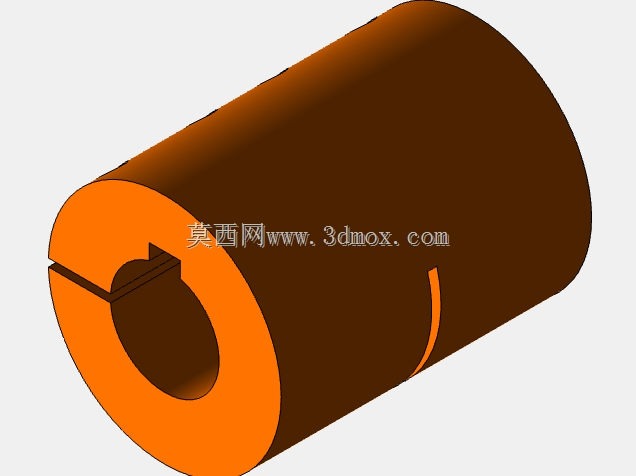

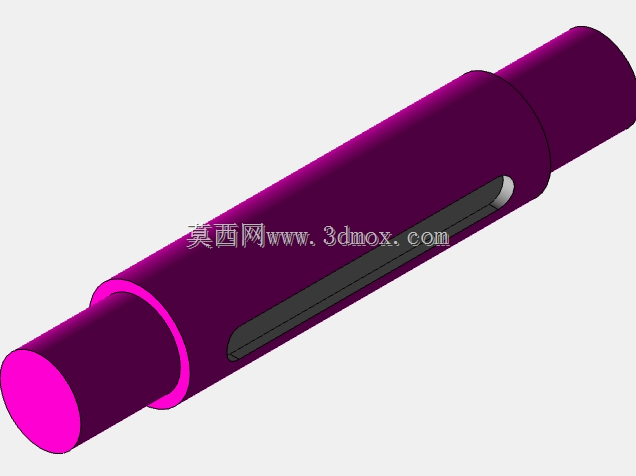

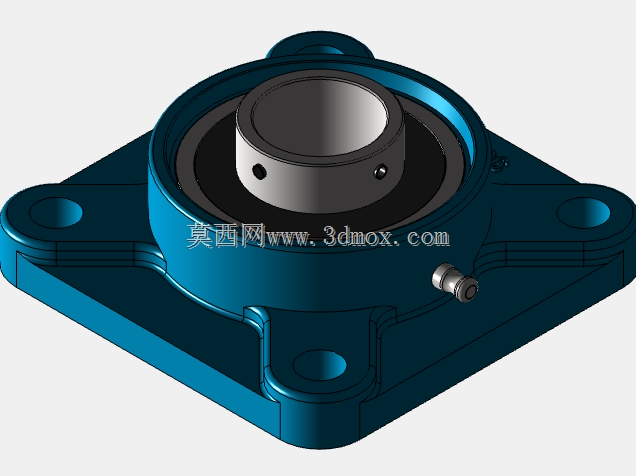

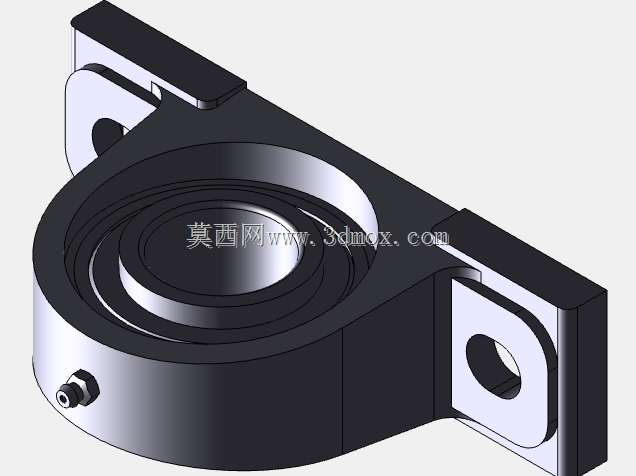

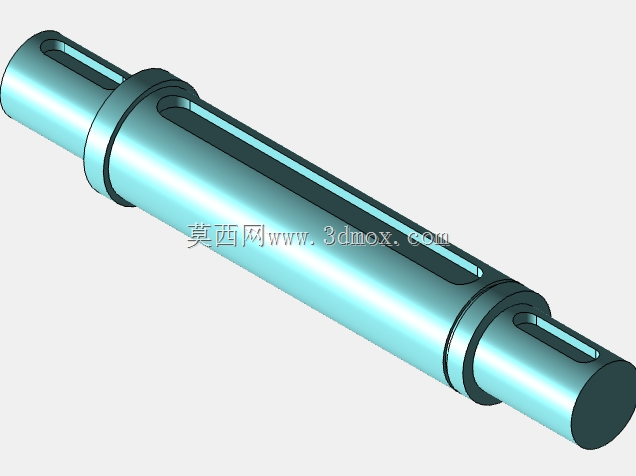

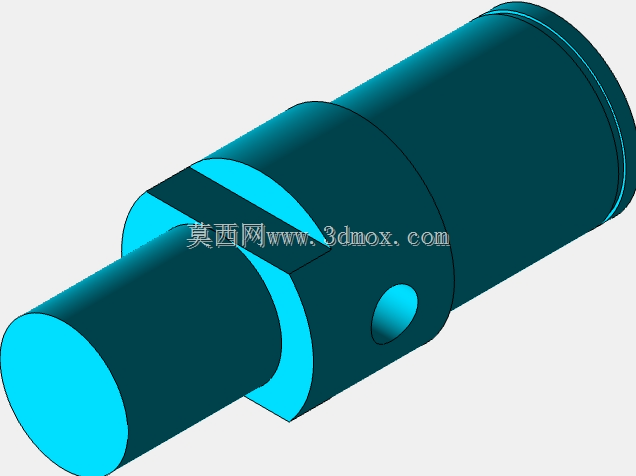

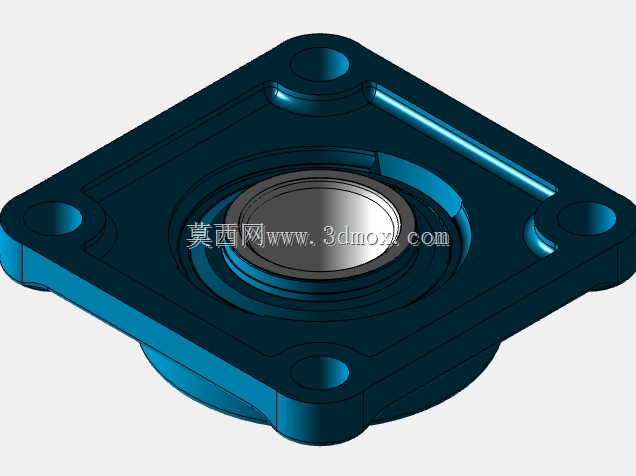

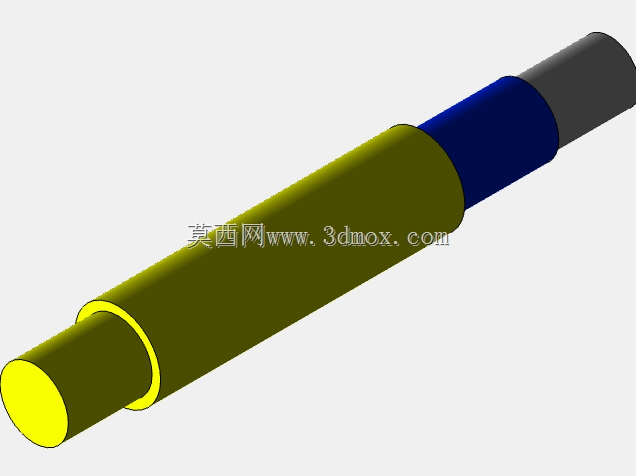

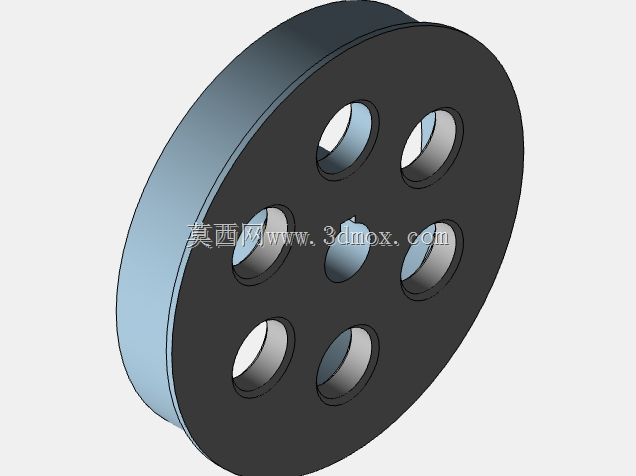

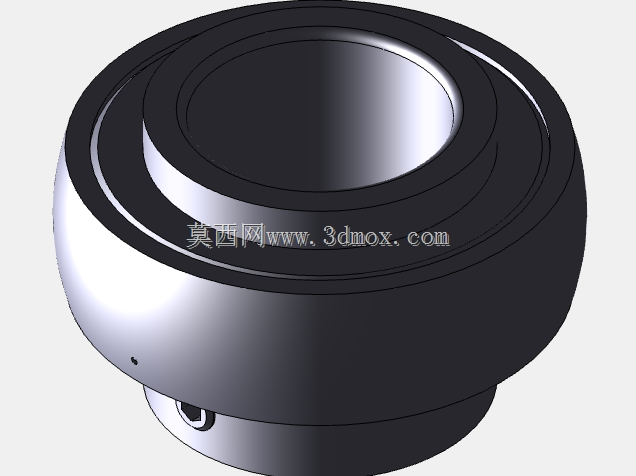

　　设备提供带中央电梯的双塔配置，提升机构沿塔架中间或侧部导轨运行，将目标抽屉从高位货格转运至取放层。导轨接头、滚轮贴合面和停层定位块需要在装配时保证直线度，否则高位停层会出现累计偏差。前后装载和卸载托架可按车间物流方向选配：若原料从锯切区进入，可在入口侧配置上料托架；若成品发运在另一侧，则可设置出料缓冲位，使吊机、叉车或AGV不在塔架正下方长时间等待。

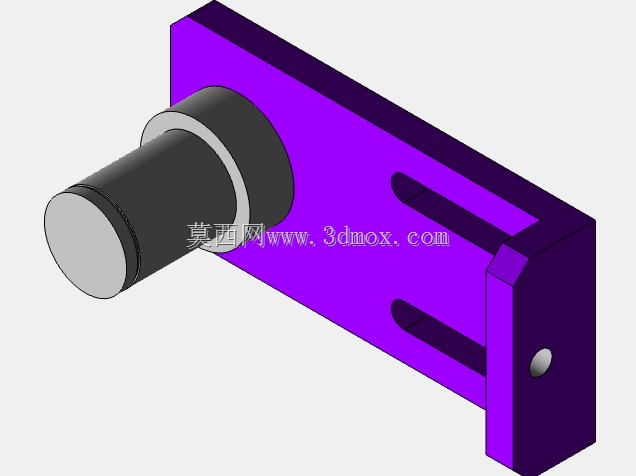

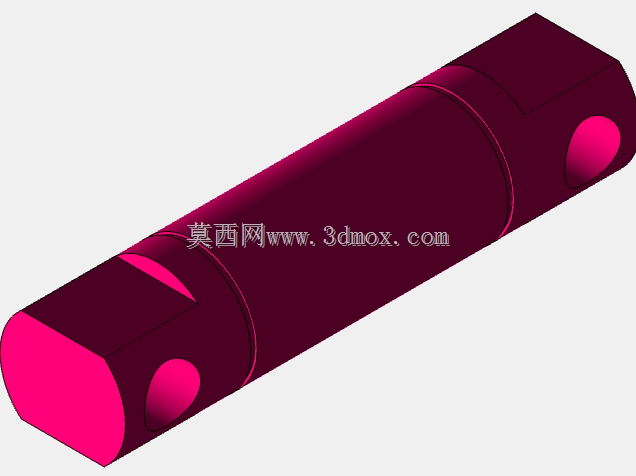

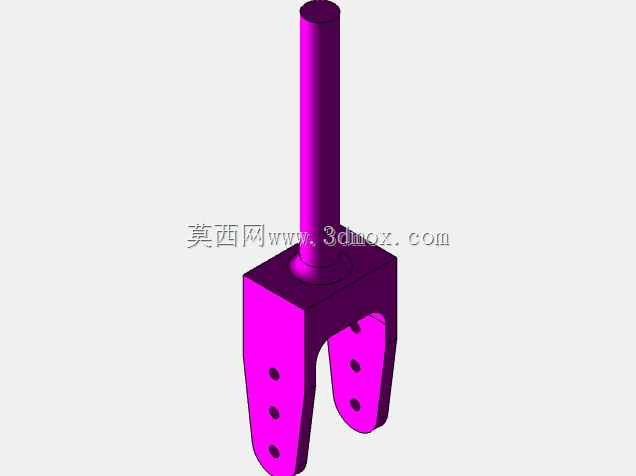

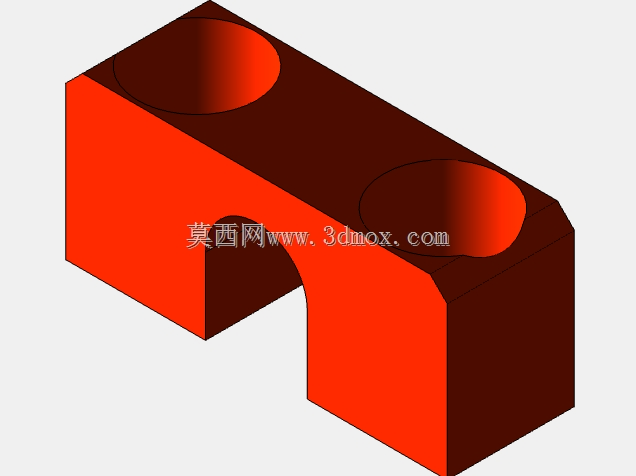

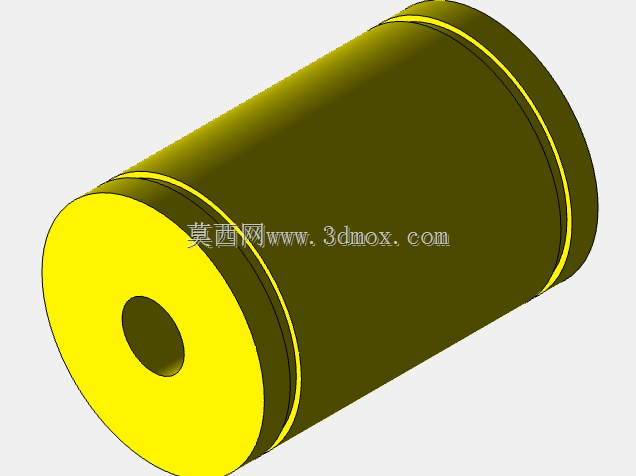

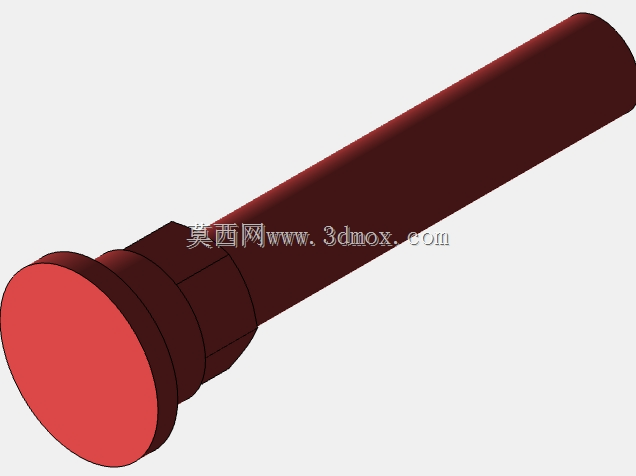

　　每个抽屉的标准承载能力按1500公斤或3000公斤两档考虑，选型时不能只看总重量，还要关注载荷分布。长材通常成捆存放，支点间距过大时，钢管、铝型材或细棒会产生中部下垂；堆放偏心时，抽屉主梁还会承受扭转。建模时应把物料按均布载荷、局部集中载荷和偏载三种工况分别检查，尤其关注托盘滚轮、止挡块、锁紧销和提升叉齿的接触位置。

　　从现场布置看，塔架前方必须保留与最长物料相匹配的取放区，不能只按设备底脚占地规划。长料吊运时，吊索两端会超出设备轮廓，叉车转弯半径、桥式起重机吊钩极限位置和物料尾端摆动范围都应纳入安装边界。若采用人工配合吊带取料，操作侧需设置足够的视线通道；若与自动输送线对接，则要在提升机出料位增加物料对中、到位检测和防坠落联锁。

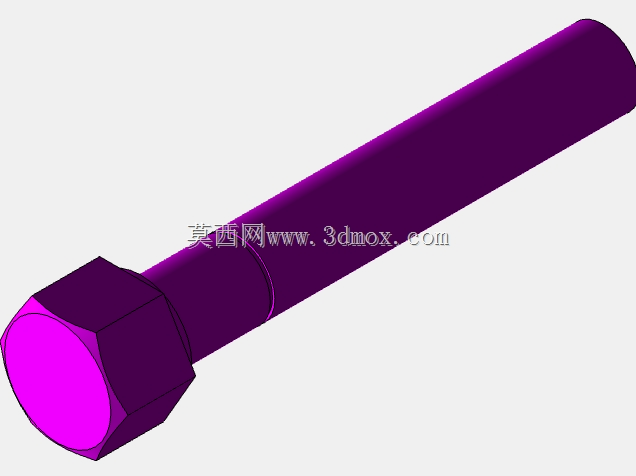

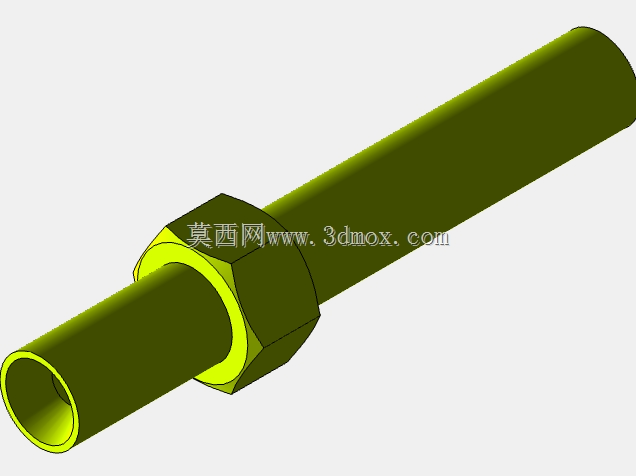

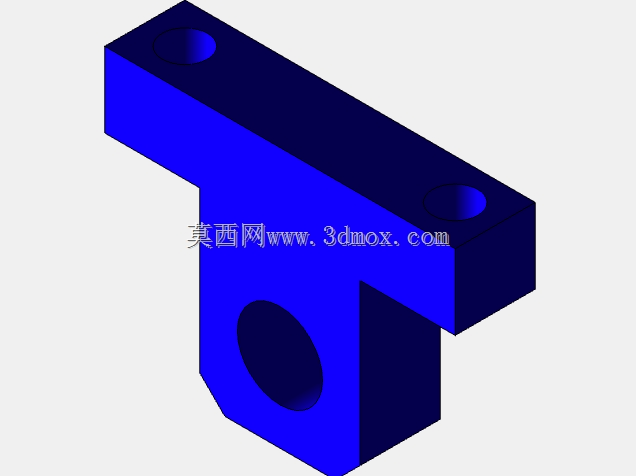

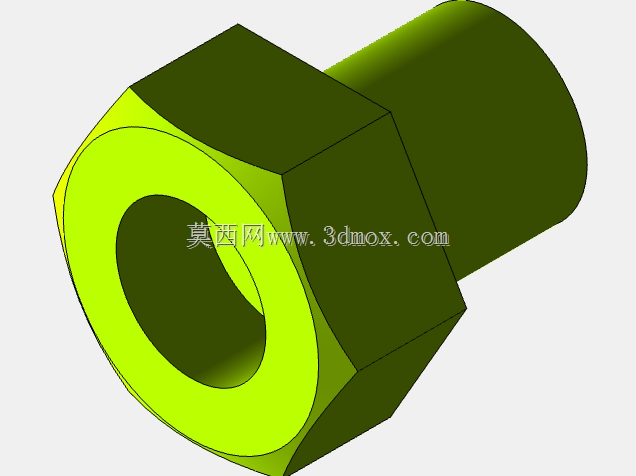

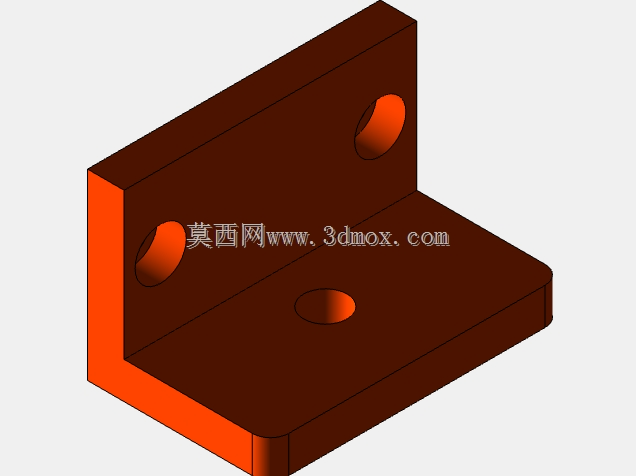

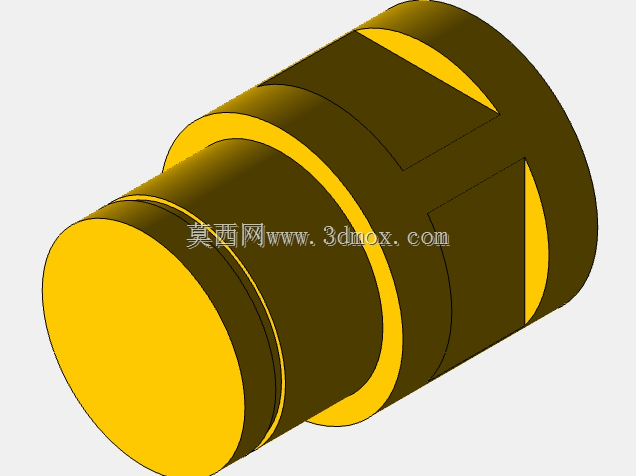

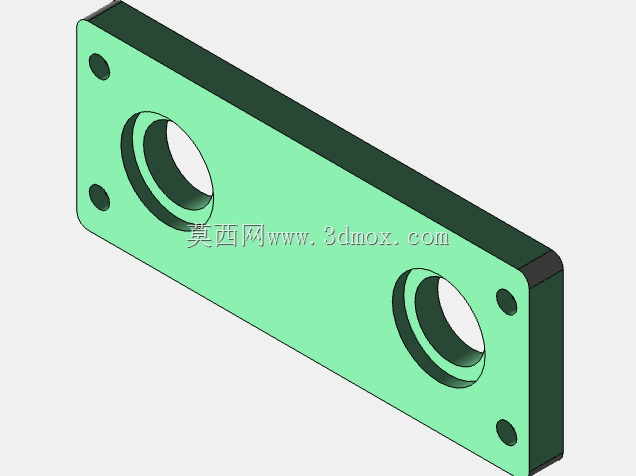

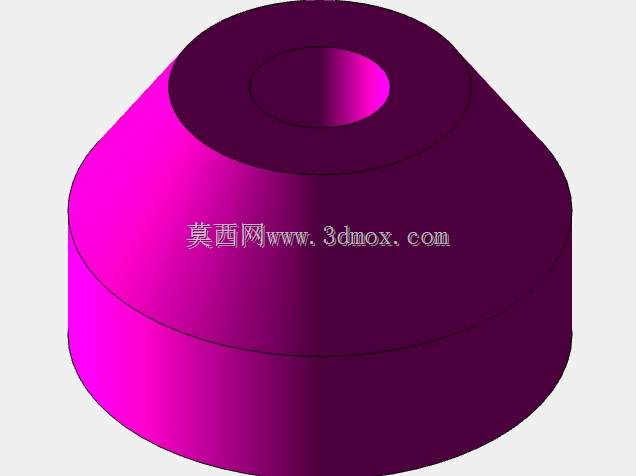

　　三维结构设计中，架体宜采用参数化装配：立柱节距、货格层数、抽屉宽度、提升行程和顶部维护平台均可随厂房条件调整。斜撑不应穿越提升通道，管线和检修爬梯也要避开货叉运动包络。高层位置应设置检修护栏、防坠附件和必要的维护平台，底部则考虑缓冲件、限位件和清扫空间。对于表面处理，钢制承载件通常按车间环境选择喷塑或喷漆，配合导向件、紧固件和标准件形成完整可制造装配。

　　该装置的价值不只是提高库容，更在于把长材从地面平铺堆放转变为按货格定位、按层取放、按工序缓冲的可控物流单元。设计人员在建模时需要同时平衡结构刚度、取料节拍、厂房边界和安全维护，使高塔架、重载抽屉与提升机构在真实生产场景中稳定协同。
