碳纤维一级方程式赛车结构设计

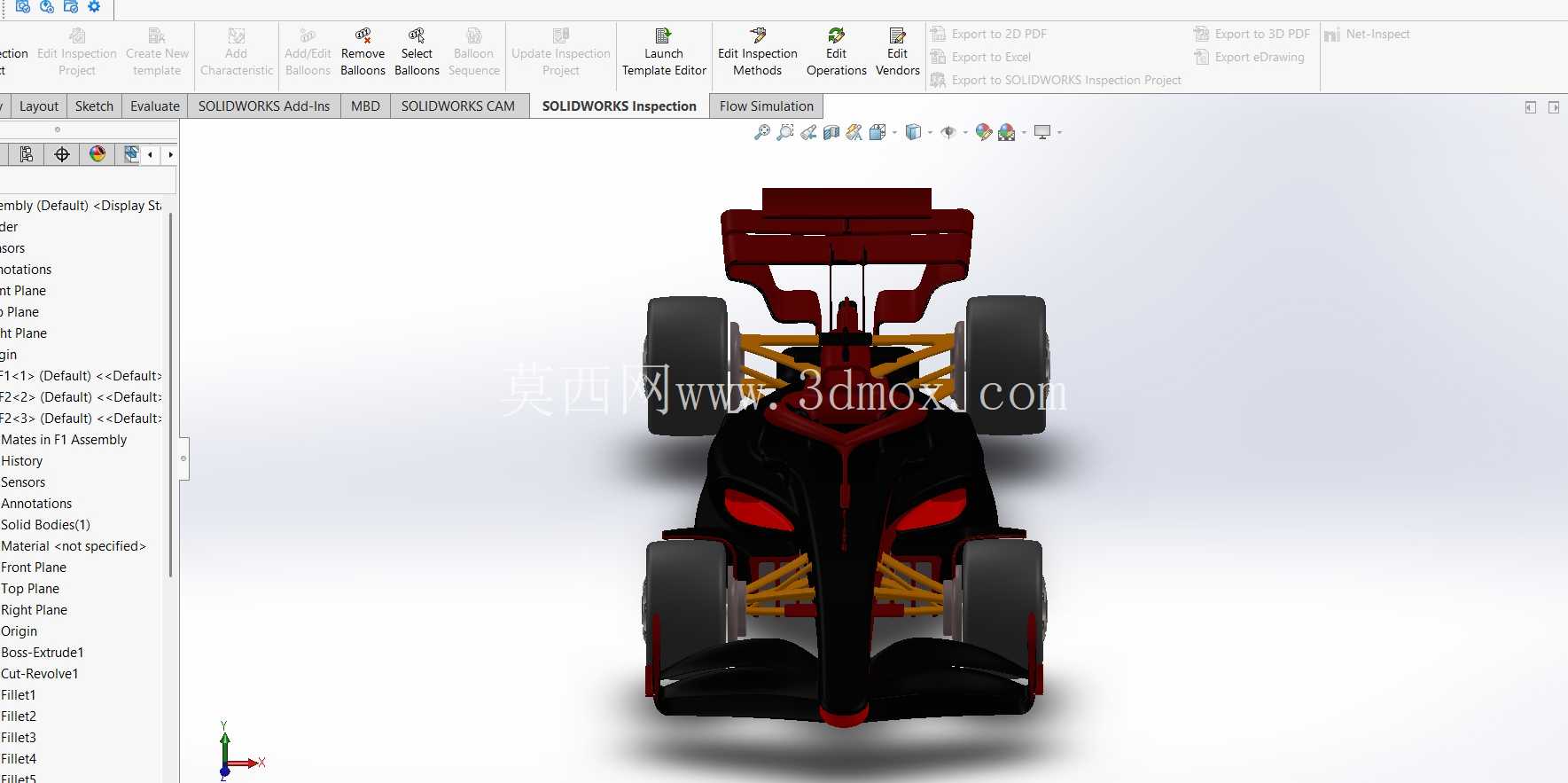

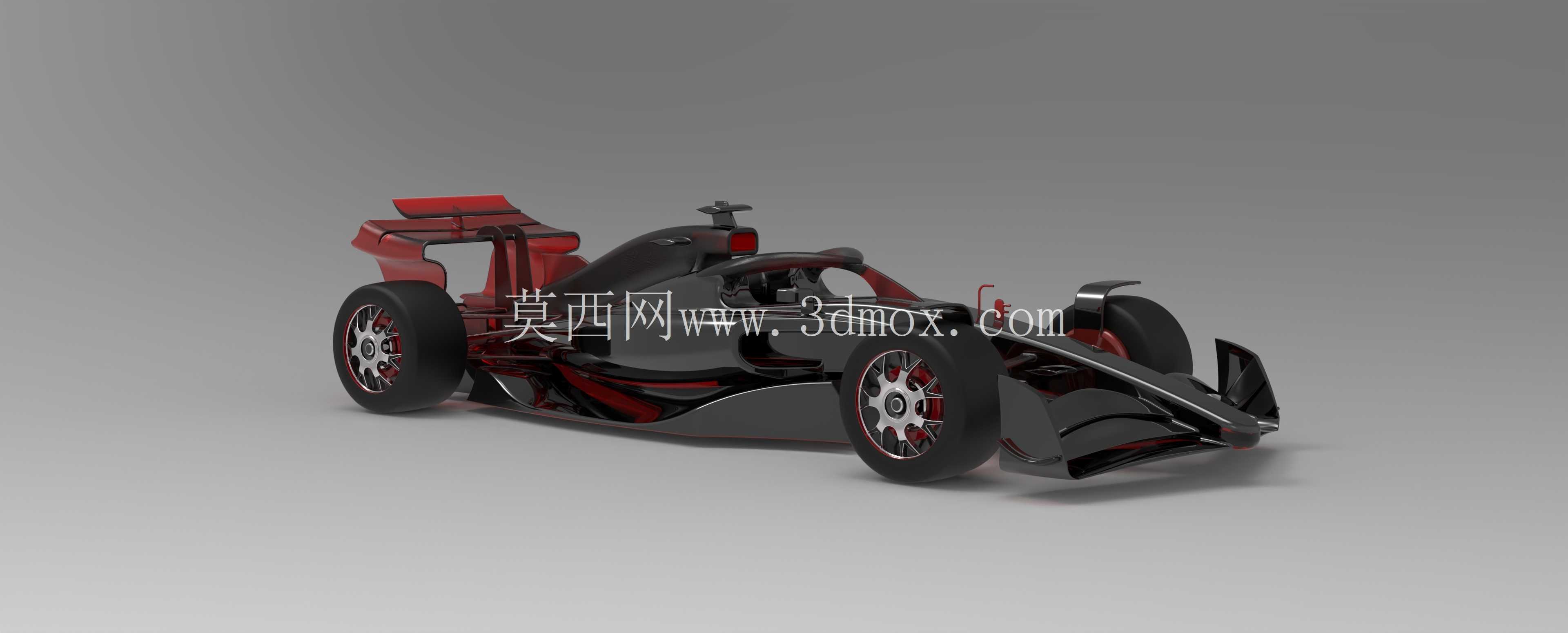

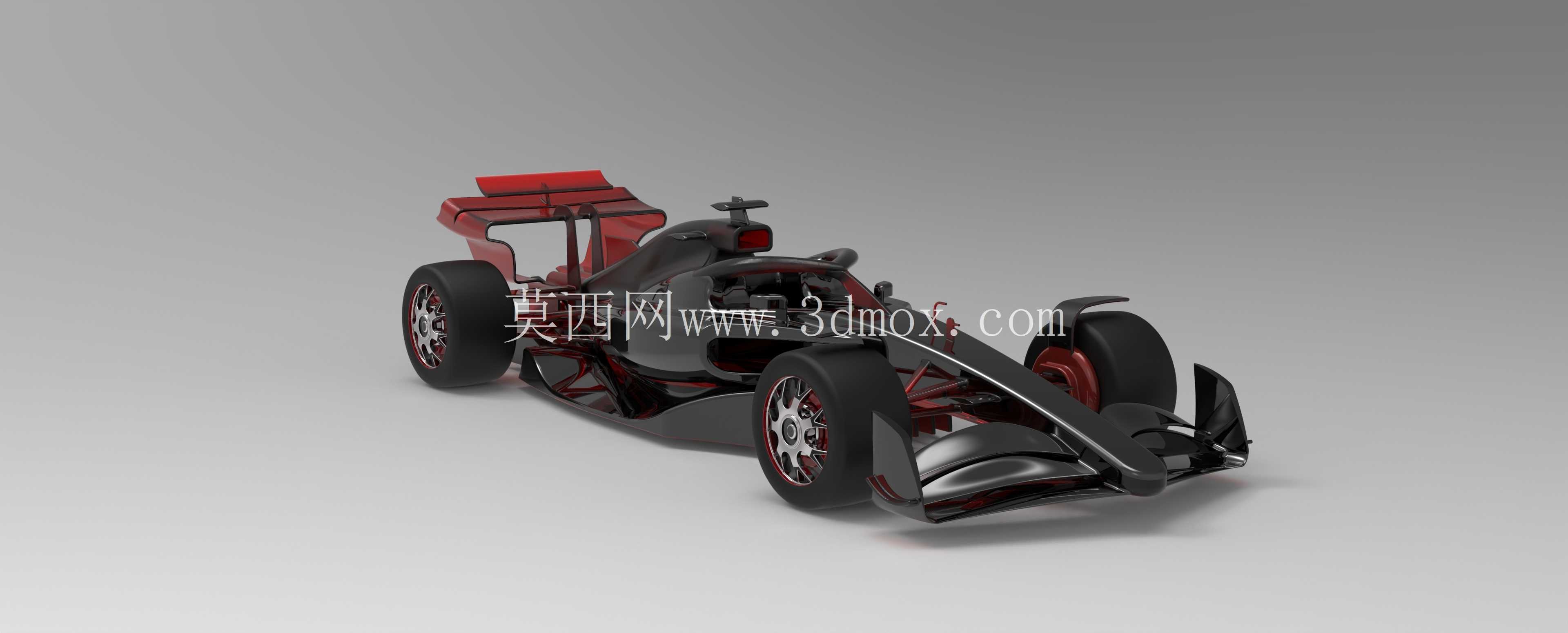

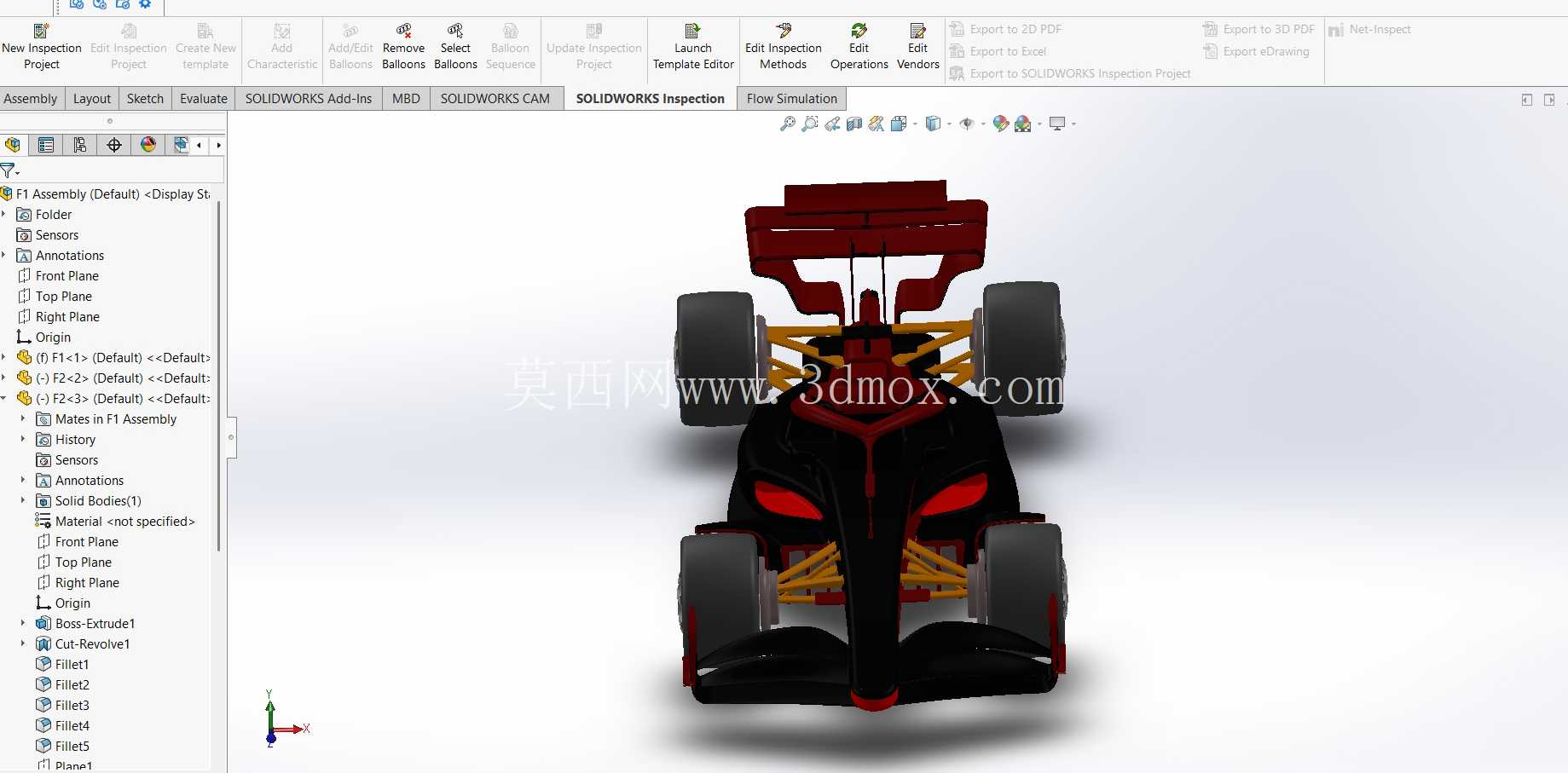

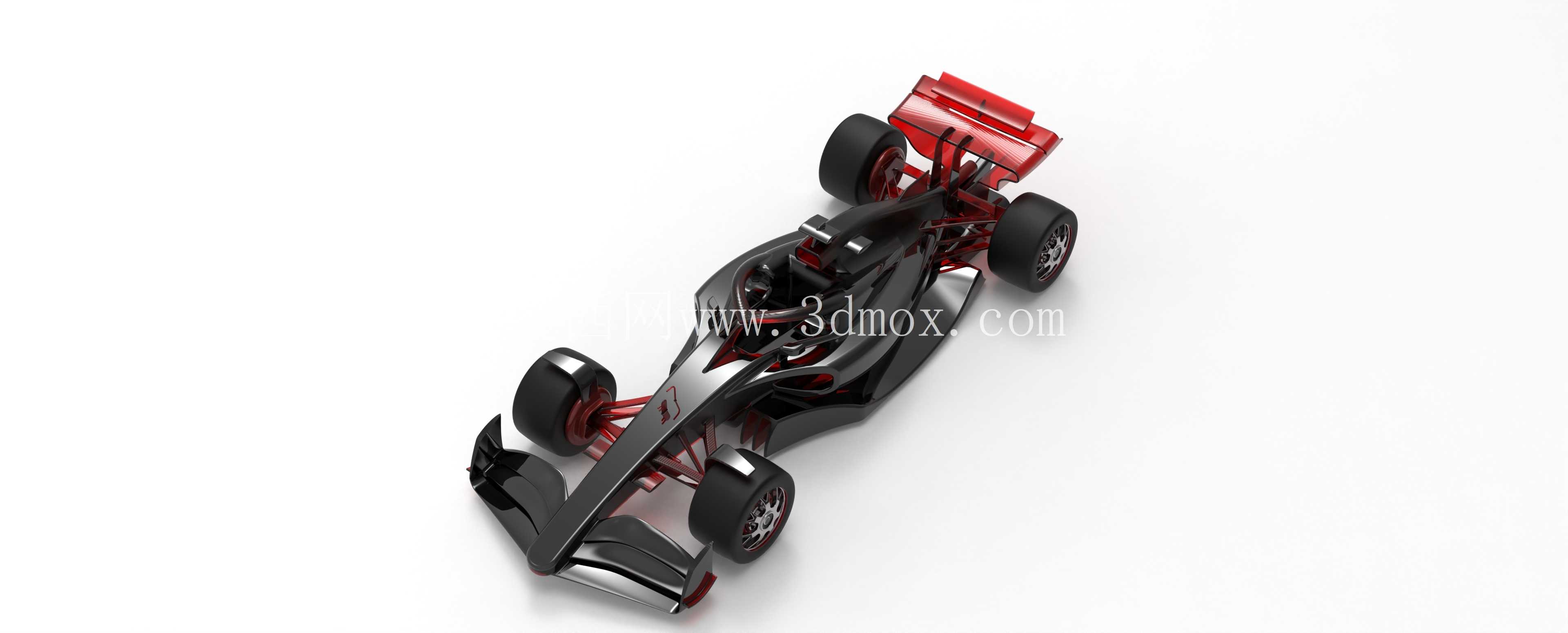

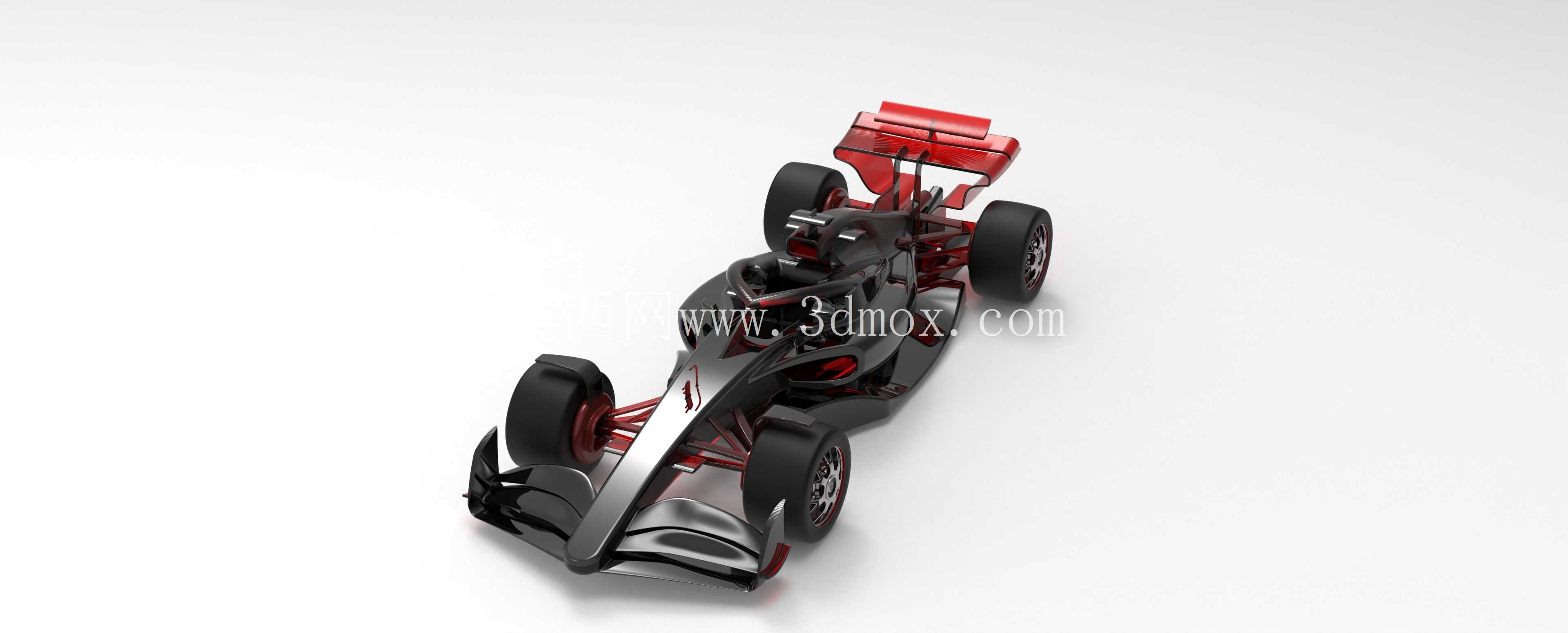

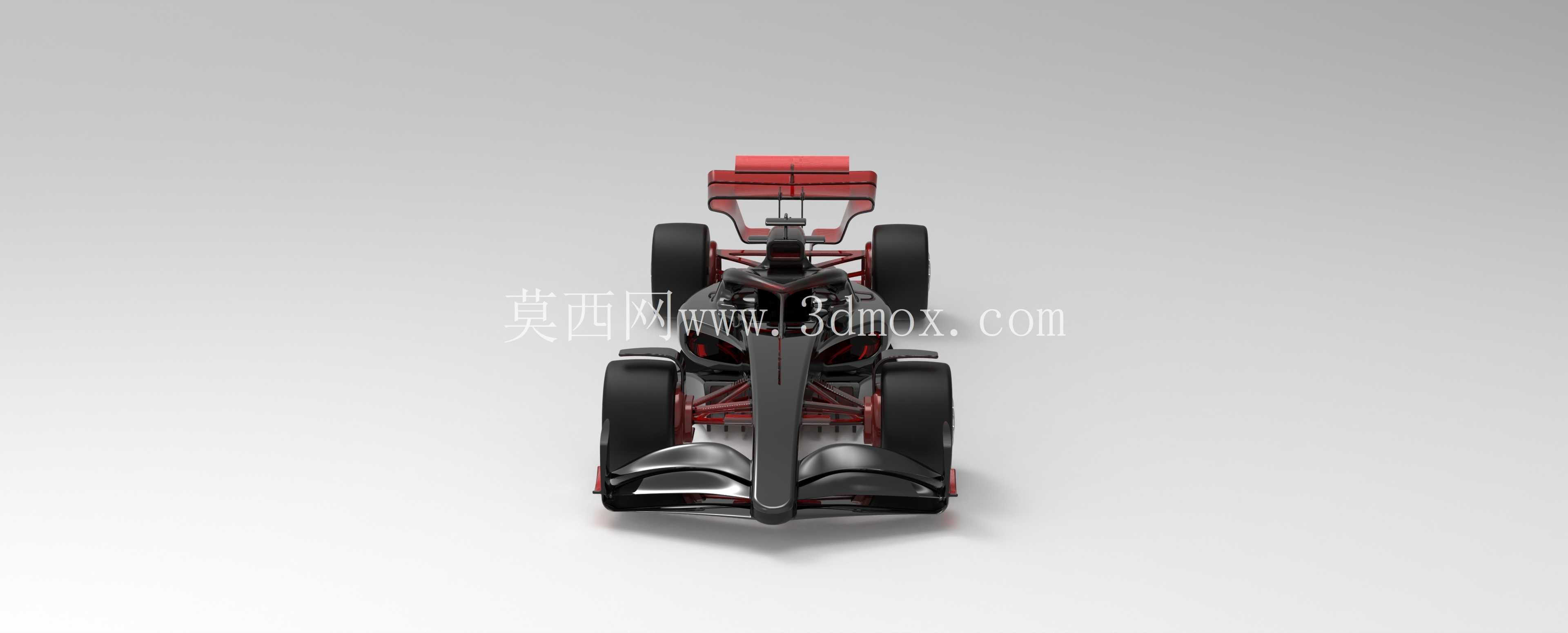

　　该三维结构围绕场地竞速赛车的整车布置展开，建模时先把轮距、轴距、轮胎包络和驾驶舱位置作为硬点约束，再向前延伸鼻锥与前翼，向后布置动力单元、扩散器和尾翼，使各部件在同一装配坐标系下保持运动间隙与气动连续性。前翼采用多层翼片组合，端板向外侧收拢，主要作用是梳理前轮前方气流，减少轮胎外侧紊流进入侧箱区域；鼻锥截面逐步收窄，能够把中央气流导向底板两侧，为后部扩散器提供稳定来流。车身主体采用单体壳思路，驾驶舱周围形成高刚性封闭承载区，侧箱内部预留散热器、电子模块和管线通道，外覆盖件则按照散热入口与出口的压差关系进行收束，既保证冷却气流通过，又避免侧面轮廓过度外扩。

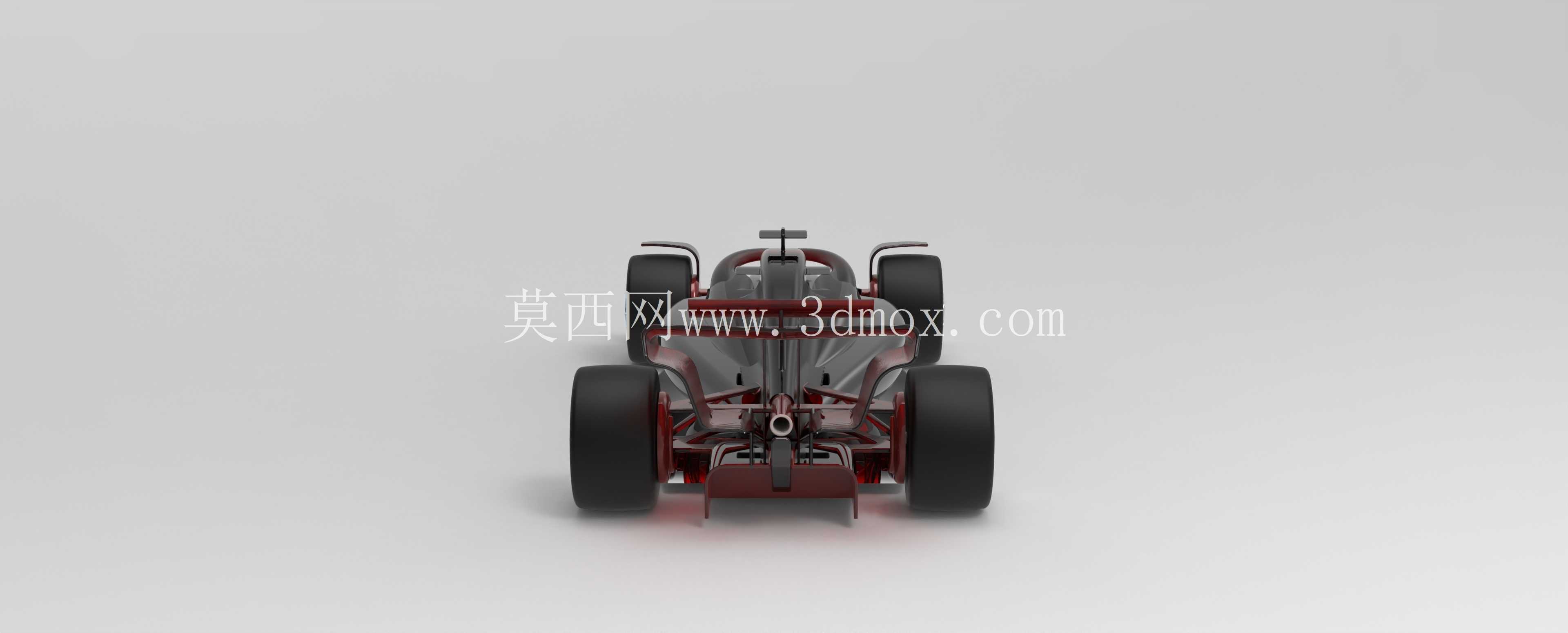

　　后部结构是整车气动载荷传递的重点。尾翼由主翼、可调襟翼、端板和支撑立柱组成，支撑立柱同时承担后悬架上方的安装基准，模型中保留了翼片与立柱之间的连接面，便于后续调整攻角或更换不同下压力配置。后轮前方设有导流结构，可将轮胎旋转带出的气流向车身外侧引导；底板后部扩散器采用扩张通道形式，通过增大气流出口面积形成低压区，与尾翼气流共同提升整车负升力。悬架部分以双叉臂形式表达，叉臂、拉杆、转向节和轮毂之间的相对位置按照跳动边界校核，轮胎在最大转向和悬架压缩工况下不与翼板、侧箱发生干涉。

　　车轮与轮胎在模型中作为独立子装配处理，胎面、轮辋、轮毂中心和制动区域均有明确几何边界。前轮需要兼顾大转角转向，因此前翼端板、悬挂拉杆和轮毂之间预留了转向空间；后轮主要传递驱动力，轮距与尾翼宽度相匹配，使后翼气流能够覆盖轮胎上方并抑制尾涡外扩。驾驶舱位于轴距中部偏前位置，有利于平衡前后轴载荷，头盔区域、方向盘位置和座椅中心线在建模中保持对称布置，车身两侧覆盖件则围绕散热器入口形成向内收缩的通道。

　　从工程应用看，这类模型既可用于赛车总体布置教学，也可作为空气动力学外观验证、悬架硬点讨论和渲染展示的基础数据。设计过程中没有把外形当作单纯曲面造型，而是将气动部件、承载壳体、行走机构和散热通道同步考虑：前翼、底板、扩散器和尾翼构成连续的下压力生成链路；单体壳、前后悬架和轮毂构成载荷传递链路；侧箱入口、内部通道和尾部出口构成冷却链路。三条链路在空间上相互争夺布置位置，因此建模时需要反复检查翼片高度、轮胎包络、驾驶舱开口和侧箱宽度之间的关系。

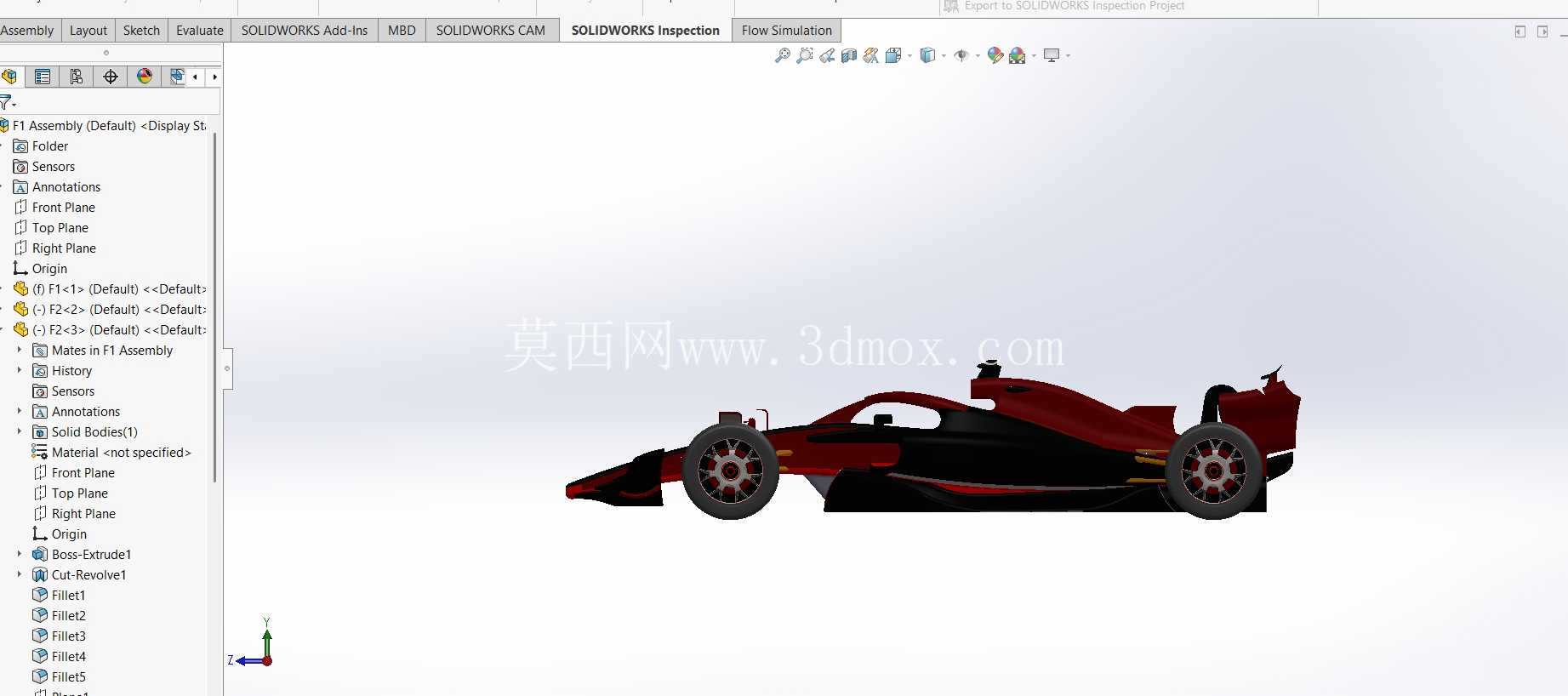

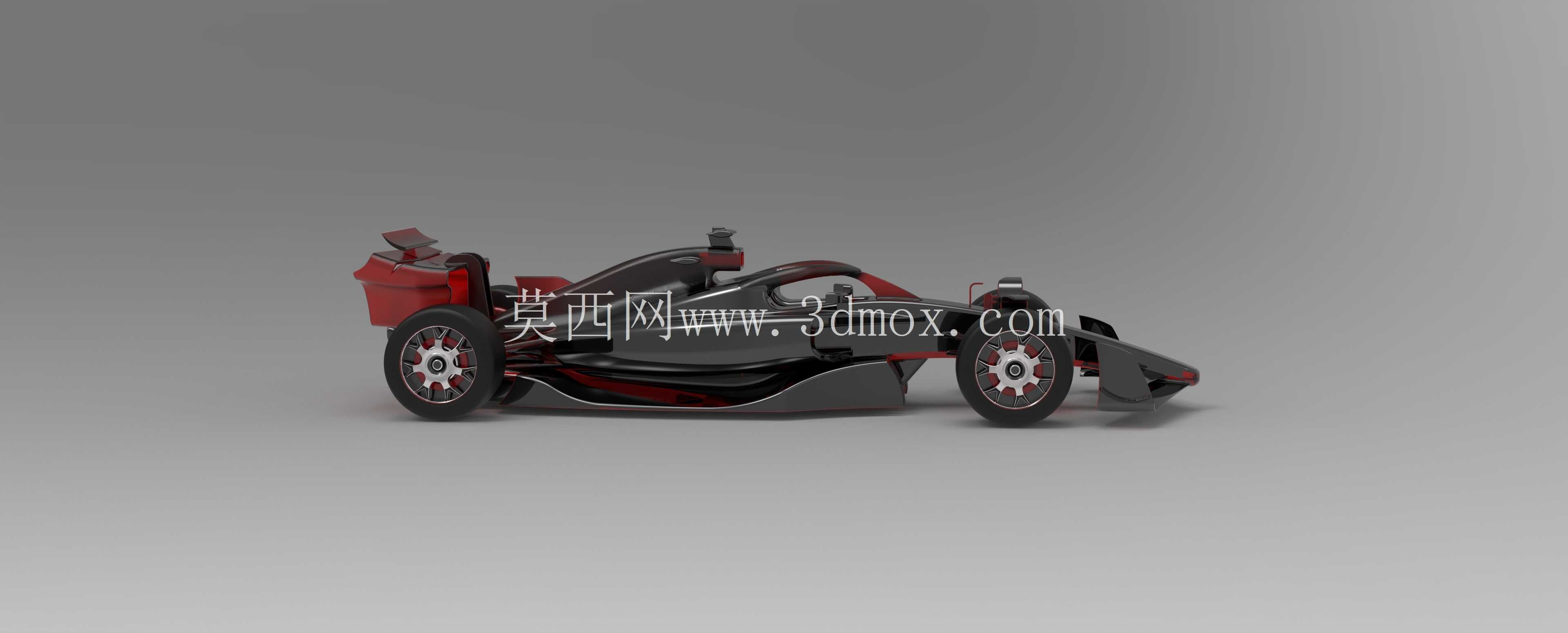

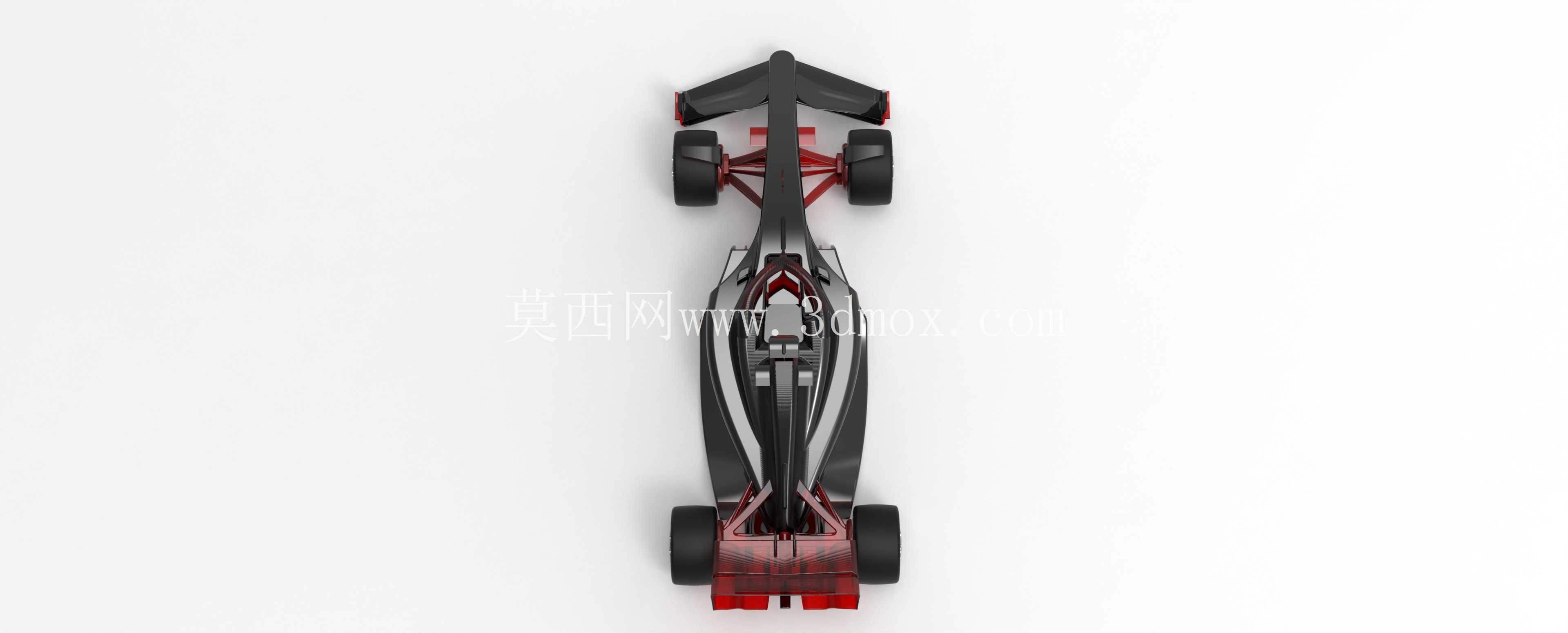

　　外形边界方面，整车低矮宽轮距特征明显，前后翼宽度均受轮胎位置约束，车身最高点集中在驾驶舱后方与进气口区域，尾部尾翼处于最高气动控制面。前悬伸出量较长，可为前翼提供安装空间并改善前部气流；后悬则保持紧凑，使扩散器入口尽量靠近车轮中心线后方。各覆盖件之间保留分模和装配缝隙，活动翼面、车轮、悬架拉杆与车身支架均按可拆分结构表达，方便在后续设计中替换翼片方案、调整车身姿态或进行干涉检查。对于结构设计人员而言，该模型的价值不在于单一零件加工，而在于提供完整赛车布局参考：从轮胎接地位置到尾翼高度，从侧箱散热开口到底板扩散通道，都能直观反映高速场地赛车在气动效率、结构刚度和运动间隙之间的平衡方式。
