工业平台式混合搅拌设备钢架结构

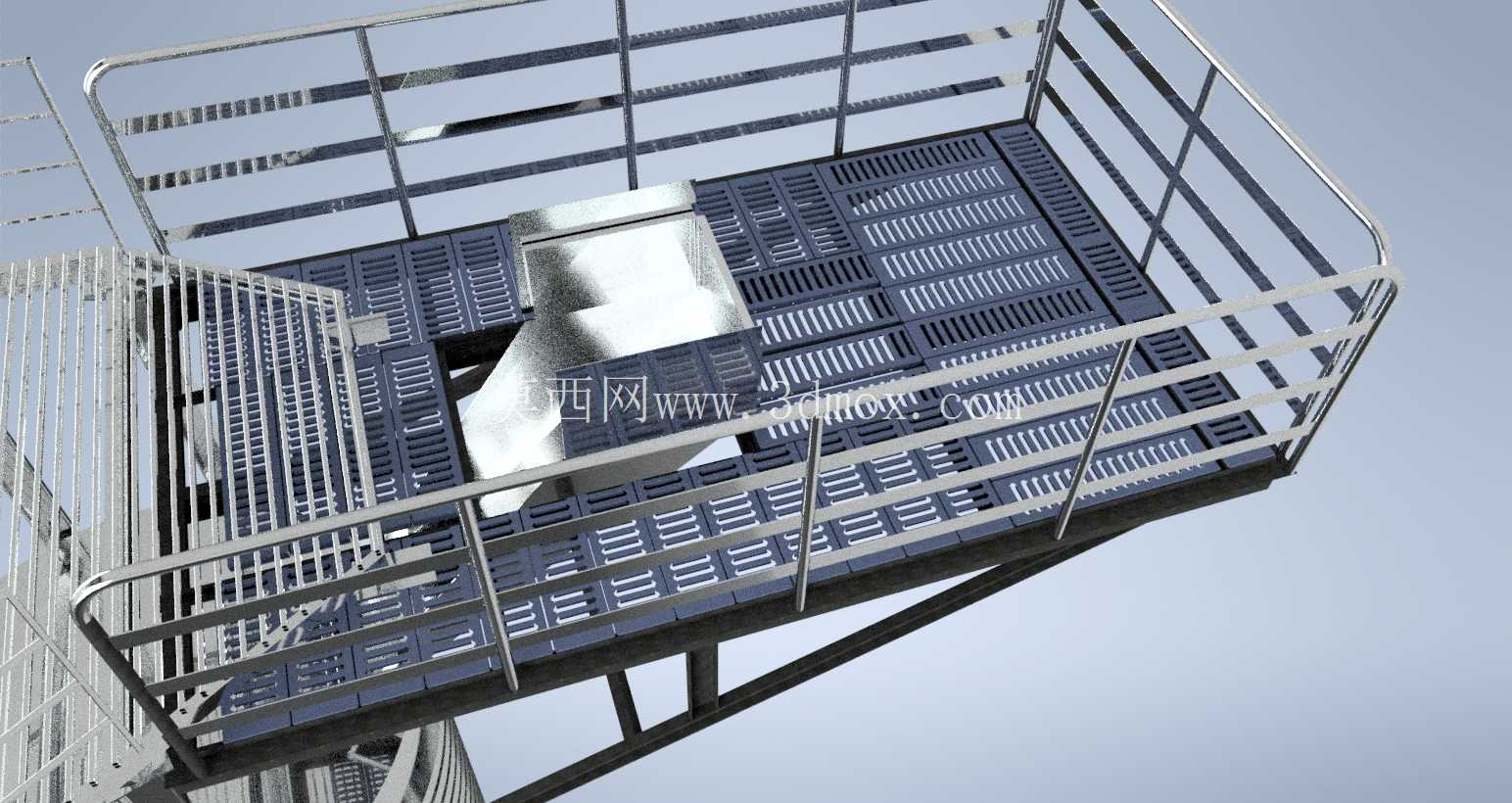

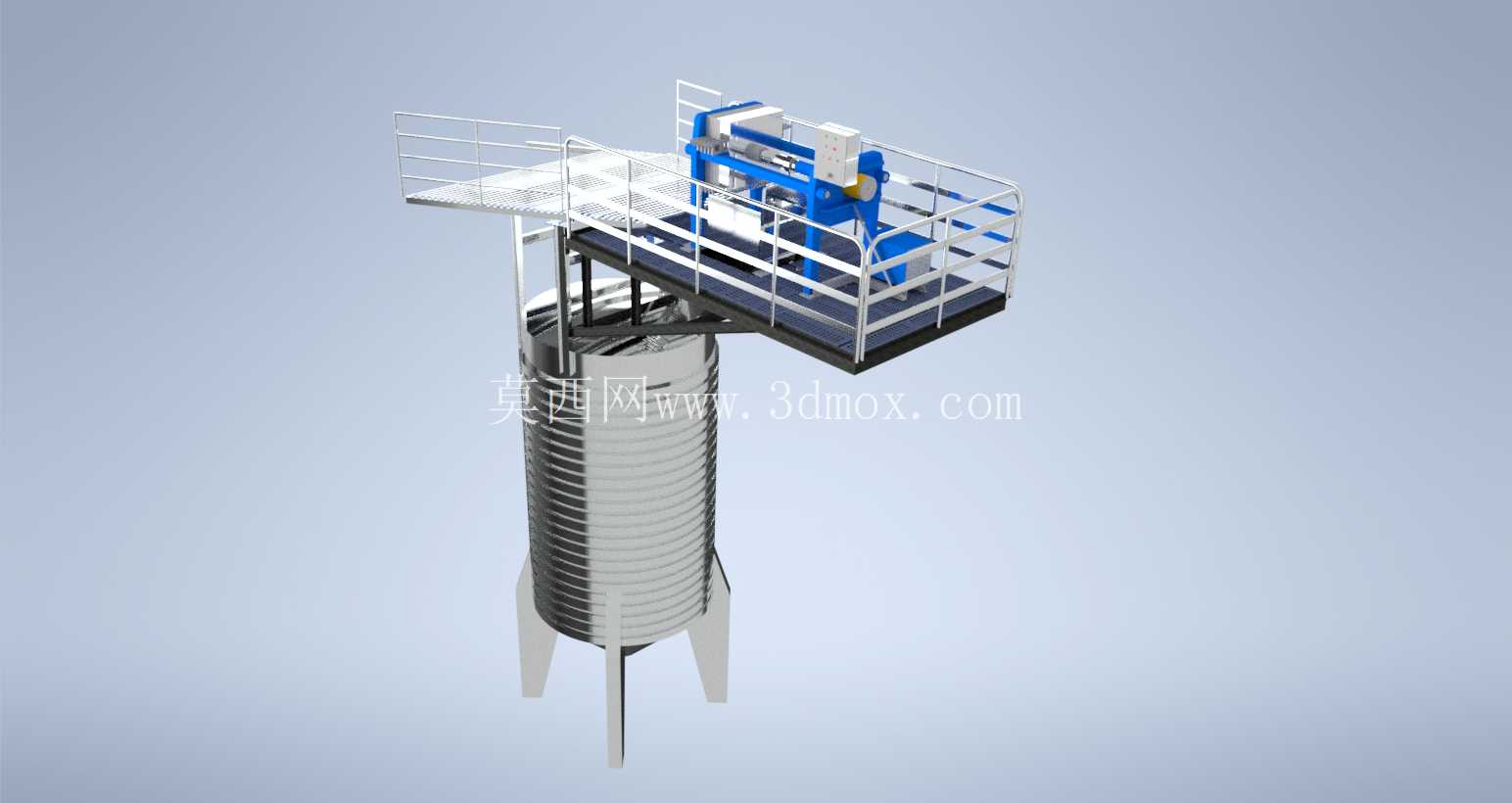

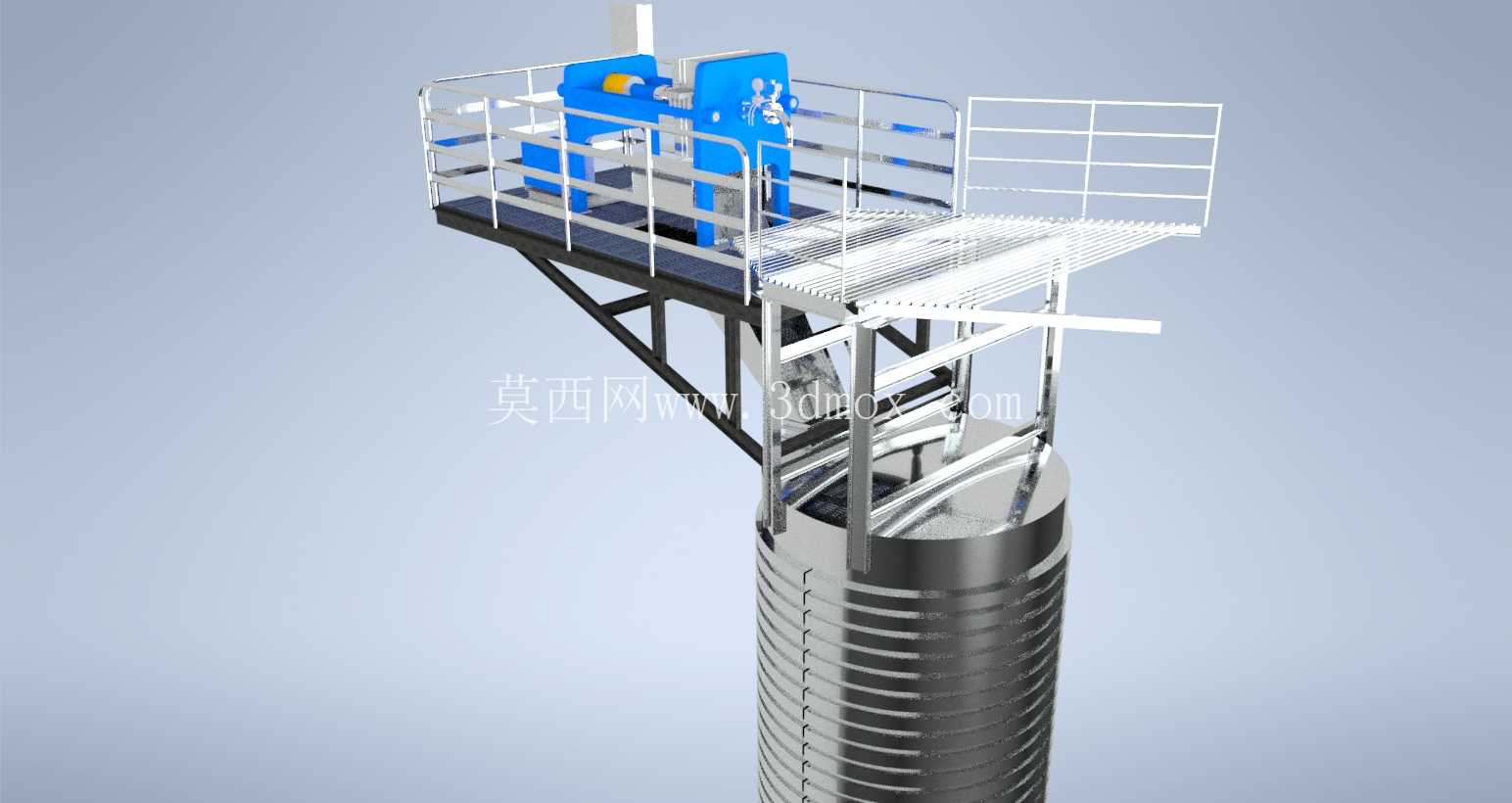

　　这套三维结构呈现的是一套带安全护栏的高位工业操作与混合承载平台，核心区域布置有混合搅拌类设备本体，平台整体采用型钢焊接框架配合格栅踏板构成，常见于化工配料、食品原料混合、建材粉体搅拌以及工业废液预处理等需要在高位完成物料投加、设备检修与混合工序衔接的生产场景。在实际产线布局中，这类平台往往架设在混合罐体、输送料道或者暂存仓的上方，操作人员登上平台后可以完成投料口启闭、搅拌主机观察、管路阀门切换以及日常点检维护工作，护栏结构则为高空作业提供强制安全防护，避免人员失足坠落，同时平台侧边预留的爬梯接口也对应了现场上下通行的需求。

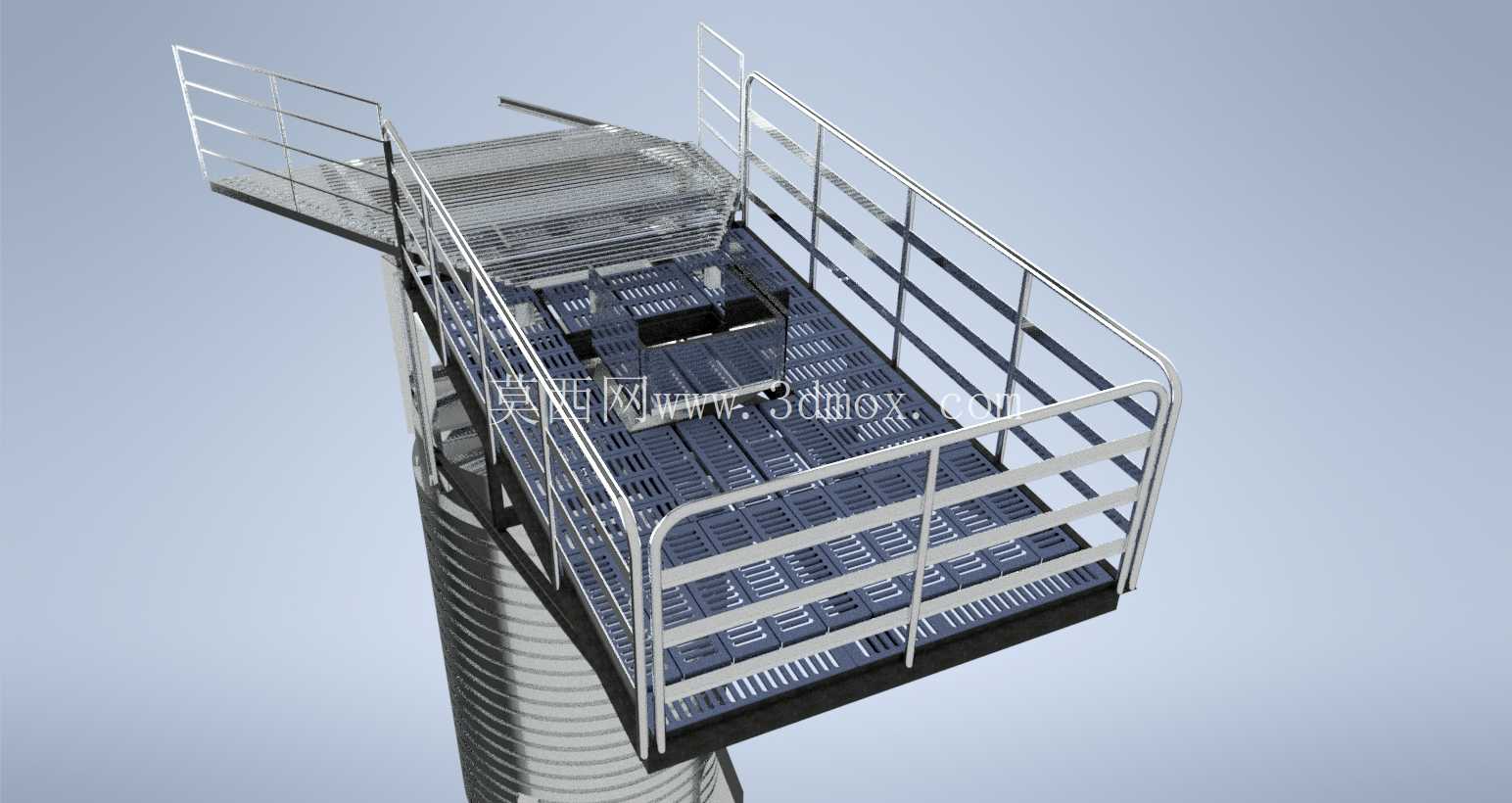

　　从结构设计思路来看，平台主体框架采用矩形型钢做主承重大梁，梁格之间铺设防滑格栅板，格栅的镂空结构一方面可以快速排走平台表面积攒的冲洗水、散落粉料，避免作业面湿滑积料，另一方面相比整块花纹钢板能够大幅降低平台自重，减少下方支撑立柱的载荷负担。周边护栏采用圆管弯折成型，立柱与平台边框通过焊接或者螺栓紧固连接，护栏横杆设置多道，高度符合工业操作平台的安全防护规范，在平台临边的转角位置护栏做圆弧过渡处理，既消除了尖锐直角的磕碰隐患，也让整体框架的应力分布更加均匀，避免转角处出现应力集中开裂。

　　平台中央的混合设备安装位做了局部加强处理，对应搅拌主机运行时产生的动载荷，框架下方额外布置斜向支撑型钢，将设备运行的振动载荷分散传递到多根支撑立柱上，避免平台出现共振晃动。外形尺寸方面，平台整体为矩形布局，长宽比例适配常规车间的柱网间距，护栏顶面距离踏板面的高度满足高空作业防护要求，踏板的格栅开孔尺寸兼顾防滑性能与防坠物要求，小型工具不会轻易从孔缝掉落至下方作业区。安装边界上，平台下方的支撑立柱落点需要和下方罐体、输送设备的安装位置错开，立柱底部需要预设地脚板，通过膨胀螺栓或者预埋钢板与地面基础固定，平台侧边的爬梯连接位需要和现场走梯的安装角度匹配，护栏上预留的管线卡扣位置可以方便敷设混合设备的供电电缆、气动管路与冲洗水管。

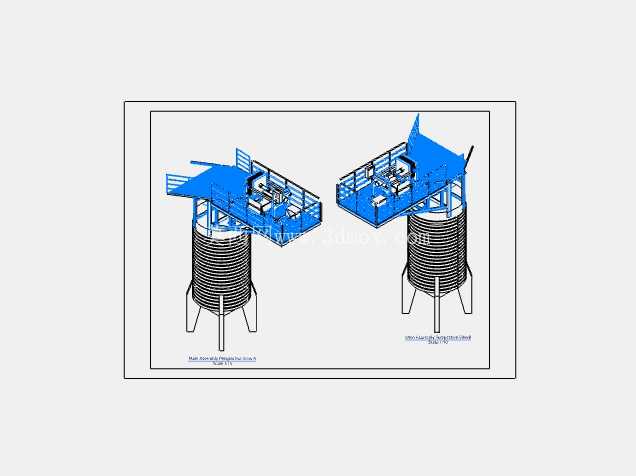

　　在建模过程中，型钢构件的规格选型、格栅板的排布间距、护栏的折弯半径都做了还原，各焊接节点的连接关系清晰，既可以直接用于结构件的下料预制参考，也能够在产线规划阶段完成设备布局干涉检查，提前确认平台与周边投料设备、爬梯、下方罐体的空间位置关系，避免现场安装时出现构件碰撞、操作空间不足的问题。平台表面的金属质感处理也对应了实际产品中碳钢构件做镀锌或者喷漆防腐的工艺状态，适配车间多粉尘、偶尔有水冲洗的使用环境，长期使用过程中格栅板的防滑齿纹也能维持稳定的摩擦系数，保障操作人员行走安全。混合主机在平台上的安装位预留了对应的连接法兰孔位，设备就位后可以直接通过紧固件固定，不需要在现场额外对平台面板进行切割开孔，大幅缩短现场安装的施工周期。
