拖挂式移动作业舱室三维设计作品

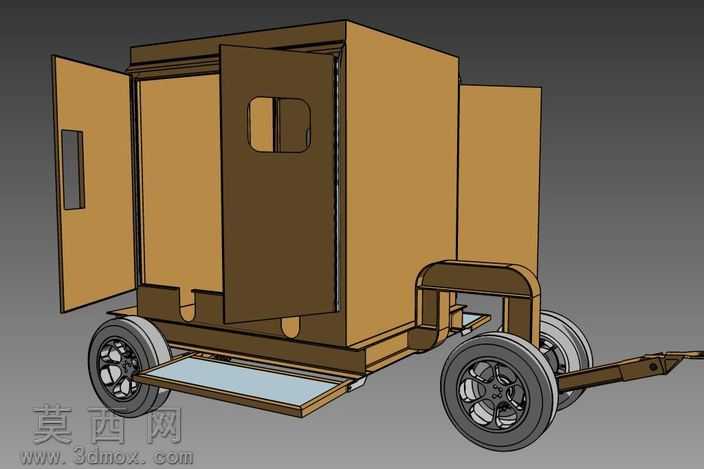

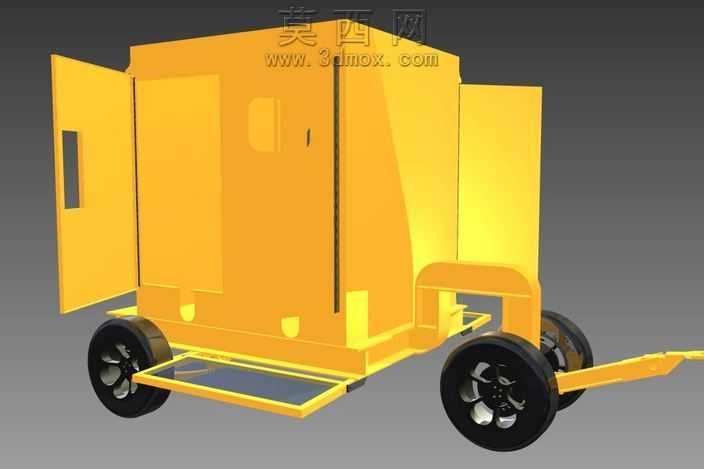

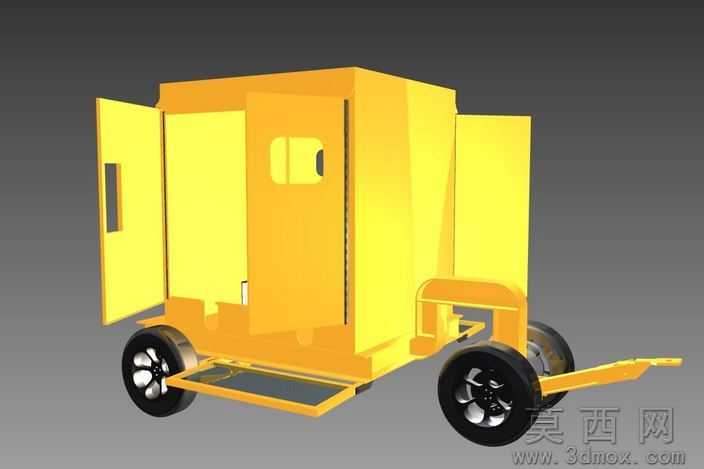

该作品采用Autodesk Inventor完成全参数化三维建模，搭配AutoCAD完成二维工程图的配套输出，整体建模过程严格遵循机械设计的装配逻辑，所有部件均保留完整的可编辑参数与装配约束关系，方便后续的结构调整与改型设计。模型整体为轮式拖挂结构的移动作业舱室，主体舱体采用方正的封闭式箱体造型，外侧设置多扇可向外开启的舱门，舱门预留观察窗口结构，既可以保障舱内作业的封闭防护需求，也可通过开启舱门拓展操作空间、提升通风与采光效果。舱体底部设置四个重载脚轮作为行走支撑结构，前轮搭配转向牵引架，可通过牵引杆连接动力设备实现场地间的转场移动，适配户外流动作业、临时站点布设等使用场景。建模阶段对舱体的钣金折弯结构、舱门的铰链连接结构、牵引架的焊接装配结构、脚轮的安装固定结构都做了精细化的还原，所有配合面均按照实际加工公差设置装配间隙，不存在干涉错位问题。材质渲染阶段，主体舱体赋予高饱和度的黄色工程漆面材质，模拟户外设备常用的警示防护涂层效果，漆面添加了细微的颗粒质感与反光属性，还原真实金属漆面的视觉表现；行走轮部分分别赋予黑色橡胶胎面与金属轮毂材质，橡胶部分添加哑光粗糙质感，轮毂部分做金属亮面处理，区分不同部件的材质差异；牵引架与底部支撑结构采用同色系的金属漆面材质，与舱体保持视觉统一性。设计思路围绕移动作业的便携性与实用性展开，舱体底部额外设置可抽拉的延展平台结构，可作为临时操作台面放置工具或作业物料，舱体侧面的扶手结构既可以作为移动时的扶持部件，也可用于挂载辅助作业配件，整体结构兼顾了移动转场的灵活性与固定作业的功能性，可作为户外临时作业站、移动服务站点、小型设备运载舱的设计参考，模型结构完整，细节丰富，可直接用于方案展示、结构验证或后续的工程化转化。
