气源处理二联件带压力表过滤调压润滑组件

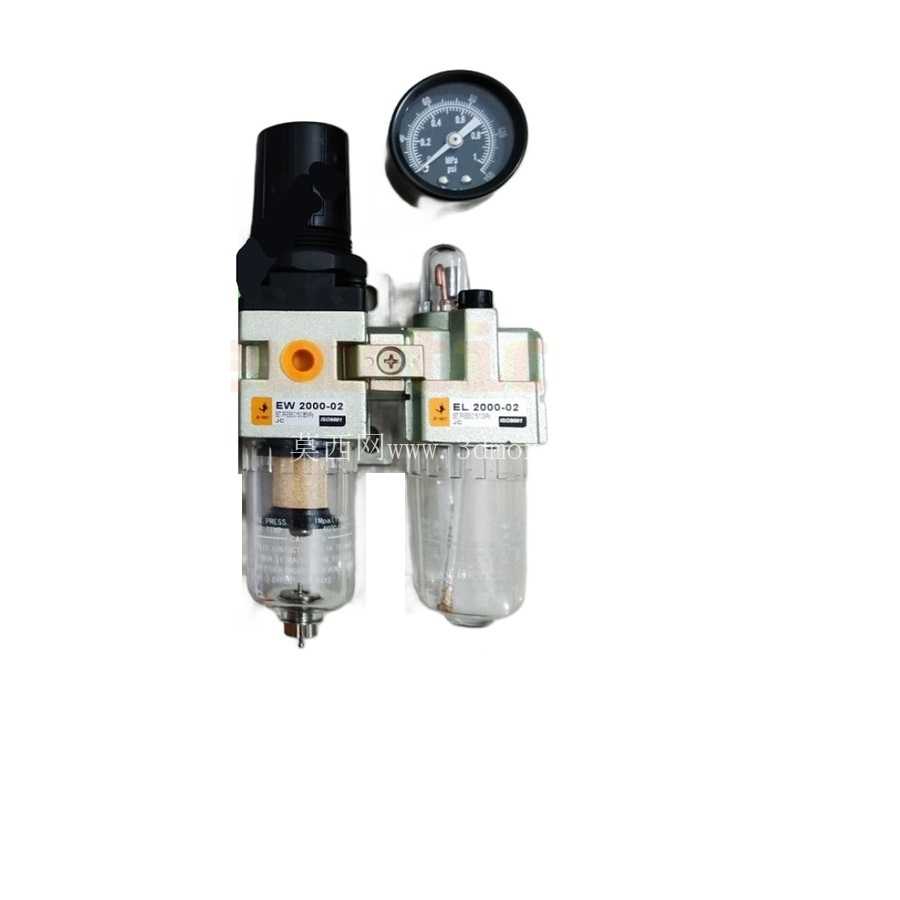

　　这套气源处理组件是气动控制系统前端的核心配套部件，集成了过滤、调压、油雾润滑三大功能模块，搭配外置圆形压力表直观显示输出压力，在各类气动设备的气源接入端应用十分广泛。从结构布局来看，两个核心处理罐体采用并排式安装设计，通过中间的连接支架固定为整体，左侧模块为过滤调压单元，顶部设置黑色旋钮式调压结构，可通过旋转动作调节内部弹簧预紧力，进而改变输出气压的设定值，罐体下部设置透明集水杯，可直观观察内部积水与杂质积存情况，杯底设置手动排污结构，无需拆解即可完成积存污物的排出；右侧模块为油雾润滑单元，可将润滑油雾化后随压缩空气注入下游气动回路，为气缸、气动阀等运动部件提供持续润滑，减少运动副的磨损。外置压力表通过侧方接口接入调压后的气路，表盘采用圆形径向安装结构，刻度标识清晰，可实时反馈输出压力数值，方便现场调试与日常巡检时快速判断气源压力是否处于正常区间。从安装边界来看，该组件采用标准1/4英寸接口规格，适配常规小流量气动回路的管径需求，整体安装孔位遵循通用气源处理件的安装尺寸规范，可直接替换同规格的常规二联件产品，无需额外改动安装支架与管路布局。

　　在实际工业场景中，这类组件常应用于小型自动化生产线的气源入口、单机气动设备的控制箱进气端、工装夹具的气动回路前端，承担气源净化、压力稳定、润滑供给的三重作用：过滤单元可滤除压缩空气中携带的液态水、固体粉尘颗粒、管道锈屑等杂质，避免杂质进入下游气动元件造成密封件划伤、阀口卡滞等故障；调压单元可将上游波动的气源压力稳定在设定值，避免气压波动导致气缸出力不稳、气动阀动作异常等问题；油雾单元输出的雾化油滴会随压缩空气输送到各个气动运动部件的摩擦面，在密封圈、活塞、阀芯等位置形成均匀油膜，降低运动阻力，延长元件使用寿命。

　　设计过程中，两个罐体均采用透明高强度工程材质制作，既保证了承压强度满足常规气动系统的工作压力要求，又可直接观察内部滤芯状态、积水高度、油液液位，无需拆解即可判断维护节点；调压旋钮采用防滑纹理设计，戴劳保手套操作时也可顺畅旋转调节，不会出现打滑问题；各模块之间的连接密封采用端面O型圈结构，装配时无需额外缠绕密封带，即可保证连接位置的气密性，减少装配工作量。从外形尺寸来看，整体宽度控制在紧凑范围内，并排安装的两个罐体不会占用过多的安装空间，适合在电控箱内部、设备侧方支架等空间受限的位置安装，压力表的突出高度经过优化，不会与周边的管路、线槽发生干涉，安装时可根据现场布线方向调整压力表的朝向，方便不同安装角度下的压力读取。

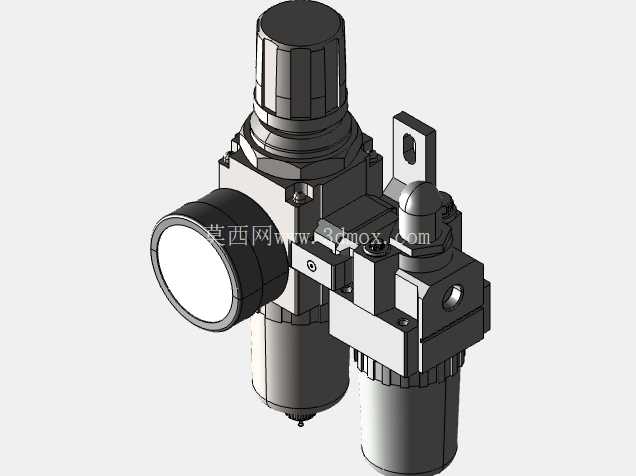

　　手动排污结构采用按压式设计，日常维护时只需按下排污按钮即可排出集水杯内的积水，操作简单，无需借助额外工具，适合一线运维人员快速完成日常维护作业。在气动回路设计选型时，这类二联件的额定流量可满足多数小型气动设备的用气需求，压力调节范围覆盖常规工业气动系统的常用压力区间，可适配气缸、气动摆台、气动夹爪、气控阀等多种下游气动元件的使用要求，是气动系统中不可或缺的前端处理部件，建模过程中还原了各部件的装配关系、接口尺寸、操作结构的细节特征，可直接用于气动系统的布局设计、设备三维装配干涉检查、安装支架的配套设计等场景。
