单缸内燃机曲柄活塞机构结构展示

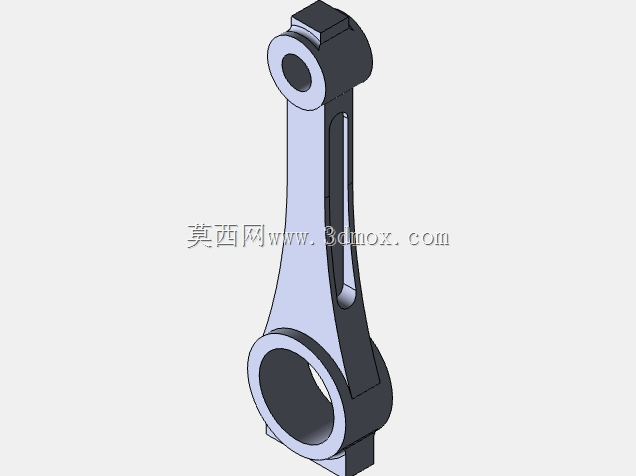

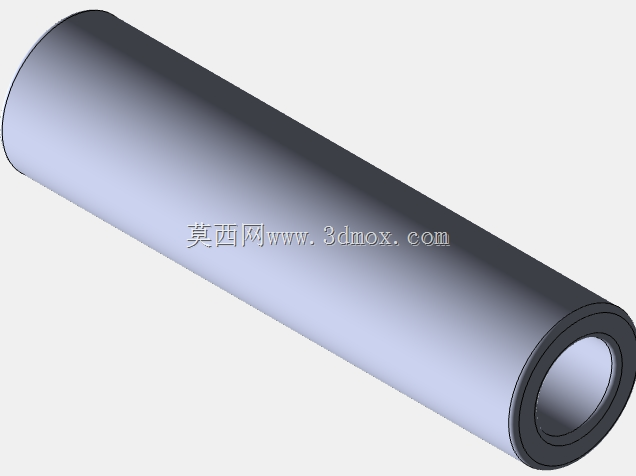

　　这套三维结构完整还原了单缸内燃机核心做功单元的装配关系，覆盖从气缸散热段到曲柄输出端的全部运动部件，可直接用于动力原理演示、小型动力设备选型参考以及相关课程的结构教学场景。在小型通用动力领域，这类单缸结构广泛应用于小型发电机组、园林机械、摩托动力单元以及小型农用机具上，其结构紧凑度、部件配合精度直接决定了整机的动力输出效率与运行可靠性。从结构设计逻辑来看，建模过程优先还原了活塞与气缸壁的配合间隙，活塞销与连杆小头的铰接公差，以及连杆大头与曲柄销的旋转副约束，所有运动副的装配边界都严格按照通用小型内燃机的配合标准设定，避免出现运动干涉的问题。

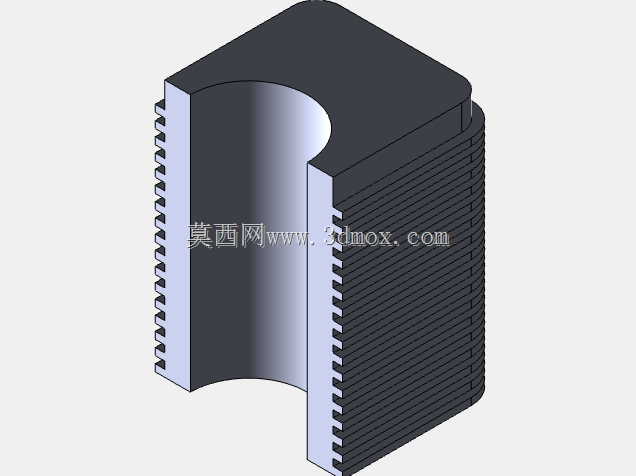

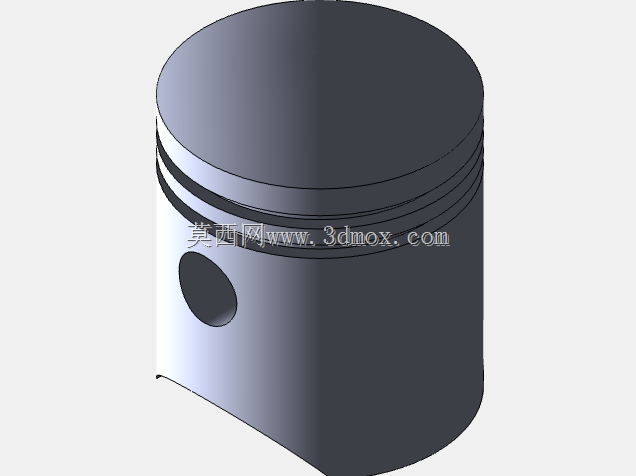

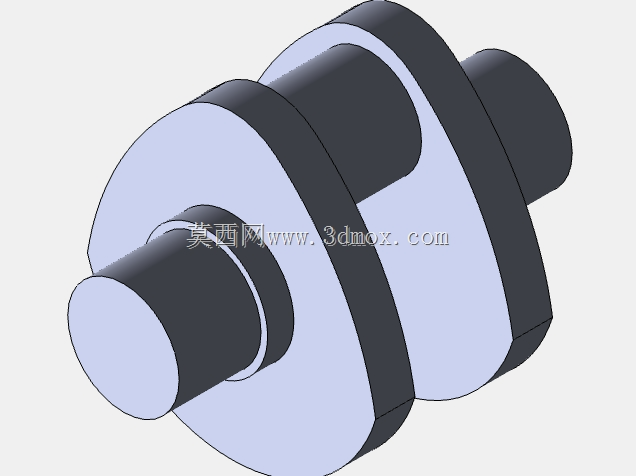

　　气缸外壁的散热鳍片采用等间距阵列设计，鳍片厚度与间距匹配自然风冷的散热需求，在保证缸体结构强度的前提下最大化散热面积，避免连续高负荷运行时缸体温度过高导致的活塞卡滞问题。活塞顶部的凹坑造型对应燃烧室的压缩比设计，建模时保留了活塞环槽的结构细节，可直观展示气环、油环的安装位置与密封逻辑，活塞裙部的型线处理也做了还原，符合实际运行中活塞侧推力的受力分布需求，减少往复运动中的敲缸风险。曲柄部分采用整体式曲柄臂与平衡重一体化设计，平衡重的配重角度与质量分布经过匹配，可抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度，曲柄输出端的轴颈结构保留了键槽安装位，可直观展示动力输出端与负载端的连接方式。

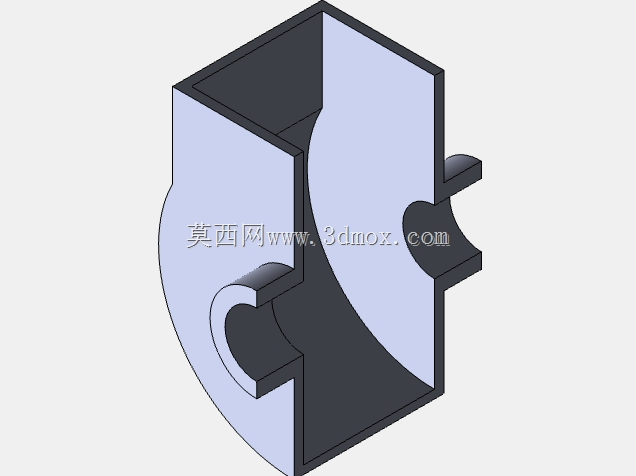

　　整个装配模型的安装边界清晰，缸体上下端面的安装孔位、曲轴两端的支撑轴颈位置都做了明确的结构表达，在进行配套设备设计时，可直接参考这些边界尺寸进行机架、端盖以及附属部件的结构匹配，无需额外反复核对部件的干涉范围。从实际应用角度出发，这类结构模型可帮助设计人员快速理解单缸内燃机的动力传递路径：混合气燃烧膨胀推动活塞做直线往复运动，通过连杆将直线运动转换为曲柄的旋转运动，最终通过曲轴输出端对外输出扭矩，整个过程中各部件的受力方向、运动轨迹都能通过模型直观呈现。

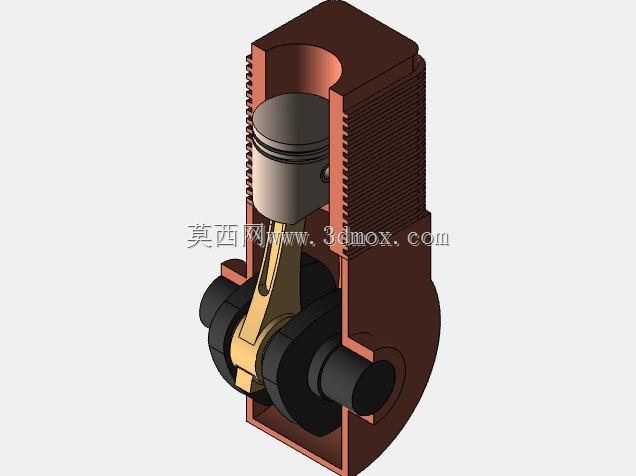

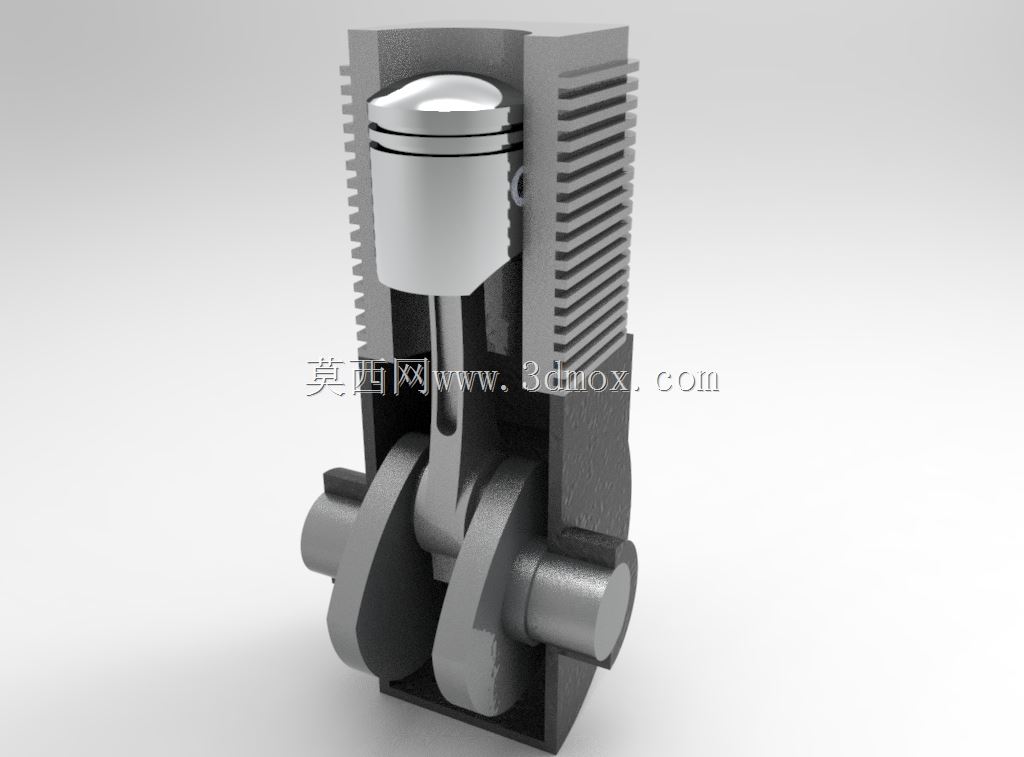

　　建模时特意保留了缸体的剖视展示效果，无需拆解装配即可观察到内部活塞、连杆、曲柄的相对位置关系，在进行原理讲解或者结构方案评审时，可直接通过剖视视角展示内部的配合状态，省去反复拆装部件的步骤。对于从事小型动力设备改装、维修教学以及原理演示装置开发的从业者来说，这套结构可直接作为结构基准，根据实际的排量需求调整缸径、活塞行程以及曲柄半径参数，快速衍生出不同功率等级的单缸动力结构方案，大幅缩短前期方案论证阶段的建模周期。需要注意的是，模型中所有运动部件的行程范围都做了限位约束，活塞运行到上止点、下止点时的余隙容积符合常规内燃机的压缩比设计范围，不会出现活塞碰撞气门或者缸盖的结构问题，连杆在整个运动行程中也不会与缸体内壁发生干涉，完全符合实际产品的结构设计逻辑。
