工业散料存储用立式锥底筒仓结构设计

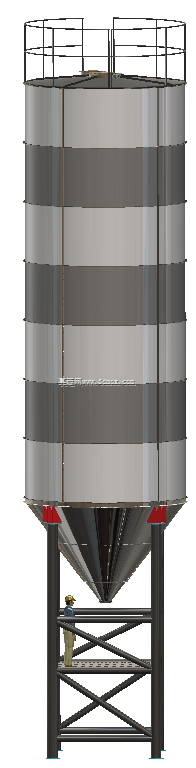

　　在建材生产、粮食加工、矿业分选、混凝土搅拌站等散状物料处理场景中，立式锥底筒仓是核心的中转存储单元，承担着原料暂存、均化缓冲、定量排料的关键作用，其结构合理性直接影响整条产线的连续运行稳定性。本次呈现的筒仓结构覆盖5吨到1000吨的存储量级跨度，可适配不同产能规模的生产线物料存储需求，从商混站的水泥、粉煤灰存储，到粮食加工厂的小麦、玉米暂存，再到矿山的选矿粉料中转，都能匹配对应的安装使用场景。

　　从结构设计逻辑来看，该筒仓采用圆柱直筒加下部锥斗的经典构型，直筒段采用环向加强筋分层布置的形式，抵消散料堆积产生的环向张应力，避免仓壁在长期物料侧压力作用下出现鼓胀变形；筒壁板材采用分段拼接的模块化设计，既方便运输过程中的分体装卸，也能根据实际存储物料的容重调整对应区段的板材厚度，存储容重较大的金属矿粉时可加厚下部直筒段板材，存储粮食等轻质散料时可适当减薄上部仓壁板材，平衡结构强度与制造成本。顶部设置环绕式安全护栏，为日常检修、料位计安装、除尘设备布置提供操作空间，护栏高度符合工业临边作业的安全防护要求，预留的设备安装接口可适配脉冲除尘装置、阻旋式料位计、压力安全阀等常规配套附件。

　　下部锥斗采用大倾角设计，角度匹配绝大多数散状物料的安息角，避免物料在锥斗段出现架桥、堵料的问题，锥斗出口位置预留了标准法兰接口，可直接连接刚性叶轮给料机、螺旋输送机等定量排料设备，实现物料的连续稳定输出。支撑结构采用多根立柱搭配交叉斜撑的框架形式，立柱的布置间距充分考虑了下部排料设备、输送廊道的安装空间，交叉斜撑采用X型布置形式，可有效抵消风载、物料偏载产生的水平倾覆力矩，保证整个筒仓在满料状态下的结构稳定性，立柱底部预留的地脚螺栓孔可与混凝土基础精准对接，安装时可根据现场地质条件调整基础预埋深度，满足不同地区的抗震设防要求。

　　设计过程中针对不同存储量级的筒仓做了参数化适配，小吨位筒仓可直接采用车间预制整体运输到场吊装的形式，缩短现场安装周期；大吨位筒仓采用分片预制现场拼装的形式，降低超大件运输的成本与难度。仓体外部预留的爬梯接口、检修平台接口可根据用户实际需求灵活加装，锥斗段可根据物料特性选择加装空气炮、振动器等助流装置的安装位，针对易吸潮结露的物料存储场景，还可在仓壁预留气化管、加热装置的安装空间，避免物料受潮板结影响出料顺畅度。

　　从安装边界来看，不同吨位的筒仓对应不同的占地面积与基础载荷要求，设计时已将满料状态下的总载荷、风载、雪载等工况做了组合验算，安装时只需按照对应吨位的基础图纸完成混凝土基础浇筑，即可完成仓体的吊装对接，仓顶的进料口可适配斗式提升机、气力输送管道等不同上料形式的接口，无需额外做大规模的结构改动。整个结构的受力传递路径清晰，物料载荷通过仓壁传递到下部支撑立柱，再通过立柱传递到混凝土基础，无额外的应力集中点，长期使用过程中可减少结构疲劳损伤的概率，降低日常维护的工作量。
