7075铝制CNC加工竞赛级自行车制动夹器结构

　　这套制动结构面向竞技类自行车使用场景，针对高强度骑行下的制动可靠性需求做了定向结构优化，区别于民用通勤自行车的冲压焊接刹车结构，整体采用整块7075铝合金经CNC铣削加工成型，材料本身的高强度特性可以在更薄的壁厚下满足结构刚性要求，有效降低制动组件的整体重量，适配竞赛场景下对整车轻量化的严苛要求。从实际使用场景来看，这类制动结构主要搭载在高性能山地车、公路竞速车上，应对高速下坡、连续制动的工况，制动过程中夹器需要承受来令片传递的反向制动力矩，同时还要抵消轮组转动带来的侧向振动，因此结构设计上在夹器的铰接位置做了加厚的凸台结构，避免长期交变载荷下出现铰接孔变形、制动旷量增大的问题。

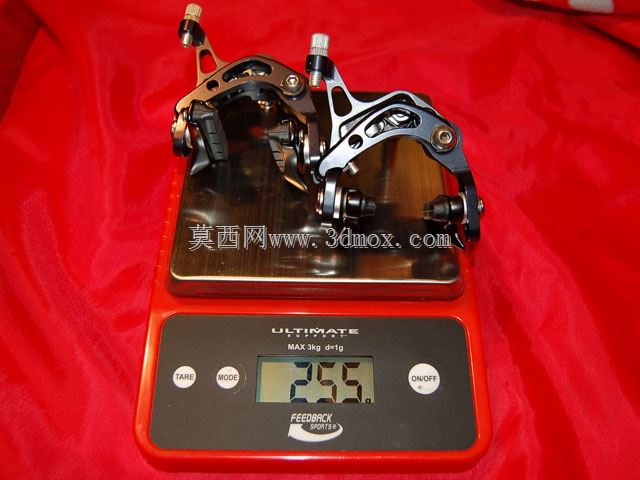

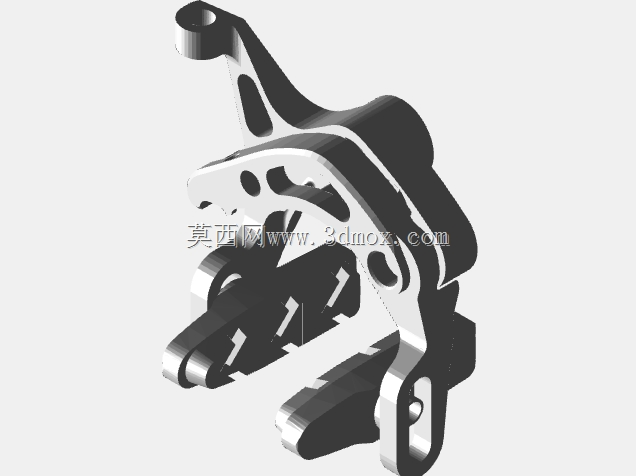

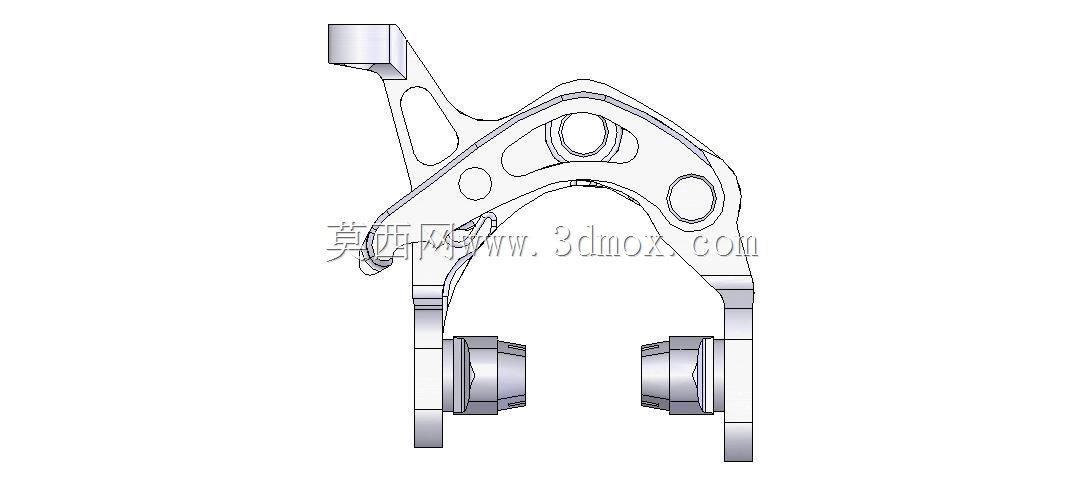

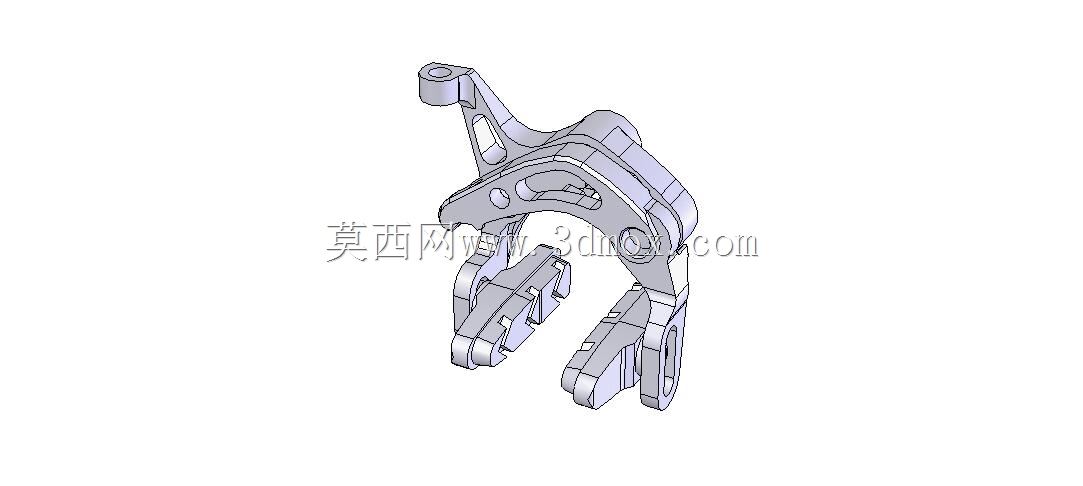

　　设计思路上没有采用传统夹器的分体铆接结构，而是将主承载臂做成一体化的镂空框架结构，镂空区域的走向完全顺着制动受力的传力路径分布，在非承载区域切除多余材料，既保证了受力路径上的材料连续无断点，又最大化去除了冗余重量。夹器的两个制动臂通过中部的铰接轴形成杠杆结构，拉线拉动时两个臂同步向轮圈侧收拢，带动来令片夹紧轮圈实现制动，铰接位置的配合公差控制在小间隙配合范围，既保证转动灵活无卡滞，又避免间隙过大导致的制动手感虚位。

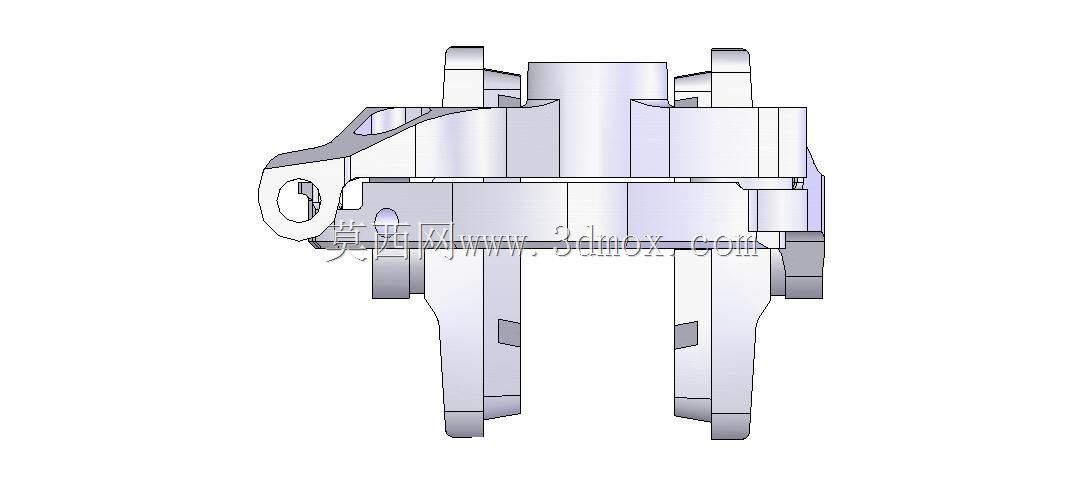

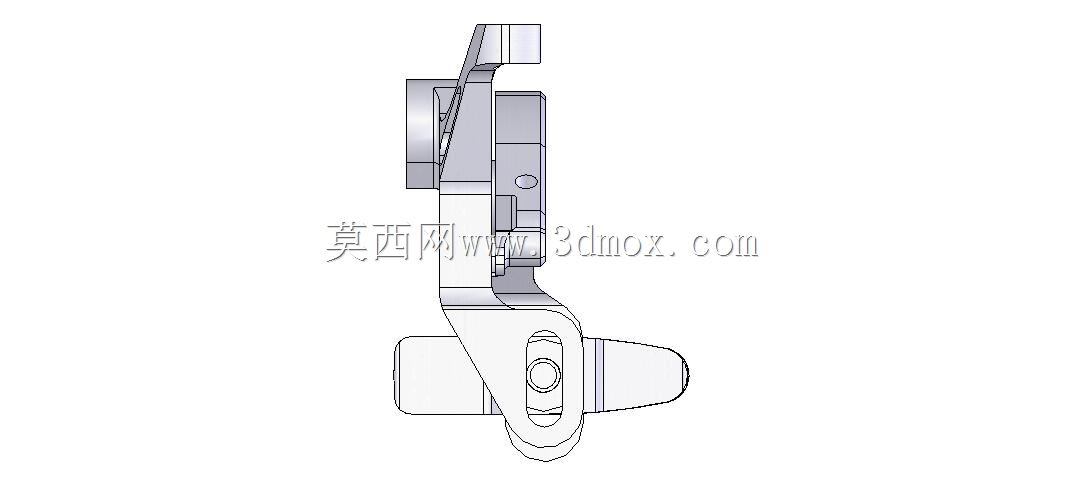

　　安装边界方面，夹器上部的安装孔位适配标准自行车前叉/后上叉的安装座尺寸，孔位间距符合通用竞赛自行车的安装规范，不需要额外修改车架即可直接替换同规格的传统夹器；夹器下部的来令片安装槽做了快拆结构设计，磨损后可以直接抽换来令片，不需要拆解整个夹器结构，降低赛事中的维护更换耗时。外形上整体轮廓做了圆角过渡处理，没有突出的尖锐棱角，避免骑行过程中剐蹭辐条或者骑行者衣物，夹器外侧的轮廓顺着车轮转动的气流方向做了微弧造型，一定程度上降低高速骑行时的风阻影响。

　　从实际功能特性来看，一体化铣削的结构相比传统冲压焊接夹器，整体结构刚性提升明显，制动时夹器的形变量更小，制动力传递更直接，捏下刹车手柄时的制动响应更快，不会因为夹器自身形变吃掉一部分刹车行程，在连续高强度制动的场景下，7075铝合金的散热表现也优于普通钢材夹器，能够更快散掉来令片摩擦产生的热量，降低长下坡制动时的热衰减风险。夹器的弹簧复位结构集成在铰接位置，没有外露的弹簧部件，避免骑行过程中泥水、沙尘进入弹簧配合缝隙导致的复位卡滞问题，适配复杂路况下的骑行使用需求。结构设计时还考虑了不同宽度轮圈的适配性，夹器的开合行程预留了足够的调节余量，可以通过调节螺钉适配不同框高的轮组，不需要更换夹器即可兼容训练轮、竞赛轮等不同配置的轮组，满足骑行者不同场景下的使用需求。
