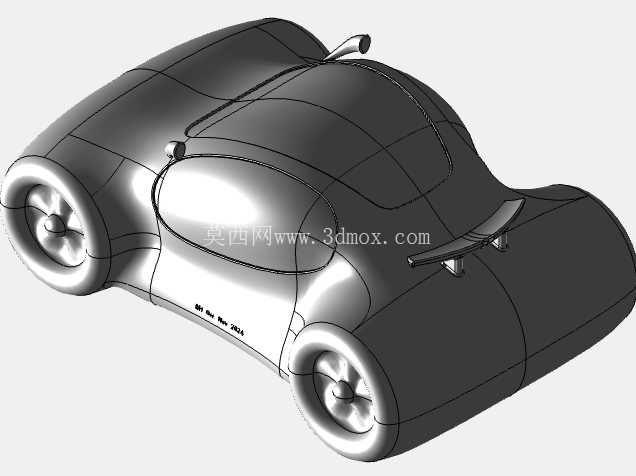

Creo10构建的曲面结构玩具汽车造型

　　这款玩具汽车的三维结构设计，核心围绕儿童玩具的实际使用场景展开，日常使用中需要应对孩童抓握抛掷、地面反复摩擦、多场景磕碰的工况，因此在结构设计阶段就优先考虑了外壳的抗冲击冗余，所有外露棱边均做了R2以上的圆角过渡，既避免尖锐边角划伤使用者，也能在跌落时分散应力集中点，减少外壳碎裂的概率。从功能特性来看，该模型还原了民用乘用车的基础外观比例，同时针对玩具的装配需求做了结构简化，将原本实车中拆分的前后保险杠、侧围、翼子板等部件做了一体化曲面整合，减少后续注塑生产时的模具拼缝，既降低模具加工成本，也能避免玩具使用过程中拼接缝隙夹藏污垢，方便日常清洁。

　　设计思路上没有直接照搬现有量产玩具车的现成结构，而是从曲面流畅度出发，先勾勒整车的侧面轮廓控制线，通过调整腰线的曲率变化，让整车侧面在光影下呈现自然的明暗过渡，同时兼顾轮拱位置的安装边界，预留出标准玩具车轮的装配空间，轮拱内侧的曲面与车轮外圆保持3mm的安全间隙，避免车轮转动时与外壳发生剐蹭卡滞。整车的外形尺寸控制在120mm长度、55mm宽度、45mm高度的范围内，适配市面上主流的回力齿轮箱安装位，底盘位置预留了2mm深度的安装槽，可直接卡装标准尺寸的回力机芯，不需要额外做结构修改，同时底盘与上壳的连接位置设计了6处卡扣位，分布在车头、车尾以及两侧轮拱附近，装配时不需要额外打螺丝，依靠卡扣的过盈配合即可实现上下壳的紧密连接，也方便后期拆解更换内部机芯。在曲面构建过程中，重点处理了A柱与引擎盖、车顶的衔接过渡，避免出现曲面扭曲导致的光影断层，车窗位置的曲面做了0.8mm的内凹处理，后续生产时可直接做透明件的嵌装，不需要额外做粘贴定位结构，车尾的溜背线条从B柱位置自然延伸至车尾，既还原了实车的运动感，也保证了尾部曲面的脱模角度，所有外表面的脱模斜度均控制在1.5度以上，避免注塑生产时出现粘模、拉伤表面的问题。

　　针对玩具车的实际使用场景，车头位置的曲面做了加厚处理，厚度达到2.5mm，相比侧面1.8mm的壳体厚度更厚，能够承受正面撞击时的冲击力，避免车头位置受撞开裂，轮轴安装位设计了加强筋结构，从底盘延伸至轮拱内侧，筋位厚度1.2mm，既提升轮轴位置的结构强度，也不会导致壳体表面出现缩痕。整车的曲面拆分完全遵循注塑成型的工艺要求，没有出现倒扣结构无法脱模的问题，所有外观面的曲率连续均达到G2级别，后续做表面喷涂、水转印等工艺时，不会因为曲面不连续出现图案变形、漆面堆积的问题。

　　在安装边界的考量上，除了预留车轮、回力机芯的安装位，还在车顶位置预留了可选配件的安装卡槽，可拓展加装尾翼、车顶行李架等装饰配件，卡槽深度1mm，宽度2mm，不会破坏整车外观的整体性，同时满足不同用户的个性化装饰需求。底盘位置的曲面做了平整化处理，减少车辆滑行时与地面的接触面积，降低滑行阻力，让车辆在平整地面上的滑行距离更长，同时底盘边缘做了向上的翻边结构，避免滑行时剐蹭地面导致底盘磨损。
