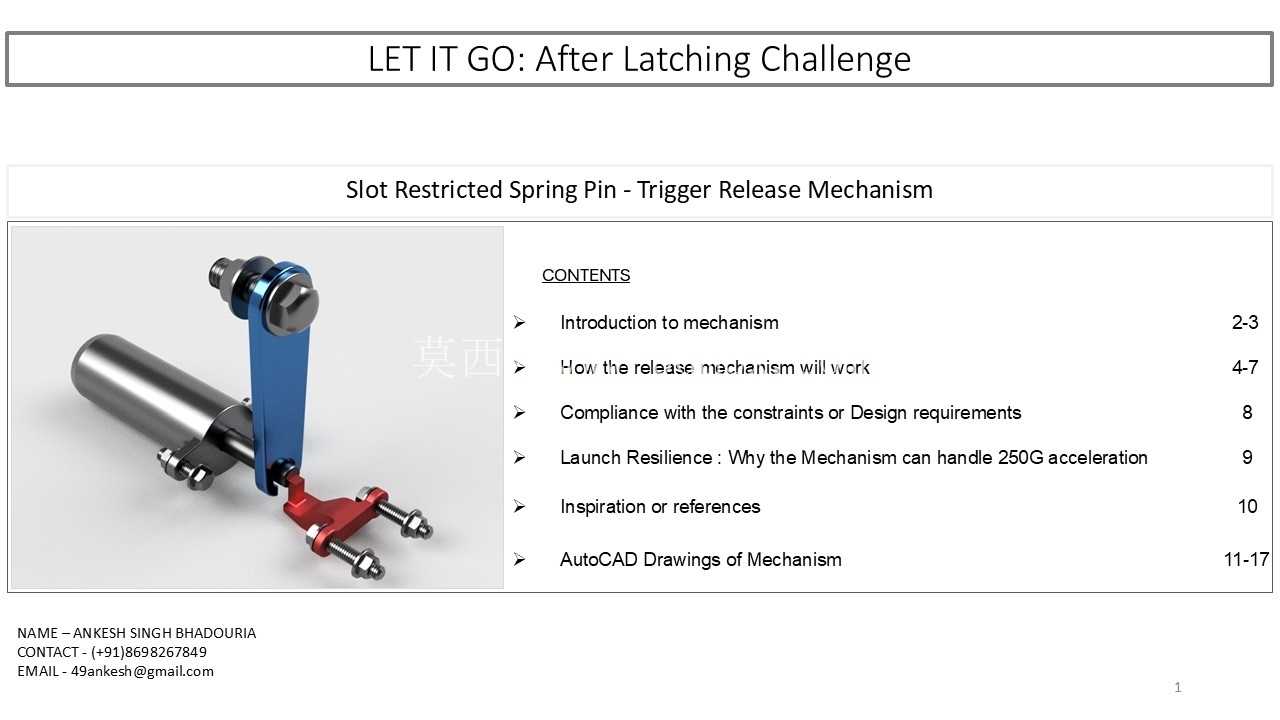

插槽限制弹簧销扳机释放机构

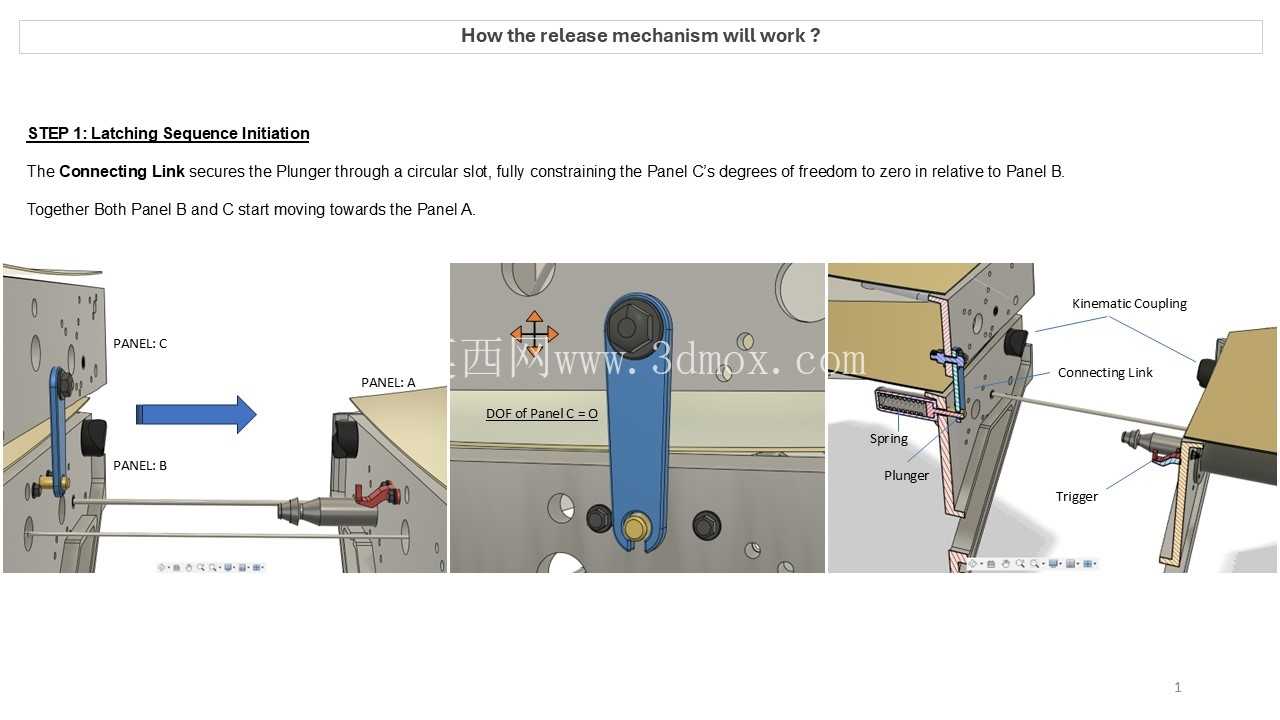

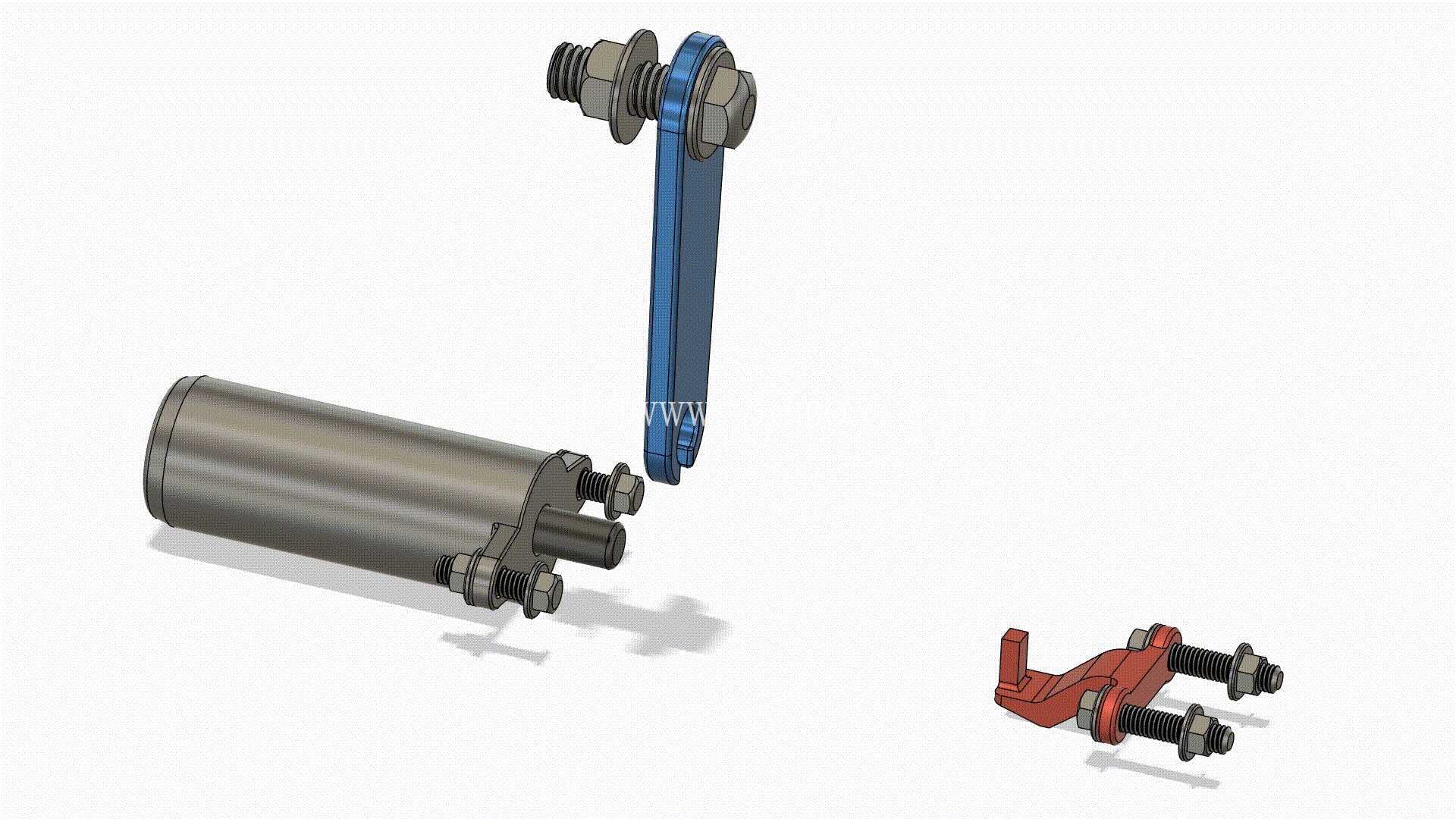

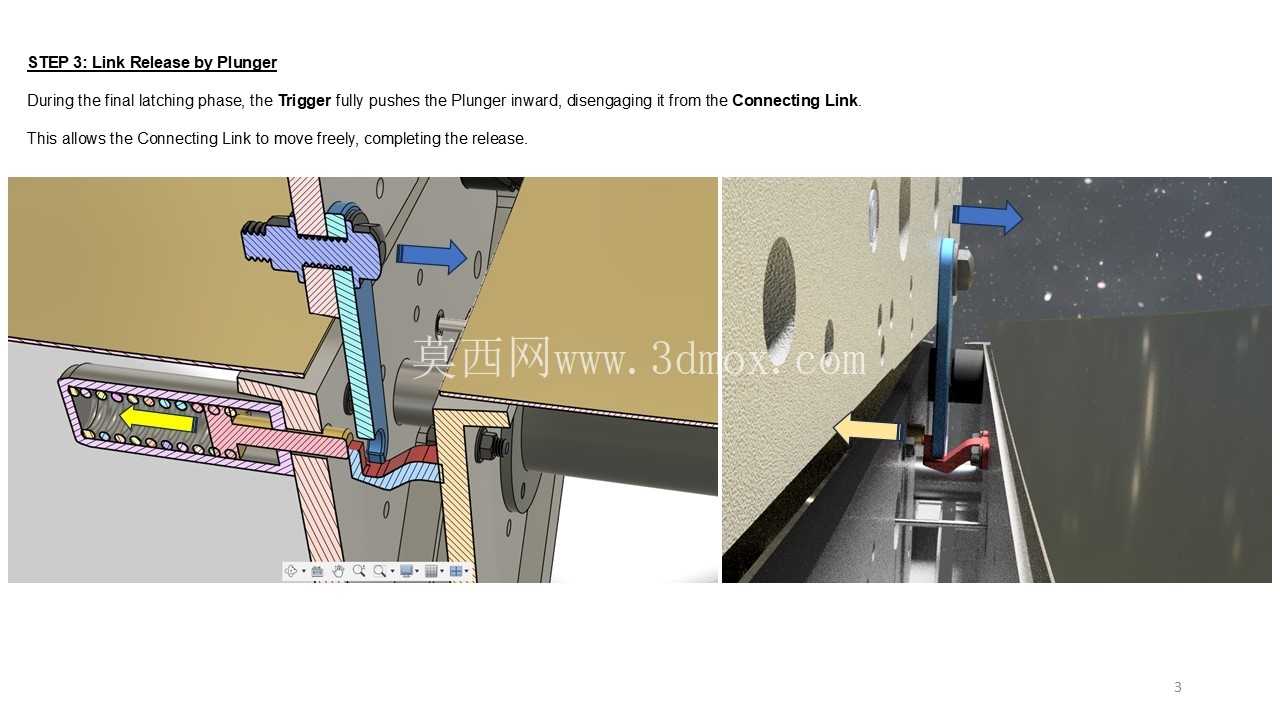

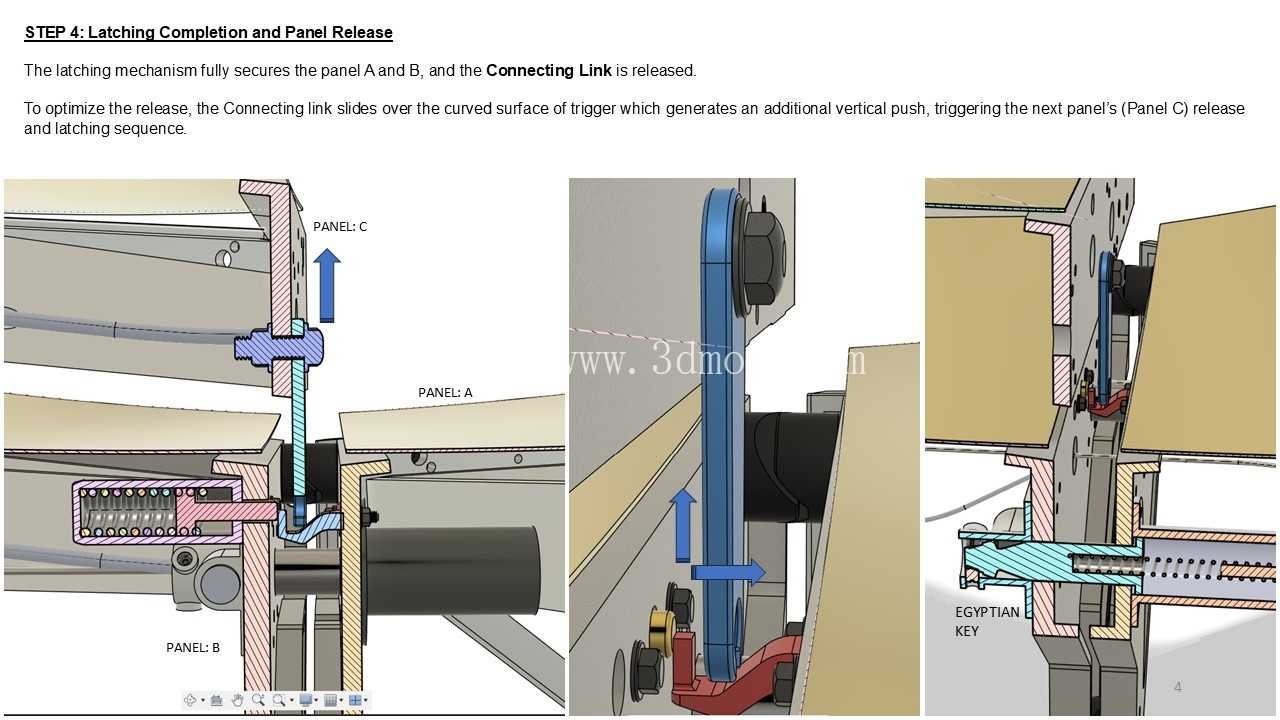

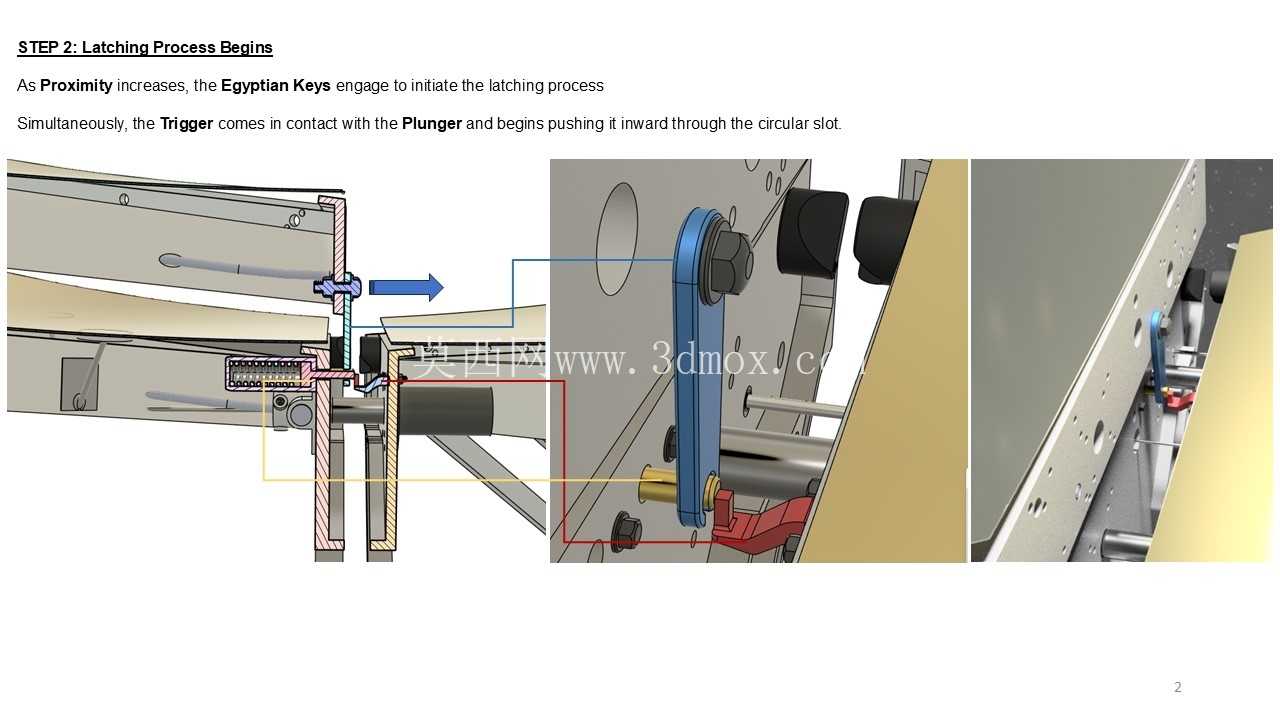

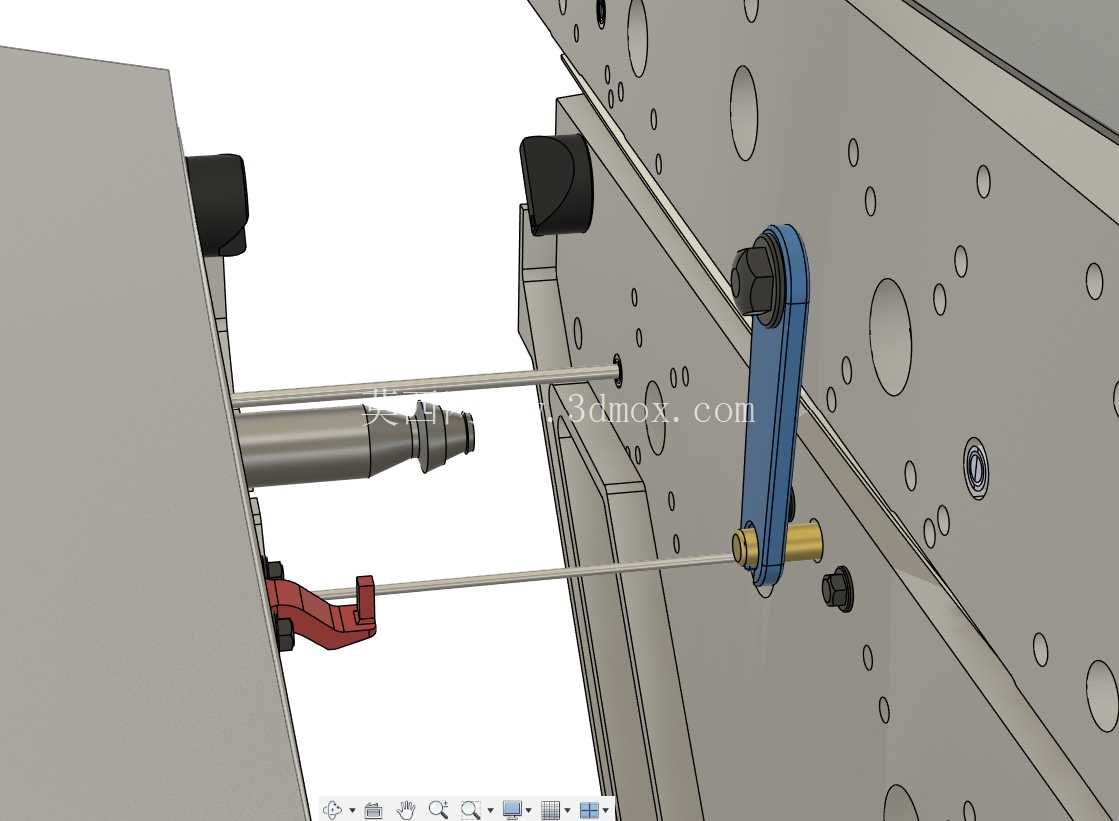

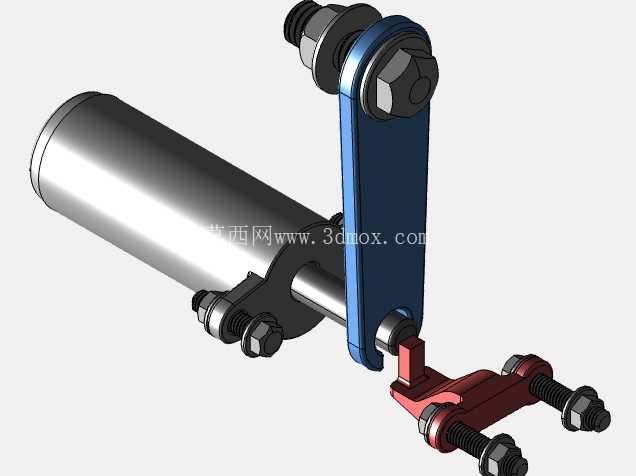

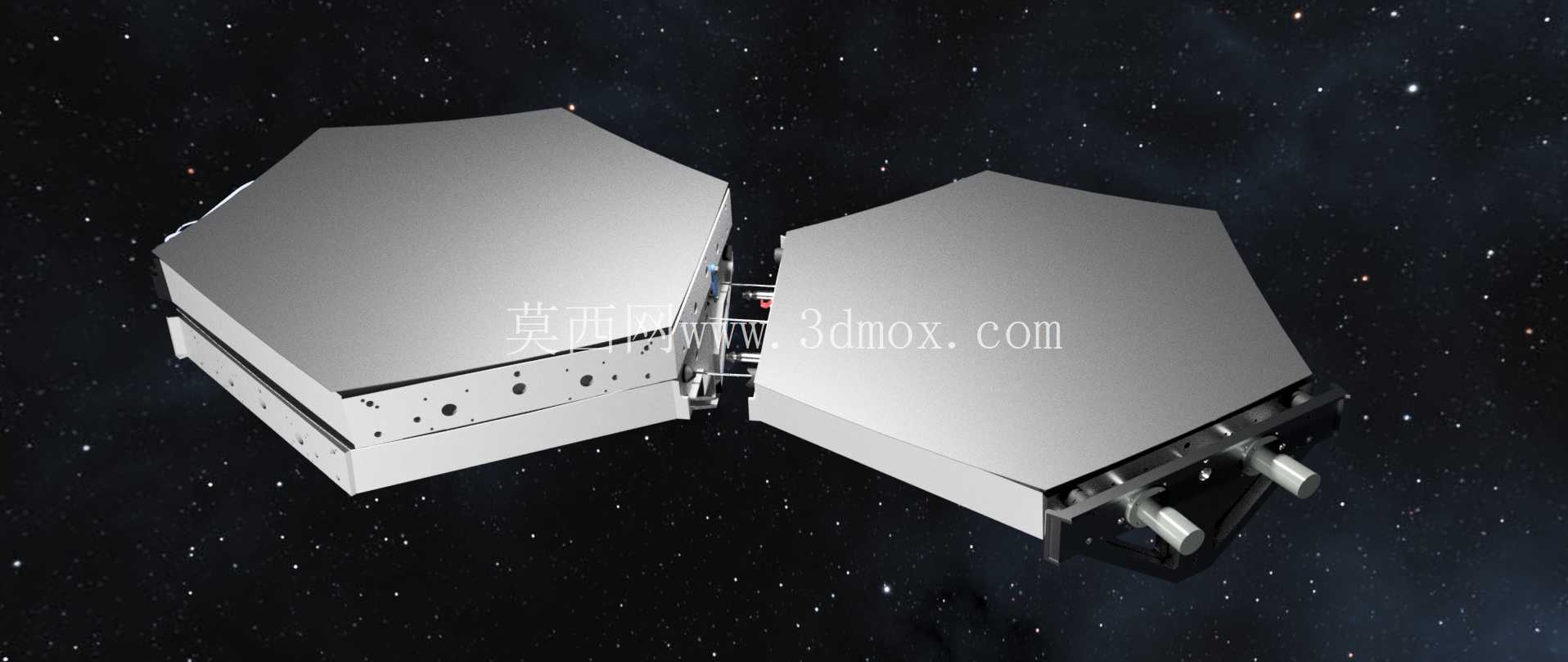

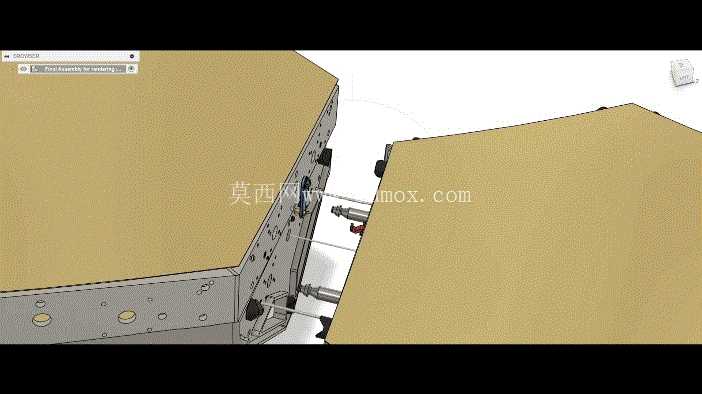

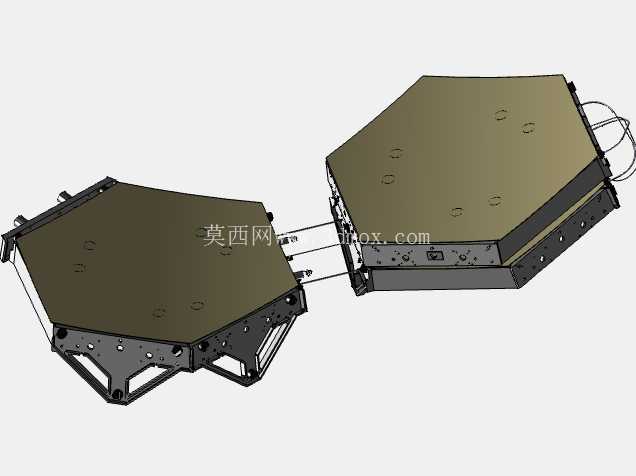

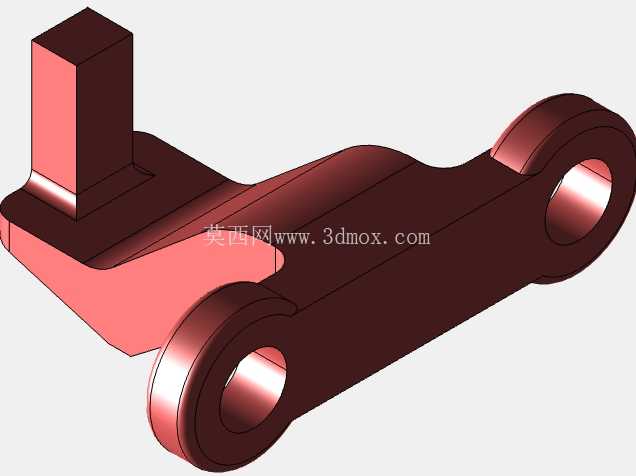

该机制是为 NASA 的 Let It Go 挑战而设计的。 它的目的是在成功锁定后实现可靠的面板部署。报告 PDF 中提供了符合设计要求、合理性、计算、物理属性和 DWG 的信息。关键组件：1.弹簧加载柱塞：用于锁定和释放的推拉机构 连接连杆。2.连接连杆：通过圆形槽接合柱塞以限制运动。3.触发器：激活柱塞以释放并产生向上的力以进行面板部署。机构工作流程：1.锁定 启动：连接连杆锁定到柱塞中，固定面板。2.锁定过程：扳机接合并向内推动柱塞。3.连杆释放：扳机使柱塞与连杆完全脱离。4.面板释放：连接连杆滑动 在触发器的曲面上，激活下一个面板。谢谢，
