可移动户外折叠烧烤操作台结构设计

　　这款可移动户外烧烤操作台的三维结构设计，核心围绕户外聚餐、营地餐饮、庭院休闲等场景的实际使用需求展开，区别于传统简易烧烤架的功能单一问题，在结构集成度、使用便捷性、移动灵活性上做了针对性的结构优化。从实际使用场景来看，户外烧烤作业往往需要同时处理食材摆放、工具收纳、烤具操作等多项需求，传统落地式烧烤架要么高度过低需要长期弯腰操作，要么没有配套置物空间导致食材、工具随意堆放，既影响操作效率也存在卫生隐患，这款结构在设计之初就把操作人体工程学放在首位，整体操作台面高度匹配成年人站立作业的舒适区间，避免长期俯身操作带来的腰部劳损。

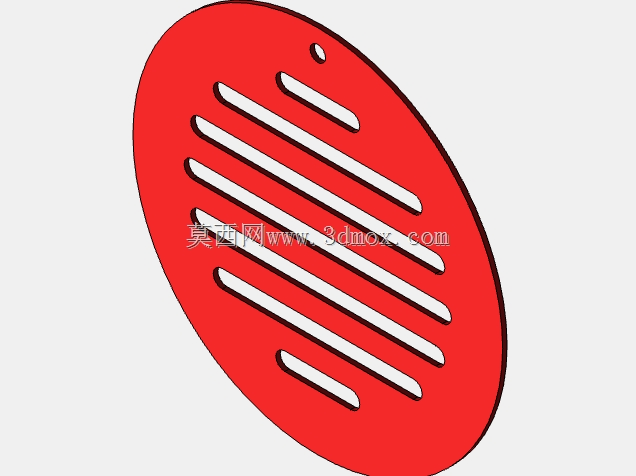

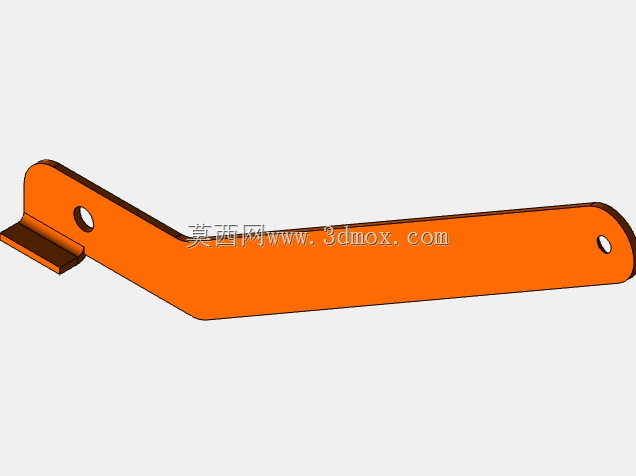

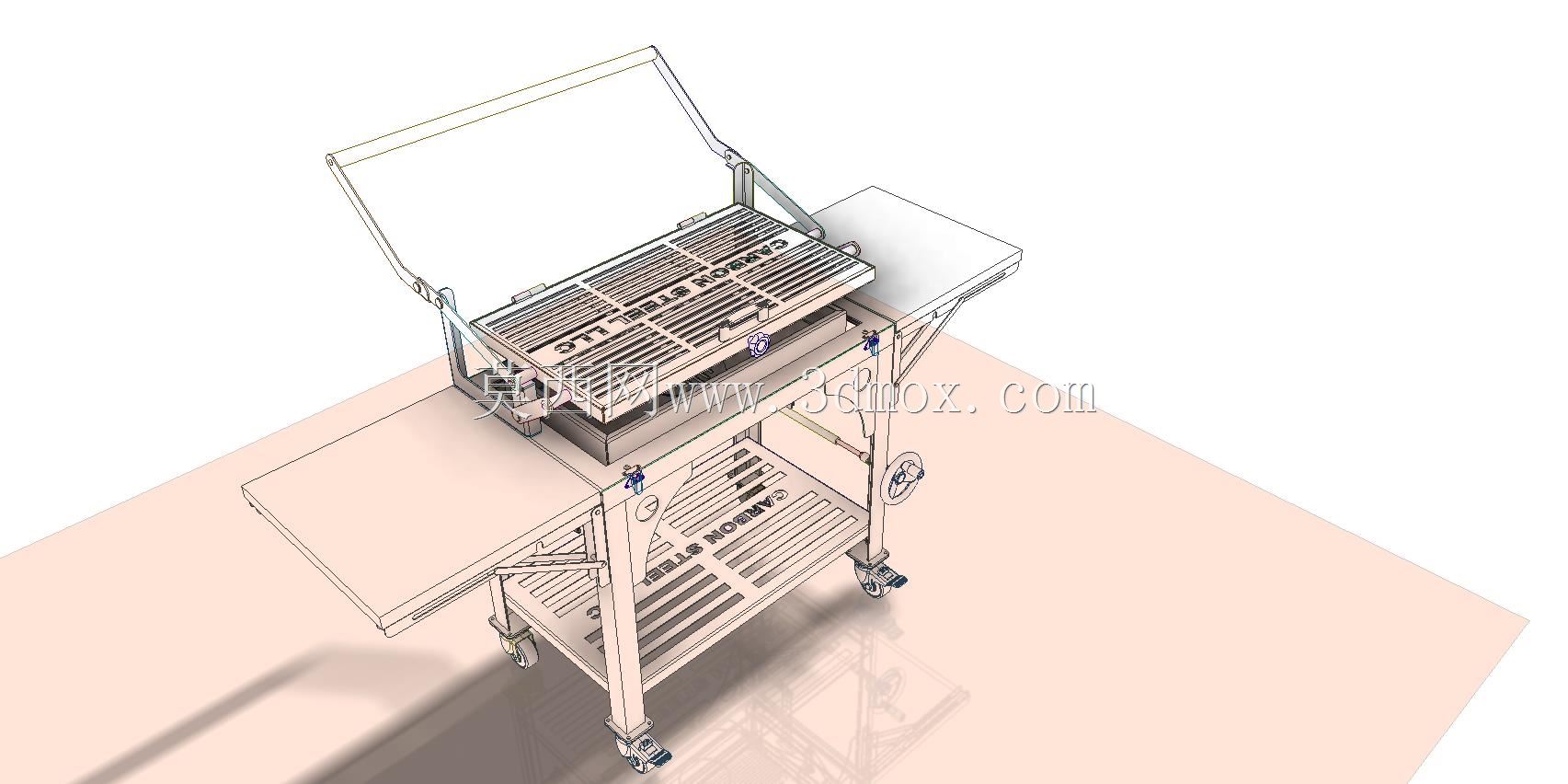

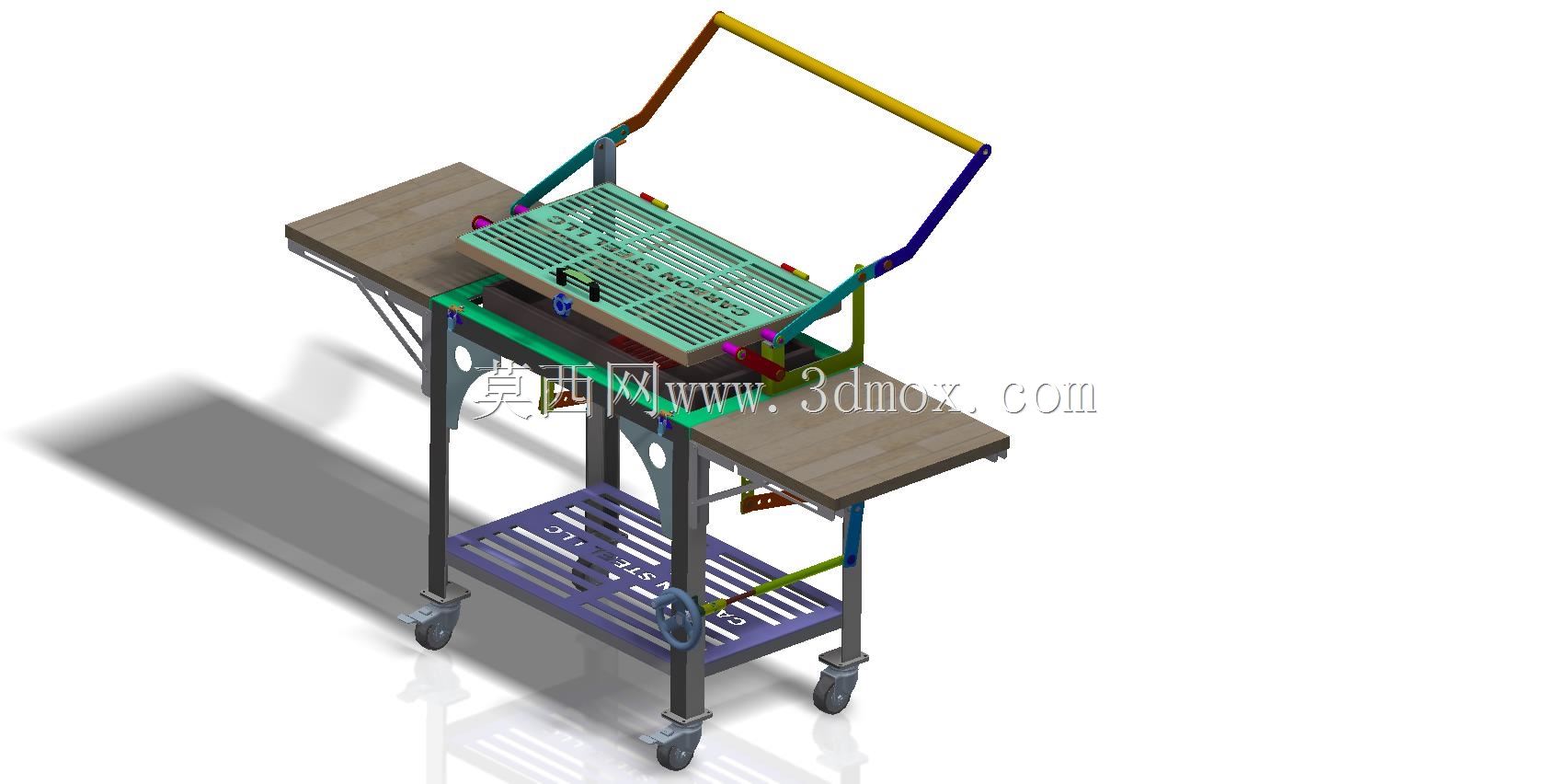

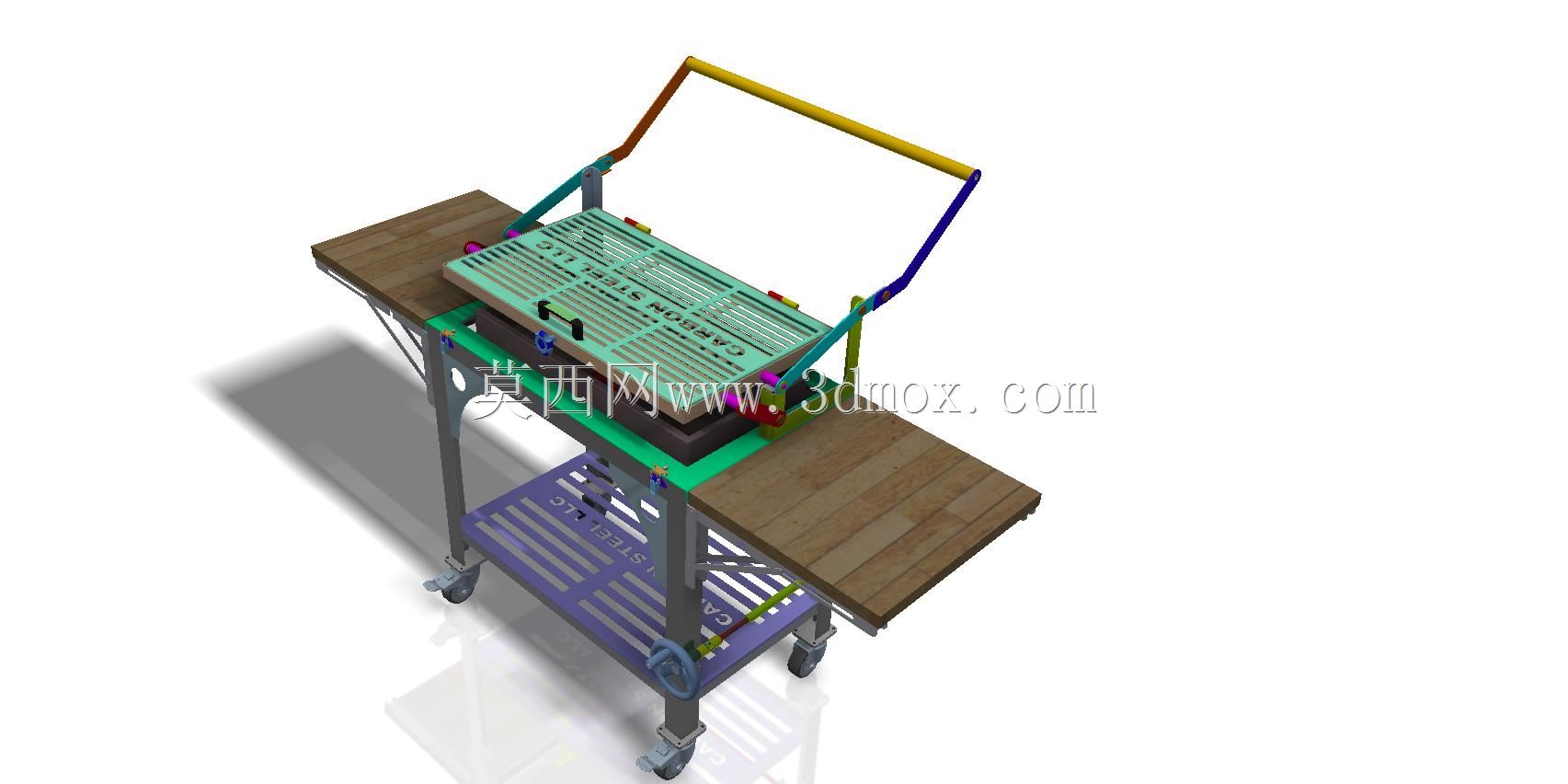

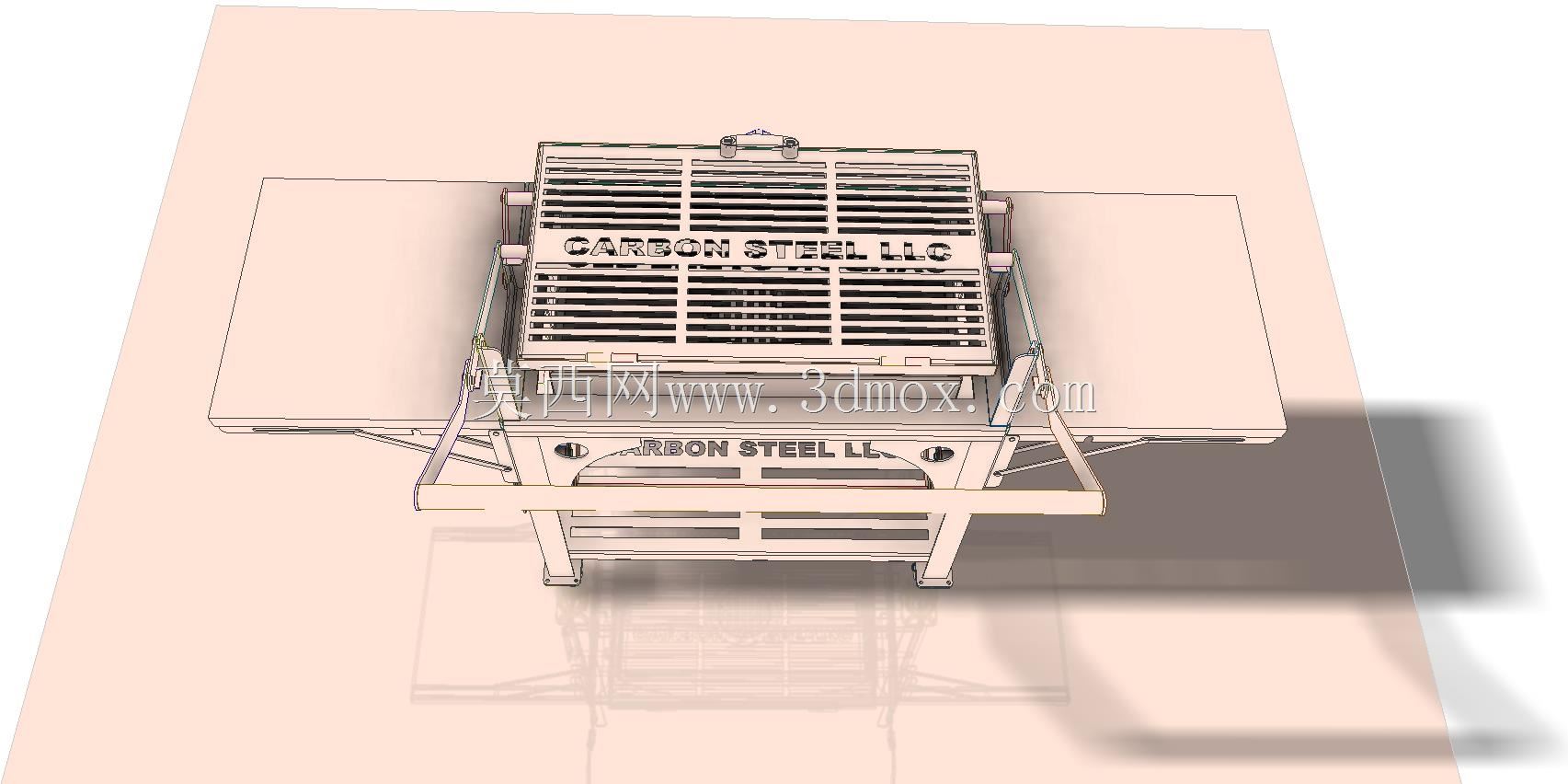

　　结构布局上，主体采用框架式承载结构，中部为镂空格栅式烤网安装位，烤网下方预留了炭盒放置的腔体空间，格栅间隙经过尺寸校核，既可以保证炭火的空气流通提升燃烧效率，也能避免较大尺寸的炭块掉落引发安全隐患。烤网两侧设置了可翻转的侧置木质置物台，展开状态下可以放置待烤食材、调味瓶、烧烤夹等常用工具，不需要使用时可以向下翻折收纳，减少整体存放时的占地空间。烤网上方设置了可翻转的提握式防护架，翻转至抬起状态时可以配合隔热手套快速提起烤网，方便添加炭火或者清理炭灰，翻转至落下状态时可以作为烤网的防护限位，避免搬运过程中烤网移位脱落。

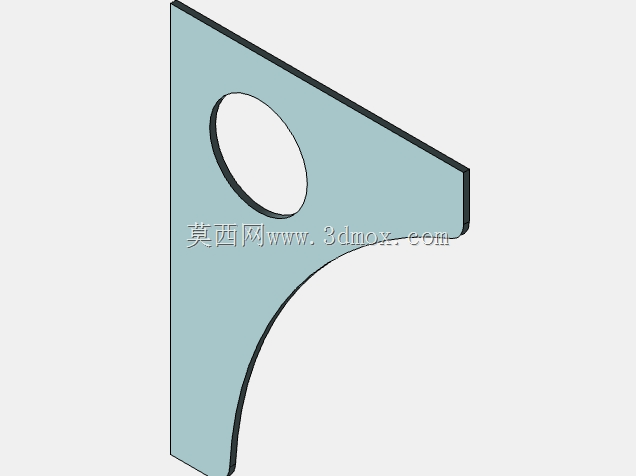

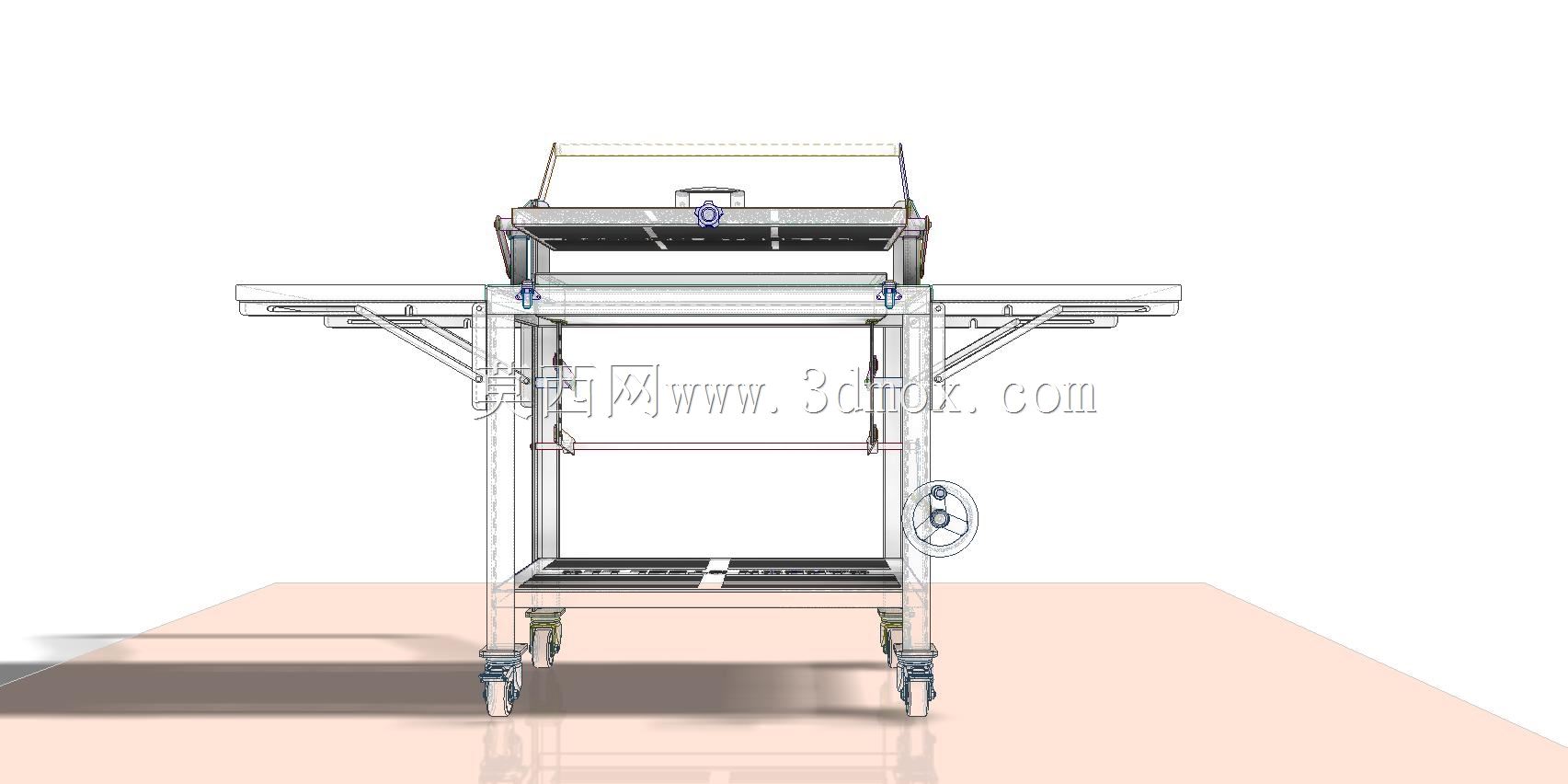

　　主体框架下方设置了分层式置物搁板，搁板采用镂空条式结构，既可以放置备用炭火、一次性餐盘等较重物品，镂空设计也能避免户外使用时积水积灰，降低清洁难度。底部四个支撑腿末端均安装了带刹车功能的万向脚轮，在平整的营地路面、庭院地砖上可以轻松推动转移位置，不需要多人抬运，到达指定位置后踩下刹车即可锁定轮体，避免使用过程中设备滑动移位。支撑腿与框架的连接位置做了三角加强筋结构，提升整体框架的抗扭刚度，即使单侧置物台放置较重食材，也不会出现框架变形、侧倾的问题。

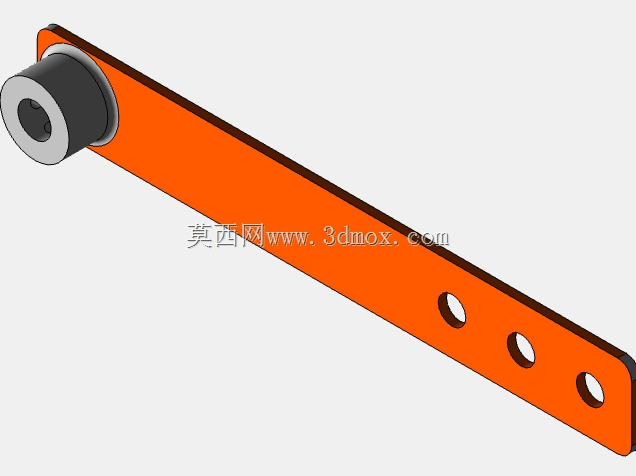

　　从安装边界与尺寸适配来看，整体结构展开后的横向宽度控制在常规家用SUV后备箱的容纳尺寸范围内，侧置物台翻折后整体宽度进一步缩小，不需要完全拆解就可以放入多数家用车辆的后备箱，满足户外携带的需求。各转动铰接位置均采用可拆卸的销轴连接，长期使用出现磨损后可以快速更换销轴，不需要整体更换结构件，降低后期维护成本。烤网与框架的配合采用滑槽式限位结构，不需要额外紧固件就可以完成烤网的固定，拆卸清理时只需要沿滑槽抽出即可，操作流程简单。

　　设计过程中针对户外使用的环境特性做了多处细节优化，所有金属结构件的连接位置都做了圆角过渡处理，避免尖锐边角划伤使用者；置物台采用的木质板材做了防烫隔热的结构间隙设计，与金属框架之间预留了空气隔热层，避免长时间烤制过程中金属框架的热量传导到木质台面上导致台面烫损；底部搁板与地面预留了足够的离地间隙，即使在不太平整的户外草地、砂石地面上放置，也不会出现搁板剐蹭地面的问题，同时也能避免地面潮气直接侵蚀框架底部。

　　从功能拓展性来看，框架侧面预留了工具挂杆的安装孔位，使用者可以根据自身需求加装挂杆，悬挂烧烤刷、锡纸、点火器等小件工具；烤网位置的安装尺寸做了通用化设计，可以适配市面上多数同尺寸的成品烤网，后期更换配件不需要单独定制。整体结构没有采用复杂的异形曲面零件，所有金属构件均为常规型材加工而成，加工工艺门槛低，个人爱好者也可以根据三维模型拆解下料自行制作，不需要特殊的加工设备。
