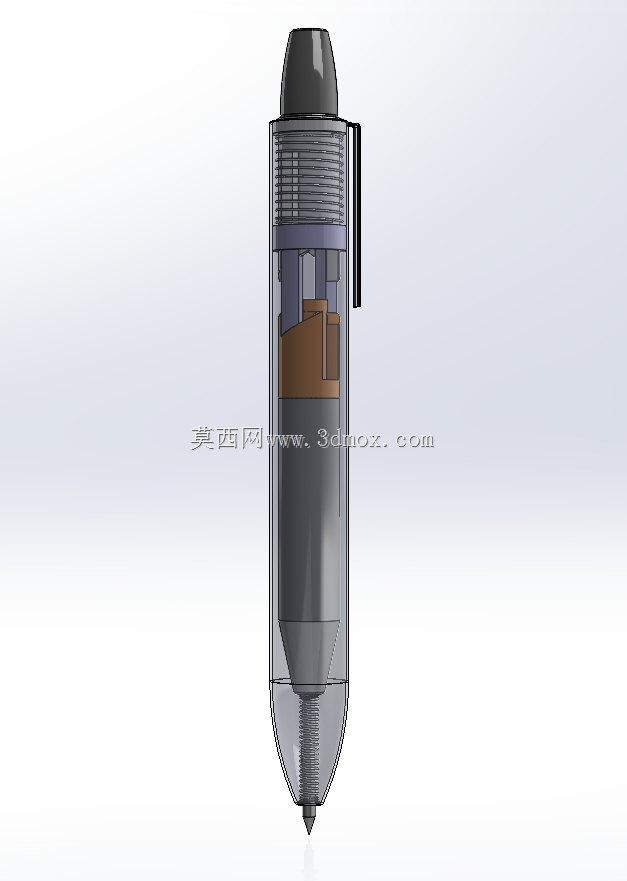

带双击伸缩出芯结构的圆珠笔内部机构

　　日常书写场景中，按动式圆珠笔的双击出芯结构是小型精密机械传动的典型应用，这类结构无需额外笔帽防护，通过按压动作即可完成笔尖的伸出与收回，广泛适配学生书写、办公记录、工业现场标记等多类使用场景，相比传统插拔帽式圆珠笔，能有效避免笔帽丢失、笔尖干涸漏墨的问题，同时单手即可完成操作，适配手持记录、快速标记的使用需求。该结构整体集成在笔身内部的狭长空间内，所有传动零件均沿笔身轴向排布，充分利用圆柱形笔管的内部容积，没有额外的径向突出结构，不会破坏笔身的握持手感与外观整体性。

　　从功能实现逻辑来看，这套双击机构核心依靠棘轮齿槽的错位配合、弹簧的复位推力以及导向筋的限位作用完成动作循环：第一次按压笔尾时，内部的推杆带动棘轮组件沿轴向移动，配合笔身内壁的导向斜槽完成周向旋转，卡入对应定位槽位，此时笔芯夹持座被推杆推动向前，克服笔芯复位弹簧的弹力将笔尖伸出笔嘴，保持书写状态；第二次按压笔尾时，棘轮组件再次沿导向斜槽旋转，脱离定位卡槽，在复位弹簧的推力作用下，推杆与笔芯夹持座同步回退，笔尖收回笔嘴内部，完成收纳动作。

　　设计过程中需要重点控制各传动零件的轴向尺寸链，笔身内壁的导向槽角度、棘轮齿的啮合深度、弹簧的预紧力与行程长度都需要反复匹配：导向槽角度过小会导致按压卡顿，角度过大则容易出现锁止失效、笔尖自动回缩的问题；棘轮齿的啮合深度需要控制在0.8-1.2mm区间，深度过浅会受书写震动影响出现脱扣，深度过深则会导致第二次按压时无法顺利脱开复位；弹簧的弹力需要匹配按压手感，弹力过大会导致按压力度过大影响使用体验，弹力过小则无法顺利推动机构复位，同时还要预留笔芯的装配公差，适配不同规格标准圆珠笔芯的长度差异。

　　外形与安装边界方面，整套机构完全适配标准按动圆珠笔的笔身尺寸，最大外径不超过10mm，整体轴向长度控制在90mm以内，所有零件均采用同轴装配方式，不需要额外的紧固件连接，依靠笔身外壳的内壁限位即可完成整体固定，装配时只需按顺序将复位弹簧、笔芯夹持座、棘轮传动组件、尾按按钮依次装入笔管，最后卡合笔嘴与笔夹即可完成总装，装配流程简单，适合大批量自动化生产。结构设计上充分考虑了长期使用的磨损问题，棘轮与导向槽的接触位置做了小圆弧过渡处理，避免应力集中导致的零件断裂，同时传动接触面的粗糙度要求控制在Ra1.6以下，减少反复按压过程中的磨损量，保证机构的使用寿命满足万次以上按压的使用要求。在实际建模过程中，所有零件的配合公差都按照小尺寸精密零件的装配要求设定，滑动配合面采用H7/g6的间隙配合，保证动作顺畅无卡滞，卡合定位面采用小过盈配合，避免使用过程中出现零件松脱。这套结构除了应用在圆珠笔上，其核心的双击锁止传动逻辑还可以拓展应用到小型伸缩工具、触控笔、便携标记笔等同类需要轴向伸缩锁止的小型产品上，通过调整零件尺寸与弹簧参数即可适配不同的伸缩行程与推力需求。
