轮胎式静碾压路机三维结构设计

项目分类:专用车 发布时间:2024-12-12 ID:842885
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计
  • 轮胎式静碾压路机三维结构设计

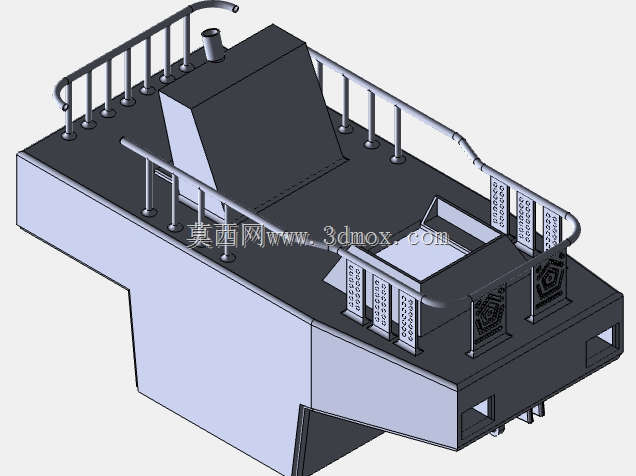

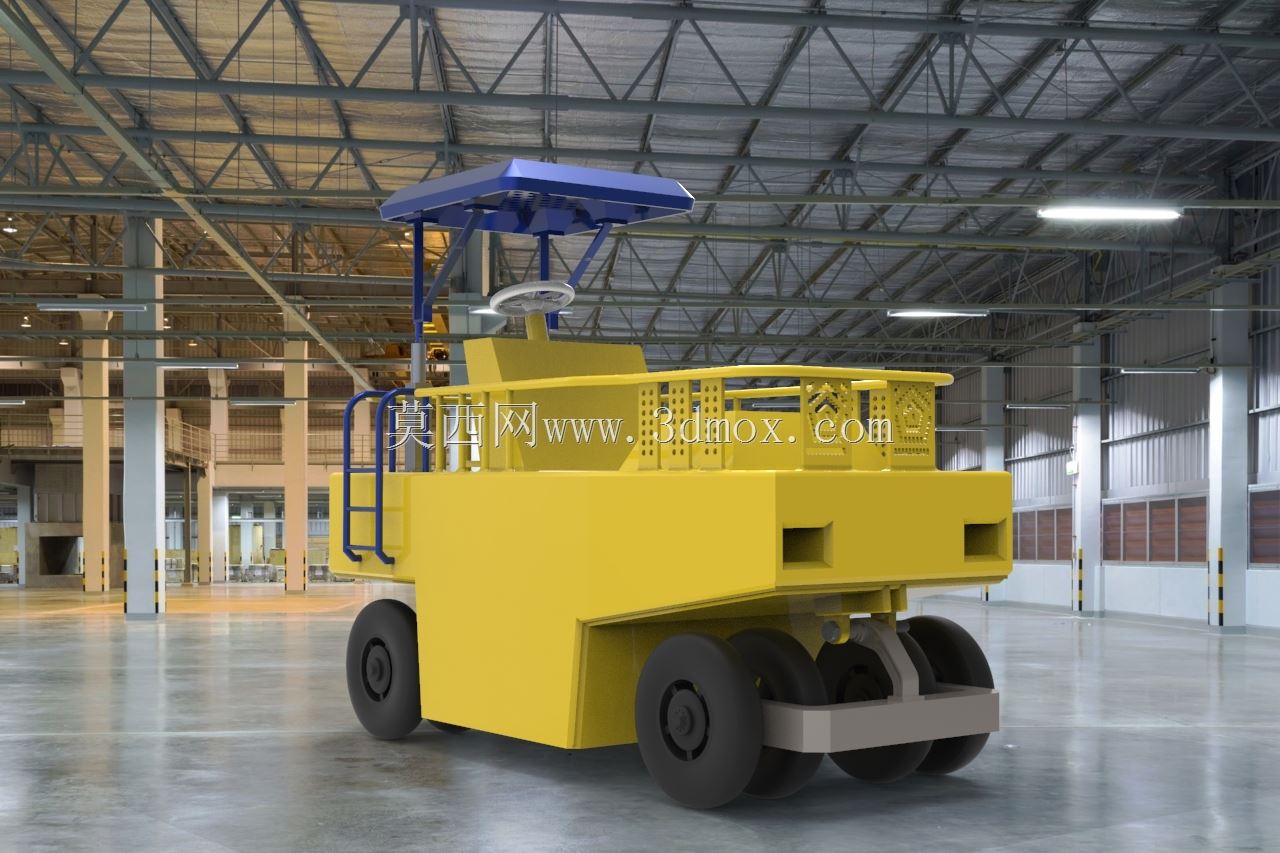

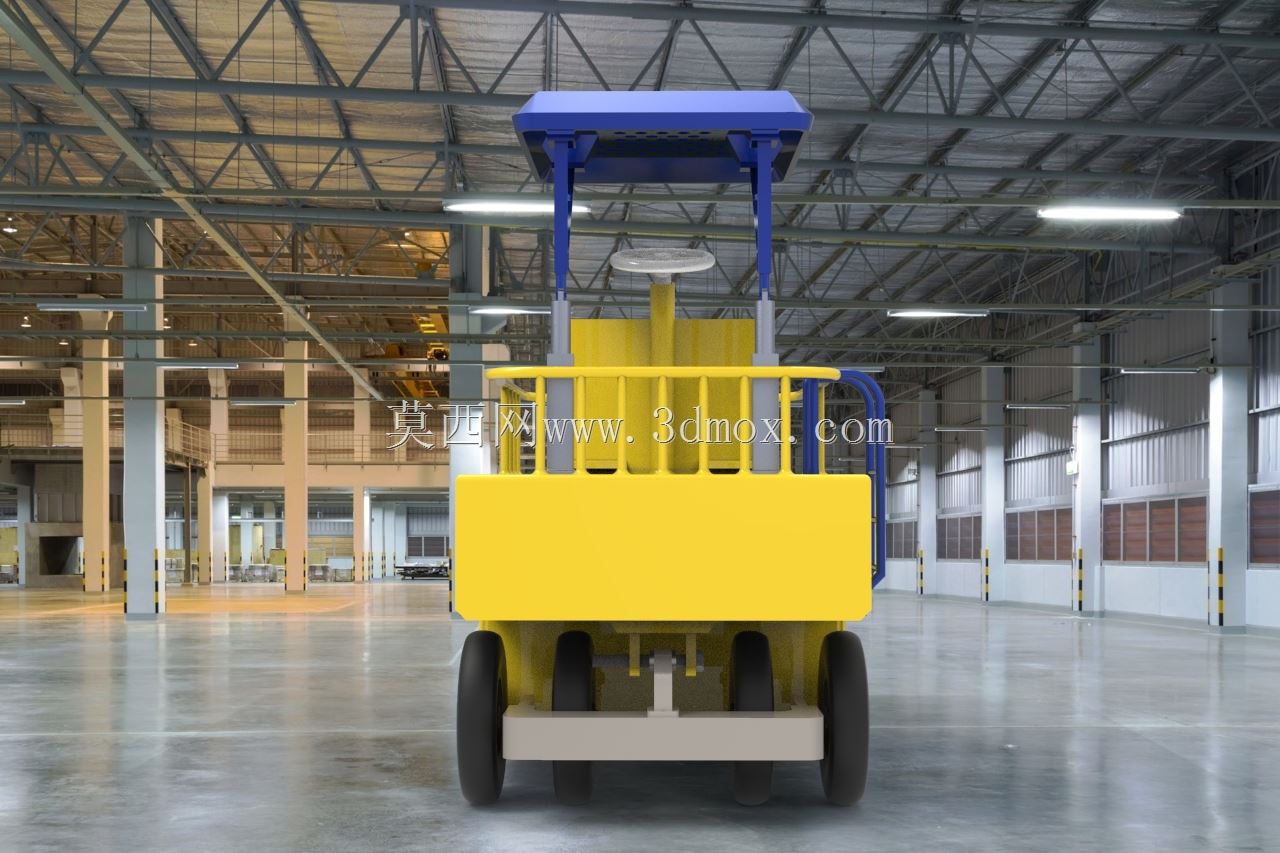

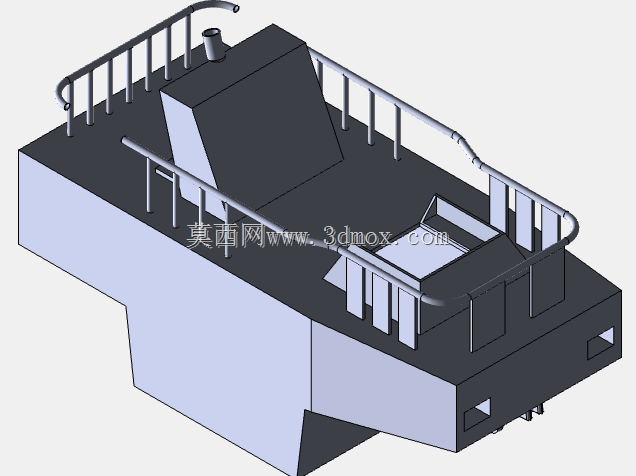

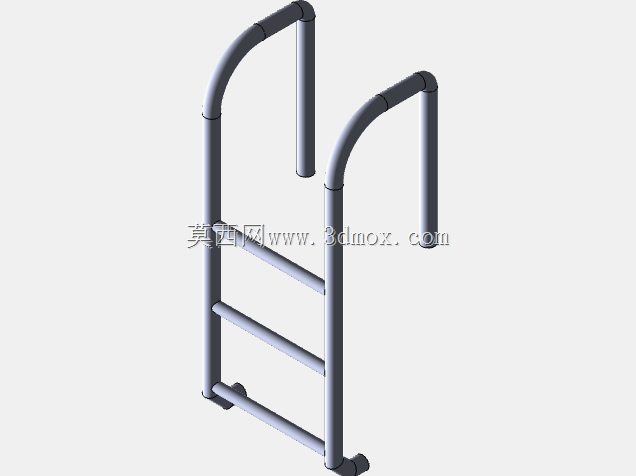

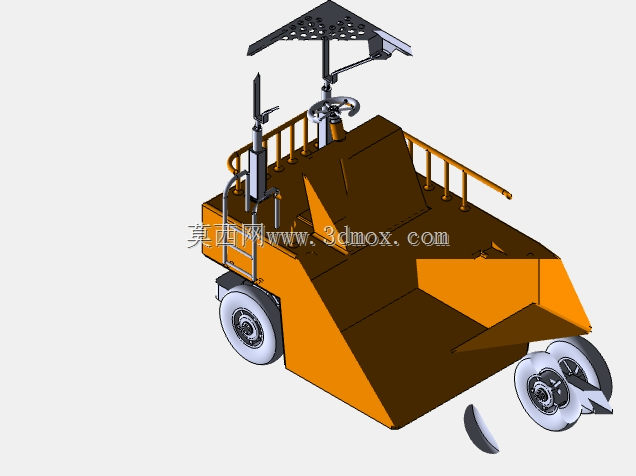

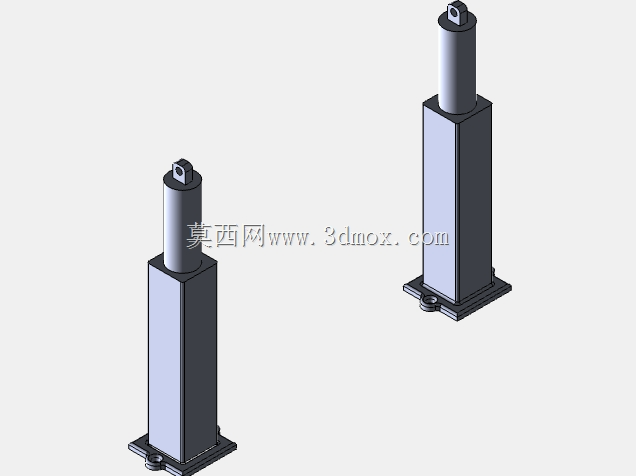

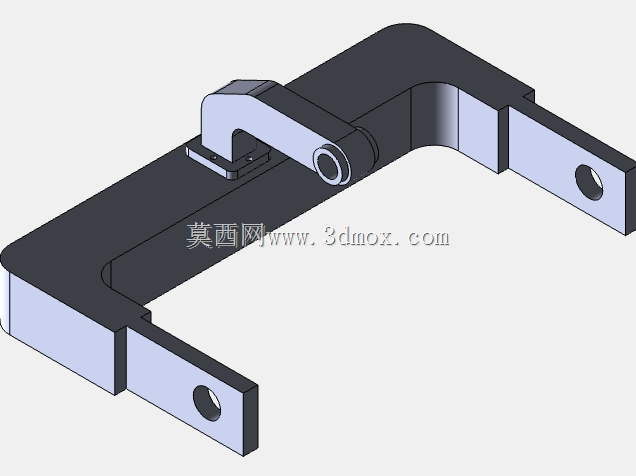

  从结构布局来看,整机采用前单转向轮组、后多组驱动压实轮组的排布,前桥设置独立转向机构,转向立柱上方布置带遮阳顶棚的操作位,操作位周边设置安全防护栏杆,既保证操作人员的视野覆盖范围,也能在露天作业时遮挡直射阳光,降低长时间作业的疲劳感。机身主体为箱型焊接结构,内部预留配重填充空间,可根据作业工况调整配重块数量,适配不同压实度要求的作业面,机身侧面设置检修爬梯,方便日常对动力系统、传动机构的维护保养,爬梯踏步做防滑纹理处理,雨天作业时也能保证上下操作的安全性。这款轮胎式静碾压路机的三维结构,完全围绕市政道路、厂区地坪、小型基建项目的压实作业需求搭建,区别于大吨位振动压路机的强激振作业模式,该设备依靠自身配重与多组轮胎的柔性接触特性,完成沥青面层、稳定土层、级配碎石层的终压与复压工序,尤其适合对压实平整度要求高、不能产生骨料破碎的作业场景,比如小区沥青路面罩面、厂区环氧地坪下的基层压实、人行道铺装前的路基整平,都能通过该设备的柔性压实特性,避免刚性压轮带来的表层裂纹与骨料破碎问题。

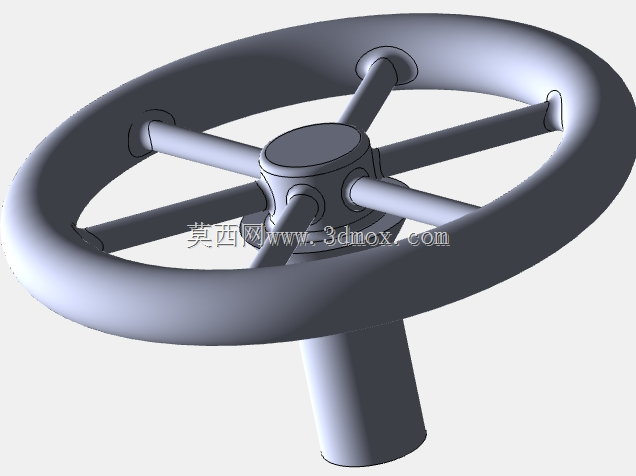

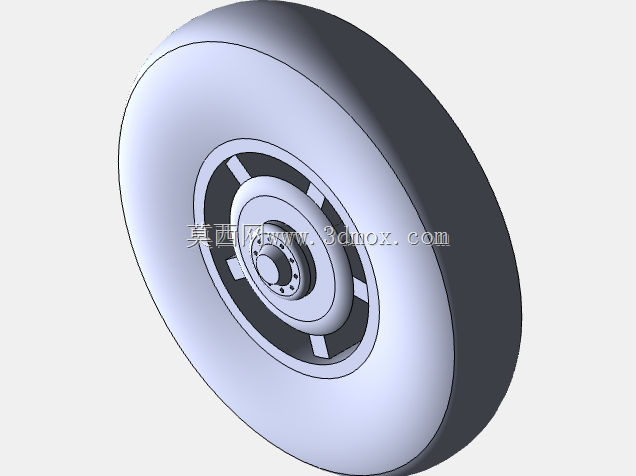

  设计过程中优先考虑了作业边界的适配性,整机宽度控制在2.2米以内,长度控制在4.5米,转弯半径小于6米,能够在狭窄的厂区道路、老旧小区改造的狭小作业面灵活转场,不会因为设备尺寸过大无法进入作业区域。前后轮组的重叠量经过反复校核,保证作业过程中不会出现漏压区域,轮胎采用光面工程轮胎,胎压可根据作业面材质调整,压实沥青面层时降低胎压增大接触面积,避免出现轮胎印痕,压实路基时提高胎压增强线压力,提升压实效率。传动系统采用液压传动布局,没有复杂的机械换挡结构,操作手柄集中布置在操作位右侧,前进、后退、转向、制动的操作逻辑符合工程机械设备的通用操作习惯,操作人员不需要长时间培训即可上手作业。

  制动系统包含行车制动与驻车制动两套独立机构,行车制动采用液压钳盘式制动,响应速度快,驻车制动采用机械锁止结构,设备停放在坡道上时不会出现溜车风险。机身尾部设置配重安装位,可根据作业需求额外加装附加配重,最大作业配重下的线压力可达350N/cm,能够满足高等级公路辅道的压实要求,最小配重状态下可完成人行道、广场砖基层的轻量压实,不会压坏下方的管线结构。轮组的悬挂采用刚性铰接结构,保证每个轮胎都能贴合不平整的作业面,即使是有横向坡度的作业区域,也能保证所有轮胎均匀接地,不会出现个别轮胎悬空导致压实度不均匀的问题。

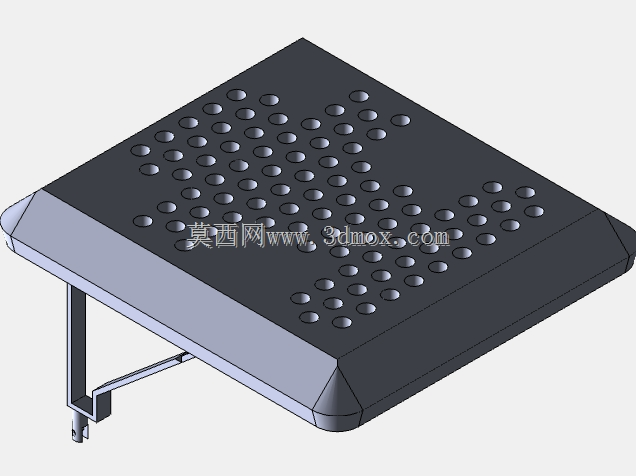

  操作位的座椅采用可调节结构,可根据操作人员的身高调整前后位置与靠背角度,长时间作业时能降低腰部疲劳,操作位下方设置减震垫,减少设备作业时的震动传递到操作人员身上。整机的所有润滑点都集中布置在机身外侧,日常保养时不需要拆解机身结构即可完成注油保养,降低后期维护的时间成本。液压管路采用分层排布,高压管路与回油管路分开固定,避免管路之间的摩擦导致破损,管路接头采用标准液压接头,后期更换配件时不需要定制特殊规格,降低配件采购成本。散热系统布置在机身侧面迎风位置,连续作业时也能保证液压油温度处于正常工作区间,不会因为油温过高导致传动效率下降。该模型的结构细节完全还原真实设备的装配关系,每个部件的安装间隙、连接方式都按照实际工程要求设计,可用于结构教学、作业场景模拟、设备选型参考等场景,能够直观展示轮胎式静碾压路机的结构组成与作业原理。
