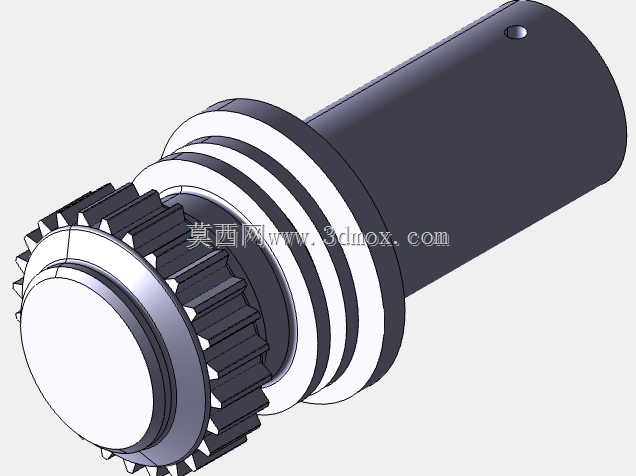

这款减压阀芯的结构设计,首先要匹配中小通径的工业气动、低压液压管路的安装需求,其主体采用长圆柱直插式布局,安装时可直接嵌入阀座的预留腔体内,外侧的多道环形密封槽可适配O型圈或格莱圈,实现阀芯与阀腔内壁的径向密封,避免介质从装配间隙处发生内漏,安装边界上,阀芯的插入段外径与阀腔保持H7/h6的间隙配合,既保证装配时的顺畅推入,又能限制阀芯工作时的径向晃动量,避免调节过程中出现卡滞。前端的齿形滚花结构是手动调节的施力部位,不需要额外配套调节手柄,操作人员可直接通过齿面施加扭矩,调整阀芯内部节流口的通流面积,齿形的齿高、齿距都经过适配,戴劳保手套操作时也不会出现打滑,齿形根部做了小圆角过渡,避免应力集中导致长期使用后齿部崩损。阀芯端部的端盖结构采用压合式装配,和主体的同轴度控制在0.02mm以内,保证内部弹簧、节流塞等零件的装配对中度,避免阀芯动作时出现偏磨。从实际应用场景来看,这类阀芯多用于小型气源处理单元、实验室气路调压装置、小型液压站的支路减压环节,相比传统带外置手柄的减压阀结构,这种直装式阀芯的整体轴向尺寸更短,可集成在集成阀块的内部,不需要在阀块外侧预留调节手柄的操作空间,能大幅缩小整套阀组的安装体积,适合空间受限的设备气路、液路布局。
设计过程中,首先要确定的是减压回路的额定通流能力,根据通流能力反推内部节流锥面的开度行程,这款阀芯的调节行程控制在5mm以内,配合内部的复位弹簧刚度,可实现进口压力0.3-1.0MPa区间内,出口压力稳定在0.1-0.6MPa的调节范围,弹簧的预压缩量在装配时通过端盖的压入深度进行校准,保证初始调压位置的压力输出精度。阀芯侧壁的径向小孔是压力反馈通道,可将出口侧的介质压力直接导入弹簧腔,实现出口压力的自平衡,当出口压力超过设定值时,反馈压力推动节流塞向关闭方向移动,减小节流口通流面积,自动降低出口压力,当出口压力低于设定值时,弹簧推动节流塞开大节流口,提升出口压力,整个动态调节过程的响应时间控制在0.2s以内,可满足大多数工业管路的压力稳定需求。
外形尺寸上,阀芯主体的外径根据通径不同做了系列化适配,这款对应DN6通径的规格,主体外径18mm,总长度62mm,外侧的三道密封槽间距为4mm,槽深1.8mm,可适配线径1.8mm的丁腈橡胶O型圈,密封槽的槽口做了0.2mm的倒角,避免装配时切伤密封圈。前端的齿形调节段外径为20mm,比主体外径大2mm,装配到位后齿形段的端面刚好和阀座的外端面齐平,既不会突出阀座表面影响其他元件安装,也不会凹陷过深导致调节时工具无法施力。阀芯尾端的定位小孔是装配工艺孔,在阀芯内部零件组装时用于定位夹具,保证各零件的同轴度,装配完成后该孔不参与介质流通,也不会影响密封性能。
从结构可靠性角度考虑,阀芯的所有棱边都做了去毛刺处理,内部流道的转角处做了R1的圆角过渡,避免介质高速流过时产生涡流,同时也能减少流道对介质的阻力,降低压力损失。和常规的减压阀芯相比,这款结构取消了外置的调节螺杆、锁紧螺母等零件,所有功能零件都集成在阀芯主体内部,整体零件数量减少了40%,不仅降低了加工和装配成本,也减少了可能出现泄漏的密封点,长期使用的维护成本更低。在实际选型时,需要注意阀芯的密封材质适配介质类型,普通丁腈橡胶密封可适配常规空气、矿物液压油介质,如果是腐蚀性介质则需要更换氟橡胶材质的密封圈,同时要确认阀座的腔深尺寸和阀芯的总长度匹配,避免装配后端盖压合过紧导致弹簧预压缩量过大,初始输出压力超出设计范围。
