芯通SIM7090 LGA封装4G通信模组结构

　　在物联网终端设备的结构开发流程中，通信模组的选型与安装适配是直接决定设备联网稳定性、整机结构紧凑度的核心环节，芯通SIM7090作为SIM70X0系列里尺寸最小的LGA封装4G LTE调制解调器，在各类对安装空间有严苛要求的低功耗物联网场景中有着极高的适配价值。从实际工程应用场景来看，这类小尺寸LGA封装通信模组常被用于智能抄表终端、资产定位追踪器、可穿戴工业监测设备、共享类自助终端、小型环境监测传感节点这类对整机体积控制严格的产品中，这类设备往往需要在有限的内部空间里集成主控单元、传感模块、供电单元与通信单元，过大的通信模组会直接挤压其他部件的安装空间，甚至迫使整机外壳尺寸放大，违背产品小型化的设计初衷。

　　从产品功能特性来看，这款4G调制解调器采用LGA贴片式封装，相较于传统的插卡式模组，LGA封装的焊接可靠性更高，在存在持续振动的工业场景、户外移动类设备场景中，不会出现接插件松动导致的通信断连问题，同时LGA封装的焊盘直接与PCB板贴合，信号传输路径更短，射频性能的一致性更容易在批量生产中得到保障。作为同系列尺寸最小的型号，它在保证4G LTE通信能力的前提下，尽可能压缩了自身的占用空间，能够适配更多紧凑型终端的设计需求。

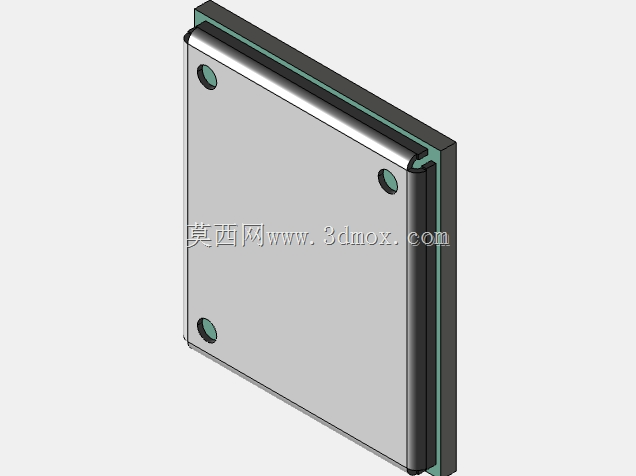

　　在产品设计思路上，这款模组的结构设计完全围绕贴片量产的工艺需求展开，整体采用方正的薄型化外形，四个边角位置设置了圆形的定位安装孔，这些孔位一方面可以在SMT贴片过程中配合治具完成精准定位，避免贴片偏移导致的焊接不良，另一方面也可以在对可靠性要求极高的场景中，配合固定胶或者微型固定件完成二次加固，进一步提升模组在强振动环境下的连接可靠性。模组侧边的分层结构设计，是为了适配LGA封装的焊盘排布，将射频相关引脚、电源引脚、数据交互引脚做分区排布，减少不同信号之间的串扰，同时这种阶梯式的边缘结构也能在焊接过程中让焊锡更好地浸润焊盘，降低虚焊、连锡的不良率。

　　从外形尺寸与安装边界来看，这款模组采用薄型方正设计，整体厚度控制在极低的水平，能够适配厚度仅十几毫米的超薄类终端设备，在做PCB布局时，需要在模组投影区域的下方避免布置过高的元器件，同时要预留出射频走线的避让空间，电源引脚附近需要按照规格要求布置对应的滤波电容，保证模组在发射信号时的电源稳定性。安装时除了焊盘焊接之外，边角的定位孔可以根据实际场景选择是否加装固定结构，在静态安装的室内终端场景中，仅靠SMT焊接的强度就足以满足长期使用需求，而在车载类、户外移动类存在持续冲击振动的场景中，就需要利用定位孔做辅助固定，同时在模组与PCB之间填充导热胶，既可以提升抗震能力，也能将模组工作时产生的热量传导到PCB板上散出，避免长时间高负载工作时出现过热降频的问题。

　　在实际结构选型过程中，选用这款模组时需要提前在三维布局阶段核对好模组的三维尺寸与周边器件的安全距离，尤其是射频天线的馈线位置，要避免与金属结构件距离过近导致信号屏蔽，同时要考虑到后期生产过程中的SMT工艺公差，在模组周边预留足够的维修空间，方便后期出现故障时的返修操作。不同于大尺寸的通用通信模组，这款小尺寸LGA模组的结构适配需要更精细化的布局考量，既要保证安装可靠性，也要兼顾散热、信号屏蔽、生产工艺性等多方面的需求，才能让模组的通信性能得到充分发挥。
