冲击式水轮机转轮金属结构三维设计

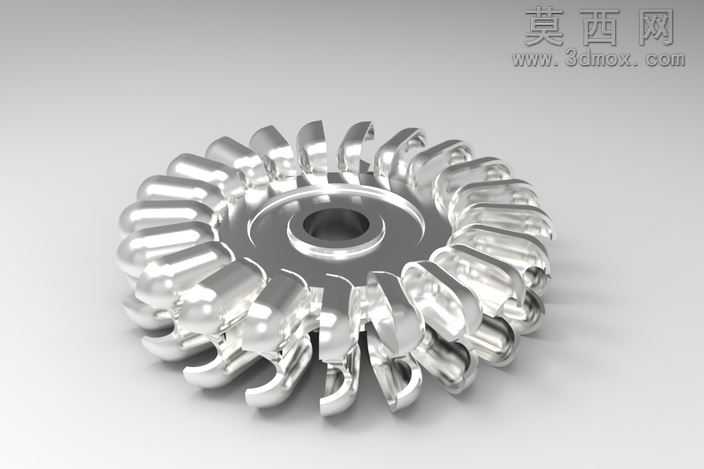

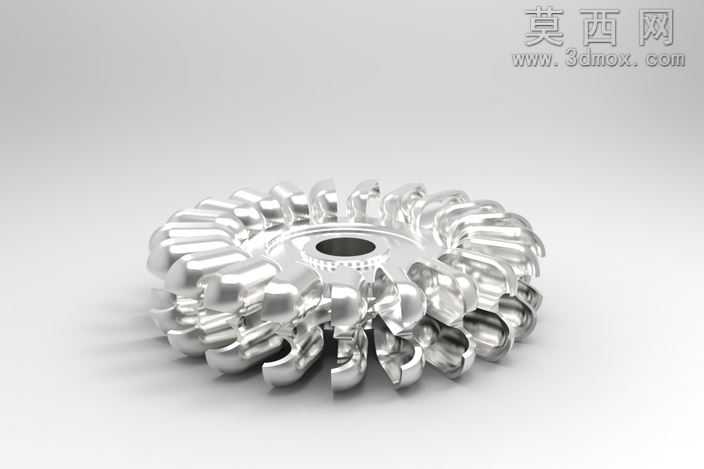

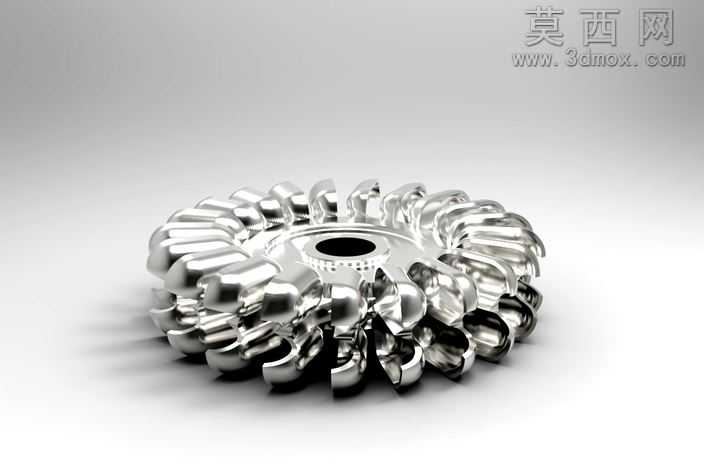

本作品为冲击式水轮机核心转轮部件的三维建模设计，建模过程严格遵循冲击式水轮机的水力设计原理与机械加工工艺要求，首先通过参数化草图绘制确定转轮的整体轮廓基准，以中心轮毂的安装轴孔为定位原点，依次完成轮毂基体、轮盘支撑结构、水斗叶型的分步建模。建模阶段针对水斗的复杂曲面特征，采用多截面曲面放样结合曲面修剪、加厚的方式构建，精准还原水斗的进水边、出水边、斗叶曲面的曲率变化，保证每个水斗的叶型角度、安装位置沿轮盘周向均匀分布，相邻水斗之间的间隙经过反复校核，既避免运转过程中出现结构干涉，也匹配水力冲击的流道设计要求。材质设置阶段为还原金属转轮的真实质感，采用抛光不锈钢材质参数，调整金属反射率、粗糙度与环境光遮蔽参数，搭配柔和的影棚级三点布光进行渲染，最终呈现出金属构件的高光质感与精密加工的细节特征，清晰展现出水斗边缘的倒角、轮毂端面的安装孔位、轮盘与水斗衔接处的过渡圆角等细节结构。设计过程中重点考量转轮的动平衡特性，所有水斗的重量分布、形位公差均沿中心轴对称设置，轮毂中心的安装孔预留了键槽定位结构，可直接匹配传动轴的装配需求，轮盘背面的加强筋结构经过力学优化，在保证整体结构强度的前提下尽可能降低转轮自重，减少运转过程中的离心载荷。整体模型的结构拆分逻辑清晰，可直接用于后续的工程分析、虚拟装配演示以及加工工艺参考，曲面精度满足数控加工的参数导出要求，能够直观展现冲击式水轮机转轮的精密结构特征与工作原理。
