双叶片支柱轮毂适配结构设计

　　在小型流体控制、辅助传动以及模块化工装的配套结构里，这类双叶片结构的支柱轮毂，往往承担着周向定位、扭矩传递以及相邻组件对接的核心作用，区别于常规的一体式键连接轮毂，这种带开槽叶片的结构，更多是为了适配快装式的支柱组件，不需要额外做键槽铣削或者过盈压装，就能实现周向的同步转动。从实际应用场景来看，这类轮毂常配套在小型减压阀的调节端联动结构、实验室小型流体试验台的管路辅助支撑，以及模块化DIY传动组件里，尤其是和对应规格的三叶片支柱轮毂做兼容对接时，不需要更换整个传动端的安装基座，就能直接替换不同叶片数量的轮毂来调整传动间隙或者支撑跨度。

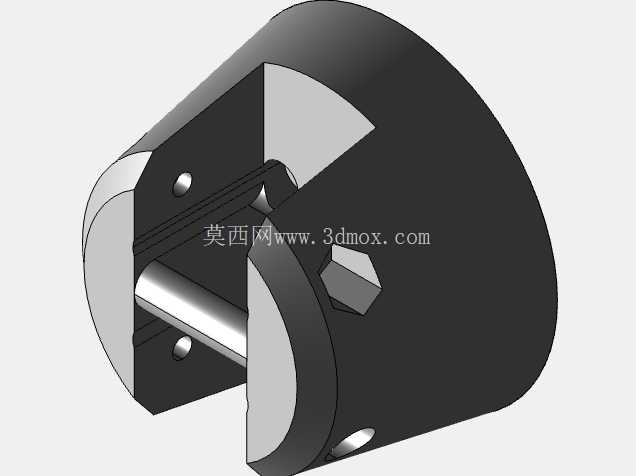

　　从功能特性上看，轮毂主体采用圆盘式的基座设计，端面预留的两个沉头安装孔，是用来穿设固定螺钉将轮毂锁紧在后端的转动轴端面上，避免轮毂在转动过程中出现轴向窜动；中心的贯通孔是和传动轴做间隙配合，孔径的公差带一般选H7级，既能保证装配时能顺利套入轴端，又不会因为间隙过大导致转动时出现径向跳动。侧面开出的双叶片卡槽，是和对应支柱上的凸台做卡合配合，卡槽的侧面做了小角度的导向倒角，装配时不需要严格对准角度，稍微转动轮毂就能让支柱凸台滑入卡槽内，卡合后接触面的贴合率要达到85%以上，才能保证扭矩传递时不会出现局部应力集中导致的卡槽崩边。轮毂侧面预留的内六角紧定螺钉孔，是在支柱卡入卡槽后，拧入紧定螺钉顶住支柱的侧面，防止传动过程中支柱因为振动从卡槽内脱出，紧定螺钉的端面做了凹坑设计，能增加和支柱表面的摩擦力，不会因为反复正反转出现松动。

　　设计思路上，这款轮毂优先考虑的是兼容互换性，整体的安装边界尺寸和常规三叶片支柱轮毂完全一致，圆盘基座的外径、中心安装孔的位置度、端面安装孔的孔距都和同系列产品保持统一，用户在做组件替换时不需要重新加工后端的安装法兰，也不需要调整轴的伸出长度，直接替换就能完成装配。叶片卡槽的宽度尺寸做了正公差设计，比配套支柱的卡合凸台尺寸大0.1mm，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大导致传动时出现回程间隙，对于需要精准调节开度的减压阀类应用场景，这个间隙量能保证调节时的动作响应及时，不会出现空行程。轮毂的整体厚度控制在刚好覆盖支柱卡合段的长度，不会因为厚度过大增加不必要的转动惯量，也不会因为厚度过小导致卡合接触面积不足，降低结构的承载能力。

　　从安装边界来看，圆盘基座的外圆没有突出的棱角，所有边缘都做了R0.5的圆角处理，避免装配时划伤操作人员，也不会在转动过程中剐蹭周边的管路或者线束；中心贯通孔的入口处做了1×45度的倒角，方便轴端导入，即使轴端有轻微的磕碰变形，也能顺利套入；端面的沉头孔深度刚好能让固定螺钉的头部完全沉入孔内，不会突出轮毂端面，避免转动时螺钉头部和周边的固定结构发生干涉。紧定螺钉孔的位置选在两个叶片卡槽的中间位置，拧入紧定螺钉时不会和卡槽内的支柱发生位置冲突，同时紧定螺钉的轴线垂直于中心孔的轴线，保证锁紧时的顶紧力方向正对支柱表面，不会出现侧向分力导致支柱偏斜。在实际装配验证中，这种结构的轮毂能承受的最大扭矩比同尺寸的单螺钉紧定轮毂高40%左右，因为卡合结构承担了大部分的扭矩传递，紧定螺钉只起到防松的作用，不会出现紧定螺钉被剪断的失效情况，适合在频繁正反转、有轻度振动的工况下使用。
