电池片料盒回转上下料用回流台结构

　　在光伏电池片生产的前段工序流转环节，料盒作为承载硅片完成多道制程的核心载具，其在不同工位间的回转、上下料衔接效率，直接决定整条产线的稼动率表现，本次涉及的回流台结构，正是针对电池片料盒在工序间的闭环回转需求设计的专用承载衔接部件。从实际产线布局来看，该结构通常布置在相邻制程设备的料端衔接位置，当上游设备完成单批次电池片的制程加工后，空料盒或载有成品片的料盒需要通过回流结构完成工位间的转移，避免人工转运带来的硅片磕碰、污染风险，同时大幅缩减料盒周转的等待时长。

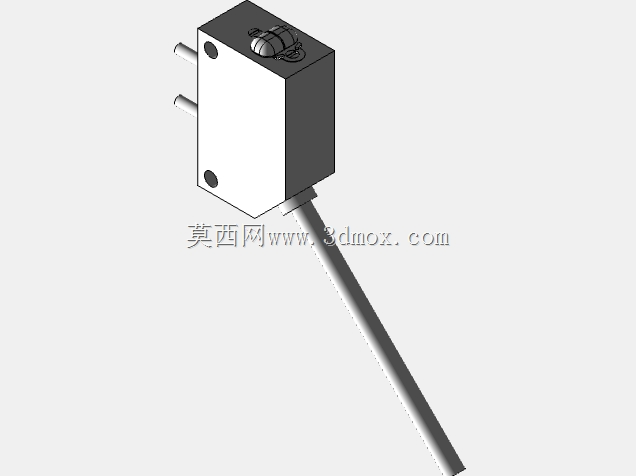

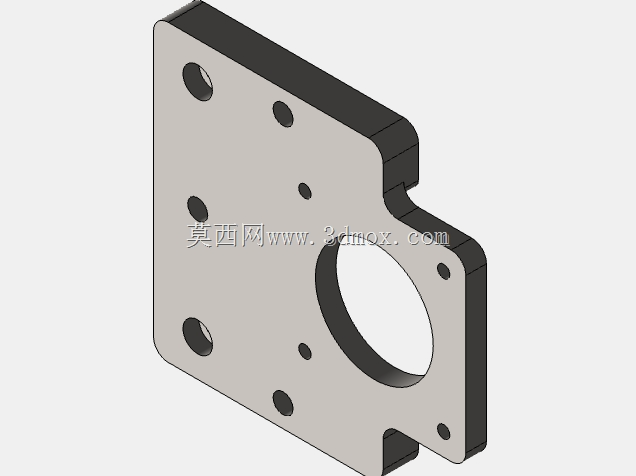

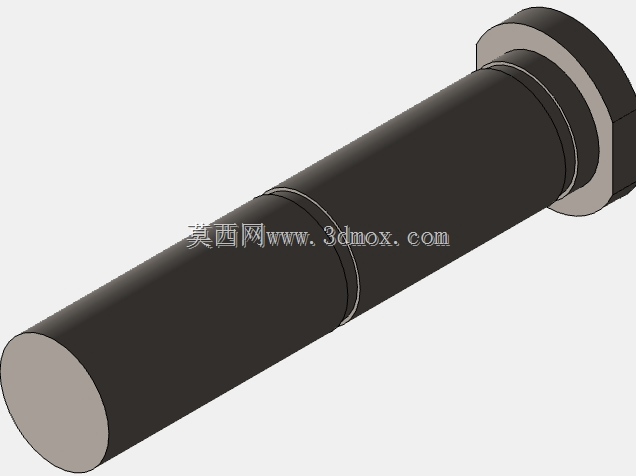

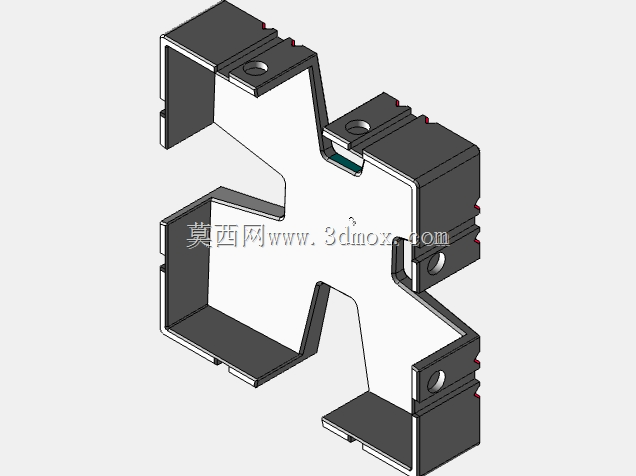

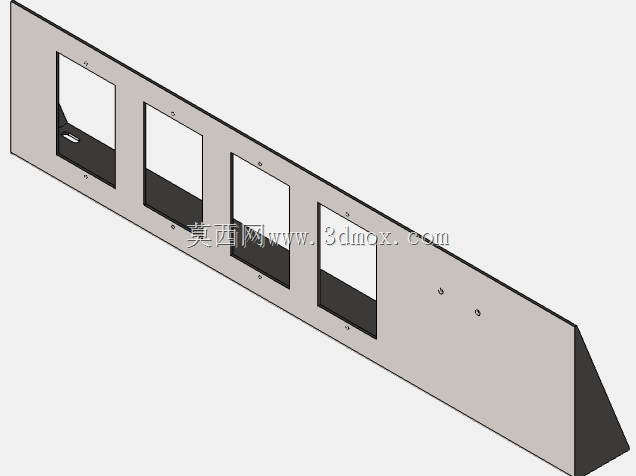

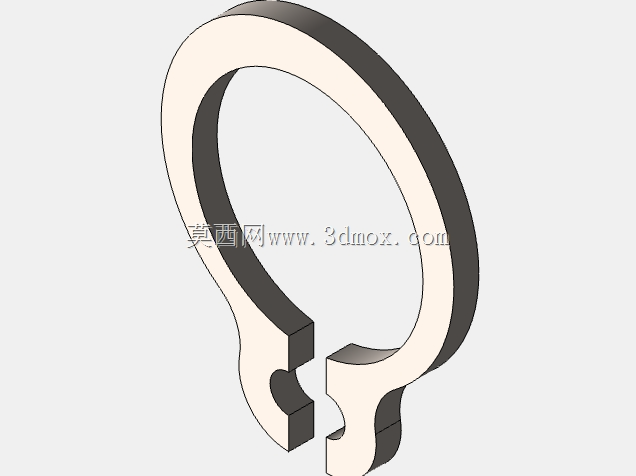

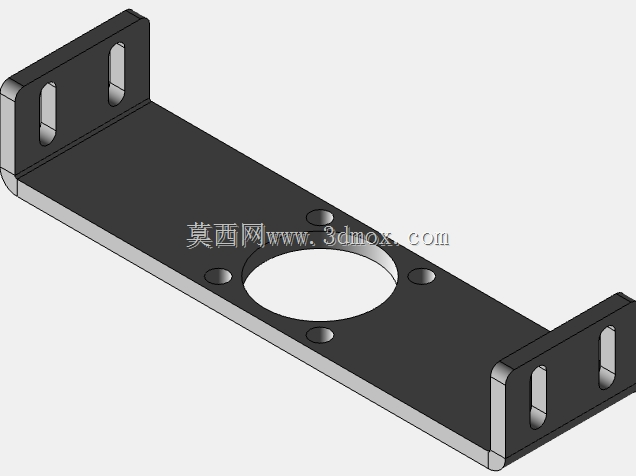

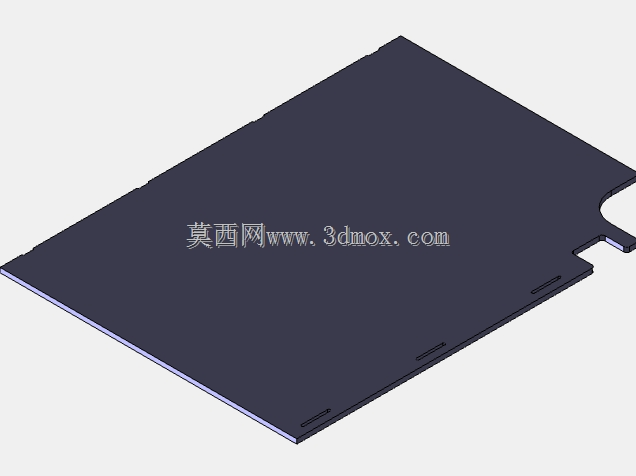

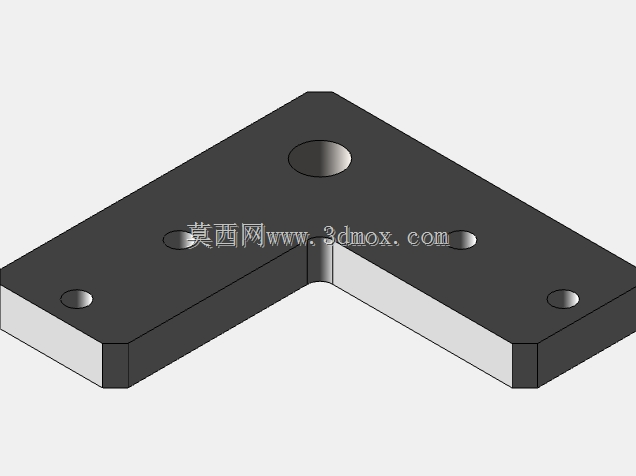

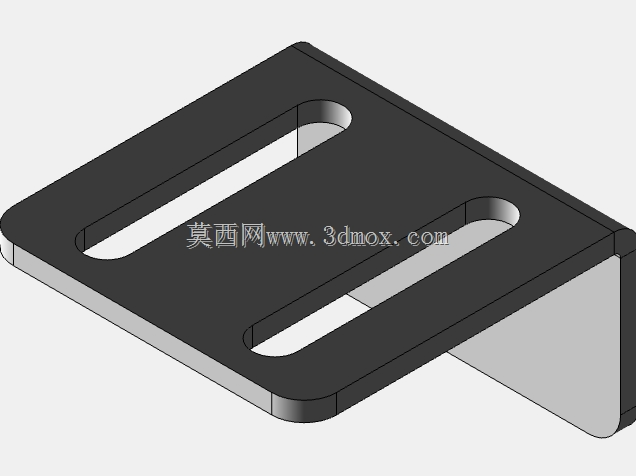

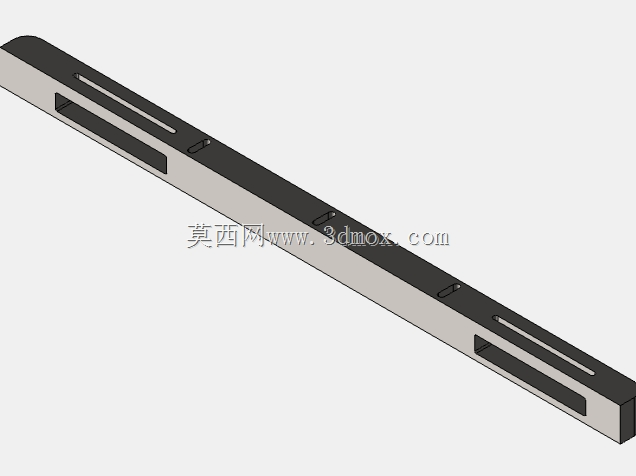

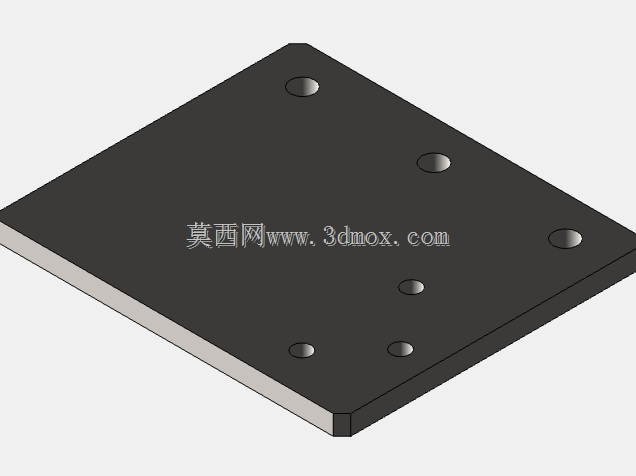

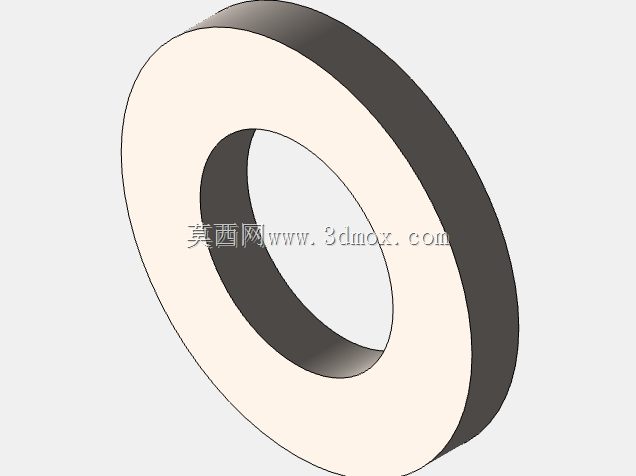

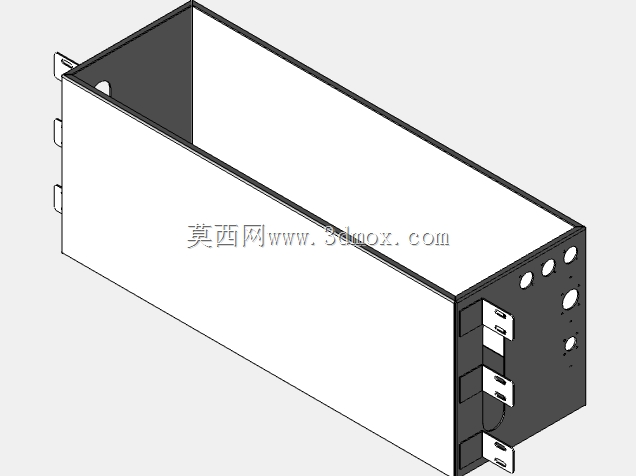

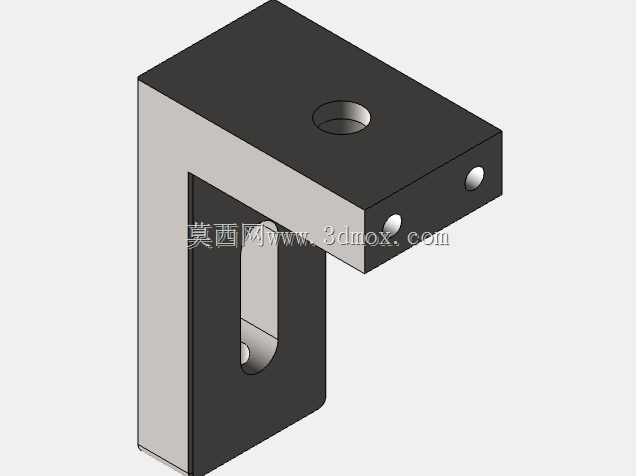

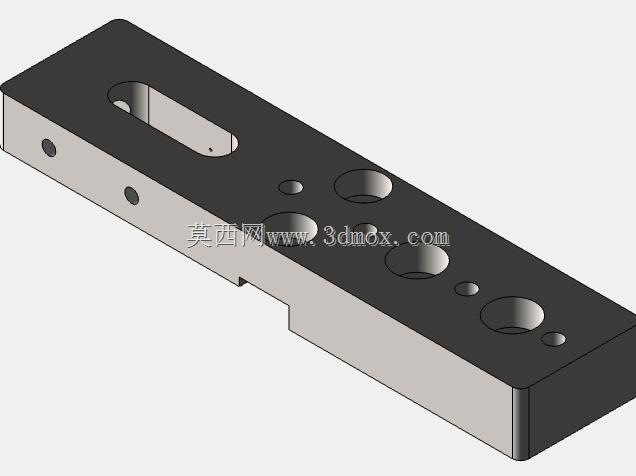

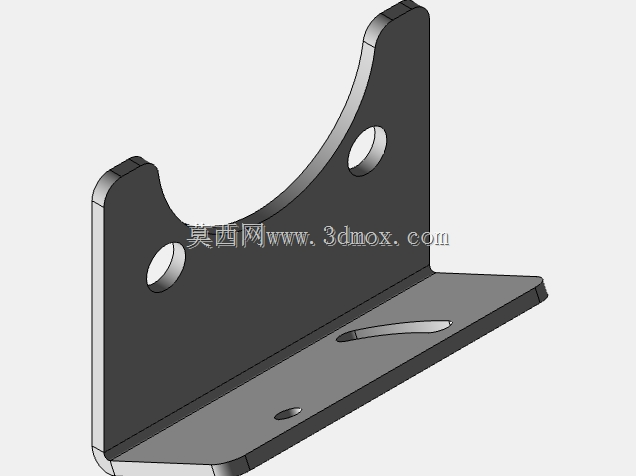

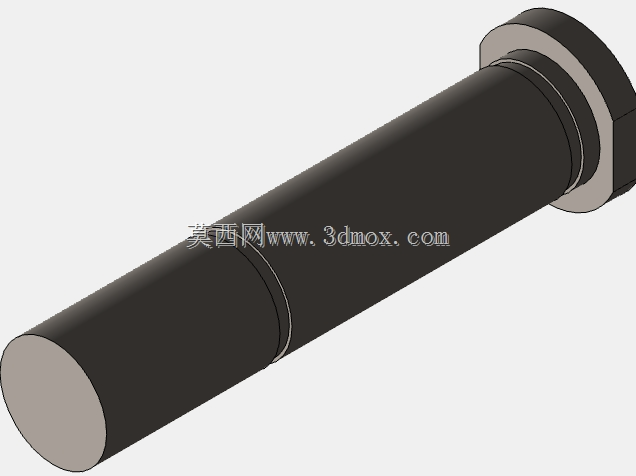

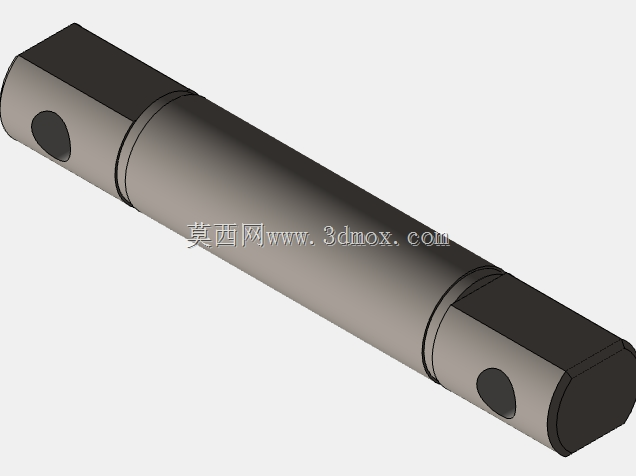

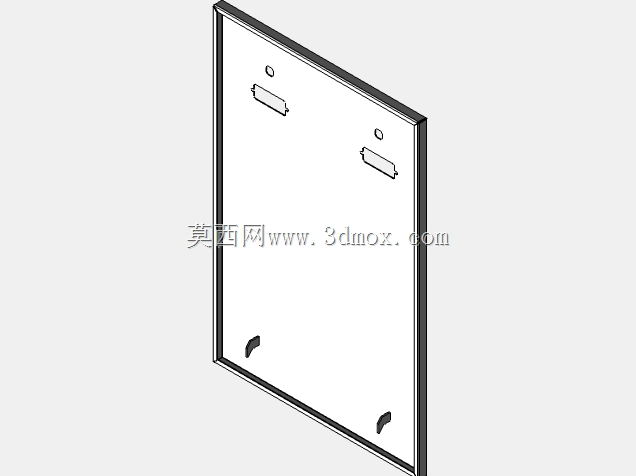

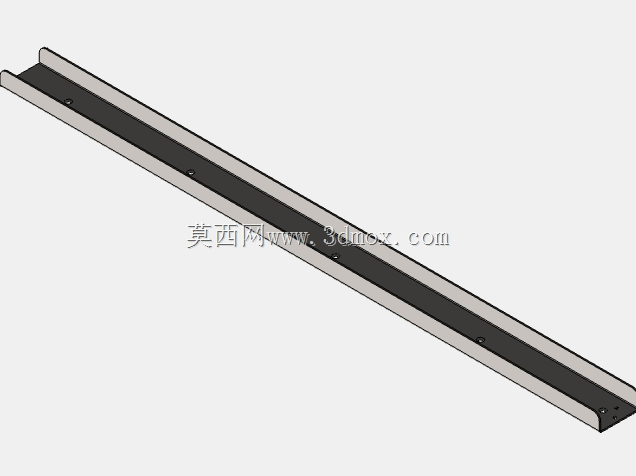

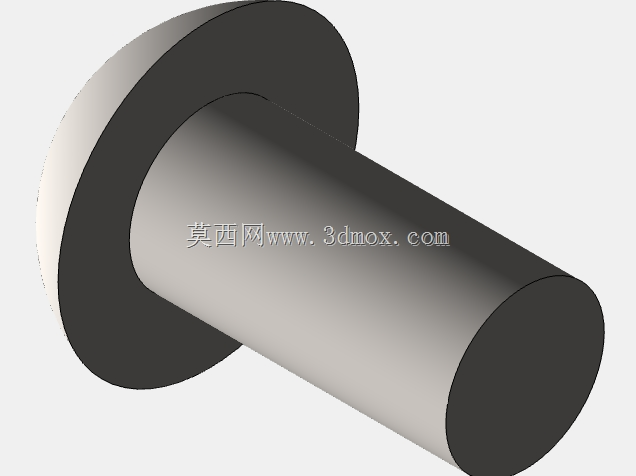

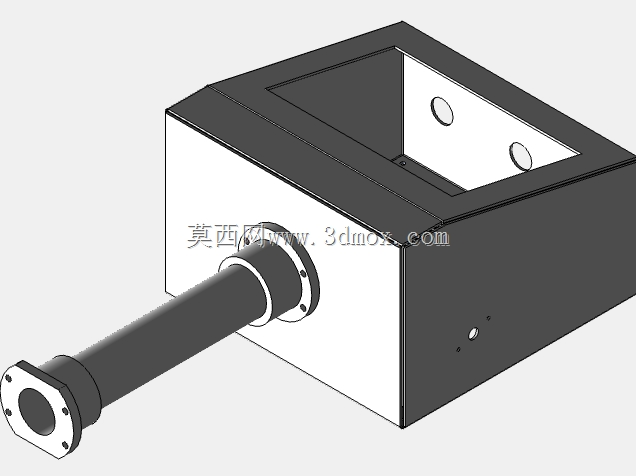

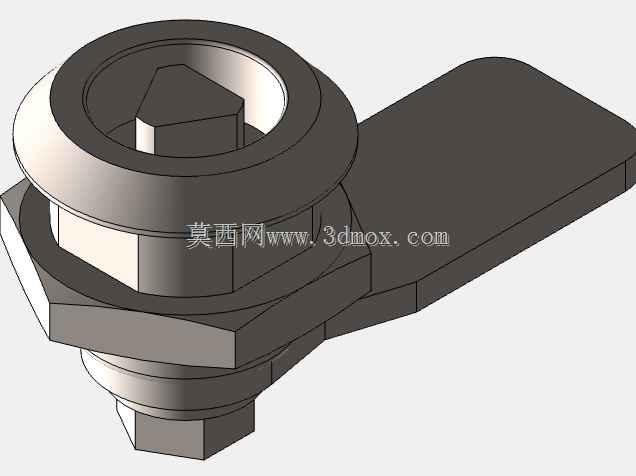

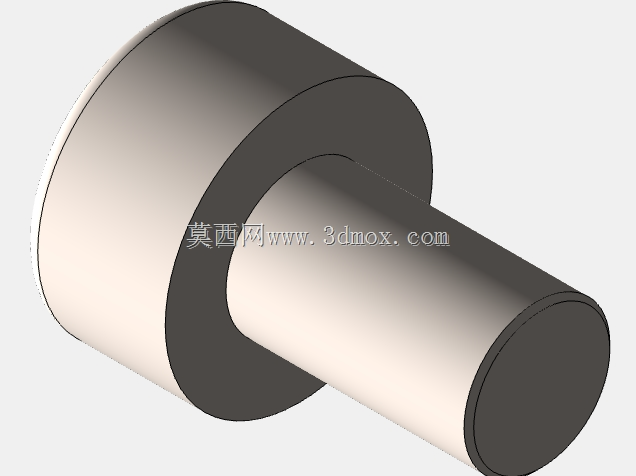

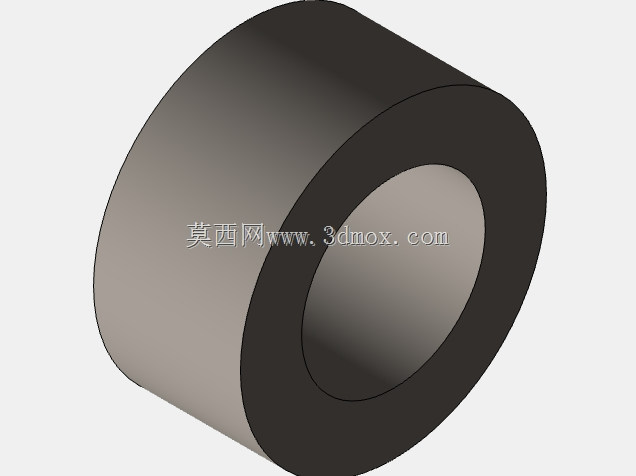

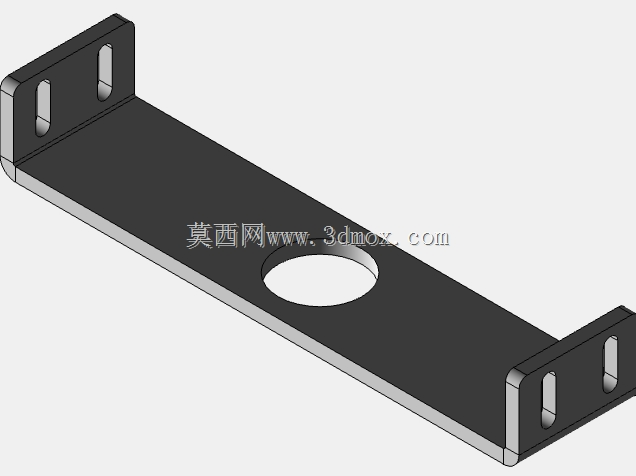

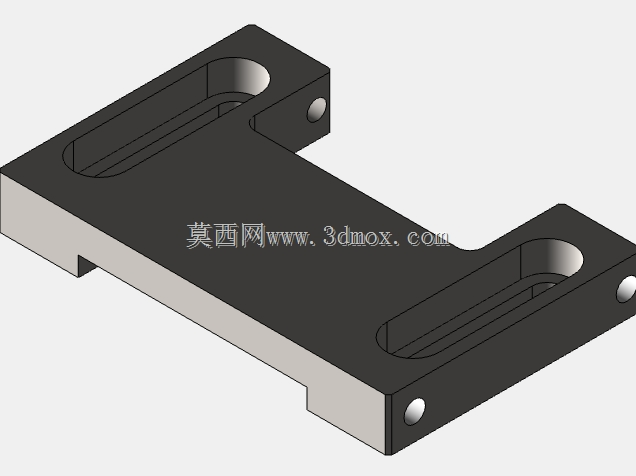

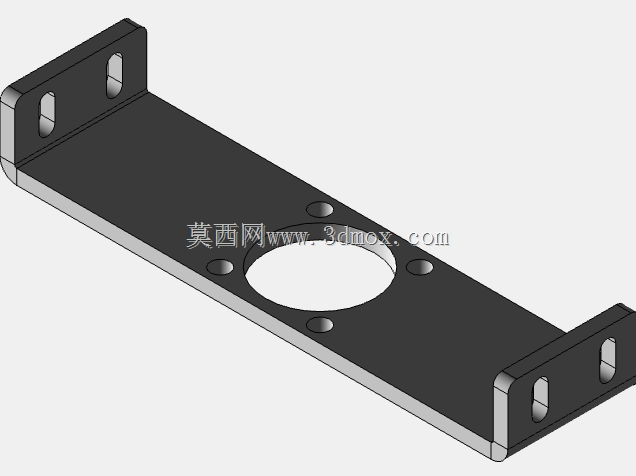

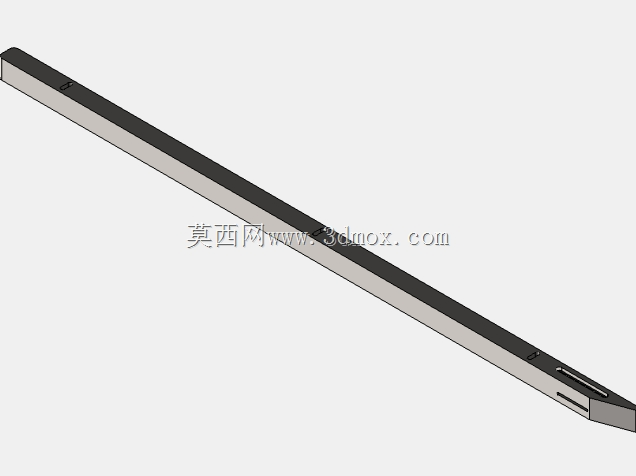

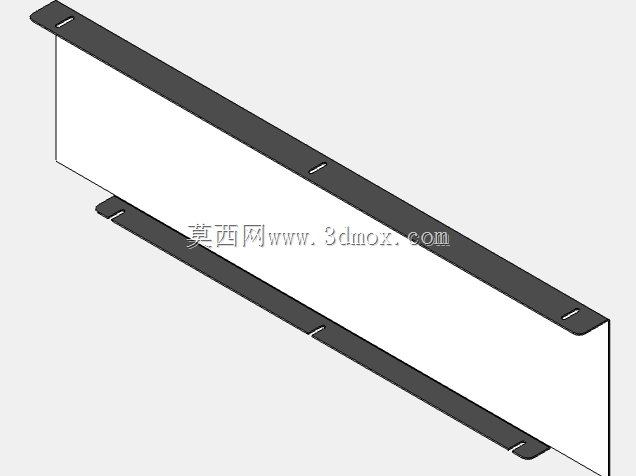

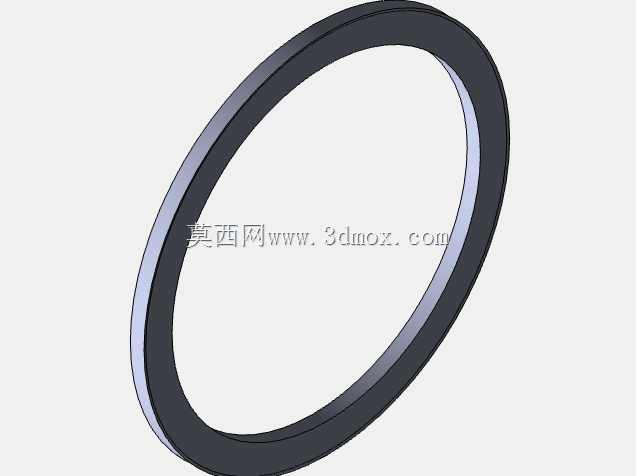

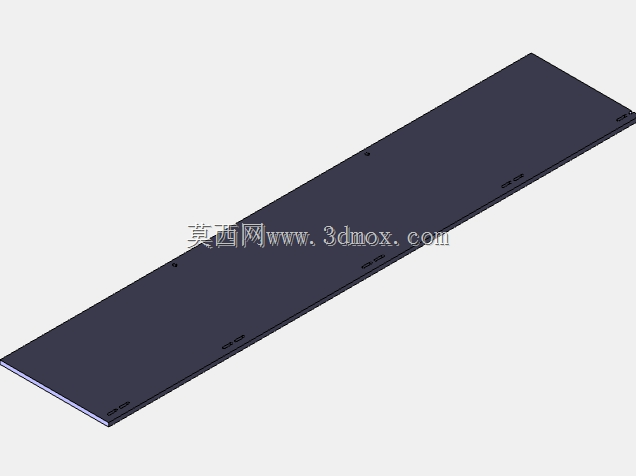

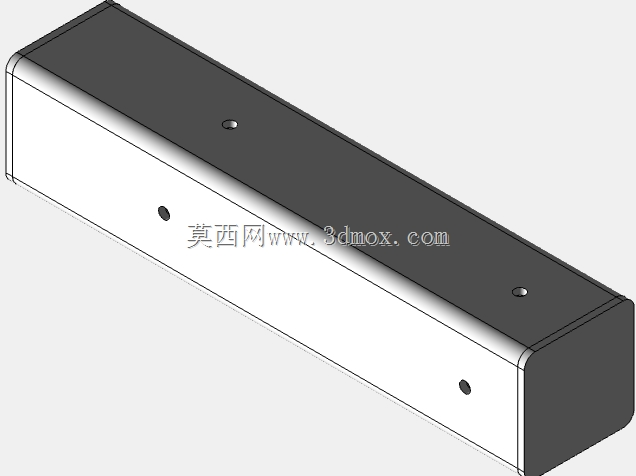

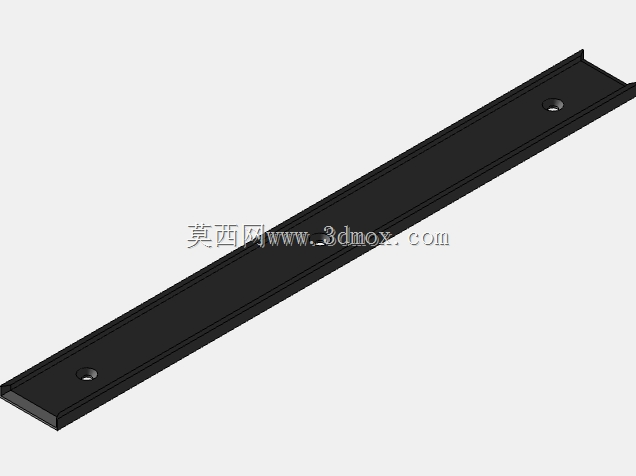

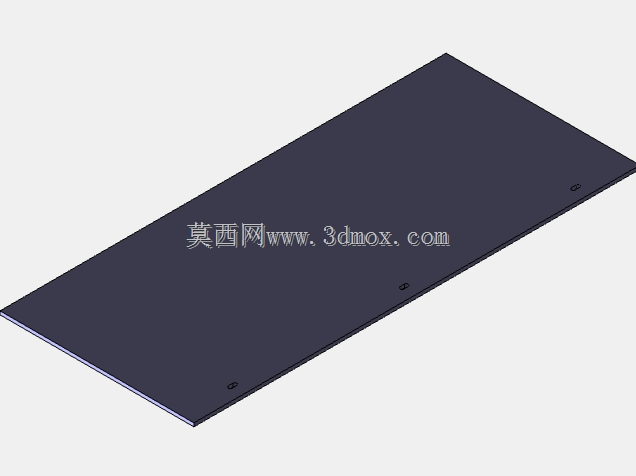

　　从功能特性上看，该回流台采用开环带定位凸耳的环形主体结构，环形主体的内圈尺寸适配标准电池片料盒的底部定位轮廓，料盒放置在环形台面上后，可通过环体的回转动作完成180度或指定角度的工位切换，环体开口处的错位卡合结构，是整个部件的设计核心——该结构既可以在环体回转过程中对放置在台面上的料盒形成侧向限位，避免料盒在启停加减速过程中出现滑移、偏位，又能在料盒完成角度切换后，通过开口位置与上下游接驳机构的对位，实现料盒的无阻碍推入与推出，不需要额外设置顶升避让结构，大幅简化了接驳环节的动作逻辑。

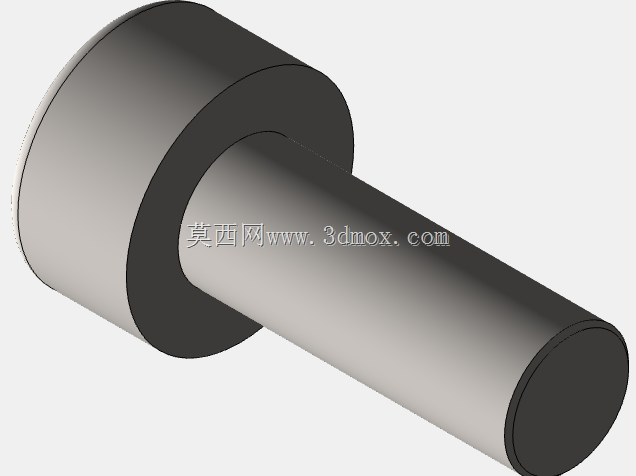

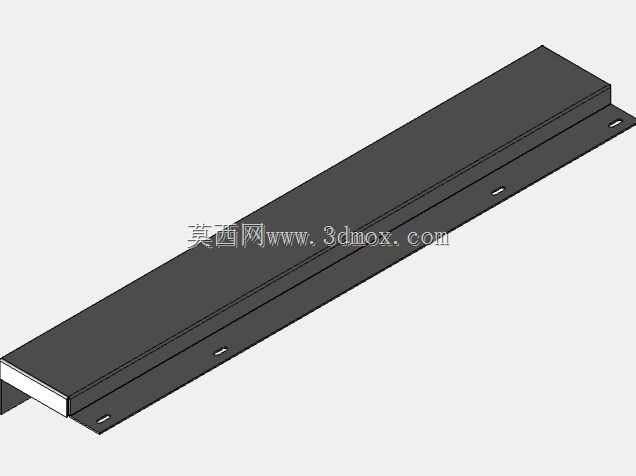

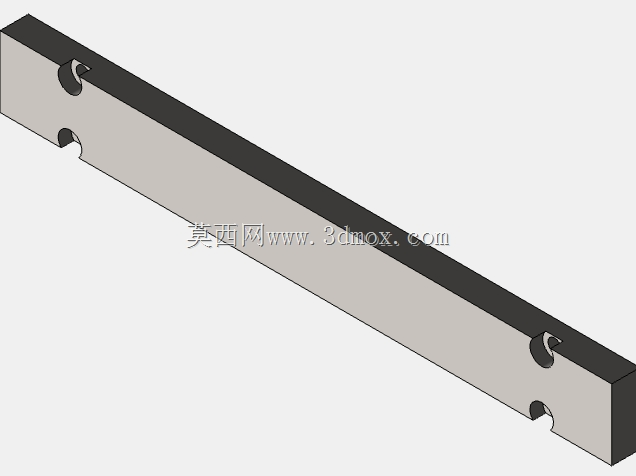

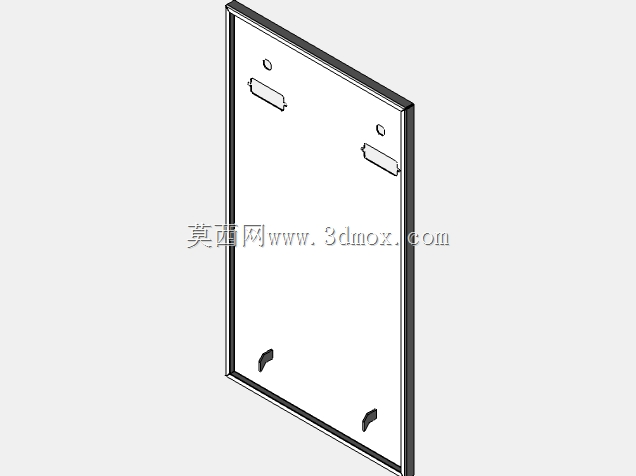

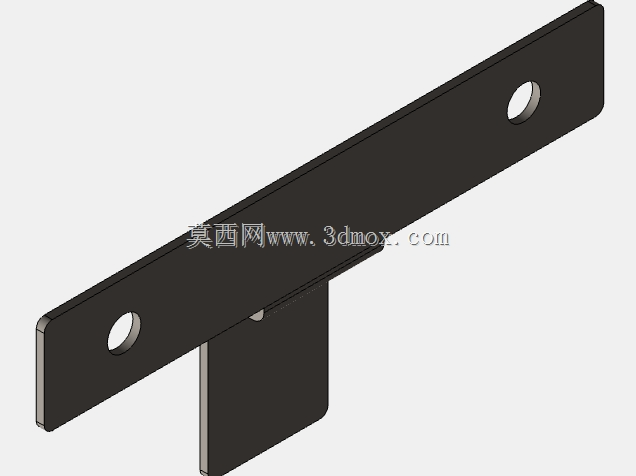

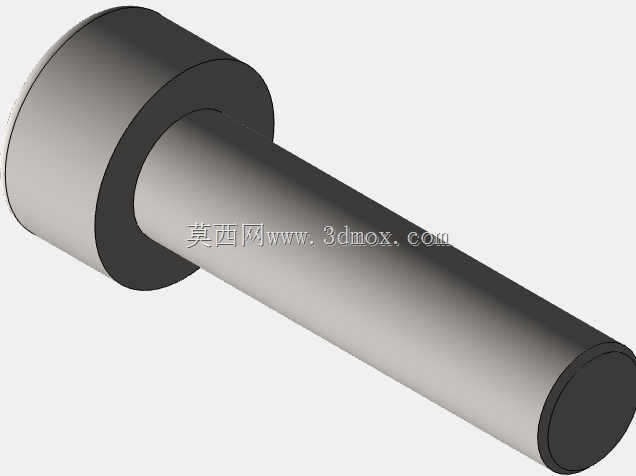

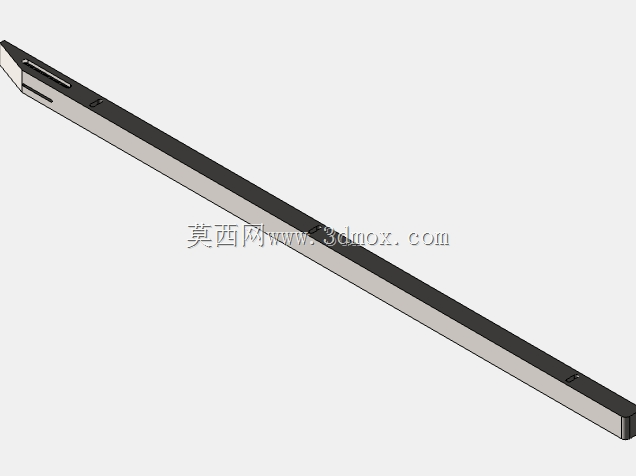

　　设计过程中，首先需要匹配产线现有料盒的外形尺寸确定环体的内径参数，常规M6、M10规格电池片对应的标准料盒底部宽度在180-260mm区间，因此环体内径需要比料盒对应方向的外形尺寸大3-5mm，预留出料盒放置时的对位公差，避免卡滞；环体的厚度则根据料盒满载时的总重量核算，单盒满载电池片的重量通常在8-12kg，加上料盒自身重量，环体的截面厚度需要满足长期回转启停的疲劳强度要求，采用铝合金材质加工时，截面厚度设置在12-18mm即可满足刚性需求，不会出现长期负载下的形变问题。环体开口处的两个卡接凸耳，其错位高度差设置为5mm，凸耳的圆弧过渡面与料盒底部的导向倒角匹配，当料盒从接驳轨道推入回流台时，凸耳的导向面可以自动修正料盒的放置偏位，不需要额外增加视觉对位环节，降低产线的配置成本。

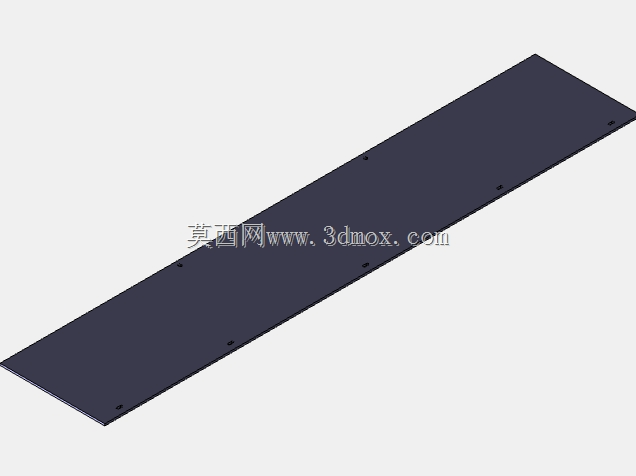

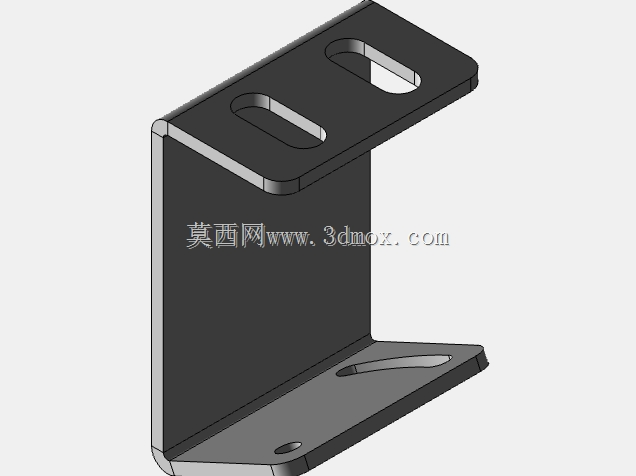

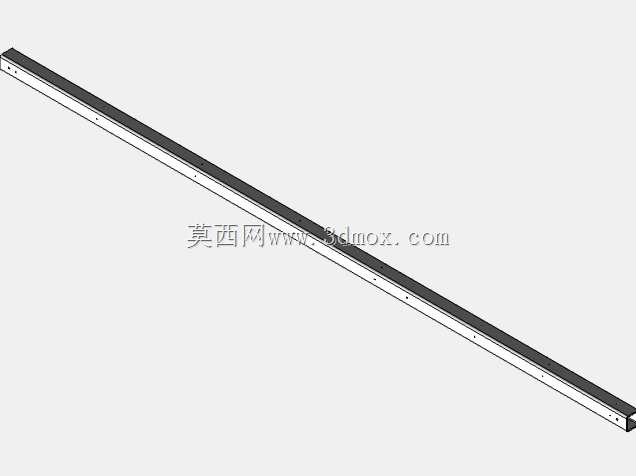

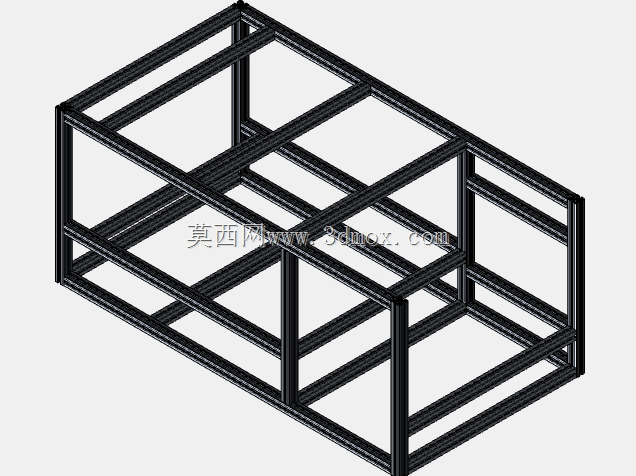

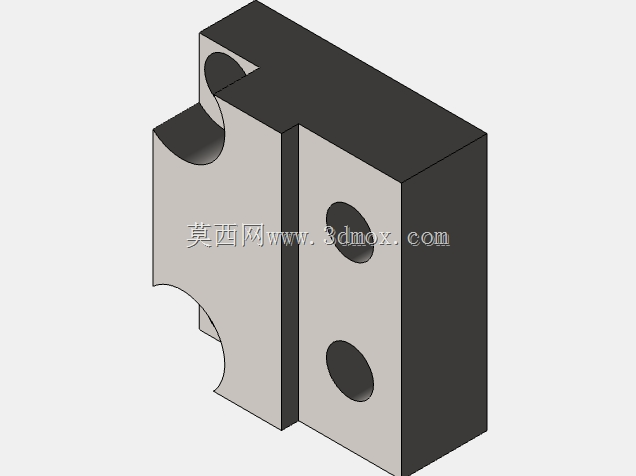

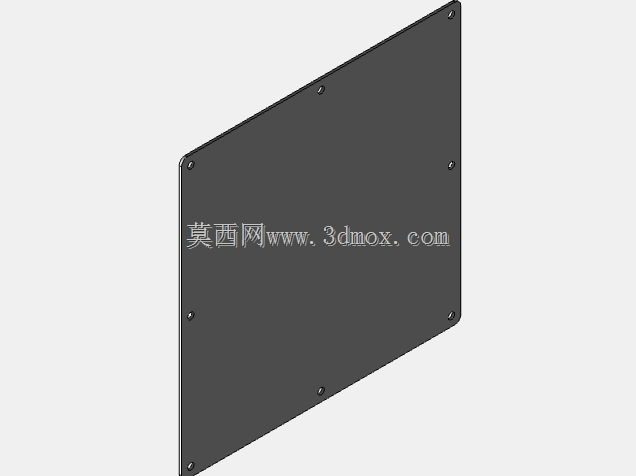

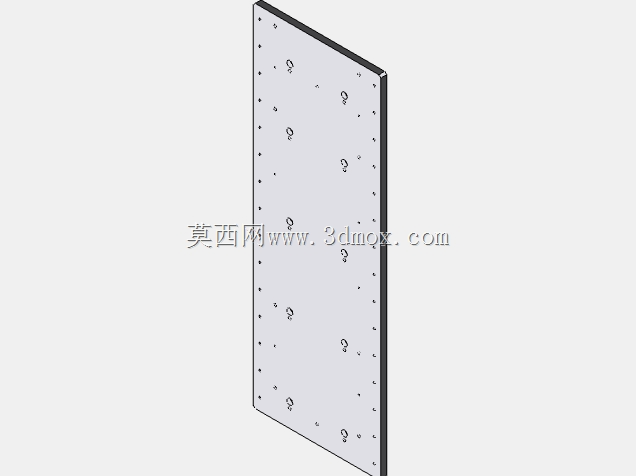

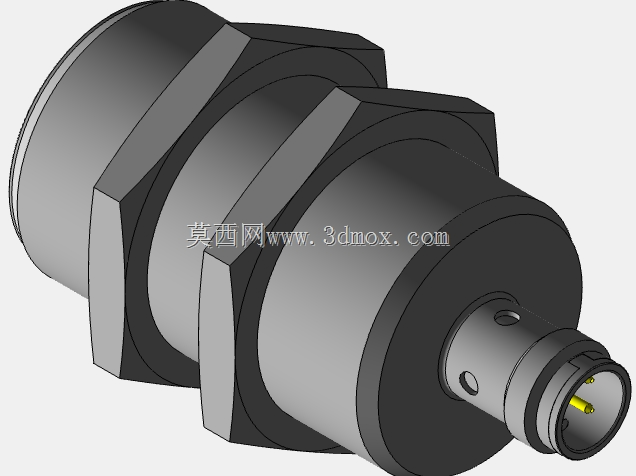

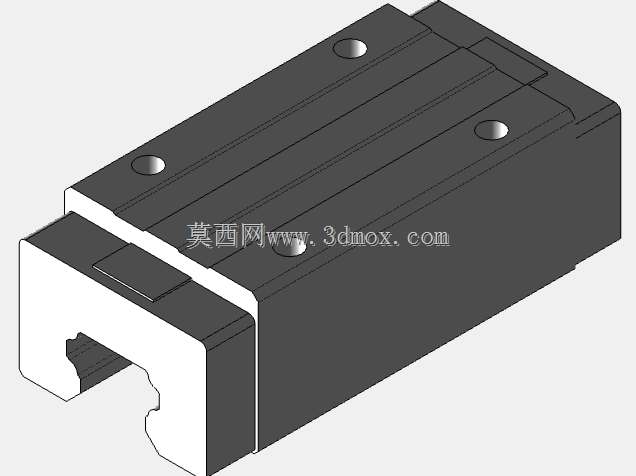

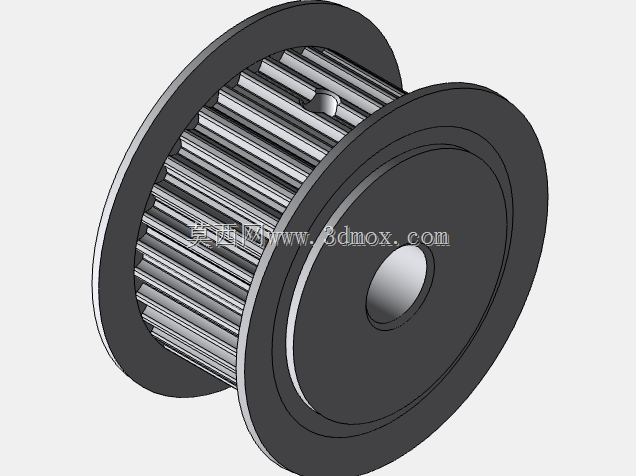

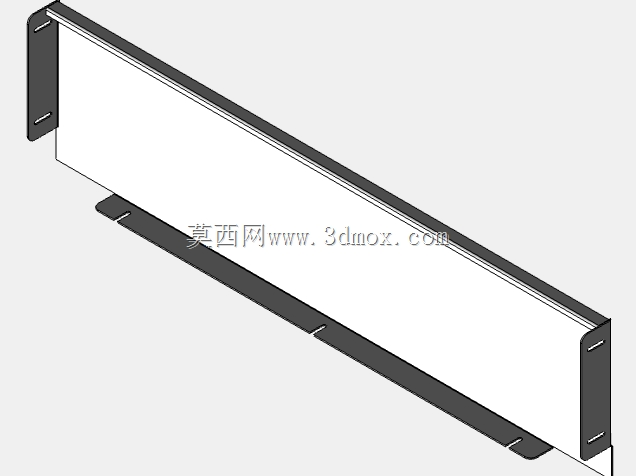

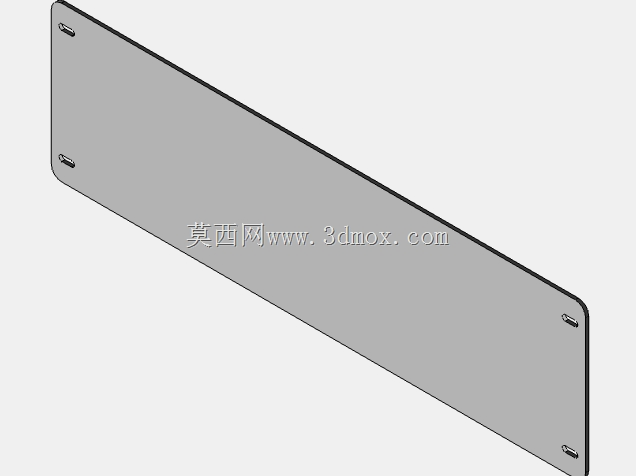

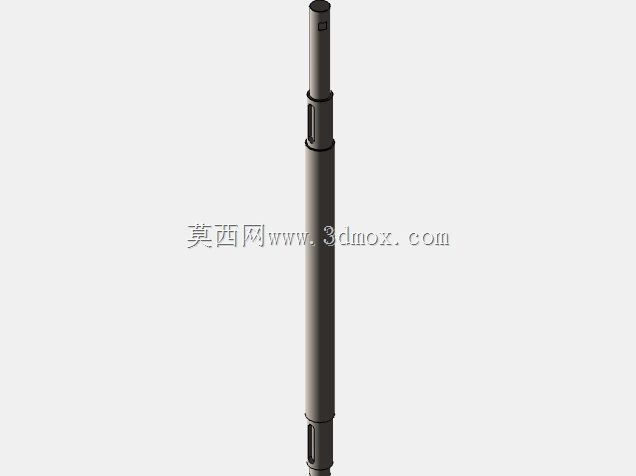

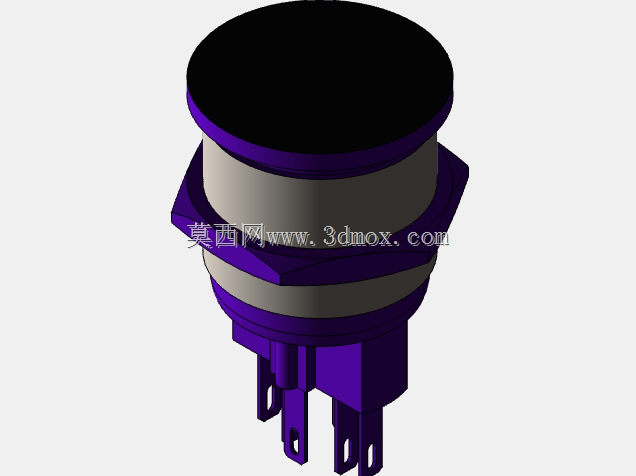

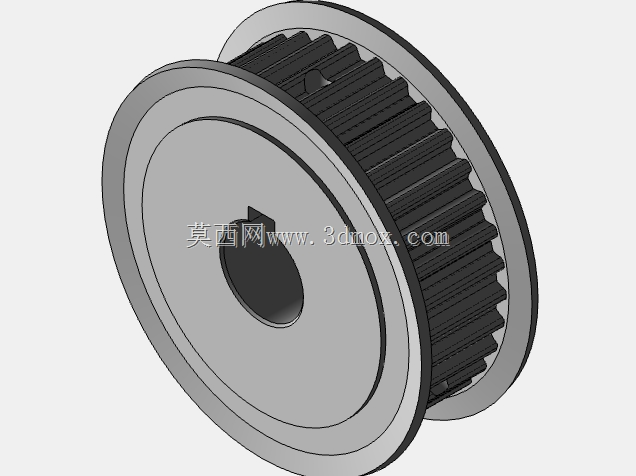

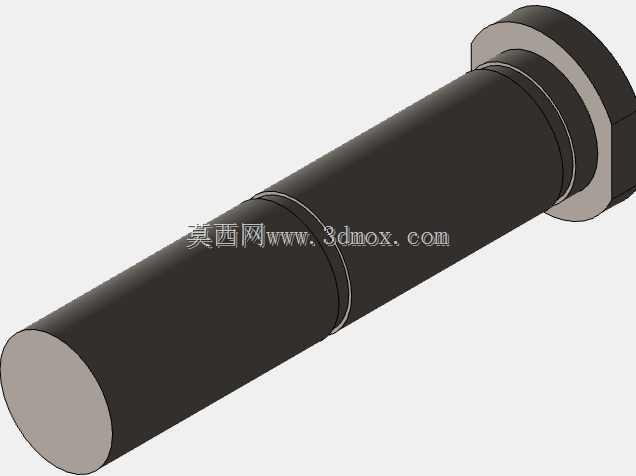

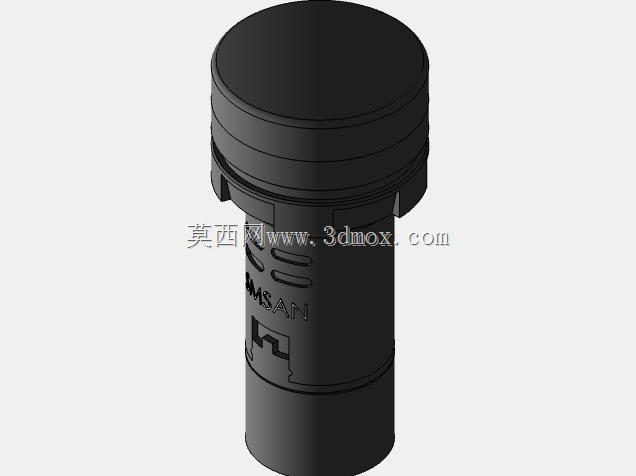

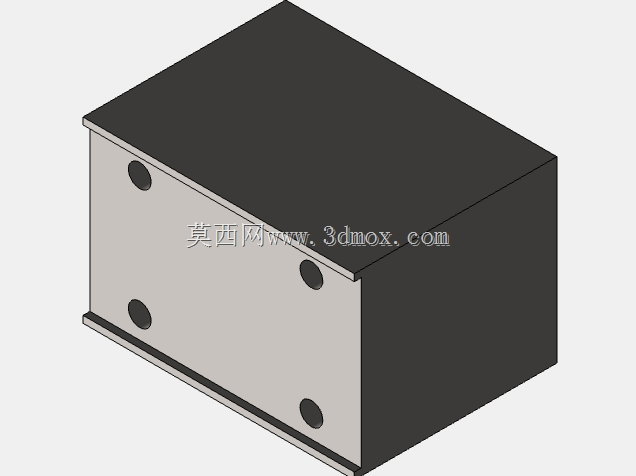

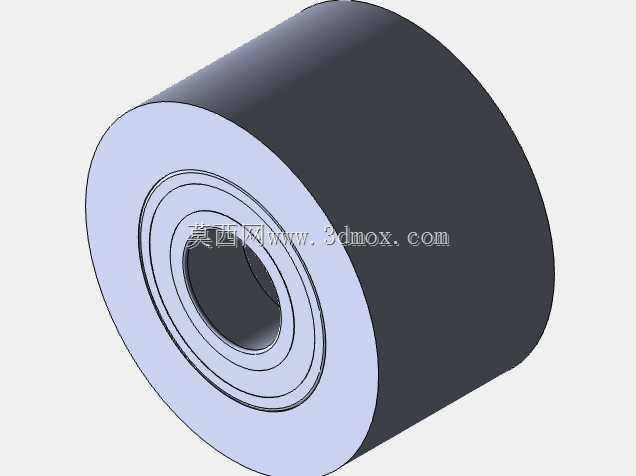

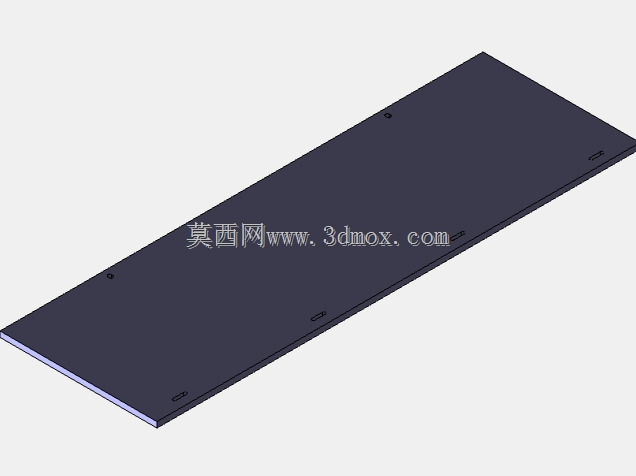

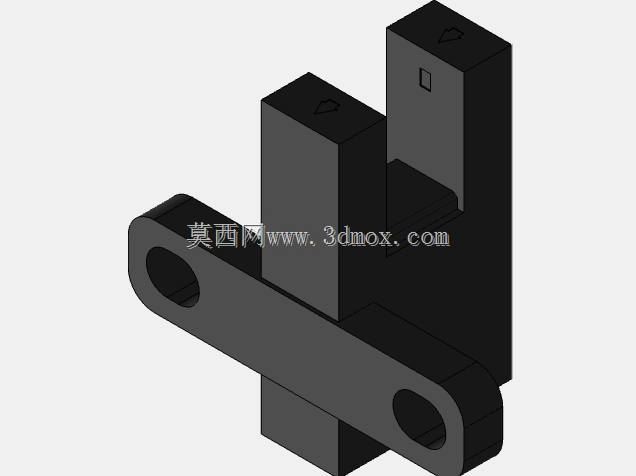

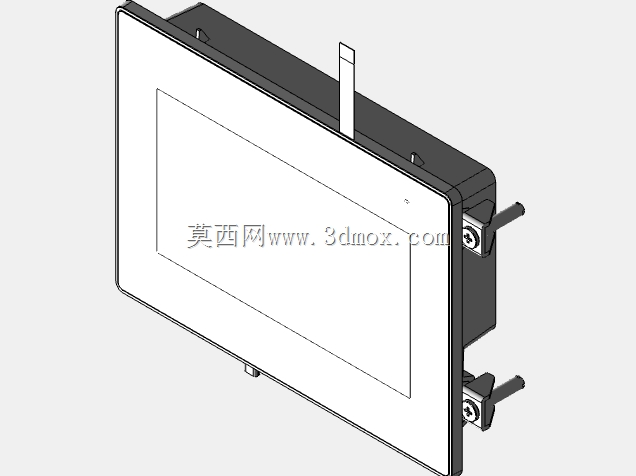

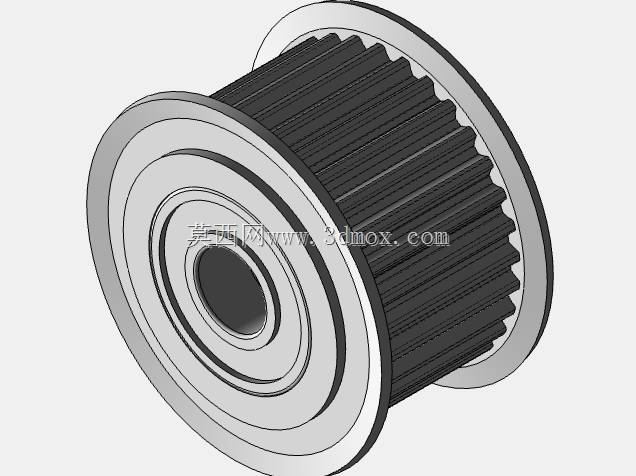

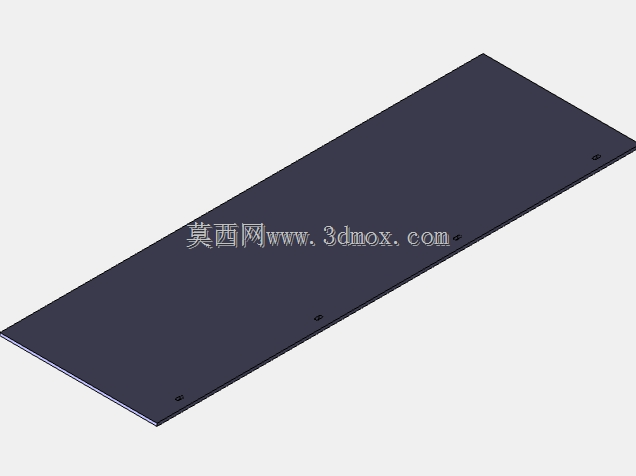

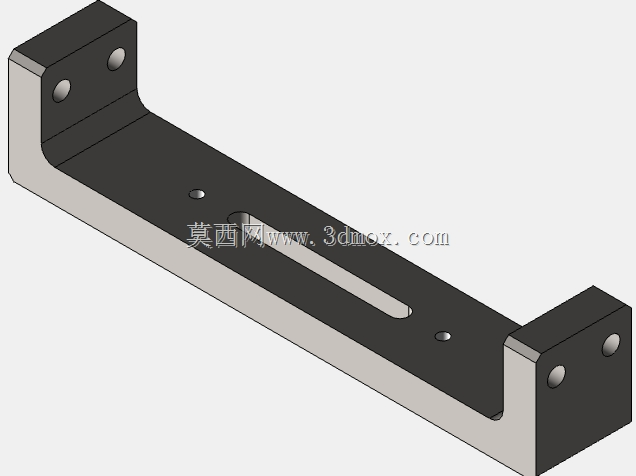

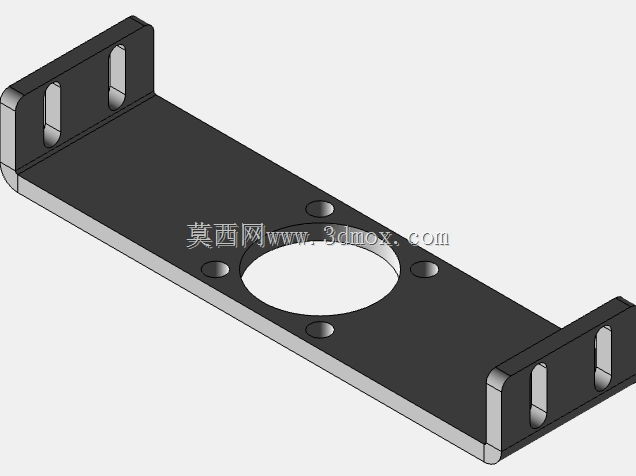

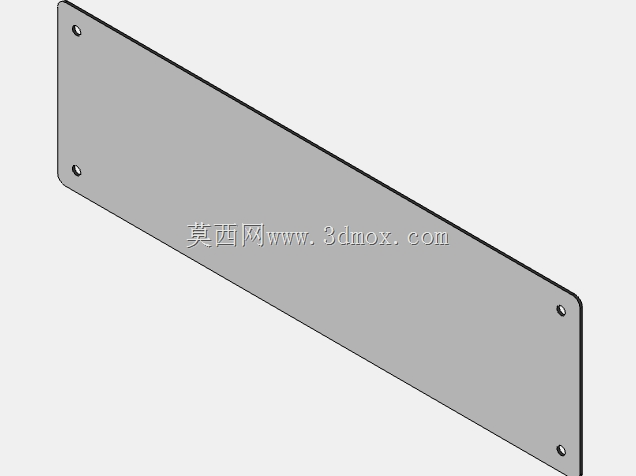

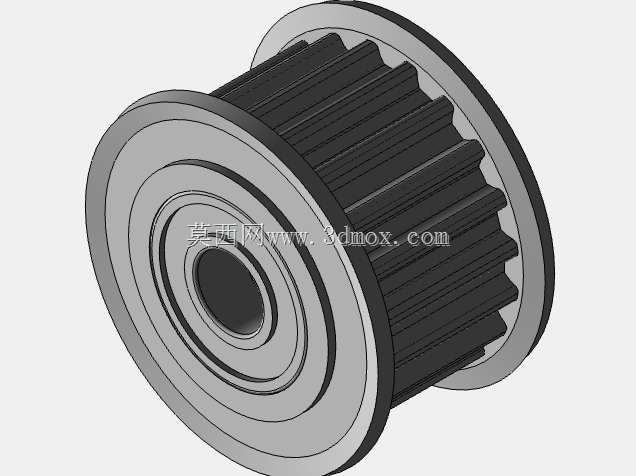

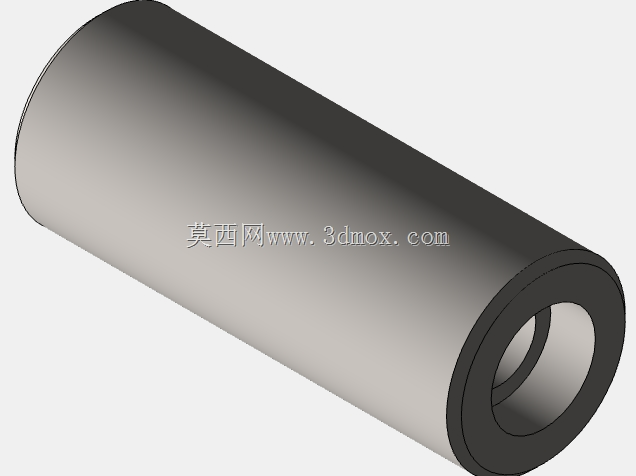

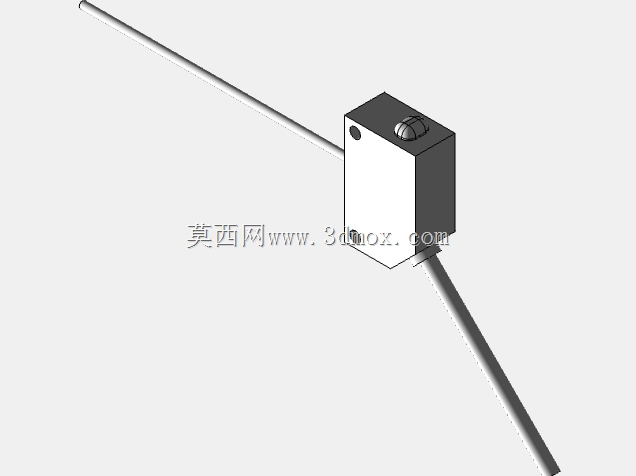

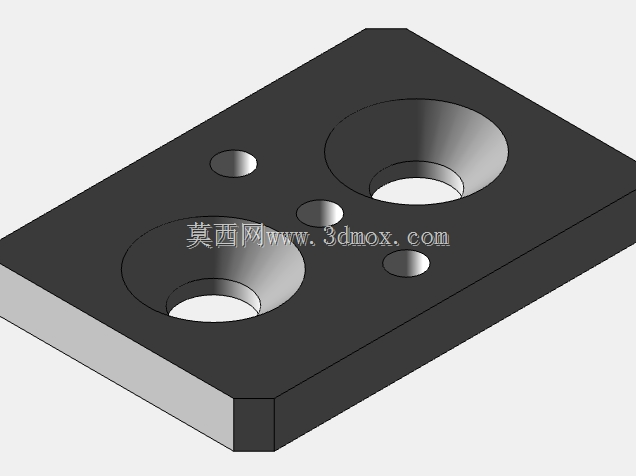

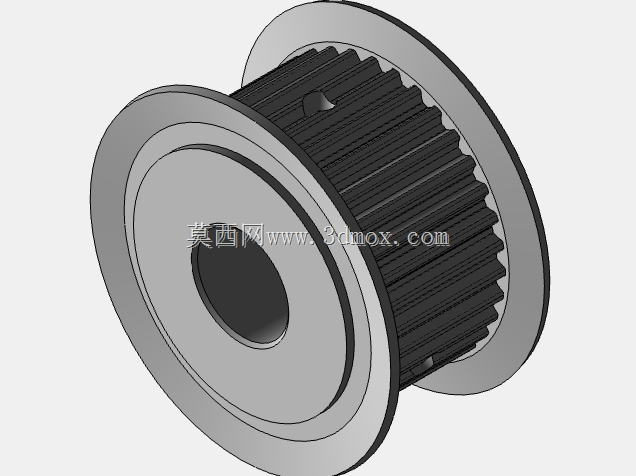

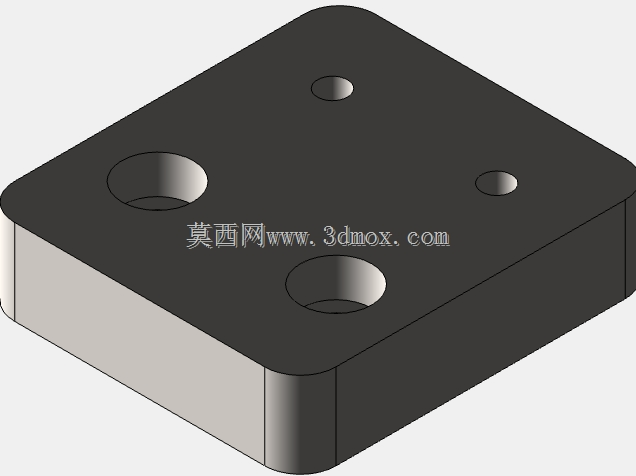

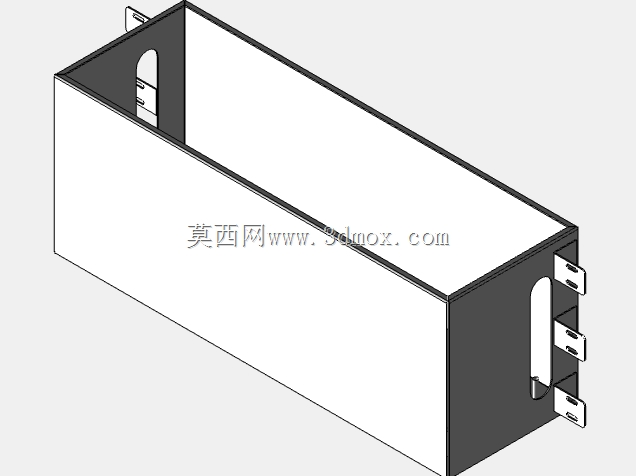

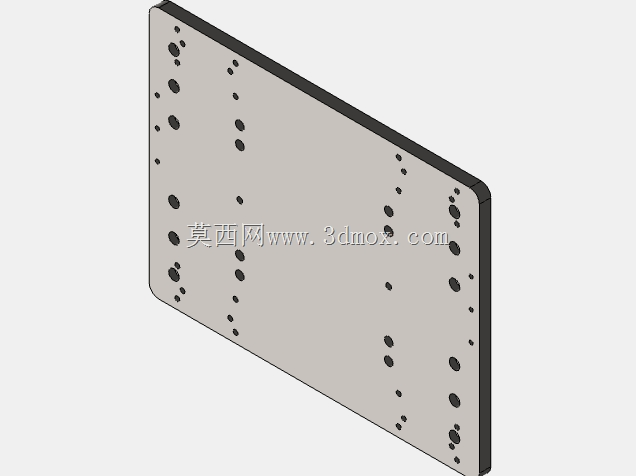

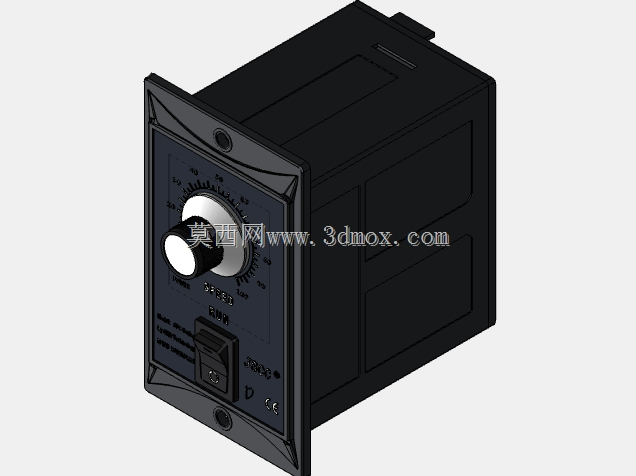

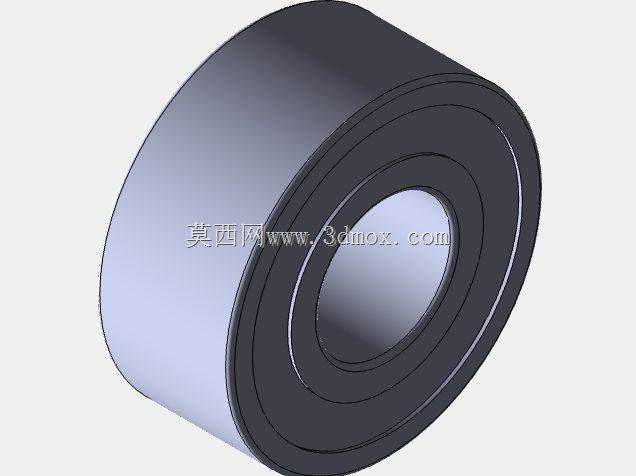

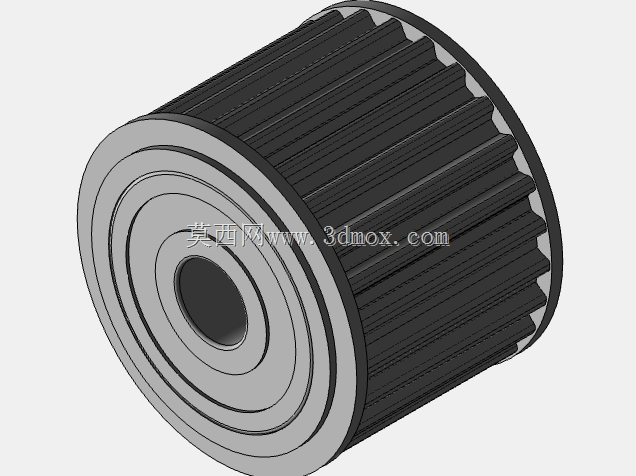

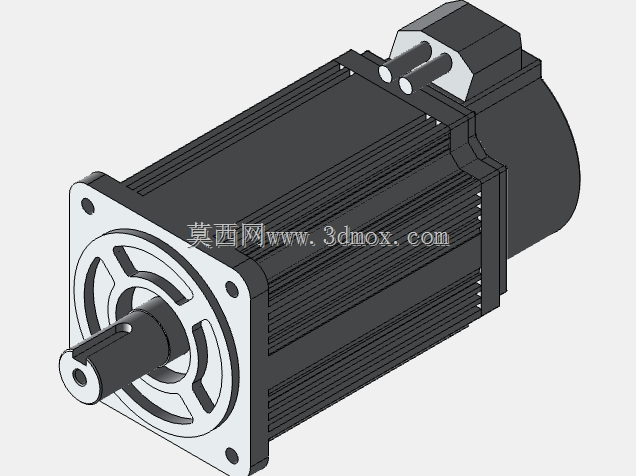

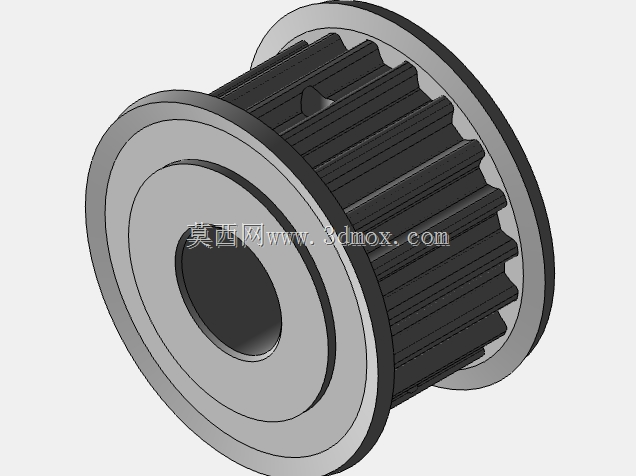

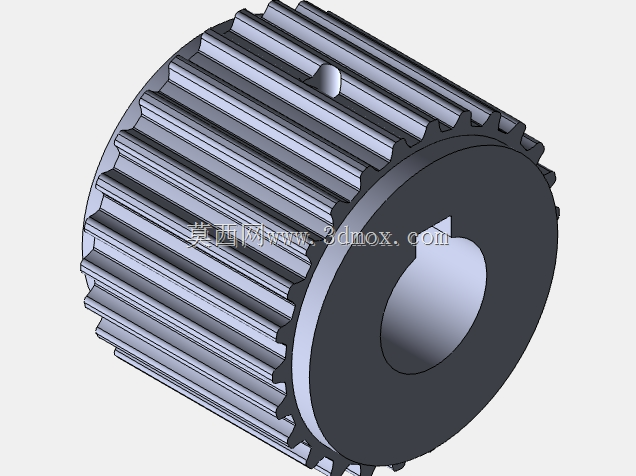

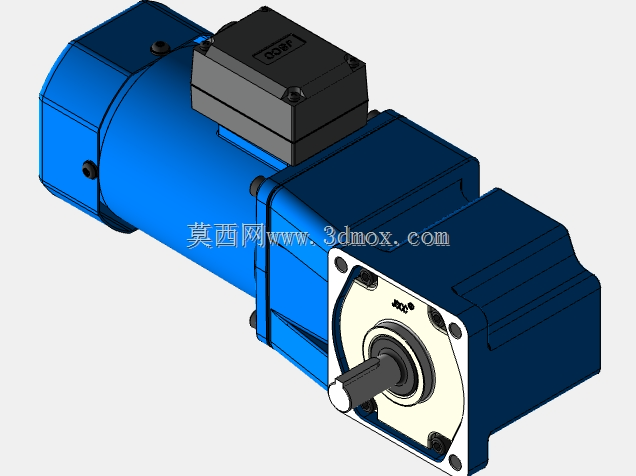

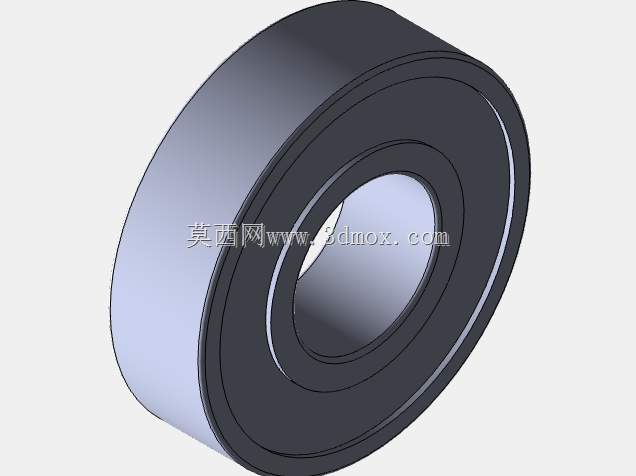

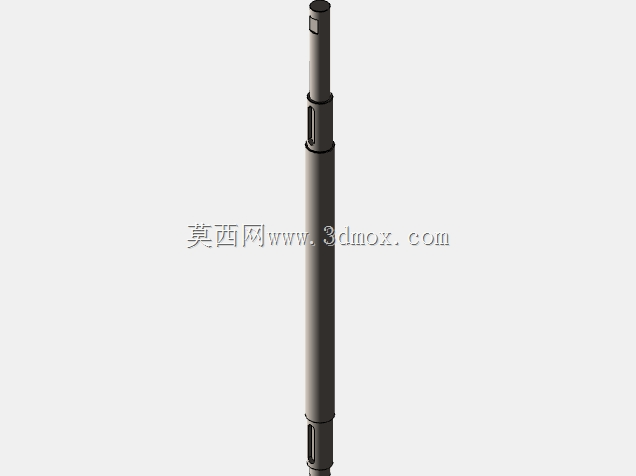

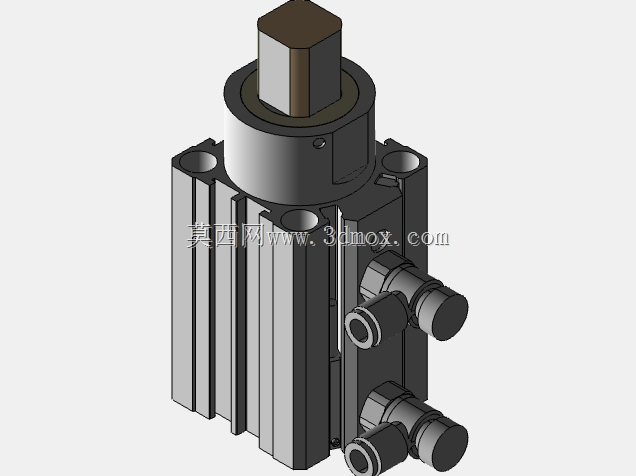

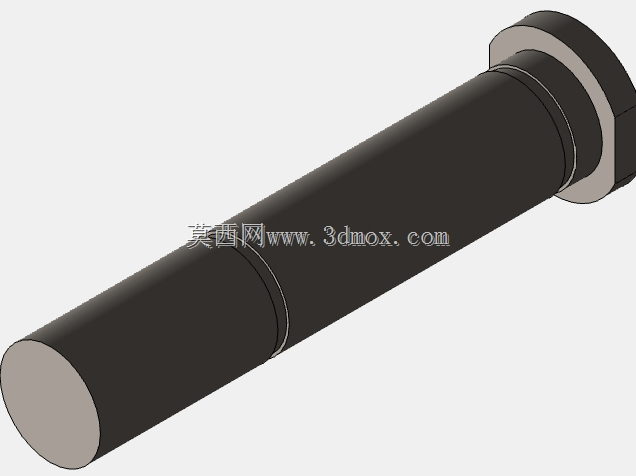

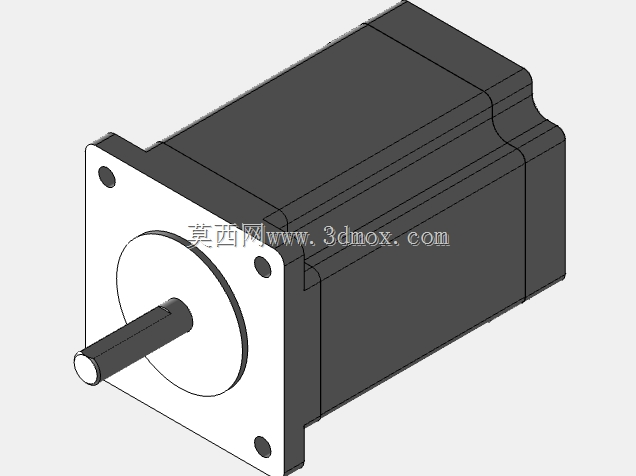

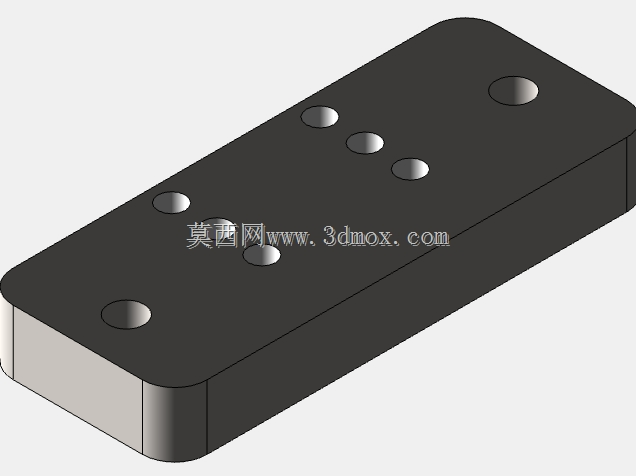

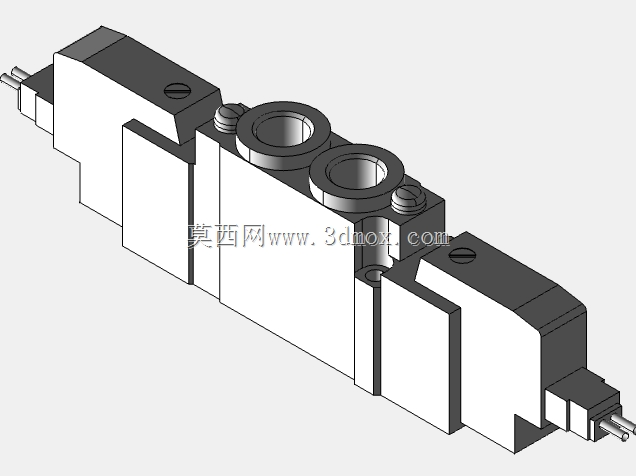

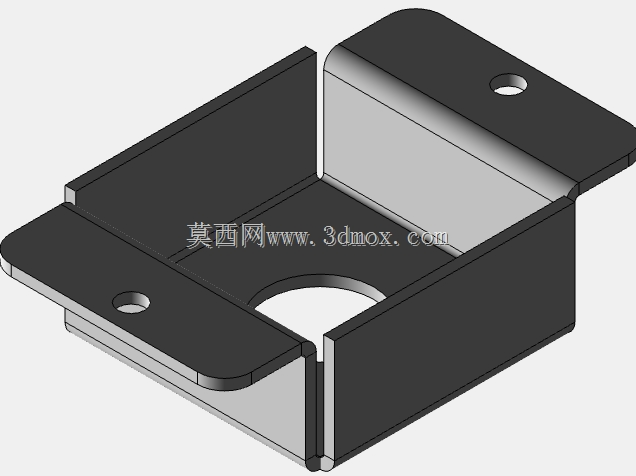

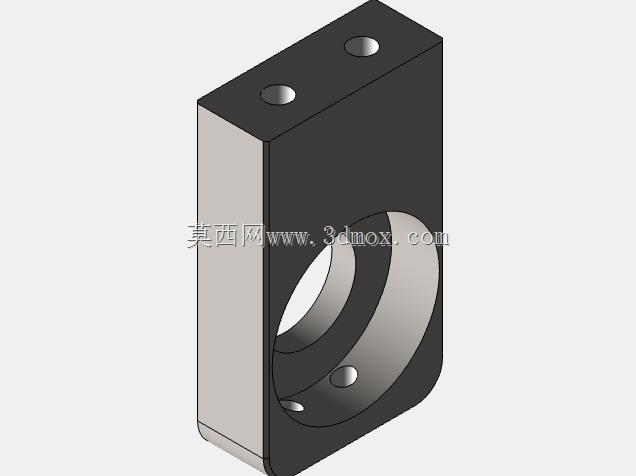

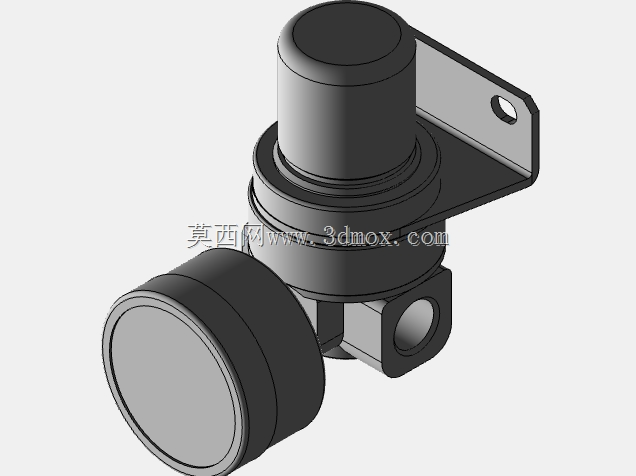

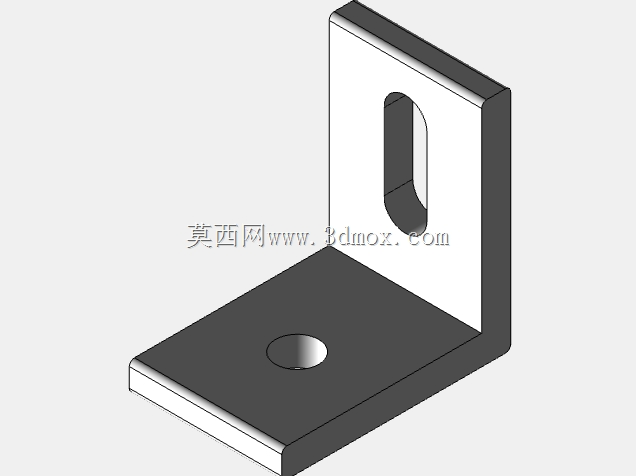

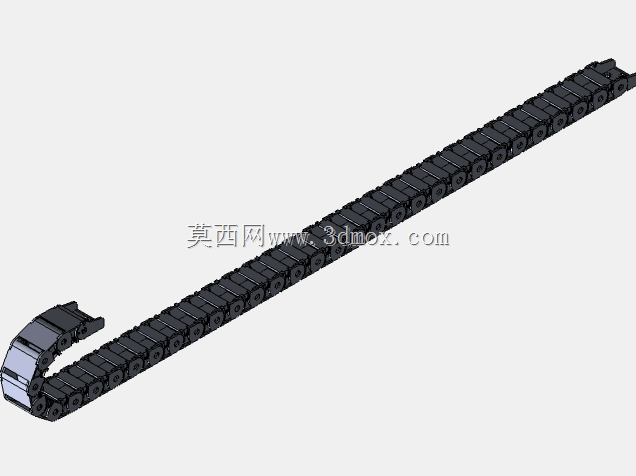

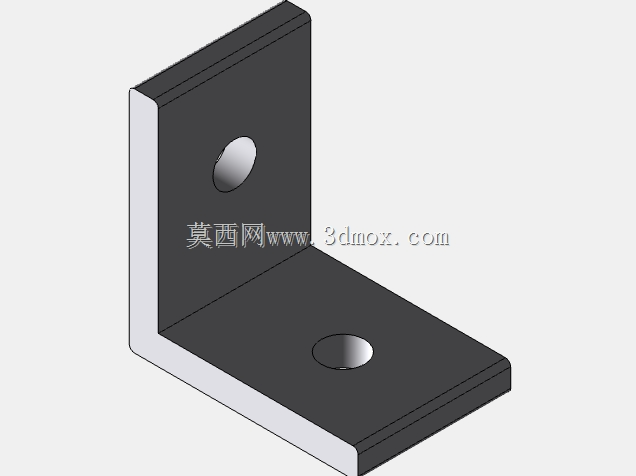

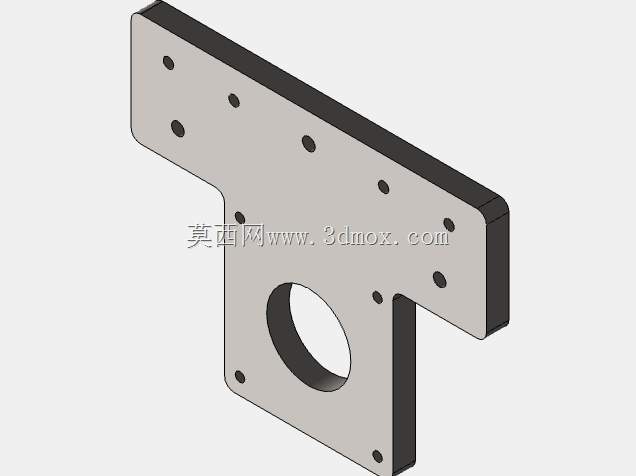

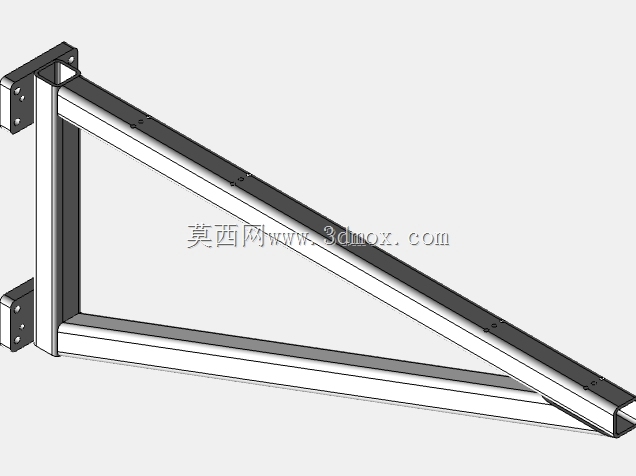

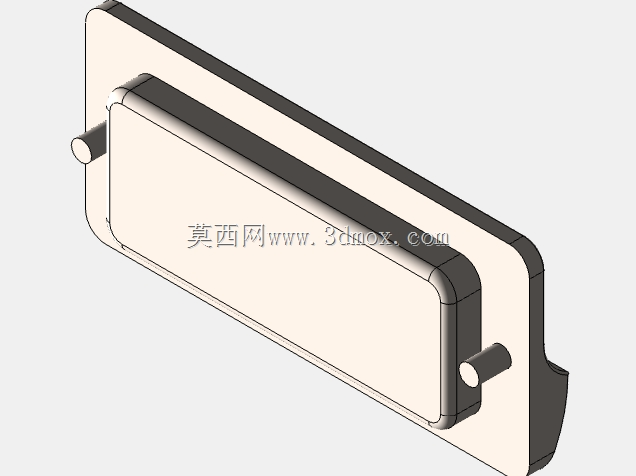

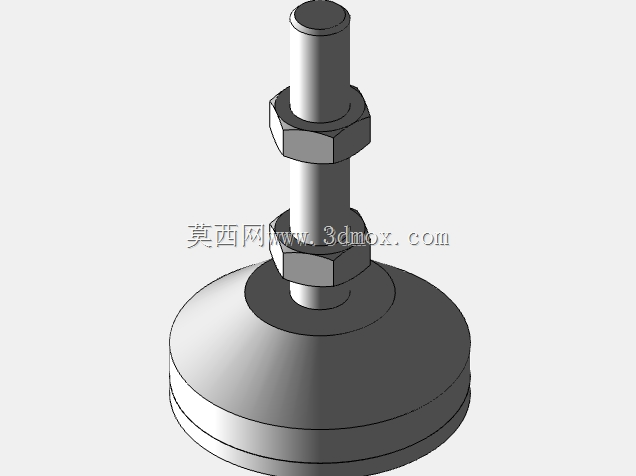

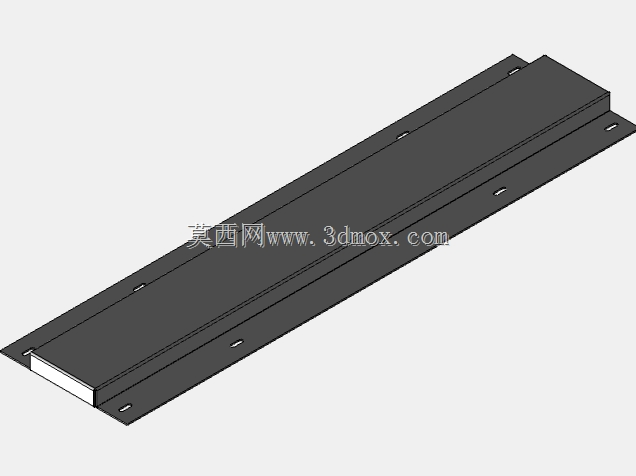

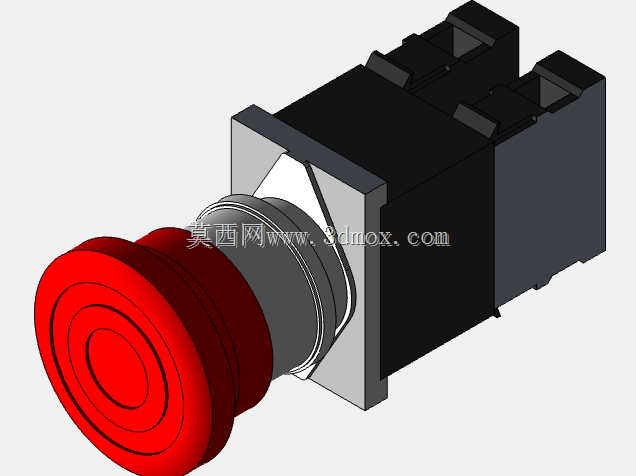

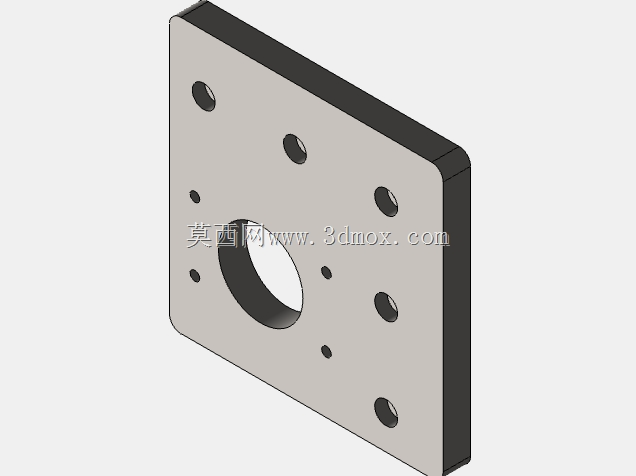

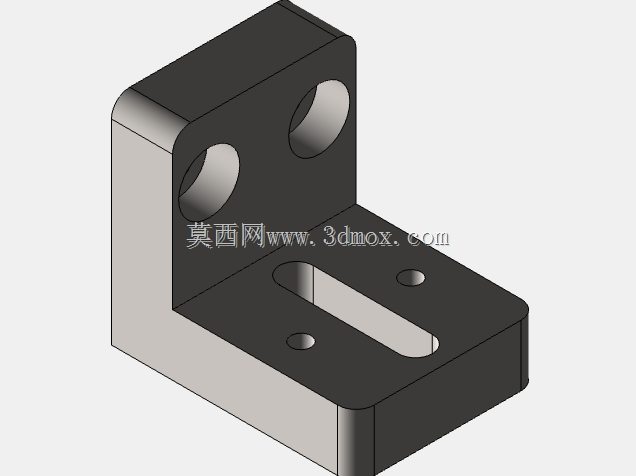

　　安装边界方面，该回流台结构通常配套回转驱动机构使用，环体的外圈需要设置同步带轮安装位或齿轮啮合位，因此环体外圈的圆柱度公差需要控制在0.05mm以内，保证回转过程中的传动平稳性，避免回转时出现跳动导致料盒内的硅片产生隐裂；环体的下端面需要设置支撑轴承的安装接触面，接触面的平面度公差控制在0.03mm，保证支撑轴承的受力均匀，延长部件的使用寿命。在实际产线应用中，该回流台结构可以适配不同节拍的产线需求，当产线节拍在3秒/片时，环体的回转速度设置在15r/min即可满足上下料的时间窗口要求，启停过程的加减速曲线设置为S型，避免刚性冲击导致料盒内硅片的移位。

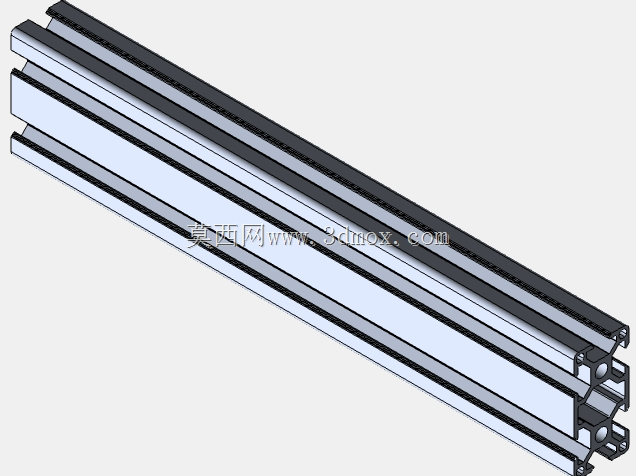

　　不同于常规的皮带回流线结构，该环形回流台的结构占用空间更小，在设备布局空间受限的车间场景下，仅需要直径300mm左右的安装空间即可完成布置，不需要预留长距离的皮带返程空间，尤其适合老旧产线的升级改造场景，不需要对现有设备的布局进行大幅调整即可完成加装。同时该结构的维护成本更低，环体采用一体化加工成型，没有多余的铰接、传动易损件，日常仅需要对支撑轴承和传动部位进行定期润滑即可，不需要频繁更换皮带、调整皮带张紧度，大幅降低产线的日常维护工作量。在细节设计上，环体的台面做了硬质阳极氧化处理，表面硬度达到HV400以上，避免长期与料盒摩擦产生铝屑污染电池片，同时台面的粗糙度控制在Ra1.6，减少料盒滑动时的摩擦阻力，让料盒的推入推出动作更顺畅。开口处的卡合凸耳做了倒圆角处理，圆角半径R2，避免尖锐边角刮蹭料盒产生塑料碎屑，影响电池片的生产良率。
