减压阀用S形球形支点铰接固定结构

　　在工业流体控制管路系统中，减压阀作为稳定下游输出压力的核心元件，其内部活动构件的支撑结构直接决定了压力调节的响应精度与长期运行的可靠性，这款球形支点结构正是针对减压阀内部阀芯联动组件的铰接支撑需求设计的专用构件。不同于常规的销轴式铰接结构仅能实现单平面内的转动，该结构依托球面配合的特性，允许被支撑的联动构件围绕配合中心点在多个空间方向上产生小角度偏转，能够有效补偿加工装配过程中产生的形位公差，避免阀芯运动过程中出现卡滞、偏磨的问题，这一特性在减压阀这类需要频繁做往复调节动作的阀类产品中尤为重要——当管路内流体压力出现波动时，阀芯组件会快速做自适应位移，多向转动的支撑结构可以让力的传递始终保持沿阀芯轴向的最优方向，不会因为侧向分力的存在导致密封面出现偏载磨损，大幅延长阀件的免维护周期。

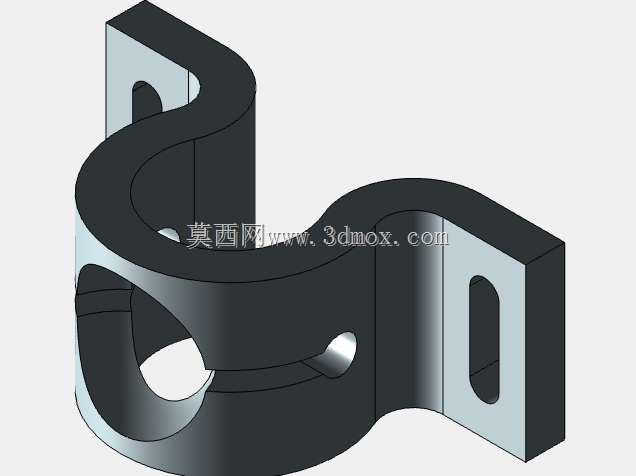

　　从结构设计逻辑来看，该构件采用一体化折弯成型的S形主体结构，主体中段的弧形内凹面为球面配合的承载区域，曲面弧度经过精确计算，与配套的球形端头配合间隙控制在0.02-0.05mm区间，既保证转动过程中无明显旷量，又不会因为间隙过小出现高温工况下的胀死问题。主体两端延伸出的安装耳板为平直结构，每侧耳板上加工有长圆形安装孔，这种长孔设计并非随意设置：一方面可以在安装时调整构件的固定位置，补偿阀体内腔的加工尺寸误差，另一方面当阀件长期运行出现构件磨损后，无需拆解整个阀芯总成，仅需微调固定螺栓的位置即可消除配合间隙，降低现场运维的难度。安装耳板与S形主体的过渡区域采用大圆角过渡，避免折弯成型过程中出现应力集中，同时在承受冲击载荷时能够分散应力，不会在过渡位置出现断裂失效。

　　从实际安装边界来看，该构件的整体轮廓尺寸适配通径DN15至DN50范围的直接作用式减压阀内腔安装空间，安装时两个耳板通过内六角螺栓固定在阀体内腔的预设凸台上，固定后中段球面配合区域的中心高度与阀芯联动杆的球头中心高度公差需控制在±0.1mm以内，否则会导致阀芯运动行程出现偏差，直接影响减压阀的压力调节精度。在工况适配性上，该结构的球面配合面在设计时预留了固体润滑涂层的加工余量，适用于压缩空气、清水、低粘度液压油等常规流体介质工况，若应用在蒸汽、腐蚀性流体等特殊工况中，仅需更换对应材质的坯料即可，整体结构无需做大幅改动。

　　在实际产线装配场景中，这类球形支点结构相比传统的铜套铰接结构，装配工序减少了30%：传统铜套结构需要先在支座上压入铜套，再穿入销轴，还需要加装开口销做防脱处理，而该结构仅需将联动杆的球头卡入中段的弧形配合面，再通过两端耳板的螺栓固定即可完成装配，大幅提升了阀件的总装效率。同时在长期运行测试中，该结构的抗疲劳性能表现更优，S形的主体结构自带一定的弹性变形余量，当管路出现水锤冲击时，主体可以产生微小的弹性形变吸收冲击能量，避免刚性支撑结构在瞬时冲击下出现断裂或配合面压溃的问题。不少现场运维反馈，采用这类球形支点结构的减压阀，在连续运行3万小时后，支撑部位的磨损量仍小于0.1mm，远低于行业标准规定的0.3mm磨损阈值，压力调节精度的衰减幅度控制在5%以内，能够满足工业管路长期稳定运行的要求。
