气动活塞夹模热成型用气动执行活塞结构

　　在热成型加工产线的夹模工位，这类气动活塞是提供稳定压紧驱动力的核心执行部件，直接决定夹模开合的响应速度与合模保压的可靠性，适配夹板式热成型模具的动作需求，在塑料片材热压、薄金属板热定型这类需要频繁开合模、保压压力波动要求小的加工场景中，这类结构的活塞相比常规气缸活塞，更适配模具内置安装的紧凑空间要求，不需要额外加装外置导向结构就能承受合模过程中的偏载力。

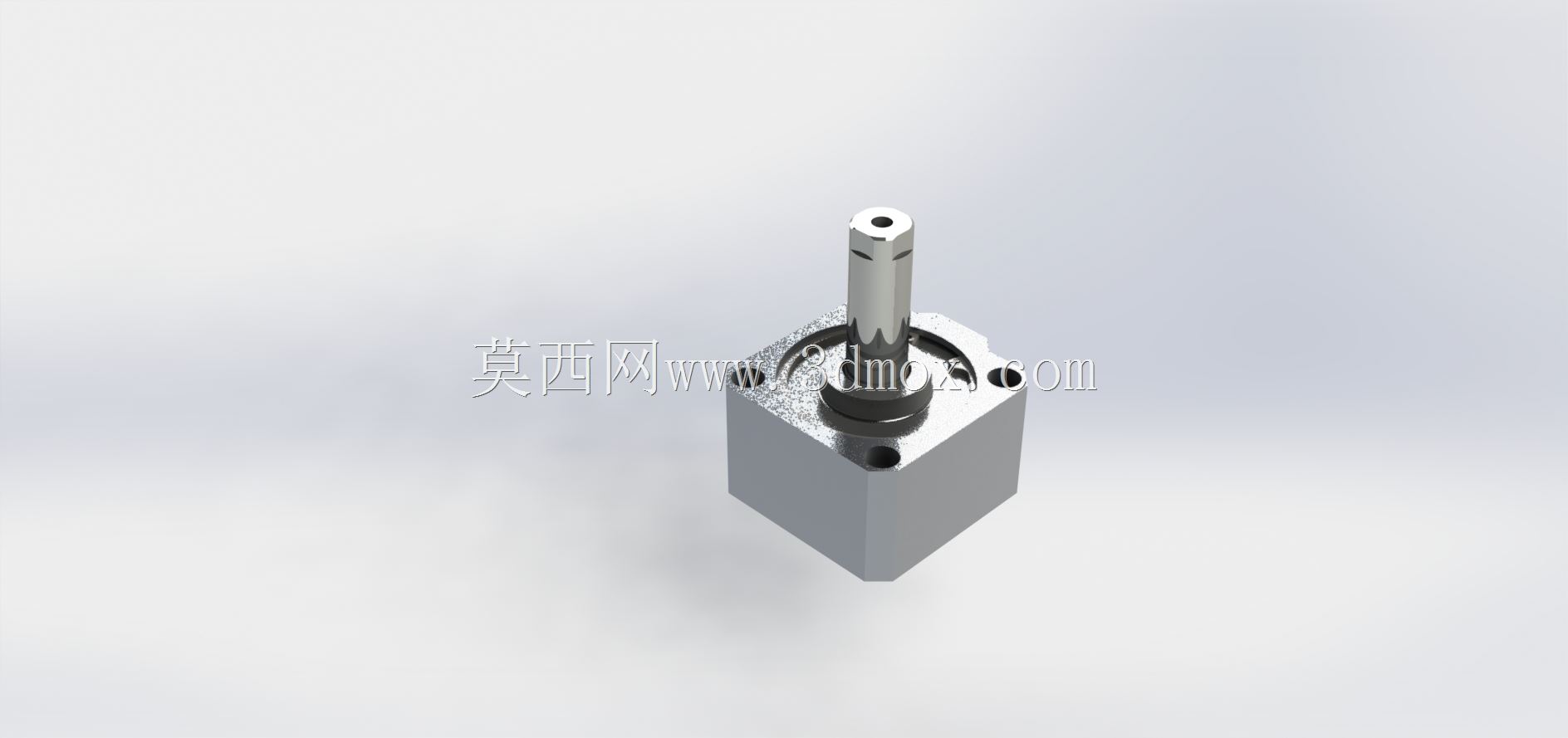

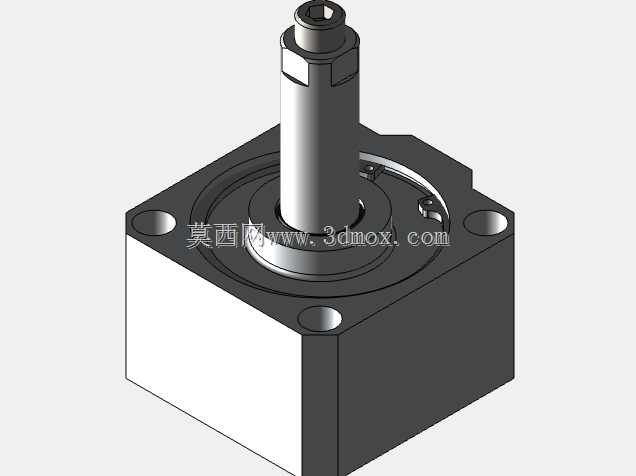

　　从结构设计逻辑来看，这款活塞采用方形安装基座搭配单出杆的布局，方形基座的四个角预留了沉头安装孔，安装时可以直接通过内六角螺栓将整个活塞组件固定在夹模的动模板背面，安装孔的位置公差按照H7级精度设计，能保证活塞杆的伸出方向和模板开合方向完全同轴，避免长期动作出现活塞杆偏磨导致的漏气问题。活塞杆顶端设计了外螺纹加锁紧螺母的结构，可以根据不同厚度的夹模热成型模具调整伸出端的连接长度，不需要额外加工转接件就能直接和模具的推板连接，锁紧螺母采用薄型六角设计，拧紧后不会占用过多的轴向空间，适配模具内部紧凑的安装腔。

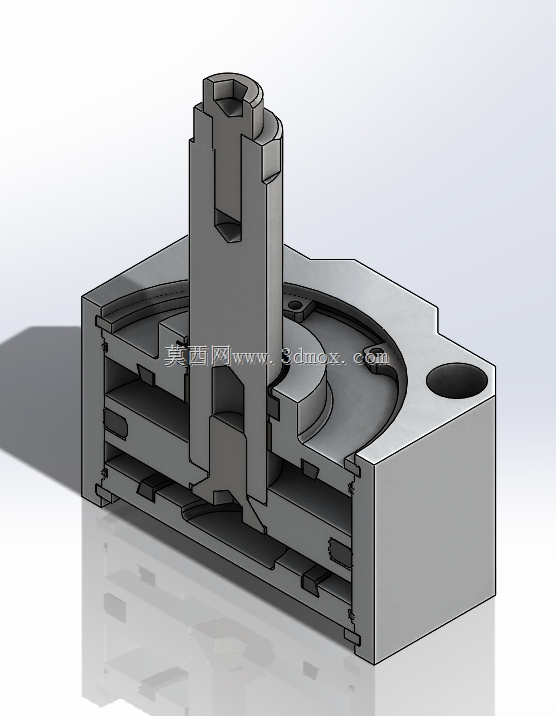

　　活塞的密封结构采用了组合式密封设计，基座内部的活塞环搭配轴向防尘圈，既能保证气缸腔室的气压密封性，在0.5-0.8MPa的常规工厂气源压力下不会出现内泄漏，又能阻挡热成型过程中产生的塑料挥发物、细微金属碎屑进入气缸腔室，延长密封件的使用寿命，相比普通民用级气缸活塞，这类面向模具工况的活塞在密封件材质上选用了耐温更高的氟橡胶材质，能适应模具传导过来的120℃以内的持续工作温度，不会因为长期接触高温出现密封件老化变硬失效的问题。

　　从安装边界尺寸来看，方形基座的边长控制在适配常规小型热成型夹模的安装尺寸范围内，活塞杆的直径按照承受最大1200N的输出推力设计，在0.6MPa气源压力下能提供稳定的合模压紧力，保证热成型过程中夹模不会因为片材受热膨胀产生的反力出现开缝，避免成型件出现飞边、厚度不均的缺陷。活塞的整体轴向尺寸做了压缩设计，安装时整个组件嵌入到模板的安装槽内，不会额外增加模具的整体厚度，适配现有多数标准模架的安装空间，不需要对原有模架做额外的改造就能直接替换原有老旧的活塞组件。

　　在实际使用场景中，这类活塞除了应用在夹板热成型模具上，也可以适配小型气动工装的压紧动作、自动化产线的工件顶升定位工位，结构上没有多余的冗余设计，所有受力部位都做了圆角过渡处理，避免应力集中导致的部件断裂，活塞杆表面做了硬氧化处理，表面硬度达到HV600以上，长期往复动作不会出现表面划伤，降低密封件的磨损速度。活塞的基座采用一体加工成型，没有拼接焊缝，气缸腔室的内壁做了珩磨处理，表面粗糙度达到Ra0.8以下，能降低活塞往复运动的摩擦阻力，提升动作响应速度，在频繁往复动作的工况下，动作响应延迟能控制在0.2s以内，满足热成型产线每分钟15-20次的开合模节拍要求。

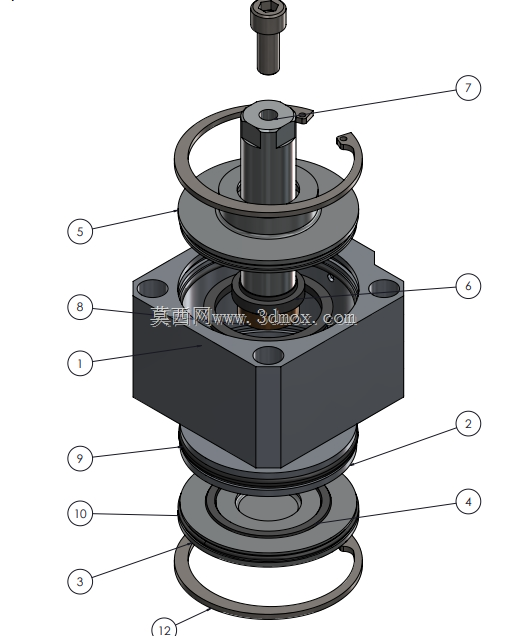

　　设计过程中特意将进气口设置在基座的侧面，避开了安装面和活塞杆伸出方向，接气管时不会和模具的其他部件产生干涉，进气口采用标准的G1/8管螺纹，能和工厂常规的气动气管接头直接适配，不需要额外转换接头。活塞的拆解维护也很方便，只需要拆下基座端面的卡簧就能取出内部的活塞组件和密封件，日常维护更换密封件不需要将整个活塞从模具上拆下，能大幅缩短设备维护的停机时间，适配批量生产产线对设备稼动率的要求。
