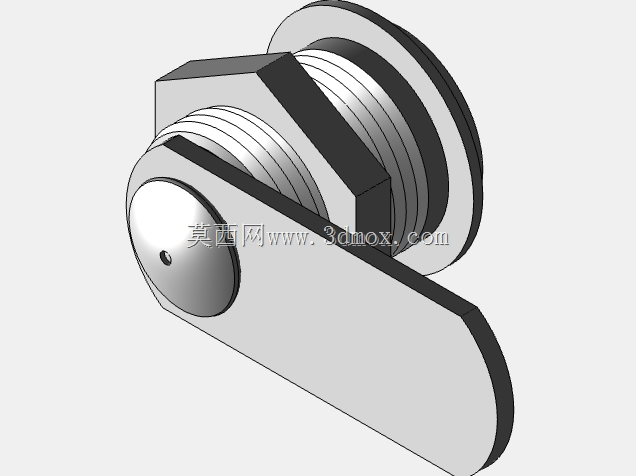

SK1-003小巧型双向开启压紧锁具结构

　　在各类工业柜体、小型设备舱门、仪器仪表防护外壳的结构设计中，锁闭部件的选型往往直接影响整机的操作体验与防护可靠性，这款小型压紧式锁具正是针对左右侧通用安装场景开发的紧凑结构件。从实际应用场景来看，这类锁具广泛适配厚度在1.5mm至5mm区间的钣金柜门、铝合金型材框架舱门、小型检测设备的检修侧盖，尤其适合安装空间局促、操作频次中等的设备部位，比如便携检测仪器的电池仓锁、小型工控柜的侧检修门锁、实验室小型设备的防护盖锁，相比传统转舌锁，它的压紧行程更短，操作反馈更直接，不需要大幅度转动手柄就能完成锁闭与解锁动作。

　　从功能特性上看，这款锁具的核心优势在于支持左右侧双向安装，不需要根据门的开向单独选配左开或右开型号，在批量设备装配时能大幅减少物料SKU数量，降低仓储与装配出错概率。锁闭状态下，锁舌的压紧面能提供均匀的压合力，保证柜门与柜体密封胶条的压缩量一致，避免出现局部缝隙过大导致的防尘防水性能下降问题，操作时只需要扳动外露的手柄转动90度即可完成解锁，手柄转动到极限位置时有明确的触感反馈，操作人员不需要目视确认就能判断锁具是否完全开启或锁闭，适合光线不佳的设备内部检修场景。

　　设计思路上，这款锁具采用了分体式同轴结构，前端的手柄与后端的锁舌通过中间的螺纹轴段连接，安装时只需要从柜门外侧将锁体插入预先开好的安装孔，在柜门内侧旋上配套的锁紧螺母就能完成固定，不需要额外的螺丝固定，安装工序非常简便。锁体的外露面做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在设备周边走动时被磕碰划伤，手柄的握持面做了加宽处理，即使戴薄型劳保手套也能顺利操作，不会出现打滑的问题。锁舌部分采用了偏心压紧设计，转动过程中锁舌会逐步向柜体方向压紧，锁闭到位后能提供足够的预紧力，即使设备在运输过程中产生振动，锁具也不会自行松脱。

　　从外形尺寸与安装边界来看，这款锁具的外露手柄长度控制在40mm以内，锁体主体的最大外径不超过28mm，对应的柜门安装开孔直径为22mm，安装时需要在柜门开孔周边预留至少10mm的平整安装面，保证锁紧螺母能完全贴合柜门背面，不会出现安装倾斜的问题。锁舌的转动半径为18mm，设计柜门内部结构时需要在锁体中心对应的内侧区域预留出直径不小于40mm的转动空间，避免锁舌转动时与柜内的布线、安装的元器件发生干涉。锁具的总厚度适配范围覆盖了常见的薄钣金到加厚绝缘板柜门，当柜门厚度超过5mm时，可以通过更换更长的连接轴段来适配，不需要修改锁体的其他结构。在实际选型建模时，需要注意锁体安装孔的中心距离柜门边缘的尺寸不能小于15mm，否则会导致锁紧螺母的安装空间不足，同时要确认锁舌压紧方向对应的柜体框边宽度不小于12mm，保证锁舌能完全压在柜体支撑面上，不会出现压空的问题。

　　在三维建模过程中，这款锁具的各个配合面都做了公差适配设计，手柄与锁体主体的转动配合间隙控制在0.1mm至0.2mm之间，既保证转动顺畅不会卡滞，又不会出现过大的旷量导致手柄晃动。锁体与柜门安装孔的配合采用间隙配合，单边间隙留0.2mm，方便安装时调整锁体的位置，抵消钣金开孔的位置误差。锁紧螺母与连接轴的螺纹采用普通公制细牙螺纹，自锁性能更好，长期使用不会因为振动出现松动。外露的手柄表面做了哑光处理，不会在设备外观上产生多余的反光，适合各类工业设备的外观设计风格，不管是钣金喷塑柜体还是铝合金拉丝外壳，都能保持协调的视觉效果。
