集成多特征建模的减压阀结构设计方案

　　在流体输送管网、小型气动动力单元、实验室气路管控系统这类对输出压力稳定性有明确要求的场景里，减压阀是核心的压力调控部件，其结构合理性直接决定下游管路的压力波动范围、设备运行安全性与密封件使用寿命。本次呈现的阀类结构，在设计阶段就跳出了传统减压阀单一功能建模的思路，把放样切割、旋转切割、共享草图等多种建模逻辑融入零件结构生成过程，让每一处结构特征都对应实际装配与使用需求，而非单纯的几何堆砌。

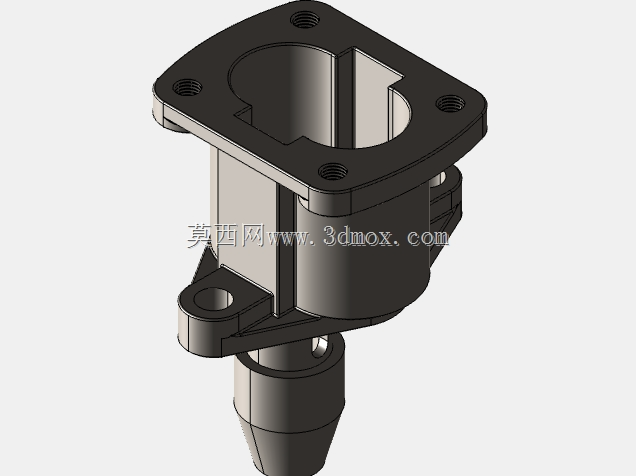

　　从实际安装适配的角度看，该阀件底部设置了带安装孔的法兰式固定基座，基座上的三个安装孔呈三角分布，这种排布方式相比双排对称孔位，能在更小的基座轮廓下实现更稳定的抗扭固定效果，安装时不需要过大的操作空间，适配紧凑型阀组集成的安装需求。基座与上部阀体采用一体化过渡结构，没有额外的拼接接缝，从根源上减少了压力介质泄漏的潜在路径，也省去了结合面密封件的配置需求，降低后期维护的备件成本。

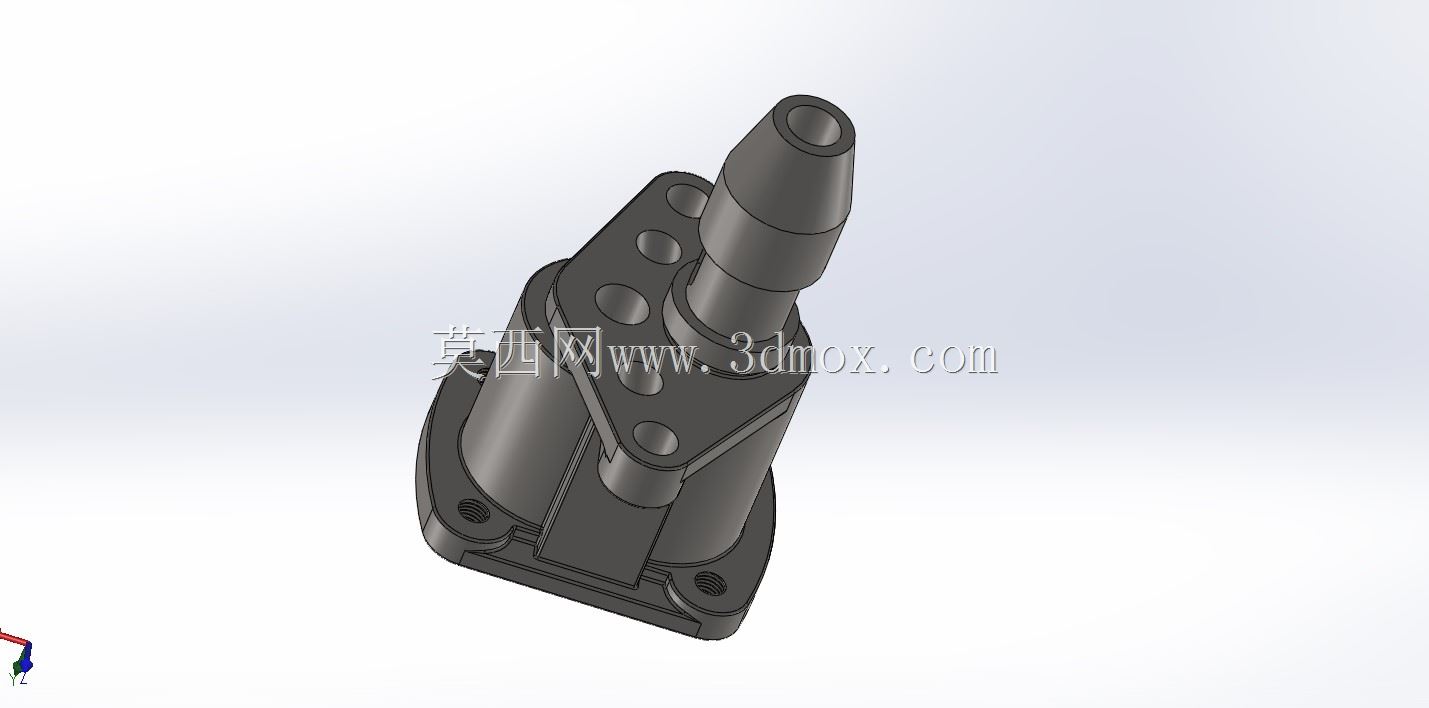

　　阀体上部的锥形输出端结构，是针对小口径管路快速对接设计的，锥面的锥度经过匹配计算，能与常见的软质气管、快插接头实现过盈配合密封，不需要额外加工螺纹或者配置卡套结构，在低压气动回路、小型实验装置的气路搭建中，能大幅缩短管路装配的耗时。阀体侧面排布的多个通孔，并非单一功能的结构：其中部分孔是阀体内腔的工艺孔，用于加工内部流道时的刀具进出，后期会通过堵头实现密封；另一部分孔是用于固定外接附件的安装位，比如可以直接固定压力检测表、压力调节旋钮的限位支架，不需要额外设计转接板，提升阀件的集成度。

　　在内部流道的设计逻辑上，该结构采用了阶梯式变径流道，介质从底部基座的入口进入后，先经过扩容腔实现初步的压力缓冲，减少入口端压力脉动对阀芯的直接冲击，再通过锥面节流段实现压力的精准调控，最后从上部锥形输出端流出，整个流道的转折处都做了圆角过渡，避免直角结构造成的介质紊流，降低流道内部的压力损失，也减少介质中杂质在转角处堆积的概率，延长阀件的免维护周期。

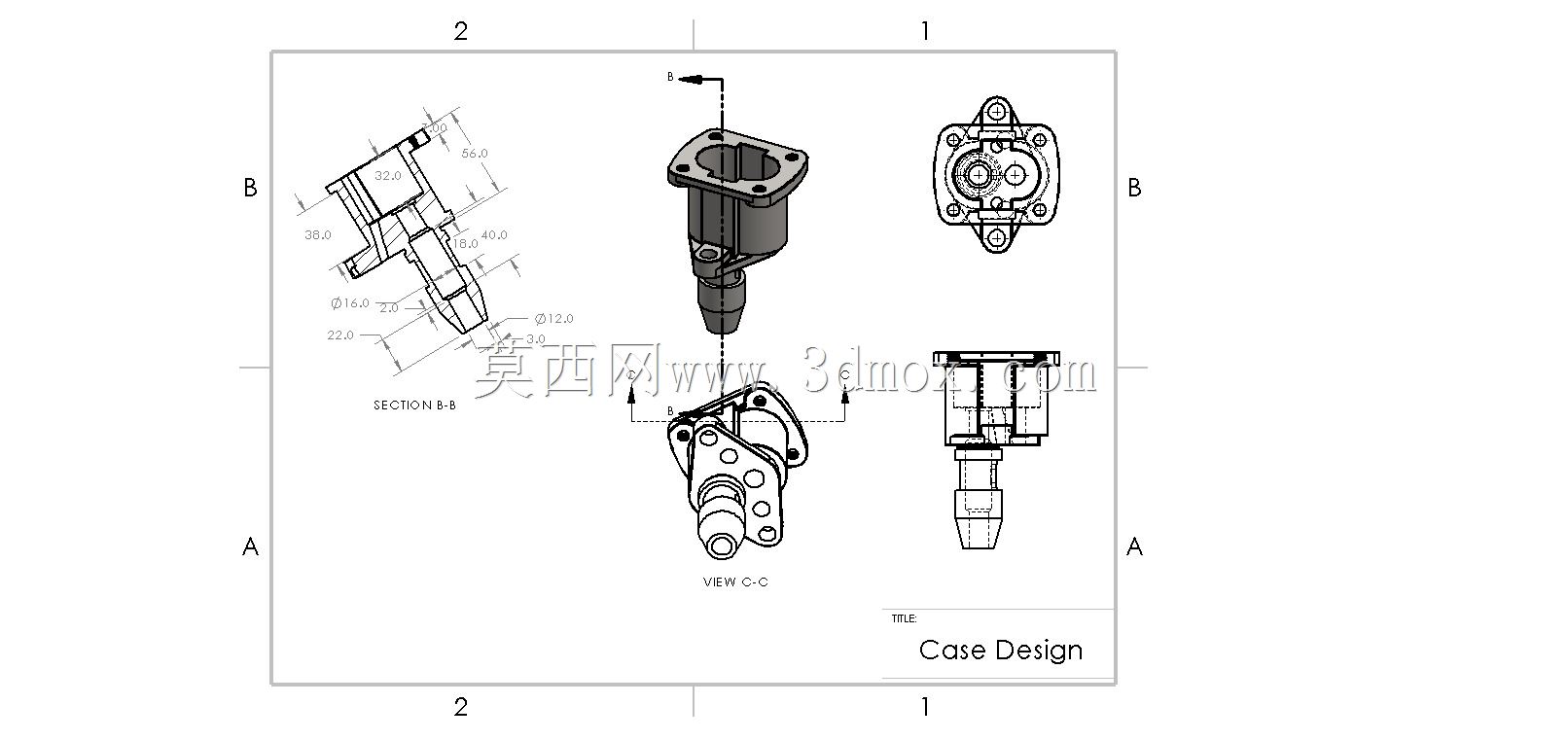

　　建模过程中采用共享草图的设计方式，让阀体上的多个安装孔、流道出入口的定位基准统一在同一草图平面下，从设计源头避免了不同特征定位基准不统一造成的装配干涉问题，后期如果需要调整安装孔的位置尺寸或者流道口径，只需要修改基准草图的对应参数，关联的所有特征都会同步更新，大幅提升设计迭代的效率。而旋转切割特征主要用于生成阀体内腔的回转面结构，相比逐段拉伸切除的方式，旋转生成的内腔壁面同轴度更高，能保证阀芯运动过程中的对中性，减少阀芯卡滞的风险；放样切割则用于处理基座与上部锥形结构之间的过渡曲面，让过渡区域的壁厚保持均匀，避免壁厚突变造成的注塑或者压铸过程中出现缩痕、应力集中的问题，不管是采用金属压铸还是工程塑料注塑加工，都能保证零件的成型良品率。

　　从安装边界来看，该阀件的整体外轮廓没有突出的尖锐结构，最大径向尺寸集中在底部基座位置，上部结构沿轴向逐渐收窄，在阀组密集排布的安装场景中，相邻阀件之间不会出现结构干涉，预留的操作空间足够完成接头插拔、压力调节等日常操作。其固定基座的厚度经过强度校核，能够承受1.6MPa以内的入口压力产生的轴向推力，不会出现基座变形导致的安装松动问题，适配绝大多数低压流体控制场景的压力等级要求。
