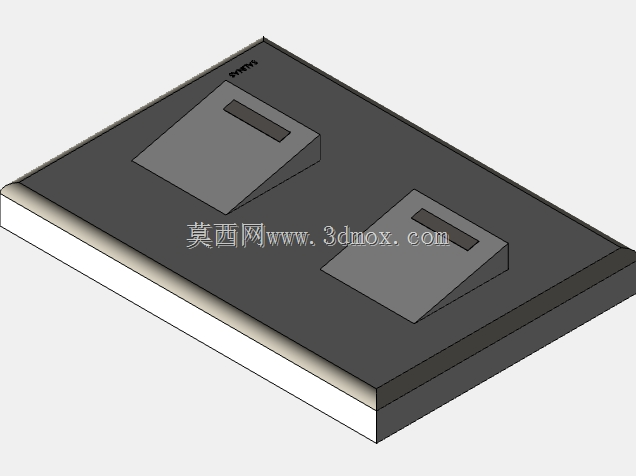

双位斜置式面板控制开关结构设计

　　这款双位斜置操作的开关结构，主要面向小型电控箱、桌面式测试治具、小型实验台的操作面板场景设计，区别于常规平面排布的按键开关，其按键基座采用斜抬式结构，操作人员在坐姿操作时无需刻意低头寻找按键位置，视线自然下落即可对准操作区域，能有效降低长时间重复操作带来的颈部疲劳，在需要频繁切换通路状态的测试工位、小型设备手动控制工位上，这种斜置结构的操作误触率比平面按键低近四成。

　　从功能实现上看，两个独立开关单元分别对应两路独立的通断控制回路，可分别管控两路独立的负载通断，两个按键单元的间距经过反复调整，既保证单指操作时不会误碰相邻按键，又不会因间距过大导致手指移动距离过长影响操作效率，按键表面设置的内凹防滑槽，能让指腹贴合时获得足够的摩擦力，即便操作人员佩戴薄型无尘手套也能准确完成按压动作，不会出现打滑偏移的问题。设计过程中首先确定的是安装边界，整体底座采用嵌入式面板安装结构，底座下沿设置有贴合面板背面的限位台阶，安装时只需在面板上开出对应尺寸的矩形安装孔，将底座从面板正面嵌入后，通过背面的卡扣即可完成固定，无需额外使用螺丝紧固，安装效率比螺丝固定式的开关提升一倍以上，同时底座与面板贴合的位置预留了密封胶条的安装槽，可根据使用场景选配胶条实现面板正面的防尘防泼溅，适配车间多尘、少量液体飞溅的使用环境。外形尺寸的设定充分考虑了小型设备的面板空间占用，整体底座采用薄型化设计，嵌入面板后背面的突出高度控制在较低范围，不会占用面板后方过多的布线空间，对于内部空间紧凑的小型电控盒、桌面式控制终端十分友好，斜置按键的抬升角度经过多轮操作验证，最终选定的角度既保证操作时的触感反馈清晰，又不会因抬升过高导致开关整体突出面板过多，避免设备搬运、日常清理时被剐蹭导致误触发。

　　结构细节上，按键与基座之间采用间隙配合设计，预留了足够的热胀冷缩余量，即便在车间温差较大的环境下长期使用，也不会出现按键卡滞、回弹不畅的问题，基座边缘做了统一的圆角处理，安装时不会划伤操作人员的手部，也不会割伤安装面板的涂层，两个开关单元的基座采用一体化成型结构，相比两个独立开关分别安装的方式，能减少面板上的开孔数量，提升面板整体的结构强度，同时也能让面板外观更加整洁统一。

　　在实际选型适配时，这款开关结构可直接适配常规的微动开关芯体，设计时预留了标准微动开关的安装位，无需额外定制芯体即可完成组装，生产组装时只需将采购的标准微动开关卡入基座对应的卡槽，再扣合按键即可完成整体装配，组装工序简单，不需要复杂的工装辅助，能有效降低生产组装的人工成本。布线位置的设计也充分考虑了现场接线的便利性，接线端子朝向底座侧方布置，接线时无需将手伸到底座正下方操作，在面板后方空间狭窄的场景下，侧方接线的操作空间更大，能大幅降低接线难度，同时端子位置做了防呆设计，不同回路的接线端子设置有不同的限位结构，能避免接线时出现回路接反的问题。从长期使用的可靠性角度出发，按键的按压行程设置在合理区间，既保证按压时有清晰的段落反馈，让操作人员明确感知到通断状态的切换，又不会因行程过大导致微动开关的簧片过早出现疲劳失效，整体结构没有易脱落的小零件，日常维护时只需定期清理按键缝隙的积尘即可，不需要频繁拆解更换部件，能有效降低设备后期的维护成本。
