FPV穿越机BLDC电机架适配安装垫片

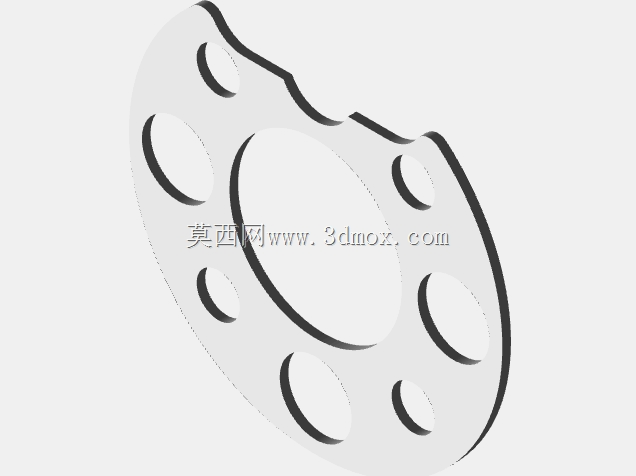

　　在FPV穿越机的装机调试过程中，不少玩家都会遇到外转子无刷电机外伸长度与机架安装位不匹配的问题，尤其是选用带锁止结构的BLDC电机时，电机轴端的锁止止动器往往会突出电机安装面一定高度，而部分轻量化机架的电机安装座并没有预留足够的沉孔或者避让空间，强行安装会导致止动器顶到机架碳板，既无法让电机安装面完全贴合，造成电机安装同轴度偏差，飞行过程中容易产生高频振动，影响飞控陀螺仪的采样精度，严重时还会因为电机安装受力不均导致电机底座开裂，甚至飞行中电机脱落引发炸机。这款垫片就是针对这类装机痛点设计的适配结构件，整体采用环形法兰式结构，中心预留大尺寸通孔，完全避开电机轴与止动器的外伸区域，不会和电机转动部分产生任何干涉。

　　垫片的厚度经过实际装机验证，刚好能够抵消止动器突出电机安装面的高度差，让电机的安装基准面完全贴合在垫片表面，再通过垫片与机架碳板的平面贴合，保证电机安装面与机架平面的平行度控制在合理公差范围内，避免因为安装倾斜带来的动平衡问题。垫片上的安装孔位完全匹配主流FPV机架的电机安装孔距，围绕中心环形均匀分布，孔位位置经过公差校核，既能够保证安装螺丝顺利穿过，又不会因为孔位间隙过大导致电机安装后出现移位，每个孔位的位置度公差控制在0.1mm以内，和市面上常见的22系列、23系列外转子BLDC电机安装孔位完全适配，不需要玩家自行打孔修改。

　　从结构强度角度考虑，垫片的外缘做了圆弧过渡处理，没有尖锐的直角结构，既能够减少装机过程中划伤碳板或者线材的风险，也能避免应力集中导致的垫片断裂问题，整体厚度均匀，安装后不会出现单侧垫高的情况，保证电机轴与机架平面的垂直度。在实际装机场景中，这款垫片不需要搭配其他额外的转接件，直接放置在电机与机架安装座之间即可，安装时只需要按照常规电机安装流程，将螺丝穿过电机安装孔、垫片孔位，最后锁入机架的电机安装座铜柱内即可，不需要修改原有电机或者机架的结构，对于不想打磨机架碳板、又要解决止动器干涉问题的装机场景来说，是非常实用的适配配件。

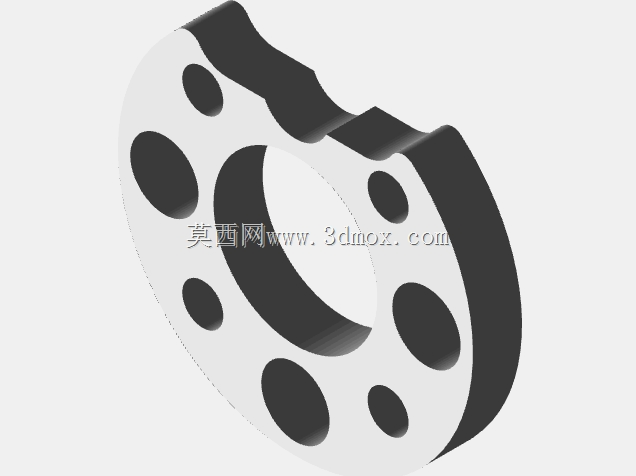

　　垫片的环形结构在保证避让空间的前提下，尽可能缩小了整体外径，不会突出机架电机座的外缘，避免增加飞行过程中的风阻，也不会和机架上的其他部件比如机臂保护套、天线固定座产生干涉。从安装边界来看，垫片的中心通孔直径大于常见BLDC电机止动器的最大外径，不管是使用常规的电机锁母还是带防松结构的止动器，都能完全容纳在通孔范围内，不会出现接触摩擦的情况；垫片的整体厚度覆盖了市面上绝大多数带锁止结构电机的止动器突出高度，单垫片即可满足大部分装机需求，如果遇到个别电机止动器突出量更大的情况，也可以通过叠加多片垫片的方式调整垫高高度，适配不同的安装间隙要求。在结构设计过程中，特意将垫片的安装孔位做了沉孔避让吗？不，实际是保持平面结构，因为垫片本身厚度不大，做沉孔反而会降低局部结构强度，平面结构能够让螺丝的锁紧力均匀分布在整个垫片接触面上，避免局部压强过大导致碳板压损。另外，垫片的两个接触面都做了平面度处理，表面没有明显的凹凸变形，安装后能够和电机底座、机架碳板完全贴合，不会出现虚位，锁紧螺丝后能够形成稳定的刚性连接，不会因为飞行中的振动导致垫片移位或者螺丝松动。对于FPV装机来说，电机安装的稳定性直接影响飞行手感和飞行安全，很多新手玩家在遇到电机止动器顶机架的问题时，往往会选择强行锁螺丝，最后导致电机底座变形或者碳板开裂，这款垫片就是用最简单可靠的结构，解决这类实际装机中的常见干涉问题，不需要复杂的改装，就能快速完成电机的稳定安装，既适合新手装机时规避干涉问题，也适合老玩家在调整电机安装高度、优化电机散热间隙时使用，垫片的环形结构不会遮挡电机底座的散热缝隙，不会影响电机飞行过程中的空气流通散热，避免因为加装垫片导致电机工作温度升高的问题。
