废油燃料打包炉结构设计方案

　　在小型加工站点、零散废品回收打包作业场景中，常规电动打包设备往往受限于供电条件、燃料成本等问题，难以在无稳定工业供电、边角废料集中的临时作业区稳定运行，这款以废油为燃料的打包炉，正是针对这类分散式作业场景的动力供给需求设计，核心是将生产环节产生的废弃油料转化为打包作业的动力来源，实现废料的就地消纳与作业动力的自给自足，大幅降低零散作业点的燃料采购与供电配套成本。

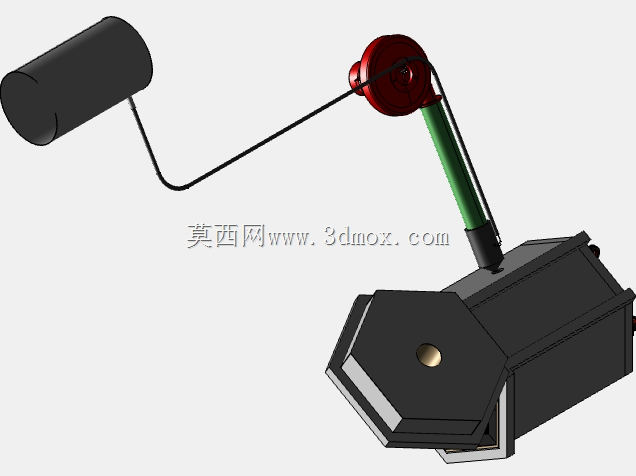

　　从结构布局来看，整套装置分为炉体主体、储油单元、输油管路、燃烧调控组件四个核心部分。炉体采用多边形截面的封闭腔体设计，外壁采用加厚钢板焊接成型，内部敷设耐火材料衬层，能够承受持续燃烧产生的高温，同时减少炉体表面的热量散失，提升燃料热效率；炉体正面设置可开合的投料与检修门，门体边缘采用耐高温密封结构，避免燃烧过程中烟气外泄，同时方便日常清灰、耐火层检修维护作业。储油单元采用卧式圆柱罐体结构，布置在炉体侧上方的独立支架位置，罐体设置倾斜的出油管路，依靠重力实现废油的自动输送，无需额外配置输油泵，简化了整套装置的结构复杂度，降低了故障概率；罐体顶部设置带透气结构的注油口，可直接加注收集到的废机油、废液压油等常见工业废油，适配多种废弃油料的使用需求，无需对废油进行复杂的预处理。

　　输油管路采用硬质金属管材弯折成型，管路走向避开炉体高温辐射区域，同时设置可调节的流量控制旋钮，能够根据打包作业的动力需求调整废油供给量，匹配不同负载下的燃烧强度；管路末端连接燃烧器组件，燃烧器采用旋流配风结构，能够将送入的废油充分雾化，与空气混合后实现充分燃烧，减少积碳与未完全燃烧的油料残留，提升废油的利用率。燃烧器与炉体之间设置隔热连接段，避免高温反向传导至输油管路引发安全隐患，连接段采用快拆结构设计，可快速拆卸清理燃烧器内的积碳，日常维护无需复杂工具。

　　整套装置的安装边界较为宽松，整体占地尺寸适配小型作业场地的布置需求，炉体底部设置安装固定孔位，可直接固定在水泥基础或钢制机架上，无需复杂的地基施工；储油罐体的支架采用螺栓连接结构，可根据现场场地条件调整安装位置与高度，适配不同的输油管路布置需求。在实际作业过程中，废油在炉体内燃烧产生的热量可直接为打包机构提供热动力，无需外接电源或其他燃料，特别适合偏远地区的废品回收点、小型加工厂区的边角料打包作业，能够将生产过程中产生的废油直接转化为作业动力，既解决了废油随意倾倒的环保隐患，又降低了打包作业的能源成本。

　　设计过程中充分考虑了户外作业的使用需求，所有外露金属部件均做了耐高温防腐处理，能够适应露天场地的日晒雨淋环境，减少锈蚀带来的结构损耗；炉体侧面设置观火孔，可实时观察内部燃烧状态，配合输油管路的流量调节旋钮，操作人员可快速调整燃烧强度，匹配不同打包压力的作业需求。整套结构没有复杂的电控元件，核心部件均为机械结构，故障率低，操作人员经过简单培训即可完成日常操作与基础维护，无需专业的机电维修人员驻场，适配零散作业点的人员配置条件。在耐火材料的选型上，炉体内衬采用高密度耐火浇筑料，能够承受长时间高温灼烧，正常使用工况下衬层使用寿命可达数千小时，大幅降低了易损件的更换频率；炉体与外部管路的连接位置均采用耐高温密封垫，避免高温烟气泄漏引发的安全问题，所有转动、调节部件均设置隔热防护套，避免操作人员误触引发烫伤。
