减压阀配套阶梯式传动简单轴结构

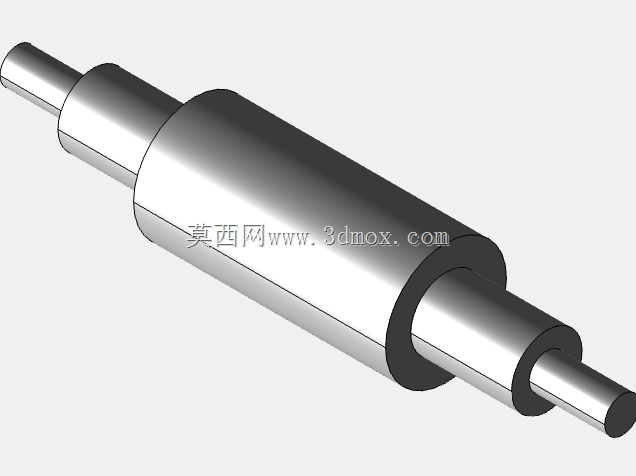

　　在工业流体控制领域，减压阀作为管路压力调节的核心部件，其内部传动构件的加工精度与结构合理性，直接决定了阀组的压力调节稳定性、动作响应速度以及长期运行的密封可靠性，本次涉及的阶梯式简单轴，正是减压阀阀芯驱动模块里的核心受力传动零件。从实际工况适配角度来看，这类轴件主要应用在中低压工业管路的直动式减压阀结构中，承担着将调压弹簧的预紧力、流体介质的反馈推力传递到阀芯密封面的作用，轴体的同轴度、各轴段的台阶过渡设计，会直接影响阀芯开合过程中的卡滞风险，也会决定阀组在压力波动工况下的调节精度。

　　设计这类轴件的时候，首先要考虑的是安装边界的适配性，轴体两端的细轴段是作为导向定位端使用的，需要和阀体内的导向衬套做间隙配合，配合公差通常选取H7/g6的间隙配合等级，既保证轴件往复动作时的顺滑度，又避免间隙过大导致的阀芯偏磨、密封面错位问题。中间的大直径轴段一方面是作为力传递的承载段，承接弹簧座的安装定位，另一方面轴肩位置会做圆角过渡处理，避免长期交变载荷作用下出现应力集中导致的轴件断裂，毕竟减压阀在管路压力频繁波动的场景下，轴件承受的是周期性的轴向推拉力，应力集中位置很容易萌生疲劳裂纹。

　　从外形结构来看，该轴采用多阶阶梯式设计，没有多余的异形结构，加工工艺性较好，普通数控车床即可完成全工序加工，不需要额外的铣削、磨削特殊工序，适合批量生产时的成本控制。各轴段的直径差是根据安装部件的受力需求设计的，两端导向段的直径更小，能够降低和衬套的接触面积，减少往复动作时的摩擦阻力，让压力调节的响应更灵敏；中间承载段直径更大，能够提升轴件的整体刚性，避免在弹簧预紧力过大、或者管路出现水锤冲击时，轴件出现弯曲变形导致阀芯卡涩。

　　实际应用场景中，这类轴件的工作环境会接触到管路内的输送介质，不管是水、压缩空气还是轻度腐蚀性的工业流体，都需要轴件表面做相应的防锈耐磨处理，常见的处理方式是表面镀硬铬，或者采用不锈钢材质加工，镀层厚度控制在0.02-0.05mm之间，既提升表面硬度降低磨损量，又不会因为镀层过厚影响各配合段的尺寸精度。轴件的轴向尺寸需要严格匹配阀腔的内部安装空间，两端导向段的伸出长度要保证阀芯在全开启、全关闭行程内，导向段始终有足够的长度和衬套配合，不会出现轴端脱出衬套导致的阀芯歪斜问题。

　　在结构细节设计上，轴件和弹簧座、阀芯的连接位置没有设计额外的键槽或者定位销孔，依靠轴肩的轴向定位和部件的过盈配合实现传动，这种设计的好处是减少了轴件上的应力集中点，同时装配流程更简单，适合减压阀这类需要批量装配、定期维护更换内部易损件的产品，维护时只需要将轴件从阀腔一端抽出，即可完成密封件、弹簧、阀芯的更换，不需要额外拆卸复杂的连接结构。另外，轴件的所有端面都做了倒角处理，一方面是装配时起到导向作用，避免锋利的边缘刮伤衬套的密封面，另一方面也去除了加工过程中产生的毛刺，防止毛刺脱落进入管路造成下游设备的堵塞或者损伤。

　　从受力角度分析，这类轴件主要承受轴向载荷，径向受力很小，所以不需要过高的抗弯强度设计，重点要控制的是轴件的同轴度公差，全轴各圆柱面的同轴度需要控制在0.02mm以内，否则在往复动作过程中会出现偏磨，不仅会加速衬套的磨损，还会导致阀芯密封面受力不均，出现阀后压力不稳、内泄漏量超标的问题。在三维建模过程中，这类轴件的建模逻辑需要优先保证各轴段的同轴度约束，台阶过渡处的圆角尺寸要和加工工艺匹配，不能出现无法加工的清角结构，同时各配合面的尺寸公差需要在建模时就做好标注，方便后续出工程图时直接调用，减少后续生产环节的沟通成本。

　　很多刚接触阀类设计的工程师容易忽略这类传动小轴的细节设计，往往只关注阀芯、密封件、弹簧这些直观的功能部件，实际上这类轴件的加工精度、结构设计合理性，是决定减压阀长期运行稳定性的关键，很多现场出现的减压阀压力漂移、调节卡滞、内漏超标问题，拆解后往往都是因为轴件同轴度不达标、过渡圆角太小导致疲劳断裂、或者表面处理不到位出现锈蚀卡涩造成的。在选型适配的时候，需要根据阀组的公称通径、额定压力、调节行程来匹配对应尺寸的轴件，不能随意更改轴段直径或者轴向长度，否则会直接改变弹簧的预压缩量，导致阀组的调压范围出现偏移，无法满足设计要求的压力调节区间。
