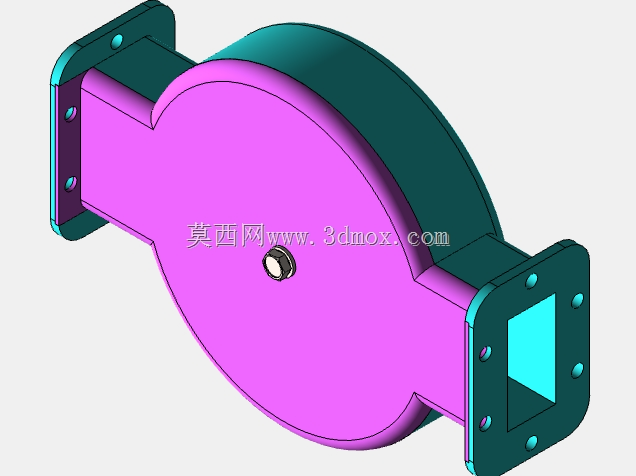

这款阀体结构主要面向中小通径的低压流体管路系统设计,常见应用场景包含民用供水支路、小型气动控制回路、实验室气路分配系统这类对出口压力稳定性有明确要求的管路环节,核心作用是将上游较高的入口压力稳定削减至下游设备可承受的工作压力区间,避免压力波动冲击下游精密仪表、执行元件造成损坏。从结构设计逻辑来看,整体采用对称式中腔布局,圆形中腔为内置阀芯、调压弹簧、膜片组件预留了充足的安装空间,两侧延伸的连接端采用方形法兰结构,法兰面预先加工了均匀分布的螺栓过孔,安装时可直接与对应通径的管路法兰对接,通过螺栓预紧力压紧密封垫片即可完成密封,无需额外加工焊接坡口,适配现场快装的施工需求。
设计阶段特意将两侧连接流道做了圆弧过渡处理,避免流道直角转折造成的局部压损过大、流体紊流噪声问题,中腔正面预留的轴孔用于安装调压调节杆,后期可通过旋转调节杆改变弹簧预紧力,灵活调整出口压力的设定值。从安装边界来看,两侧法兰端面的平行度公差控制在0.05mm以内,可避免安装后出现密封面偏斜导致的泄漏问题,法兰螺栓孔采用跨中分布设计,与常规同通径管路法兰的孔位完全兼容,无需重新加工配对法兰即可直接替换原有管路中的同类阀体。整体外形没有多余的外凸结构,中腔外壁做了圆弧增厚处理,既可以承受额定工作压力下的壳体强度要求,也能减少安装占用的空间,在紧凑的管路排布场景中也能顺利完成安装。
结构建模过程中对所有密封配合面都做了表面粗糙度要求的对应结构处理,法兰密封面预留了垫片安装的沉台,可防止垫片受压后被挤出密封面,中腔与两侧流道的连接位置做了加强筋过渡,避免长期受流体压力冲击出现应力开裂问题。这类阀体在实际选型时,需要匹配对应压力等级的内置调压组件,壳体本身的结构强度可满足1.6MPa公称压力的使用要求,流道通径的设计兼顾了流量需求与调压精度的平衡,不会因为通径过大导致调压响应滞后,也不会因为通径过小造成不必要的流道压损。日常维护时,只需拆开中腔的连接结构即可更换内部的密封件、弹簧与阀芯,无需将整个阀体从管路上拆下,大幅降低了后期运维的工作量。建模时对所有安装孔位、配合尺寸都做了参数化关联,若需要调整通径规格或者法兰连接尺寸,只需修改对应参数即可快速生成新的阀体模型,可大幅缩短同系列不同规格产品的设计周期。
