50mm规格金属飞轮结构设计

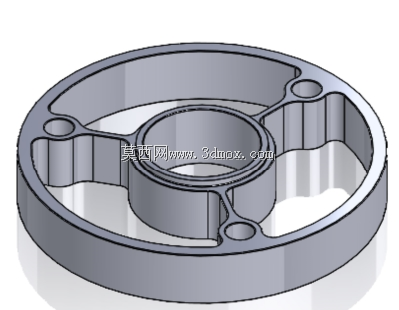

　　这类小尺寸飞轮常应用在小型减压阀配套的调速机构、微型动力输出单元以及小型流体控制设备的稳速结构中，核心作用是通过自身回转过程中的转动惯量储备，抵消设备运行过程中出现的转速波动，让机构的动力输出或者阀件的压力调节过程保持平稳，避免因为瞬时负载变化或者介质压力脉动带来的机构动作跳变、调节精度失准问题。从结构设计来看，这款飞轮采用了外圈厚壁、中间轮毂加三辐条连接的构型，外圈做等厚环形设计，尽可能将质量集中在最大回转半径处，在同等重量下获得更高的转动惯量，兼顾轻量化需求与稳速性能，不会因为飞轮自重过大增加驱动端的额外负载。

　　中间的轮毂部分做了轴向凸起的轴孔结构，轴孔与外圈保持严格的同轴度设计，安装时可以直接套接在配套的转轴上，轮毂的轴向长度经过匹配设计，既保证与转轴的配合接触长度足够，传递扭矩时不会出现应力集中导致的配合面磨损，也不会因为轴向尺寸过长占用过多的安装空间，适配减压阀这类紧凑安装空间的阀件内部布局。三根辐条采用均匀120度周向分布的设计，每根辐条上都设置了圆形的减重通孔，在保证辐条结构强度、满足扭矩传递需求的前提下，尽可能去除多余的材料，降低飞轮整体自重，同时辐条的截面做了等强度过渡设计，与外圈、轮毂的连接位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，在高速回转过程中不会因为应力累积出现结构开裂、变形的问题。

　　从安装边界来看，这款飞轮的最大外径为50mm，轴向总厚度控制在适配小型阀件腔体的尺寸范围内，安装时不需要对原有阀件的腔体结构做额外改动，轴孔的直径匹配常规小型减压阀的调节轴尺寸，配合公差选用基孔制的过渡配合，既可以保证装配后飞轮与转轴同步回转，不会出现相对打滑，也方便后期维护时的拆卸更换。在实际工况中，这类飞轮长期处于低速到中速的回转状态，工作环境可能存在少量的介质油污、金属碎屑，所以整体采用金属材质加工，表面做防锈处理，辐条与外圈、轮毂的连接位置都做了光滑过渡，不容易积存油污和碎屑，长期运行也不会因为杂质卡滞影响回转精度。

　　设计过程中需要重点做动平衡校验，因为飞轮的回转精度直接影响到减压阀的调节稳定性，如果动平衡精度不足，回转过程中产生的离心振动会传递到阀件的调节机构上，导致压力输出出现脉动，甚至带动整个阀件产生共振，所以在结构设计时，三个减重孔的尺寸、位置都做了对称度约束，保证质量分布均匀，加工完成后只需要做少量的动平衡去重就可以达到使用要求。另外，飞轮的外圈侧面没有做额外的齿形或者卡槽设计，属于纯惯性稳速构件，不需要和其他齿轮、传动带做啮合传动，所以外圈的表面粗糙度只需要满足常规加工要求即可，不需要做高精度的磨削加工，在保证使用性能的前提下控制加工成本。这类小尺寸飞轮除了应用在减压阀类的流体控制部件上，也可以适配小型内燃机模型、微型传动试验台、小型调速装置等需要稳速功能的紧凑结构中，因为其尺寸小巧、结构简单、安装便捷，不需要复杂的配套固定结构，只需要将轮毂轴孔与对应转轴配合锁紧，就可以发挥稳速蓄能的作用。在建模过程中，需要重点保证各回转面的同轴度公差，辐条的分布角度公差，以及各连接位置的圆角过渡参数，这些细节直接影响到后续加工出来的零件的实际使用性能，如果同轴度偏差过大，装配后飞轮会出现偏摆，不仅起不到稳速的作用，反而会加剧转轴的磨损，缩短整个机构的使用寿命。
