波浪齿形带键槽圆柱传动轮结构

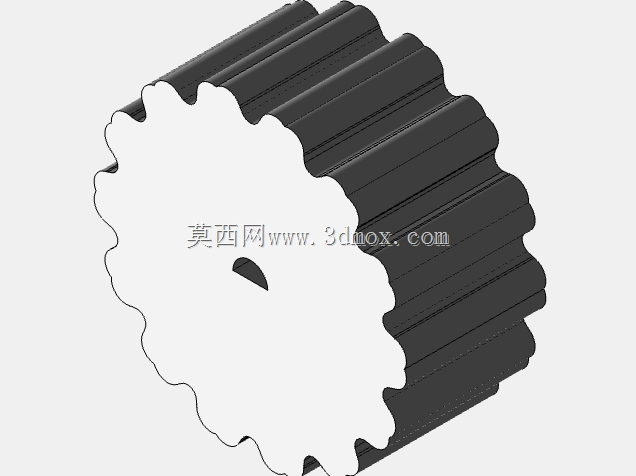

　　这类带波浪形齿廓的圆柱传动轮，常应用在轻载输送、食品加工设备的动力传递环节，区别于常规渐开线齿轮的啮合传动，它的波浪形齿廓设计能降低啮合过程中的刚性冲击，在低速、对传动噪音有控制要求的工位上适配性更强。从结构上看，轮体整体为等外径圆柱结构，外周均匀分布连续的波浪形齿，齿顶与齿根均采用圆弧过渡，没有尖锐的应力集中棱角，在长期往复传动的工况下，能有效降低齿根位置的疲劳裂纹萌生概率。中心位置开设的键槽为标准平键安装位，安装时可与传动轴上的平键配合，传递扭矩的同时限制轮体与轴的周向相对转动，避免传动过程中出现打滑丢转的问题。

　　设计这类轮体时，首先要匹配安装轴的直径确定中心内孔尺寸，键槽的宽度、深度要对应所选平键的国标参数，保证装配时键与键槽的侧面配合间隙控制在合理范围，既不会因为间隙过大产生传动冲击，也不会因为过盈量太大导致装配困难。外周波浪齿的齿距、齿高参数需要匹配配套的传动副，若用于同步带传动场景，齿形轮廓要和带体内齿的廓形完全贴合，保证啮合时的接触面积足够，避免局部应力过大导致齿面磨损加快。轮体的轴向长度要根据实际安装空间确定，要保证装配后轮体两侧不与相邻的轴承、机架结构产生运动干涉，同时要预留出轴向定位的挡圈或者轴肩安装位置，避免传动过程中轮体出现轴向窜动。

　　在实际设备应用中，这类轮体常安装在食品包装线的输送辊驱动端、小型自动化设备的物料推送机构传动位，因为波浪形齿廓的啮合间隙更小，传动过程中的回程误差更低，在需要精准控制输送位移的工位上，比普通平带传动的定位精度更有优势。建模过程中，齿形的生成需要先绘制单齿的圆弧轮廓，通过圆周阵列完成整圈齿形的构建，再通过拉伸命令生成轮体基体，最后切除中心内孔与键槽结构，所有过渡圆角都要按照实际加工工艺要求设置，避免出现加工时刀具无法到达的死角。

　　轮体的材质选择通常根据传动载荷确定，轻载场景下可选用工程塑料一体注塑成型，能进一步降低传动噪音，同时具备一定的自润滑特性，不需要额外添加润滑脂就能长期运行；载荷稍大的场景可选用铝合金或者45号钢加工，表面做氧化或者淬火处理，提升齿面的耐磨性能。安装时要保证轮体的端面与传动轴的轴线垂直，偏角过大不仅会加剧齿面的偏磨，还会产生额外的轴向力，影响支撑轴承的使用寿命。在设备维护环节，这类轮体的检查重点是齿面的磨损量以及键槽的配合间隙，当齿面磨损量超过齿厚的十分之一时，就需要及时更换，避免出现跳齿导致传动失准；如果键槽出现压溃变形，也要及时更换轮体或者修复键槽，防止传动过程中出现异响甚至轮体脱落的故障。不同于常规齿轮需要严格的中心距安装要求，这类波浪齿传动轮对中心距的误差容忍度更高，在一些机架加工精度稍低的简易设备上，也能实现平稳的动力传递，这也是它在小型非标自动化设备中应用广泛的原因之一。
