英特尔Agilex7开发板配套散热结构件

　　在FPGA开发验证环节，高性能计算板卡的热设计一直是影响测试稳定性的核心要素，尤其是Agilex7这类高算力、高功耗的可编程逻辑器件，满负载运行时核心热流密度极高，若没有匹配的散热结构带走核心热量，很容易触发芯片过温降频，直接导致仿真验证、逻辑测试的结果出现偏差，甚至造成芯片不可逆的损坏。这套散热结构的设计完全围绕Agilex7开发套件的核心热源布局展开，没有采用通用散热器的通用安装孔位，而是严格匹配开发板上核心芯片的安装边界，鳍片的排布方向顺着开发板常规风道走向设置，当开发板置于机箱或者开放式测试台架上时，风道气流可以顺着鳍片间隙顺畅穿过，最大化带走鳍片表面传导的热量。

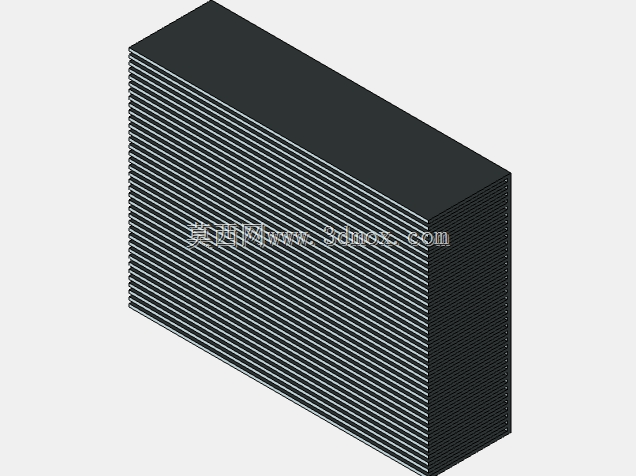

　　从结构形态上看，该散热件采用成熟的铝挤成型工艺制作，底座部分为平整的实心铝块，和芯片核心接触的面做了平面度处理，实际装配时搭配对应厚度的导热界面材料，就能有效降低接触热阻，让芯片核心的热量快速传导至整个散热底座。上方密集排布的平行鳍片在有限的高度空间内尽可能拓展了散热面积，没有做多余的造型切割，避免破坏热传导路径的连续性，鳍片的厚度和间距经过热仿真校核，既保证足够的散热面积，也不会因为鳍片过密导致风阻过大，影响气流穿过效率。

　　安装边界上，该散热件的整体外轮廓完全避让开开发板上核心周边的电容、接插件、调试接口等元件，不会出现装配干涉，底座的覆盖范围刚好完整覆盖Agilex7芯片的核心散热区域，不会因为底座尺寸过小导致核心热量无法均匀扩散，也不会因为尺寸过大挤占周边元件的布局空间。在实际测试场景中，这类配套散热结构不需要额外加装高转速暴力风扇，依靠测试环境的常规系统风道就能满足芯片满负载运行的散热需求，能将核心温度控制在器件允许的工作温度区间内，保证长时间跑仿真、做逻辑验证时的运行稳定性。

　　很多工程师在做自研板卡热设计参考时，也可以参考这套散热结构的鳍片参数、底座厚度比例，结合自身板卡的功耗参数、风道条件调整尺寸，不需要从零开始做热仿真迭代，能有效缩短前期热设计的验证周期。不同于消费级CPU散热器的通用化设计，这类面向特定开发板的散热结构不需要兼容多平台安装扣具，所有结构尺寸都围绕目标板卡做定向优化，没有多余的结构冗余，在保证散热效率的同时也控制了整体重量，避免长期使用时因为散热件自重过大给PCB板带来额外的机械应力，防止PCB出现形变导致的焊点虚接问题。鳍片的边缘做了钝化处理，装配过程中不会划伤操作人员或者板卡上的贴片元件，整体结构没有可拆卸的活动部件，长期使用不会出现部件松动、异响等问题，可靠性完全满足实验室长时间连续测试的使用要求。
