车辆悬架系统机械结构设计方案

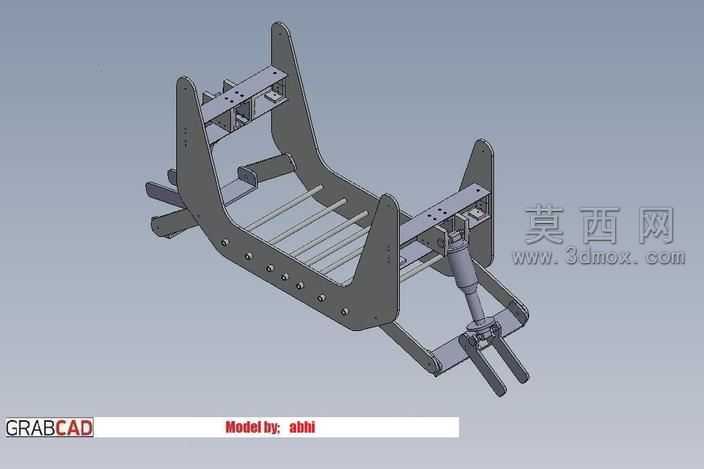

本作品为车辆悬架系统的三维建模设计成果，建模过程严格遵循机械设计规范，先通过草图绘制完成各零部件的轮廓约束，对支架类钣金件采用钣金建模模块完成折弯、冲孔、阵列孔位的特征构建，保证孔位同轴度与安装面平面度符合装配公差要求。针对减震筒部件，采用回转特征结合拉伸切除完成筒身、活塞杆、连接耳片的结构搭建，对筒身表面做哑光金属材质赋予，还原液压减震筒的真实质感；两侧的支撑臂采用焊接件建模逻辑，分别构建各段型材后通过装配约束完成组焊定位，对焊缝位置做倒角与纹理处理，模拟实际焊接工艺的成型效果。模型中部的承载横杆采用阵列特征完成等距排布，对横杆表面做防滑纹理材质设置，还原金属杆件的表面处理效果。整体装配过程采用自下而上的建模思路，先完成所有单个零件的建模与材质赋予，再通过同轴、重合、平行等装配约束完成总装，对活动连接部位预留合理的装配间隙，模拟悬架实际工作时的摆动行程。渲染阶段采用工作室光照环境，调整金属材质的反射率与粗糙度参数，区分钣金支架、液压杆件、金属横杆的不同材质质感，对阴影参数做柔化处理，让整体模型的结构层次清晰可见，各部件的连接关系、安装点位都能直观呈现。设计过程中充分考虑悬架的承载受力逻辑，两侧支撑臂的弯折角度、减震筒的安装倾角都经过参数化调整，保证结构受力传递路径合理，既满足行驶过程中的减震缓冲需求，也兼顾零部件的安装维护便利性，所有安装孔位都采用标准化尺寸设计，可直接对接通用紧固件的选型装配。
