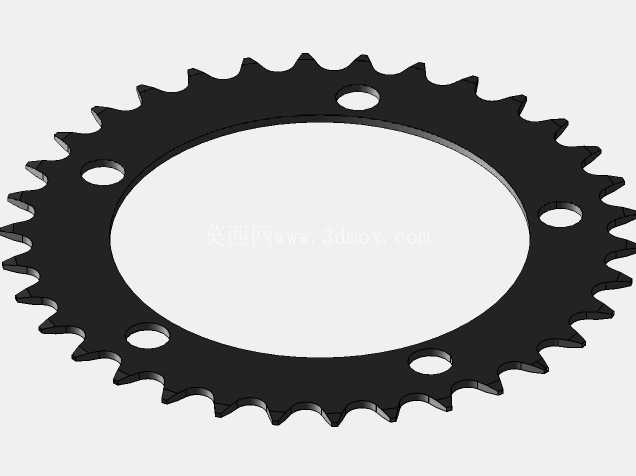

110BCD自行车传动齿盘结构设计

　　这款110BCD规格的齿盘是自行车传动系统的核心受力部件，主要应用于公路自行车、城市通勤自行车的曲柄传动单元，承担着将骑行者踩踏产生的扭矩通过链条传递给后轮飞轮的核心作用，直接决定骑行过程中的动力传递效率与传动系统运行稳定性。从实际使用场景来看，这类五孔安装规格的齿盘适配市面上绝大多数标准110BCD孔距的公路车曲柄，日常骑行中需要承受踩踏带来的交变冲击载荷，同时要应对户外环境下的泥沙附着、雨水侵蚀，因此齿形的设计精度直接影响链条啮合的顺畅度，不合理的齿形参数会导致跳齿、掉链、异常磨损等问题，大幅提升骑行过程中的故障概率。

　　设计过程中首先确定了110mm的螺栓孔中心圆直径基准，五个安装孔沿中心圆均匀分布，每个安装孔的孔径与孔位公差严格匹配标准盘钉的尺寸要求，保证安装后齿盘与曲柄的贴合面无间隙，避免踩踏过程中出现齿盘晃动、偏摆的问题。齿形部分采用标准的链条啮合轮廓，每个齿的齿厚、齿高、齿间圆弧都经过参数化匹配，适配常规的自行车变速链条，啮合过程中齿面与链条滚子的接触应力分布均匀，不会出现局部应力集中导致的齿面过早磨损。齿盘整体采用环形扁平结构，中心大通孔用于避让曲柄轴结构，外缘的齿圈宽度经过优化，既保证足够的结构强度承受踩踏扭矩，又尽可能控制整体重量，符合自行车零部件轻量化的设计需求。

　　从安装边界来看，齿盘的轴向厚度控制在标准盘片的常规尺寸范围内，安装后与相邻盘片（若为多盘结构）的间距符合前拨的变速行程要求，不会出现变速蹭链的问题；齿顶圆直径经过精确计算，对应34齿的规格，与不同齿数的飞轮搭配时能覆盖日常通勤、休闲骑行所需的传动比范围，既可以满足平路巡航时的高速需求，也能应对轻度爬坡时的扭矩输出要求。设计时还考虑了齿盘的受力特性，五个安装孔之间的连接辐条部分采用等强度设计，在踩踏受力最大的孔位连接区域做了结构加强，避免长期交变载荷下出现盘片变形、孔位开裂的问题，同时非受力区域做了轻量化的结构优化，在保证结构刚性的前提下减少不必要的材料冗余。

　　实际建模过程中，齿形的生成采用参数化驱动的方式，先通过节距、滚子直径、齿数等基础链条参数计算出齿廓的基准曲线，再阵列生成全部轮齿，之后通过布尔运算切除出五个均匀分布的安装孔，最后对所有锐边做倒角处理，避免安装和使用过程中出现锐边割手、应力集中的问题。整个齿盘的形位公差控制严格，安装孔的位置度、齿圈的圆度、齿盘的平面度都满足实际装配要求，安装到曲柄上后齿盘的端面跳动量控制在合理范围内，保证链条在齿盘上运转时不会出现侧向偏移，提升传动系统的运行平顺性，减少骑行过程中的异响与异常磨损。这类齿盘在实际使用中，除了原厂整车配套外，也广泛应用于自行车改装、维修替换场景，标准化的BCD尺寸让用户可以根据自身的骑行需求选择不同齿数的盘片，调整整车的传动比范围，适配不同的骑行路况与个人踩踏习惯。
