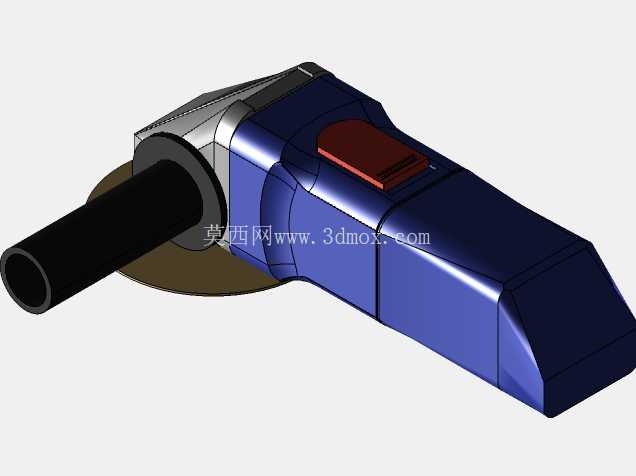

MasterCraft四寸半手持角磨机结构设计

　　在金属加工、家装施工、设备维保等场景里，手持角磨机是出场率极高的磨削类工具，这款四寸半规格的角磨机结构模型，完全还原了量产机型的人机交互逻辑与功能布局，可作为同类工具结构优化、二次改型设计的参考基底。从实际作业场景来看，该规格角磨机适配115mm直径的砂轮片，既可以覆盖普通碳钢型材切割、焊缝焊渣打磨、金属表面除锈等常规机加维保作业，也能在更换不同工作头后完成石材倒角、木材粗磨、漆面打磨等跨工种作业，手持作业的灵活度足以应对狭小空间内的操作需求，比如设备框架内部的焊缝修磨、家装管线铺设时的管材切割这类大型设备无法进入的工位。

　　从结构设计思路来看，整机采用流线型的握持壳体布局，主握持区对应机身中后段，壳体曲面完全贴合成年男性手掌自然握持的弧度，开关按键设置在握持区上方的拇指可控范围内，作业时无需大幅度挪动手指即可完成启停操作，避免操作过程中因调整手势引发的安全隐患；辅助握持手柄设置在砂轮头架侧方，可根据操作人员的左右手操作习惯调整安装位置，适配不同站位的施力角度，降低长时间握持作业的肌肉疲劳度。整机的动力段与传动段做了明确的结构分隔，电机仓位于机身尾部，通过锥齿轮组将动力转向传递至前端的砂轮输出轴，传动区域的壳体做了加厚加强设计，可承受磨削作业时产生的径向跳动与侧向载荷，避免长期作业导致的壳体形变影响传动精度。

　　砂轮护罩采用快调式结构设计，可根据切割或打磨的作业角度快速调整护罩遮挡方位，阻挡磨削过程中飞溅的磨屑与火花，保障操作安全，护罩的安装卡位做了限位设计，调整到位后可自动锁止，不会因作业振动出现移位。从安装边界与外形尺寸来看，整机长度控制在300mm以内，机身最宽处不超过80mm，握持段的直径适配常规手掌围度，输出轴的安装螺纹符合通用角磨机的配件标准，可直接适配市售同规格的砂轮片、切割片、抛光轮等耗材，无需额外制作转换连接件；机身尾部的电源线出线位置做了防弯折护套设计，可避免作业过程中反复弯折电源线导致的线芯断裂问题。

　　头架部分的输出轴伸出长度预留了足够的耗材安装空间，同时兼顾了护罩、压板等固定件的安装位置，不会出现耗材安装后与护罩干涉的问题。在结构细节上，壳体的拼接缝全部设置在非握持区域，避免拼接缝隙硌手影响握持手感，机身表面做了细微的防滑纹理处理，即便手上沾有少量油污或切削液，也能保持足够的握持摩擦力，防止作业过程中设备脱手。开关按键采用带防误触的翘板结构，需要先向前推动解锁键才能按下启动开关，避免设备放置状态下被意外挤压启动，符合手持电动工具的安全设计规范。传动部分的轴承安装位预留了公差补偿空间，可抵消长期使用后轴承磨损产生的间隙，延长整机的维护周期，头架处的输出轴密封结构可阻挡磨削产生的金属粉尘进入传动腔，避免粉尘磨损齿轮与轴承。对于三维建模从业者而言，该模型完整还原了手持角磨机的内外结构比例关系，可用于电动工具类产品的外观渲染、结构干涉校验、人机工程学模拟等工作，也可作为装配实训、工具类产品结构教学的演示模型，帮助设计人员理解手持动力工具的布局逻辑，在后续同类产品开发时规避结构干涉、握持舒适度不足等常见设计问题。
