非线性静应力工况用焊接箱型支撑梁结构

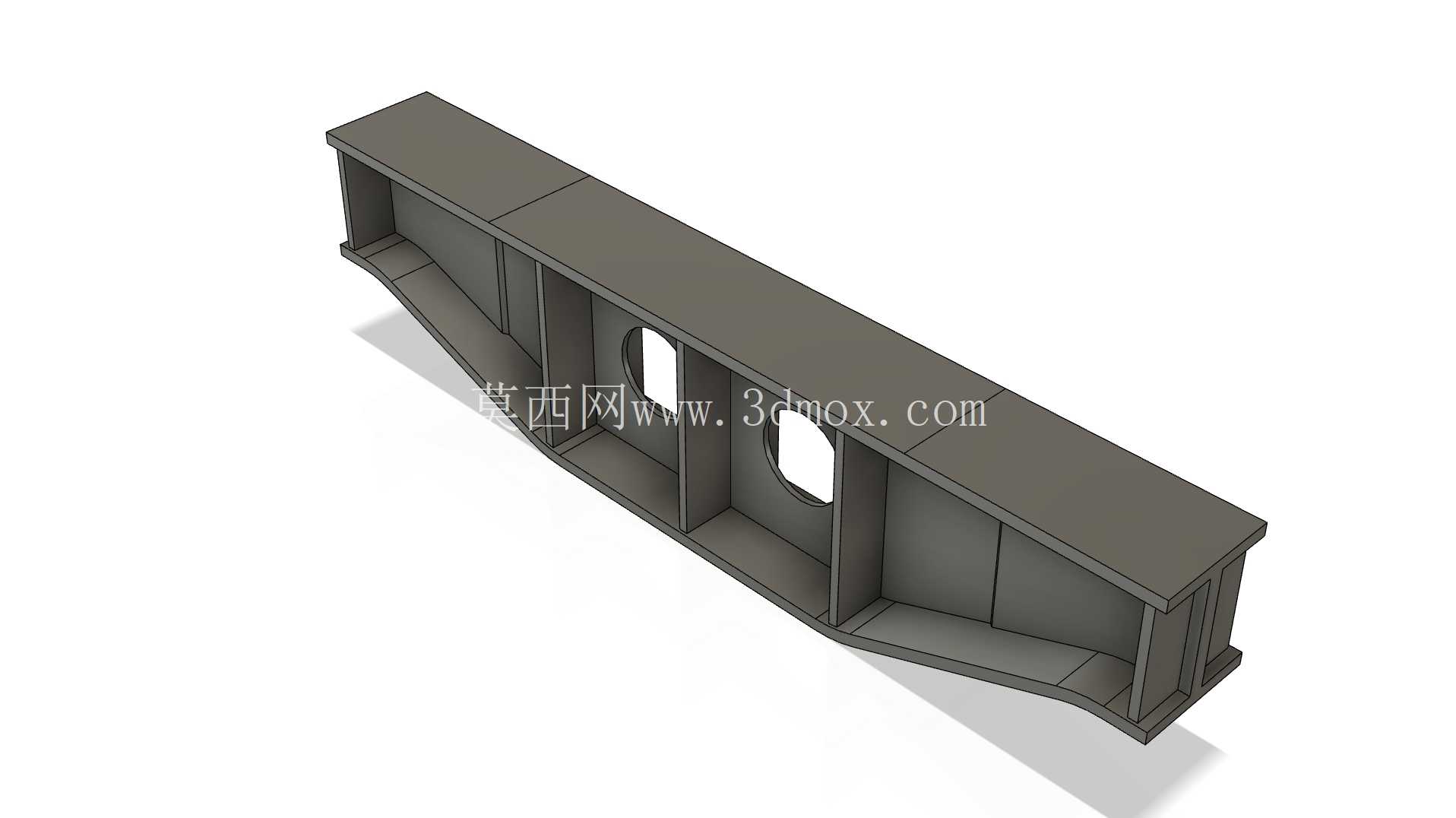

　　在重型工业承载场景中，支撑梁作为核心传力构件，其结构合理性直接决定整套设备的运行可靠性与服役寿命，这款针对非线性静应力工况设计的箱型支撑梁，主要面向重载阀门配套支撑、重型设备机架承重、工业管道桁架承载等场景，可承受复杂交变载荷下的非线性变形，避免传统工字梁在局部集中载荷下出现的腹板失稳问题。从结构设计逻辑来看，该支撑梁采用变截面箱型焊接结构，整体沿长度方向做了截面高度渐变处理，对应载荷集中区域适当加高腹板高度，低载荷区域缩减截面尺寸，在保证整体抗弯模量满足要求的前提下，尽可能降低构件自重，减少材料冗余。

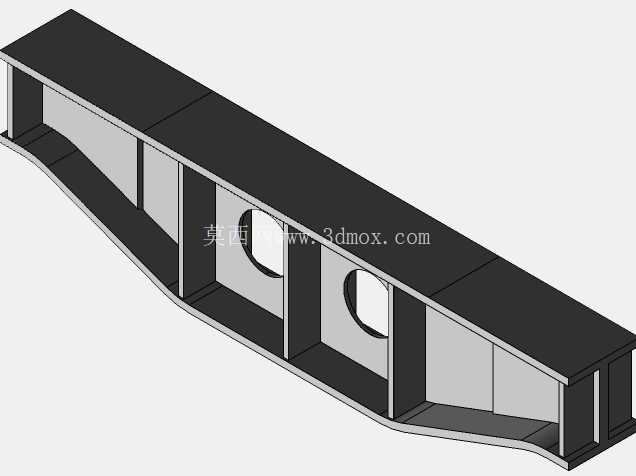

　　梁体内部设置多道垂直加强筋板，筋板位置严格对应外部载荷的作用点，将外部集中载荷通过筋板快速分散到上下翼缘板与两侧腹板上，避免局部应力超过材料屈服极限；筋板上开设的两个椭圆形减重孔，并非随意设置，孔边做了圆弧过渡处理，可有效降低孔边应力集中系数，同时方便后期梁体内部做防腐涂装、穿设辅助管线，兼顾工艺性与实用性。上下翼缘板采用等厚钢板裁切，与腹板之间采用全熔透角焊缝连接，焊缝位置避开了最大应力截面，减少焊接缺陷对整体结构强度的影响；梁体两端设置了安装贴合面，端面平面度控制在安装要求范围内，可直接与配套的支座、被支撑构件通过螺栓组连接，不需要现场额外做端面加工，降低现场安装的工作量。

　　从安装边界来看，该支撑梁两端的安装孔位按照标准阀组支撑间距设置，横向安装余量可适配一定范围内的安装偏差，不需要额外制作转接板；梁体整体宽度控制在常规阀组安装的预留空间内，不会与周边的管道、操作构件产生干涉，安装时可直接吊装就位，穿入紧固螺栓后按对角顺序拧紧即可完成固定。在非线性静应力工况下，该结构可有效抵消局部载荷带来的非线性变形，当承受偏载、冲击载荷时，内部筋板可协同各板件共同受力，不会出现单块板件先发生屈曲失效的问题；相比传统的等截面工字梁，该箱型结构的抗扭性能提升明显，对于阀门这类存在一定侧向推力的被支撑构件，可更好地抵抗侧向载荷带来的扭转力矩，避免长期运行后梁体出现侧向变形导致阀门密封面错位。

　　设计过程中针对梁体的受力路径做了优化，所有板件的拼接位置都做了应力分散处理，不存在直角相接的应力集中死角，所有转角位置都设置了合理的焊接坡口与圆弧过渡，减少焊接残余应力的集中；梁体的外表面没有多余的突出结构，后期做防腐涂装、保温层包裹时都非常方便，不会出现涂装死角，适合在户外、工业厂房内等多种环境下长期服役。对于结构设计从业者来说，该模型的筋板布置、变截面处理方式都具备参考价值，可直接借鉴到同类重载支撑构件的设计中，根据实际载荷大小调整板厚、筋板间距即可快速衍生出适配不同载荷等级的支撑梁结构，减少重复建模与受力验算的工作量；对于设备选型人员来说，该结构的承载特性、安装尺寸都明确对应重载阀组的支撑需求，可直接匹配对应通径、重量的减压阀、调压阀组使用，不需要再单独做支撑结构的定制设计，缩短项目的设计周期。
