小型颗粒挤出用阀芯式调压挤出组件

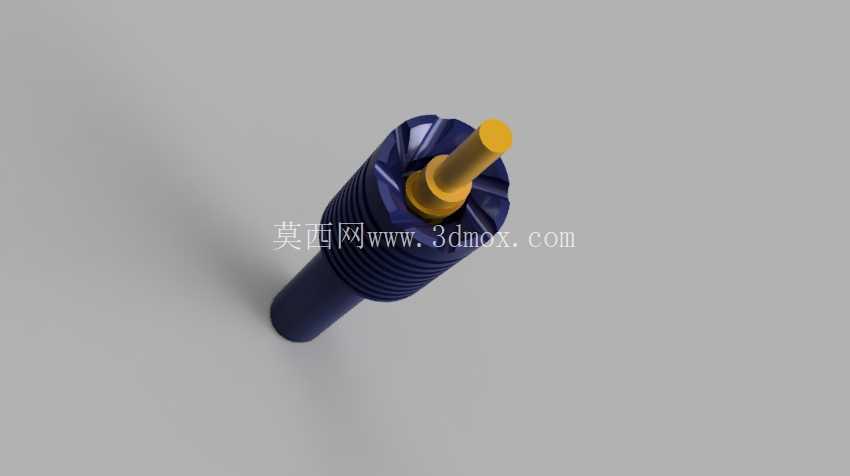

　　在实验室小批量高分子材料造粒、3D打印耗材试制以及精细化工小剂量颗粒成型场景中，这类集成调压功能的小型挤出组件是核心执行部件，它直接衔接上游的熔融料流通道，承担着稳压输出、定量挤出的核心作用，区别于大型工业挤出机的大流量输出结构，这类小型组件更侧重输出压力的稳定性与出料精度，适配小流量、高精度的挤出作业需求。从结构设计逻辑来看，该组件采用同轴式布局，外部带外螺纹的深色主体为安装基座，外螺纹规格适配常规的阀类安装接口，可直接拧入对应规格的料流腔体端面上，安装时需保证螺纹旋合深度满足密封要求，避免熔融态物料从螺纹配合间隙渗漏，主体内部设计有阶梯式流道，靠近进料端的流道直径略大于出料端，通过流道截面的渐变实现料流的初步稳压，减少上游料流波动对出料端的影响。

　　组件中部的黄色杆状结构为阀芯调节杆，杆身与主体内部的导向孔采用小间隙配合，配合面粗糙度控制在Ra0.8以下，既保证调节杆轴向移动的顺畅度，又能避免熔融物料从配合间隙窜出，调节杆的顶端为圆弧过渡的出料顶头，与主体前端的出料口形成锥面配合，通过轴向移动调节杆即可改变出料口的通流截面积，进而实现挤出压力与出料流量的调节，这种锥面密封的结构相比平面密封具有更好的对中性，调节时的压力变化线性度更优，适合需要精细调节挤出参数的作业场景。组件尾部的多瓣式结构为调节限位结构，瓣片之间预留有弹性变形间隙，当调节杆调整到目标位置后，瓣片可通过自身弹性抱紧调节杆，实现位置的无额外锁止固定，避免作业过程中调节杆受料流冲击发生位移，导致挤出参数漂移。

　　从安装边界来看，该组件整体轴向长度较短，最大外径为外螺纹的大径尺寸，安装时仅需在料流腔体端面预留对应螺纹深度的安装孔，周边无需预留过大的操作空间，适合集成在紧凑结构的小型实验设备、桌面级挤出装置上，安装后调节杆的操作端朝向设备外侧，方便操作人员在设备运行过程中实时调整挤出参数。在实际使用过程中，料流从组件尾部的进料端进入内部流道，经过阶梯流道的稳压后到达出料口位置，通过调整调节杆的轴向位置改变出料口的通流面积，即可匹配不同物料粘度、不同挤出速度下的压力需求，当加工高粘度物料时，可适当开大出料口通流面积，避免流道内压力过高导致设备过载；加工低粘度物料时，可适当减小通流面积，保证出料的连续性与颗粒成型的均匀性。

　　组件的主体材质选用耐温耐磨的工程塑料或金属材质，可适配200℃以内的熔融物料加工需求，调节杆表面做抛光处理，减少物料粘附，避免长期使用后物料残留导致调节卡滞。这类组件的设计难点在于平衡调节精度与密封性能，配合间隙过大会导致物料渗漏、压力不稳，配合间隙过小则会导致调节阻力过大，甚至在高温工况下出现热胀卡滞的问题，因此在建模过程中需要严格控制各配合面的尺寸公差，导向孔与调节杆的同轴度公差需控制在0.02mm以内，锥面配合的角度公差控制在±0.5°以内，保证密封与调节性能的平衡。同时，外螺纹的尺寸精度需符合普通螺纹公差标准，保证与安装接口的互换性，无需额外定制安装基座即可直接替换同规格的常规调压阀类部件，降低设备的改造成本。在流道设计上，所有流道转角处均采用圆弧过渡，避免出现直角死角导致物料残留，减少换料时的清理工作量，也避免长期残留的物料高温碳化影响挤出颗粒的品质。
