可移动全向太阳追踪装置结构设计

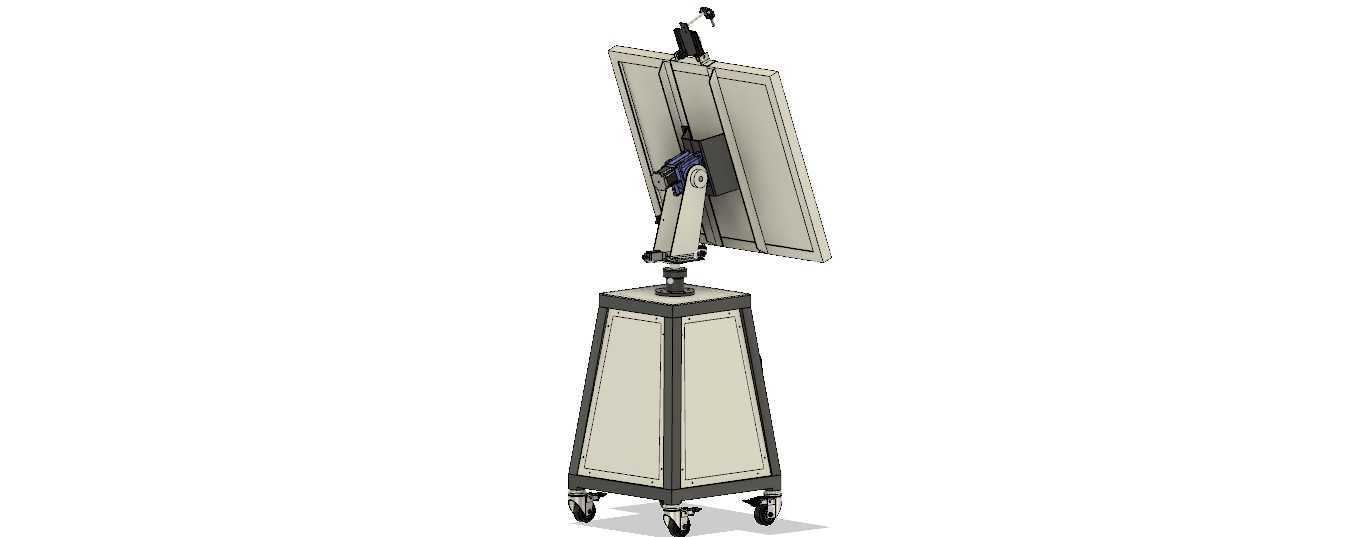

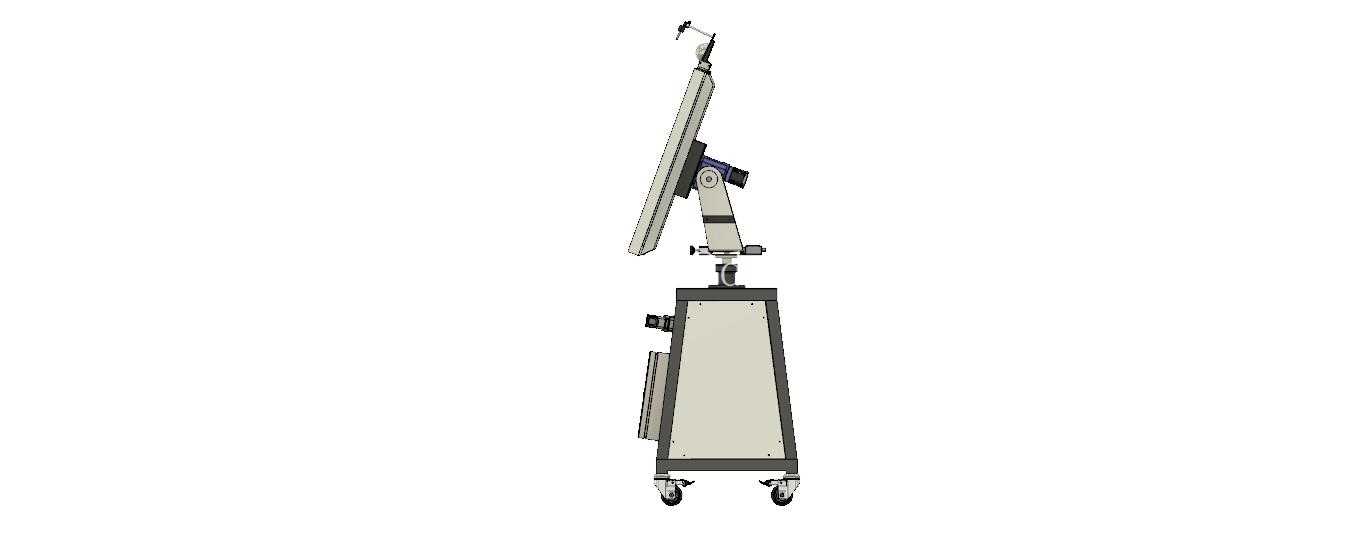

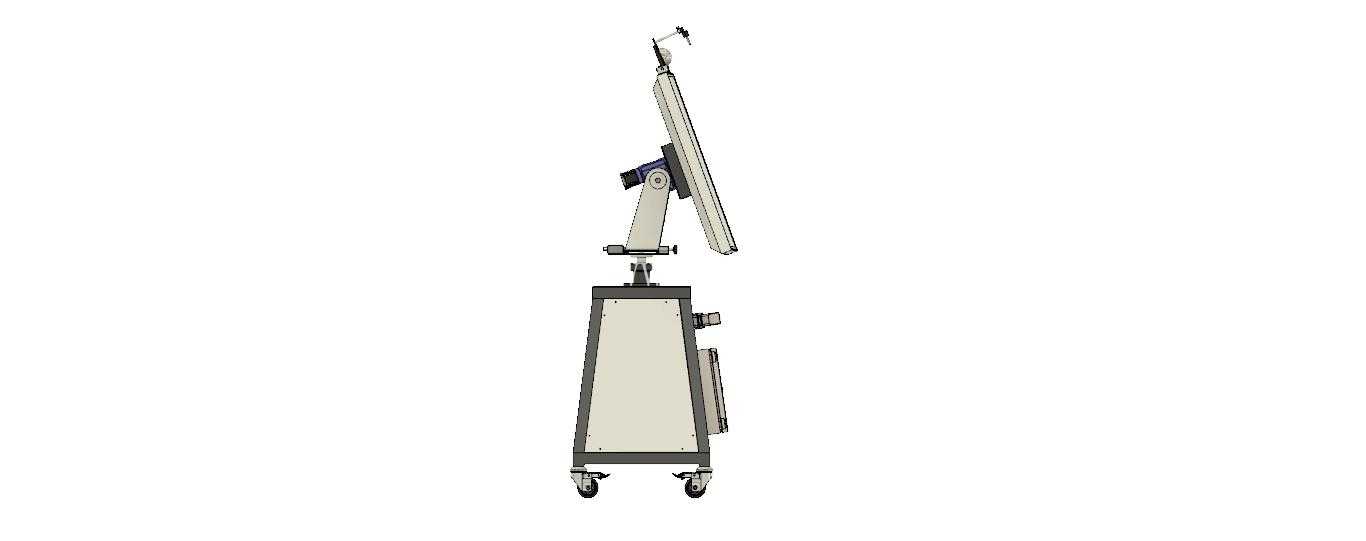

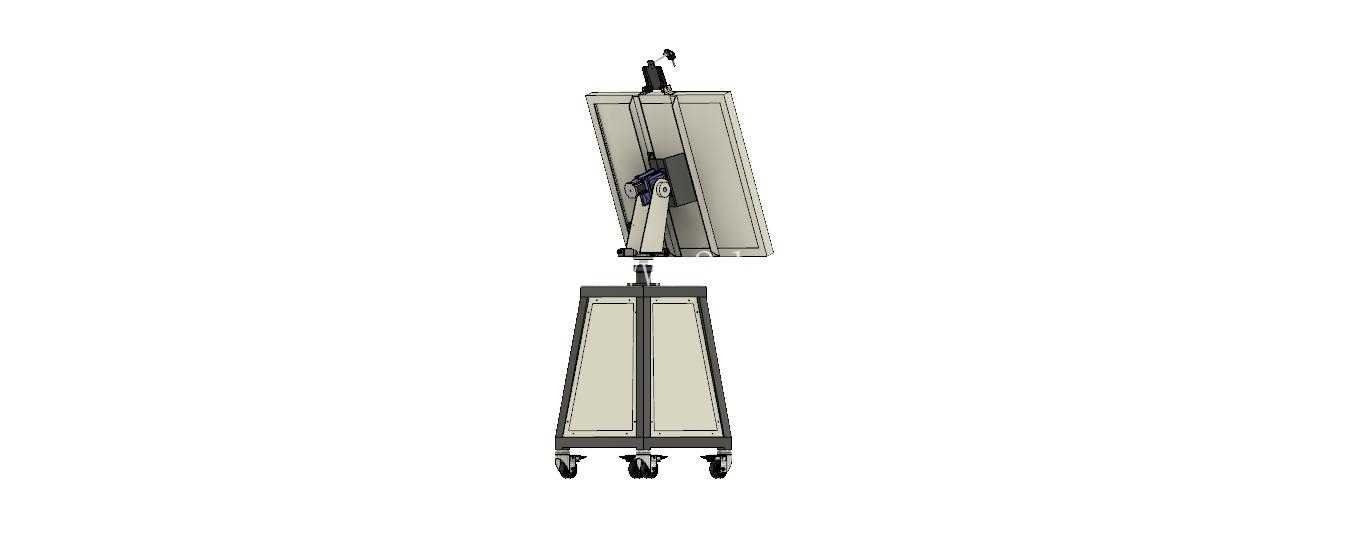

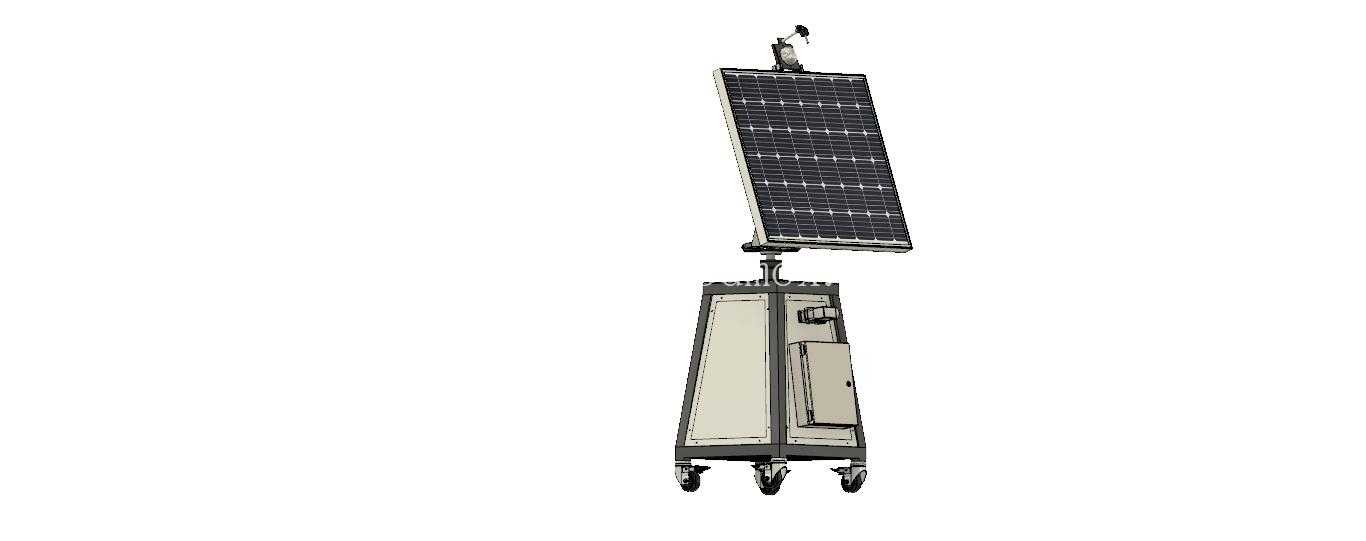

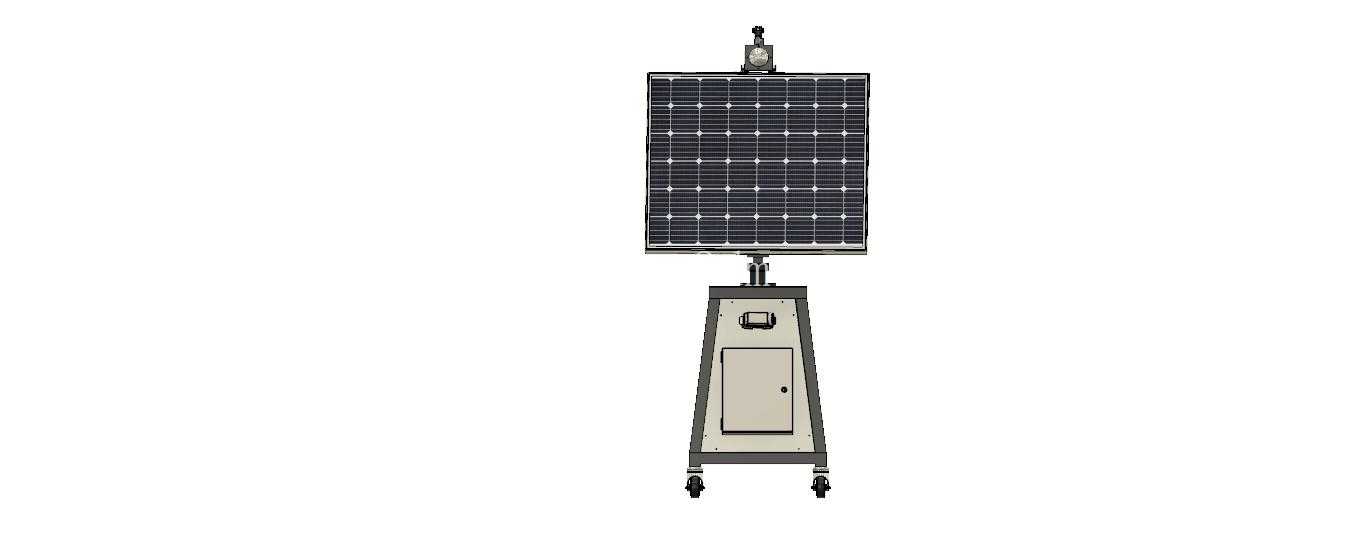

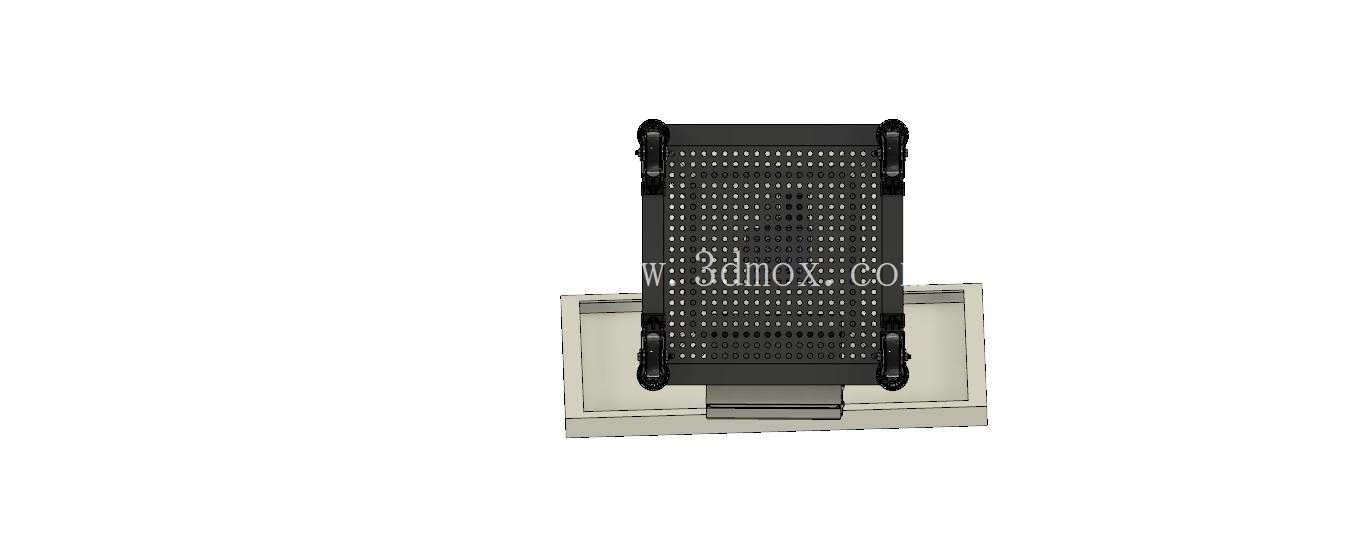

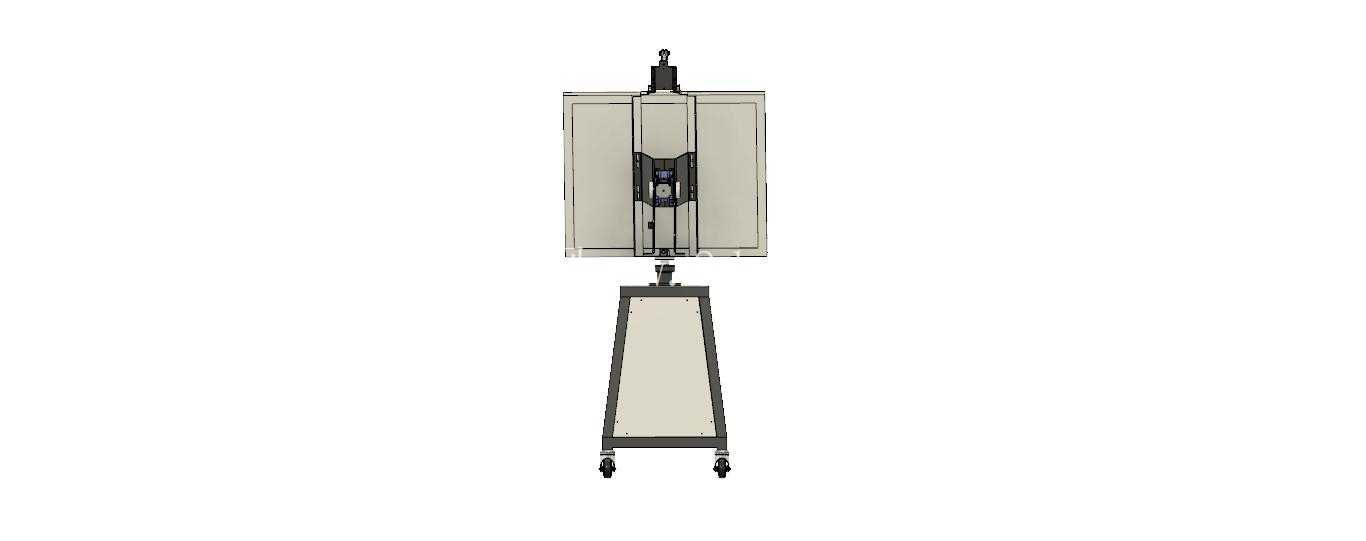

　　这款全向太阳追踪装置，主要面向分布式光伏测试、户外太阳能实验、临时光伏供电场景设计，区别于固定安装的大型光伏追日电站，它自带移动脚轮与立式柜体基座，可快速转场部署，适配野外科研采样、临时应急供电点、户外光伏教学演示等需要频繁变更安装位置的使用需求。从结构逻辑上看，整套装置分为下部承载柜体、中部俯仰回转调节机构、上部光伏板安装臂三个核心部分，下部柜体采用方钢焊接框架搭配薄金属蒙皮结构，内部预留了控制电路、储能模块、驱动元件的安装空间，柜体底部配置四个带刹车的万向脚轮，单脚轮额定承载满足整套设备加上上部光伏板、附属元件的总重量要求，在平整硬化地面可单人推动移位，到位后踩下刹车即可锁定位置，无需做混凝土基础浇筑，大幅降低临时部署的施工成本。

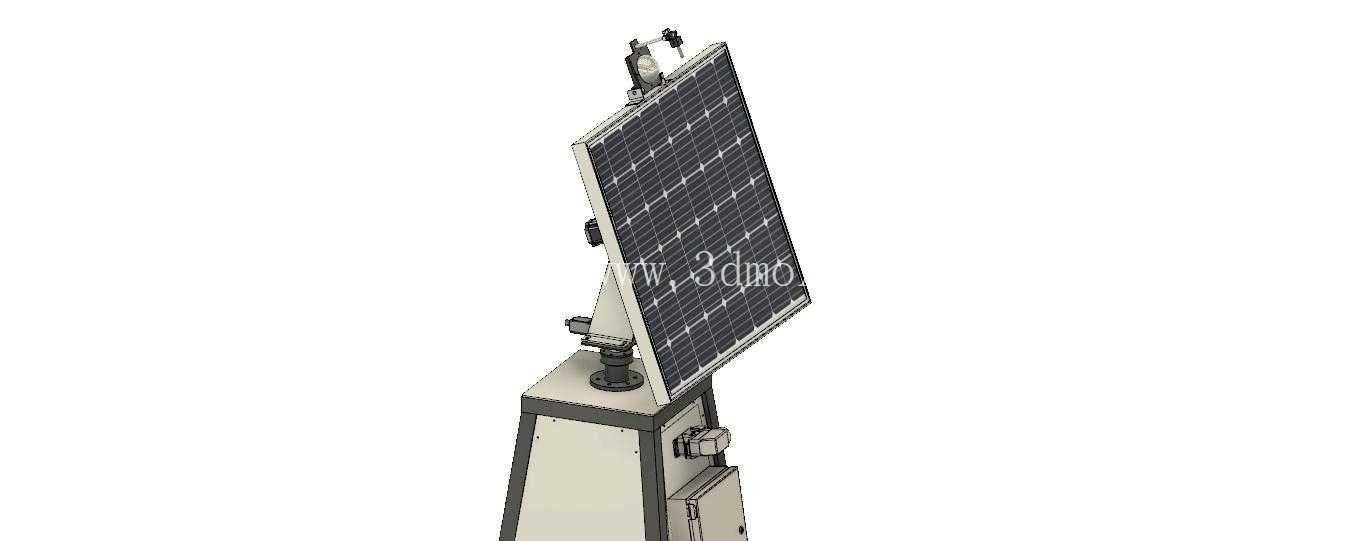

　　中部调节机构集成了水平回转与俯仰角度调整两个自由度，水平回转采用回转支承搭配减速驱动结构，可实现360度全周无死角转动，俯仰调节采用铰接支座配合线性驱动元件，角度调节范围覆盖0到90度，可根据不同纬度地区的太阳高度角预设追踪轨迹，也可通过光敏传感器反馈实现实时闭环追日，保证上部安装的光伏受光面始终与太阳入射光线保持垂直，最大化光能接收效率。上部安装臂采用轻量化铝合金型材拼接设计，预留了标准光伏板安装孔位，可适配不同尺寸规格的常规光伏组件，安装臂与俯仰转轴之间设置了快拆锁紧结构，需要运输时可快速将上部臂架折叠放倒，降低整体运输高度，避免转场过程中超高剐蹭。

　　设计过程中重点考虑了户外使用的抗风性能，下部柜体内部预留了配重块安装空间，在大风工况下可添加配重降低整机重心，回转与俯仰驱动均带自锁特性，断电情况下不会出现机构溜转、臂架倒伏的问题，所有外露连接紧固件均采用不锈钢材质，配合柜体接缝处的密封胶条，可满足户外露天使用的防雨防尘要求。安装边界方面，设备展开状态下总高度满足常规户外光伏组件的安装高度要求，折叠后整体高度可控制在成人肩高范围内，方便通过常规门洞、电梯进行转运，柜体侧面预留了检修门与接线端口，日常维护、线路接驳无需拆解主体结构，中部调节机构的所有传动部位都预留了润滑注油点，长期户外使用可定期维护保养，延长设备使用寿命。

　　不同于大型光伏电站的固定追日支架，这款装置的结构设计更侧重便携性与通用性，没有针对特定功率的光伏板做专属适配，而是通过可调式安装孔位兼容多规格组件，控制模块采用模块化安装设计，用户可根据自身需求更换不同的追踪控制方案，既可以采用预设天文算法的开环控制，也可加装光敏传感器实现高精度闭环追踪，甚至可拓展风速传感器，在大风天气自动将光伏板调整至水平顺风位置，降低风阻避免结构损坏。在结构强度校核阶段，针对上部臂架的受力变形做了专项仿真，在额定风载工况下臂架端部变形量控制在允许范围内，不会出现光伏板连接部位应力集中导致的组件碎裂问题，回转支承的选型考虑了径向、轴向与倾覆力矩的综合载荷，满足户外长期交变载荷下的使用寿命要求，脚轮的安装支座与柜体框架采用加强筋焊接结构，反复移位颠簸不会出现焊缝开裂、支座脱落的问题。
