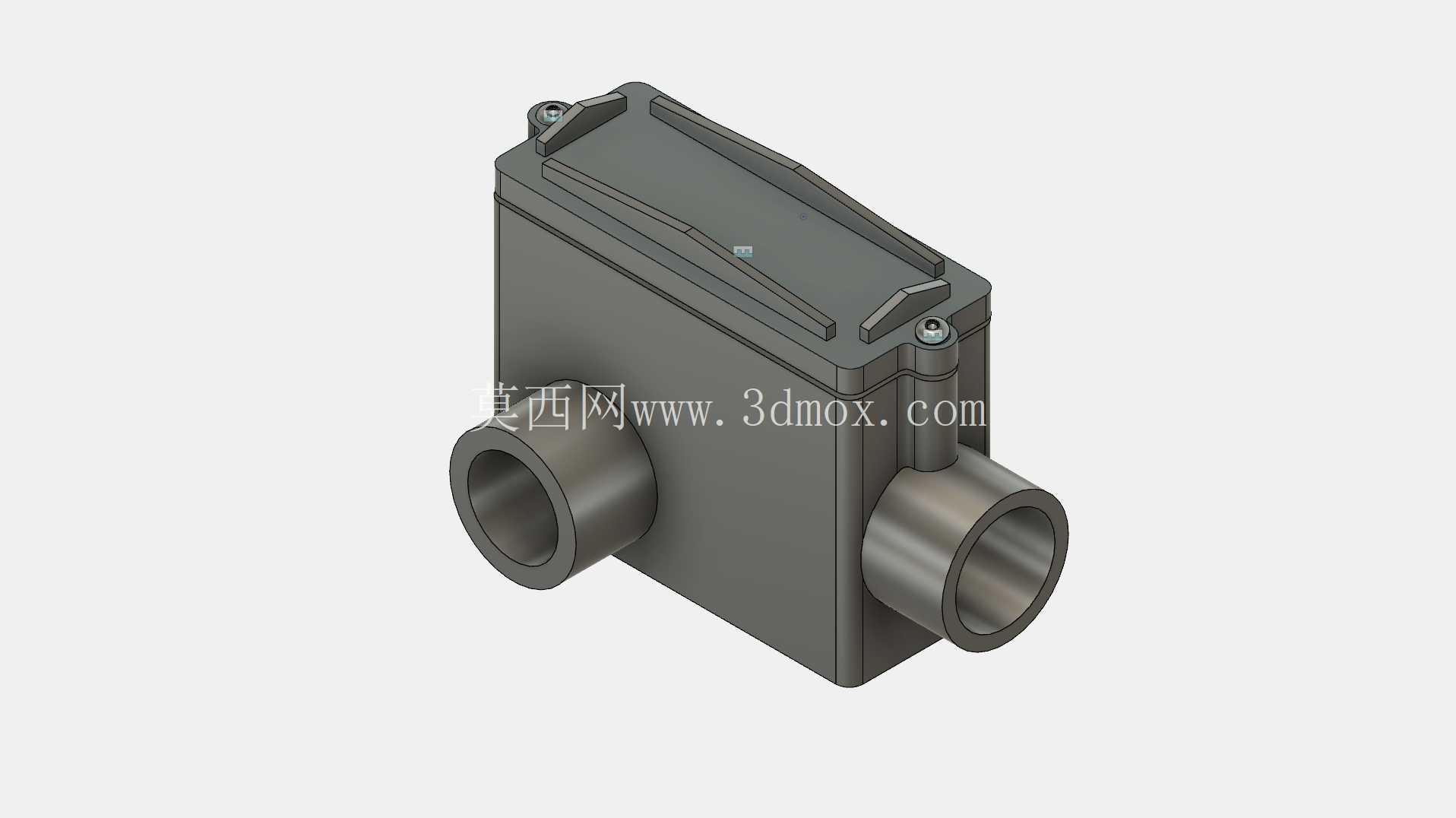

带侧通接口的方形密封接线盒结构

　　这款带双侧通接口的方形密封壳体结构，常配套应用在工业流体管路的阀组配套电气安装场景中，作为管路沿线检测元件、小型控制模块的防护承载结构使用，在气动控制管路、低压流体输送管线的现场安装环节，这类壳体可以直接串接在管路路径上，无需额外设计独立安装支架，能大幅缩减现场布线与元件固定的施工工作量。从结构设计逻辑来看，整体采用方正盒体作为主体承载结构，盒盖与盒身的配合面设置了内嵌式密封槽，可配套橡胶密封圈实现IP65以上的防护等级，避免管路周边的水汽、粉尘侵入盒体内部影响电气元件的稳定运行；盒盖与盒身的连接采用侧边快锁式卡扣结构，无需额外工具即可完成盒盖的开启与闭合，方便后期对内部元件进行调试与维护，卡扣的转轴位置做了限位防脱设计，反复开合也不会出现卡扣脱落的问题。

　　两侧的通接口采用同轴等径设计，接口内径与常规低压流体管路的通径匹配，接口外壁做了加厚处理，可直接通过卡套、快插接头与外部管路连接，接口与盒体的连接位置做了圆弧过渡加强筋，能承受管路连接时的扭转载荷，避免接口根部出现应力开裂的问题。从安装边界来看，盒体整体外形规整，无外凸的尖锐结构，安装时所需的外围预留空间较小，可适配狭窄的管路安装空间；盒体背部预留了两个嵌入式安装孔位，既可以通过两侧接口串接在管路上，也可以通过背部孔位采用螺栓固定在安装面板、设备机架上，两种安装方式可根据现场实际工况灵活选择。

　　在结构细节处理上，盒体内部预留了通用的元件安装凸台，凸台上预制了标准规格的螺纹孔，可直接固定小型PCB板、接线端子排、微型传感器等元件，无需在盒体内部额外打孔，避免打孔破坏壳体的密封性能；盒盖的上表面做了微凸的加强筋结构，既可以提升盒盖的整体结构强度，避免外部挤压导致盒盖变形，也可以在盒盖表面粘贴标识标签时，减少标签与平面贴合时产生的气泡问题。这类壳体在实际应用中，除了配套阀组使用外，也可应用在小型流体检测设备的外壳设计中，作为流量、压力检测模块的承载外壳，其双侧通接口的设计可以让流体直接从壳体内部穿过，检测元件可直接安装在盒体内部与流体接触，省去了额外的流体转接结构，能有效缩小检测模块的整体体积。

　　在建模过程中，所有配合面的公差均按照中等精度的机械加工公差设置，密封槽的尺寸符合常规O型密封圈的安装尺寸要求，卡扣的配合间隙控制在合理范围内，既保证开合的顺畅度，也能在闭合后提供足够的压紧力保证密封效果；接口的尺寸公差适配常规的管路接头公差，可保证连接后的密封性能，不会出现流体渗漏的问题。盒体的壁厚采用均匀化设计，整体壁厚保持一致，在注塑或者3D打印加工时不会出现壁厚不均导致的缩痕、变形问题，适合小批量快速加工制作，也可根据实际使用的压力等级调整壁厚参数，适配更高压力的管路应用场景。
