5.5米跨度铝制桁架式人行便桥结构

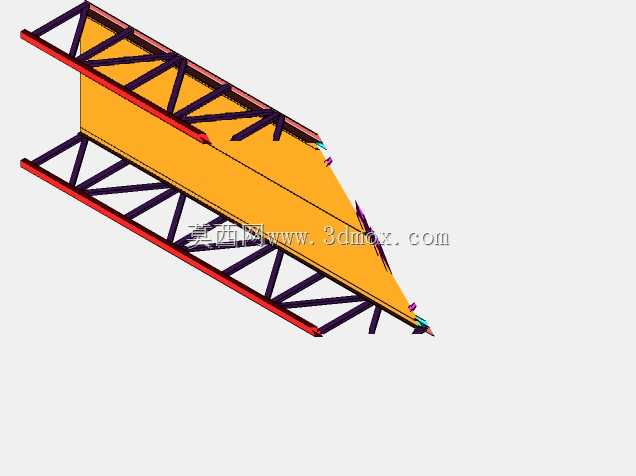

　　这款5.5米跨度的铝制桁架便桥，核心采用60系列铝合金作为主结构材料，适配厂区内部跨管线临时通行、景区浅滩步道接驳、施工场地临时跨沟、小型码头登船接驳等多类轻载通行场景，整体额定承载满足单人及轻型手推行进需求，避免了传统钢制便桥自重过大、转运吊装难度高、易锈蚀维护成本高的痛点。从结构设计逻辑来看，主体采用上下双平行弦桁架的受力形式，上弦与下弦杆采用矩形铝合金型材拼接，斜向腹杆按照三角稳定构型排布，将桥面承受的竖向荷载均匀拆分传递到两端的支撑端，每一组腹杆与弦杆的连接节点都做了贴合面的切角处理，保证型材拼接时完全贴合，避免局部应力集中导致的型材变形。

　　桥面采用整幅铝合金平板铺设，平板与下弦桁架之间通过间隔布置的连接件锁固，既保证桥面的整体平整度，也避免行人行走时出现桥面局部凹陷或异响。两侧的桁架上弦杆同时兼做防护栏的基座，红色的防护边条沿上弦杆通长布置，既可以作为行走时的视觉边界提示，也能在轻微磕碰时起到缓冲作用，避免铝合金型材表面被硬物刮损。从安装边界来看，桥体总长度固定为5.5米，两端支撑段各预留200毫米的搭接长度，实际净跨径可覆盖5.1米以内的沟壑、管线带、浅水区，安装时不需要额外做混凝土基础，仅需将两端搭接在硬化的支撑台面上，通过膨胀螺栓固定即可完成部署，单组桥体的自重控制在两人可合力抬运的范围内，不需要动用大型吊装设备，非常适合临时场景的快速搭建与转场。

　　设计过程中特意对桁架腹杆的排布做了优化，没有采用等间距的均匀排布，而是在桥体跨中位置适当加密腹杆密度，匹配跨中弯矩最大的受力特点，两端靠近支撑位的位置适当放大腹杆间距，在保证整体结构强度满足使用要求的前提下，尽可能减少型材用量，控制整体自重。桥体的所有型材连接位置都采用机械连接方式，没有采用现场焊接的工艺，所有构件都可以在工厂预制完成后拆分运输，到现场仅需通过标准紧固件即可完成组装，即使后期某一部件出现磕碰变形，也可以单独更换对应型材，不需要整体报废。桥面表面做了防滑的细纹理处理，即使在雨天表面沾水的情况下，也能保证足够的摩擦系数，避免行人滑倒。

　　两侧的防护边条采用耐磨的高分子材料包覆，长期户外使用也不会出现掉漆、锈蚀的问题，日常维护仅需定期清理桥面杂物即可，不需要做专门的防腐涂装作业。相较于同跨度的钢制便桥，这款铝制桥体的自重仅为钢制结构的三分之一左右，但是承载能力可以满足每平方米2.5千牛的人行荷载要求，完全符合轻型人行便桥的受力规范。在实际部署时，如果需要更宽的通行面，还可以将两组同规格的桥体平行拼接，中间通过连接片锁固，即可拓展通行宽度，适配小型工具车通行的需求。桥体端部的搭接位置做了防滑的齿面处理，搭接在支撑台面上时可以避免桥体出现横向滑移，不需要额外做复杂的限位结构，进一步降低现场安装的工作量。
