室内外装修用玻璃栏杆结构设计

　　日常做公装、家装的护栏结构选型时，玻璃栏杆是出现频率极高的一类构件，不管是商业综合体的中庭回廊、写字楼的临边防护，还是家装的阳台、楼梯侧边，甚至是户外露台、景观栈道的临边区域，都能看到这类构件的应用，核心作用是在满足临边安全防护要求的前提下，尽可能减少对视线的遮挡，保持空间的通透感，不会像全金属或者混凝土护栏那样给空间带来割裂感。

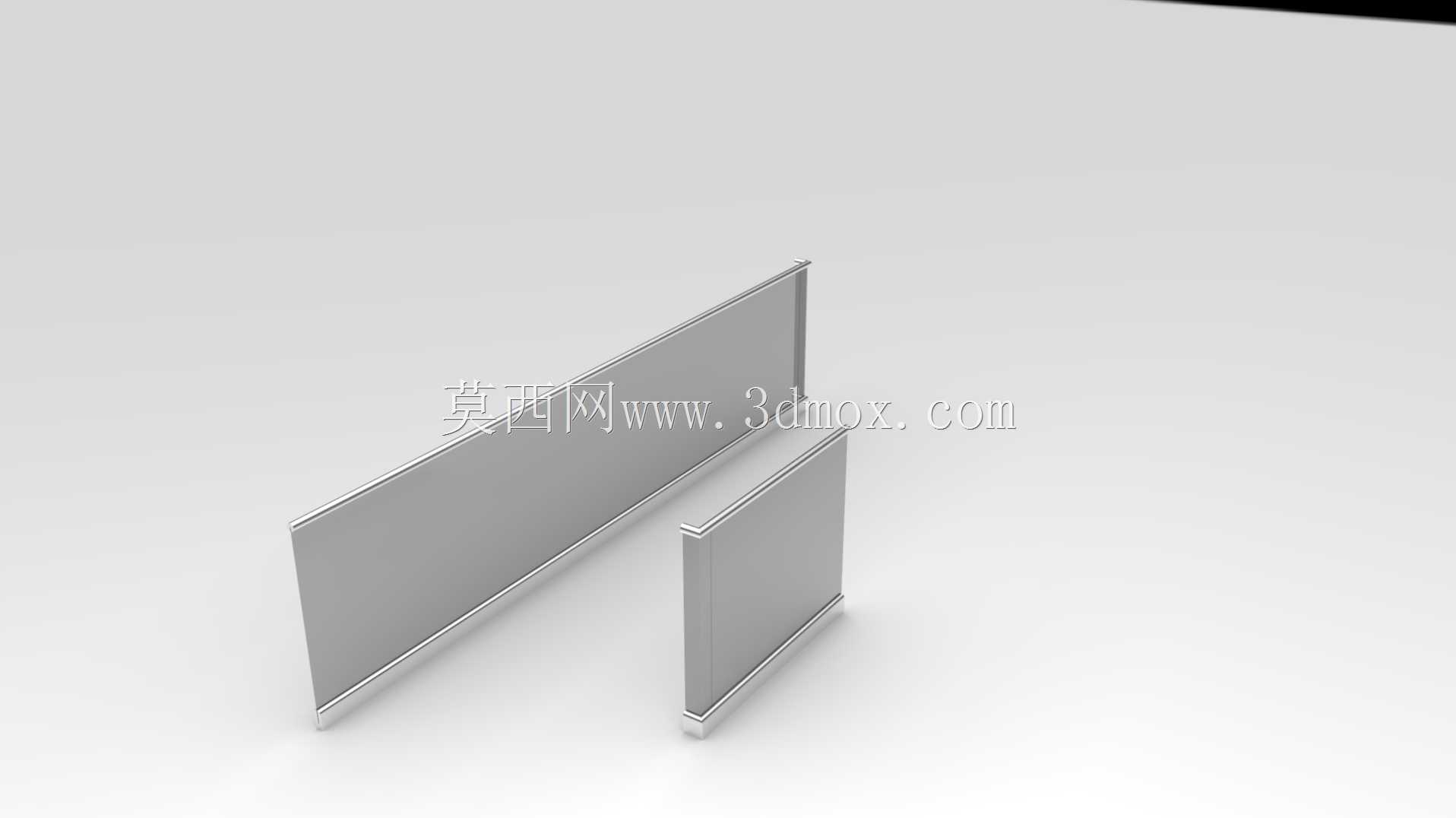

　　这次的玻璃栏杆结构采用的是无扶手侧装的极简设计思路，区别于传统带顶部金属扶手、底部落地预埋的款式，整体由两块不同高度的钢化玻璃单元搭配侧边固定型材构成，高的玻璃单元适配常规1.1米的临边防护高度要求，低单元则是做局部围挡或者台阶侧边防护用，安装时不需要在地面做大面积的预埋开槽，只需要在侧边的结构墙体或者立柱上固定安装码，把玻璃通过夹持结构锁死即可，对安装基面的破坏更小，尤其适合已经完成地面铺装的改造类项目，不用破坏已有的地砖、石材面层，减少后期修补的工作量。

　　从结构设计的细节来看，玻璃采用的是单片钢化夹胶玻璃的配置逻辑，固定端的型材做了隐藏式设计，所有的锁紧螺丝都在型材内侧，外侧看不到外露的固件，既提升了整体的美观度，也避免了长期户外使用时螺丝生锈影响外观、降低连接强度的问题。玻璃的边缘做了精磨边处理，不会出现锋利的毛边，安装和后期使用过程中不会划伤施工人员或者使用者，固定夹持位的橡胶垫做了防滑和缓冲设计，一方面可以避免玻璃和金属硬接触导致的应力集中碎裂，另一方面也能抵消一部分风振或者外力碰撞带来的冲击力，提升整体结构的抗冲击性能。

　　安装边界上，这套栏杆的侧边固定位需要至少80mm的实体结构安装面，不管是混凝土墙体、钢结构立柱还是加厚的金属方通，都要保证固定点的拉拔力满足临边防护的荷载要求，玻璃和玻璃之间预留3mm的打胶间隙，安装完成后打中性硅酮耐候胶做密封，避免缝隙积水积灰。玻璃的厚度选型上，临边高度超过1米的区域选用12+12的夹胶钢化玻璃，低围挡区域可以选用10+10的配置，在保证安全强度的前提下控制整体成本。

　　实际使用场景里，这种极简玻璃栏杆不会遮挡光线，比如在小户型阳台安装时，不会因为护栏的存在让室内空间显得局促，商业空间里用在中庭回廊，能让上下层的视线保持通透，提升整体空间的开阔感，户外景观区域使用时，不会遮挡景观视线，游客站在护栏边可以无遮挡地看周边景色。设计建模的时候特意把固定型材和玻璃的配合间隙做了精准的公差匹配，预留了2mm的安装调节量，现场施工时可以根据实际的墙体平整度做微调，不会因为基面的小误差导致玻璃装不上或者出现倾斜的问题，玻璃的固定夹持深度做了15mm的设计，既保证足够的夹持力，也不会因为夹持过深导致型材外露过多影响美观。

　　不同于传统栏杆需要大量的现场焊接、打磨作业，这套玻璃栏杆的所有金属构件都是工厂预制好的，现场只需要做定位打膨胀螺丝、挂玻璃、锁紧、打胶几个步骤，安装效率比传统款式提升至少40%，而且现场没有焊接火花，作业更安全，后期如果出现玻璃损坏的情况，只需要松开夹持位的锁紧件，更换对应尺寸的玻璃即可，不需要整体拆除护栏，维护成本更低。在做结构受力校核的时候，按照临边防护的荷载要求，对固定点的受力、玻璃的抗弯曲强度都做了模拟验证，在承受水平方向1kN/m的荷载时，玻璃的最大挠度值在规范允许的范围内，不会出现过大的变形或者碎裂的情况，满足民用建筑临边防护的安全要求。
