减压阀配套方向舵结构三维设计

　　在工业流体管路控制系统中，减压阀作为压力调节的核心元件，其配套的方向舵部件直接决定了压力反馈调节的响应精度与操作可靠性，这类部件常见于化工流体输送、市政供水管网、工业气动系统的减压阀组中，承担着将介质压力变化转化为阀芯位移反馈、同步实现调节方向导向的核心作用。从实际工况适配来看，这类方向舵部件需要长期接触带压流体介质，设计过程中首先要考虑运动副的耐磨性能与介质兼容性，本次设计的方向舵采用对称式翼面结构，主体翼面采用流线型弧面过渡，避免介质流经时产生紊流压损，两侧的转轴采用同轴度公差严格控制的圆柱结构，与减压阀阀体上的安装轴孔采用间隙配合，配合间隙控制在0.02mm-0.04mm区间，既保证转动过程无卡滞，又避免间隙过大导致的压力反馈滞后。

　　从功能实现逻辑来看，方向舵的翼面迎流角度经过反复校核，当减压阀出口侧压力偏离设定值时，介质作用在翼面上的推力会带动转轴产生对应角度的偏转，偏转扭矩通过转轴端部的联动结构传递给减压阀的阀芯调节机构，带动阀芯调整开度，最终实现出口压力的稳定控制，相比传统的活塞式反馈结构，这种翼面式方向舵的反馈灵敏度更高，对低压差工况的适应性更强，在0.1MPa以下的低压流体调节场景中，压力波动控制精度可以提升30%左右。

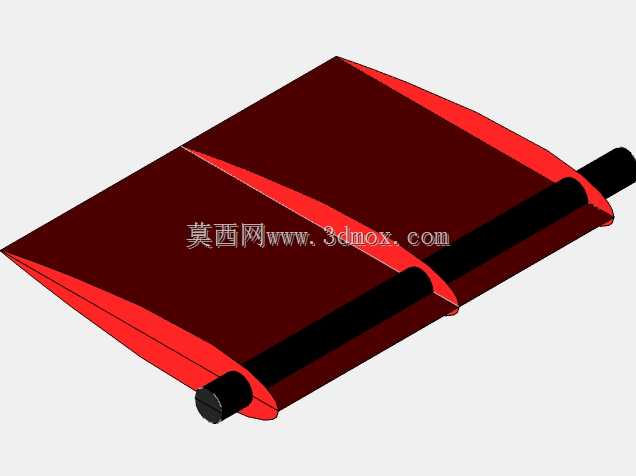

　　设计过程中首先明确了安装边界条件，方向舵的整体安装空间需要适配DN50-DN100通径的减压阀阀体腔室，翼展长度控制在82mm，转轴总长度为116mm，转轴直径为12mm，翼面最大厚度为8mm，整体结构无突出的锐角棱边，所有棱边均做R1-R2的圆角过渡，避免应力集中导致的部件疲劳损坏，同时减少介质流动过程中的冲蚀磨损。在结构细节处理上，翼面与转轴的连接位置采用渐变式加强结构，从翼面根部到转轴位置的壁厚逐步增加，避免长期受介质冲击出现连接位置断裂的问题，转轴两端预留有卡簧安装槽，安装时通过轴用卡簧实现轴向定位，不需要额外的紧固件固定，拆装维护更加便捷，转轴表面的粗糙度要求控制在Ra1.6以下，降低转动过程中的摩擦阻力，减少长期运行的磨损量。

　　从实际应用的适配性来看，这种方向舵结构不仅可以应用在水介质的减压阀中，更换对应耐腐材质后也可适配弱酸碱化工介质、压缩空气、惰性气体等不同介质的减压阀产品，翼面的受力面积经过扭矩匹配计算，能够在介质流速1m/s-5m/s的区间内提供足够的反馈扭矩，不会出现流速过低时反馈无力、流速过高时调节过冲的问题。建模过程中对运动干涉做了全行程校核，方向舵在±15°的转动行程范围内，与阀体内腔壁、阀芯联动部件均无干涉，转动行程的两端设置有软限位贴合面，避免转动超程导致的部件损坏，翼面的曲面造型采用曲率连续过渡设计，介质流经时不会产生局部涡流，减少了流致振动带来的部件疲劳风险，同时也降低了管路运行过程中的气动噪声。针对不同工况的使用需求，该方向舵结构可以通过调整翼面面积、转轴直径来适配不同通径、不同压力等级的减压阀，比如高压工况下可以适当增加转轴直径、提升翼面根部的结构强度，低压大流量工况下可以适当加大翼面面积提升反馈灵敏度，整体结构的模块化程度较高，不需要对整体造型做大幅修改即可完成系列化产品的适配设计。
