船舶舱室用人孔沙井密封盖板结构

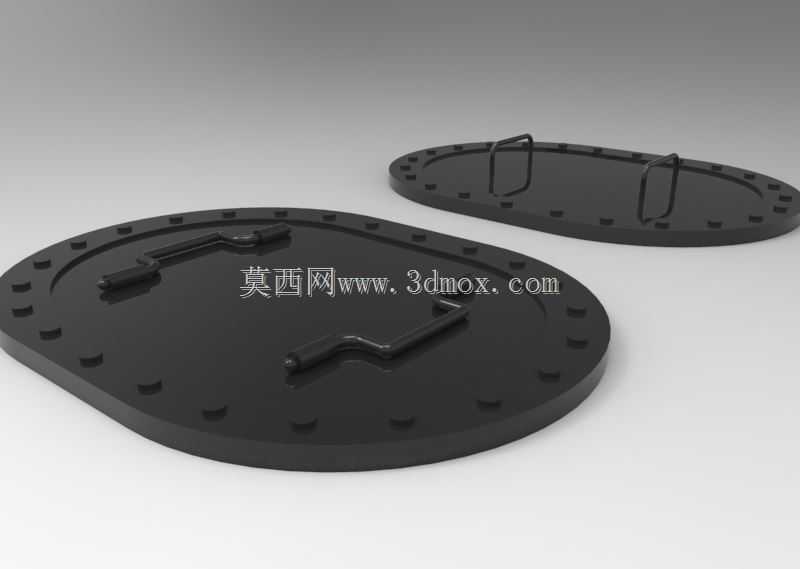

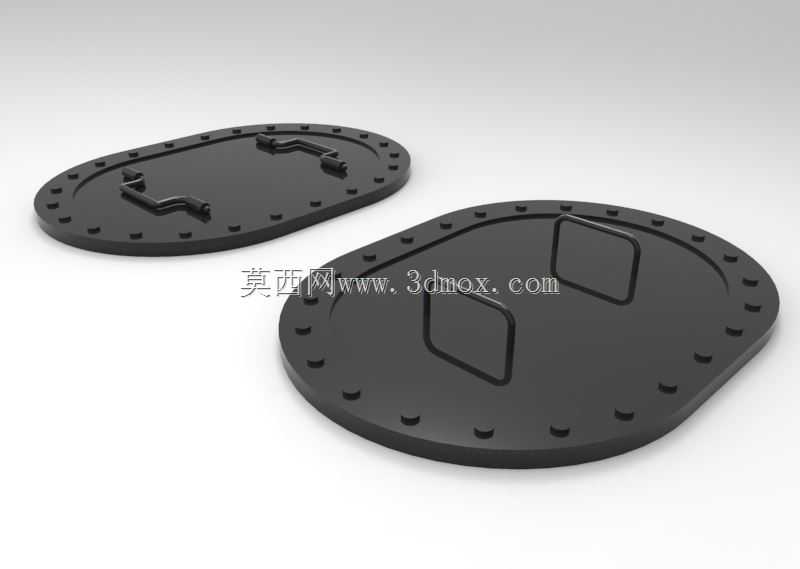

　　从结构设计逻辑来看，这类盖板采用椭圆形的法兰基座配合同轮廓盖板的形式，相比圆形人孔，椭圆轮廓可以在有限的甲板或舱壁开孔面积下，提供更适配人员侧身进出的通行宽度，同时椭圆法兰的应力分布更均匀，在船舶航行产生的结构变形下，法兰密封面的翘曲量更小，能长期维持密封性能。盖板本体采用等厚度钢板冲压或铣削成型，背面设置有加强筋结构来提升整体刚度，避免在踩踏载荷下出现凹陷变形，盖板上布置的弯折式提手采用圆钢弯制后焊接固定，提手的高度刚好满足手掌穿入握持的空间，同时不会突出盖板平面过多，避免人员通行时被绊倒，提手的焊接位置经过重心校核，开启盖板时握持提手可以让盖板保持平稳，不会出现单侧卡滞的情况。在船舶舱室的管弄、空舱、隔离空舱以及双层底区域的出入通道设计中，这类沙井盖板是核心的通行与密封隔断部件，日常承担着封闭舱室开口、防止舱内积液外溢、阻隔舱室间异味与压力窜通的作用，同时在设备检修、舱室巡检时，可通过开启盖板为作业人员提供进出通道，部分布置在甲板面的同类型盖板还需要承受人员踩踏、小型工装推移的载荷，部分靠近舷侧的盖板还要兼顾一定的水密性能，避免舷外水在浪溅工况下渗入舱内。

　　法兰基座上均匀布置的螺栓孔，采用等间距排布的设计，螺栓孔的位置避开了法兰的应力集中区域，安装时通过螺栓将盖板与基座压紧，中间夹装橡胶密封垫来实现密封，螺栓的规格选型根据盖板所在位置的承压要求确定，位于压载舱附近的盖板会选用更大直径的螺栓，来承受舱内压载水的静压力，而位于普通空舱的盖板则选用常规规格螺栓即可满足使用需求。在安装边界的设计考量上，这类沙井盖板的法兰基座需要与舱室开孔的围板进行焊接固定，焊接时需要控制焊接变形量，避免法兰密封面出现平面度超差的问题，通常会采用分段对称焊接的工艺，焊接完成后对密封面进行二次找平处理，保证密封垫的压缩量均匀。

　　盖板与法兰之间的密封垫通常选用耐油橡胶材质，能够耐受舱内可能存在的油污、积水腐蚀，密封垫的厚度控制在3到5毫米之间，既可以补偿法兰面的微小平面度误差，又不会因为压缩量过大导致密封垫过早老化失效。在实际使用场景中，这类盖板的开启频率并不高，多数时间处于封闭锁紧状态，因此在设计时还考虑了防锈蚀的需求，盖板与法兰的接触面会做防锈涂装处理，螺栓部位会涂抹防锈脂，避免长期处于潮湿舱室环境下出现锈死无法开启的问题。部分同类型盖板还会在盖板与法兰之间设置防坠链条，避免开启后盖板滑落伤人，链条的长度刚好满足盖板完全开启后悬挂在侧边，不会影响人员进出通道。

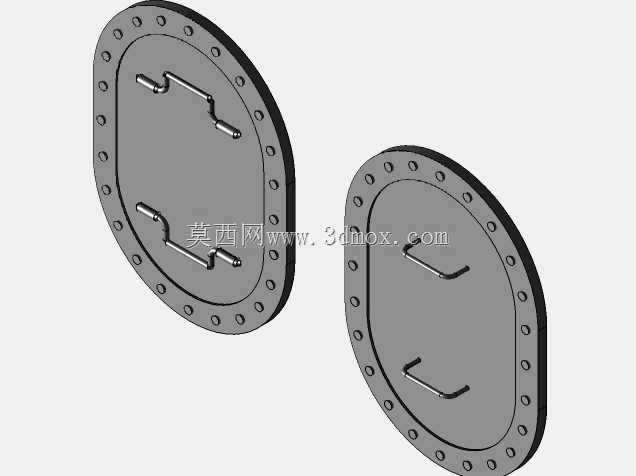

　　从三维建模的角度来看，这类部件的建模需要重点关注法兰轮廓的椭圆度精度、螺栓孔的位置度公差，以及提手与盖板本体的焊接位置匹配，建模时需要提前考虑安装时的焊缝余量，避免后续生产加工时出现尺寸干涉，同时盖板与法兰的配合间隙需要控制在合理范围，间隙过小会导致盖板安装时卡滞，间隙过大则会影响密封性能，还可能导致盖板在踩踏时出现晃动异响。在船舶的整体结构设计中，这类沙井盖板的布置位置需要避开舱内的管路、电缆托架等设备，保证开启后通道的净空尺寸满足人员通行要求，通常通道净空的最小尺寸要保证人员穿戴救生设备后可以顺利通过，同时盖板的开启方向要朝向通道侧，避免开启后遮挡通行路径。对于布置在货舱区域的沙井盖板，还需要额外考虑货物载荷的影响，盖板的厚度会相应增加，加强筋的布置密度也会提高，避免货物堆放时压坏盖板。
