带外螺纹的盘式窗口监管机构零件

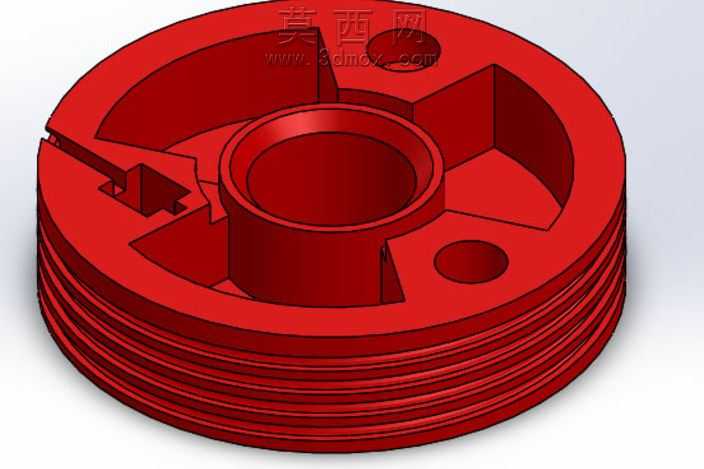

该零件采用SolidWorks进行全参数化三维建模，整体为同轴盘式结构，建模过程首先以中心轴线为基准绘制旋转草图，通过凸台旋转命令生成主体基体，外圆周面通过扫描切除命令加工出连续的标准外螺纹特征，保证螺纹参数符合管件连接的通用公差要求。零件内部采用辐条式镂空结构设计，中心设置带台阶的通孔结构，用于适配轴类部件的安装定位，辐条之间形成均匀的空腔，既可以降低零件整体重量，也能为内部机构的运动预留足够的避让空间。盘体端面上设计有两个不同直径的光孔，分别用于定位销穿装和紧固件连接，同时在盘体边缘设置有缺口式卡槽结构，用于和配套的限位部件配合实现周向定位。建模完成后为模型赋予红色哑光塑料材质，在渲染环境中添加柔和的漫反射光源，调整材质的粗糙度和反光参数，还原工程塑料零件的真实质感，同时通过剖面视图验证内部壁厚的均匀性，确保所有连接部位的圆角过渡符合注塑成型或者3D打印的工艺要求，避免出现应力集中的薄弱结构。设计过程中优先考虑零件的装配兼容性，所有配合尺寸均按照通用五金管件的标准参数设定，既可以作为独立的功能零件使用，也能够适配现有标准管路的安装接口，镂空结构的排布经过力学仿真验证，在减轻重量的同时保证盘体承受轴向载荷时的结构强度，螺纹部分的牙型精度经过干涉检查确认，和标准螺母或者内螺纹管件装配时不会出现卡滞问题。
