测地线穹顶桩式支撑基座结构设计

　　该结构为适配3V频率、直径8880mm测地线穹顶的桩式支撑基座，主要应用于户外临时装配式穹顶建筑、小型天文观测穹顶、户外营地穹顶舱、临时展陈穹顶结构的下部承载场景，解决非硬化场地、软土地基上穹顶结构的快速安装与荷载传递问题，避免穹顶主体结构直接接触地面产生沉降、受潮腐蚀等问题。从结构受力逻辑来看，设计阶段首先核算了穹顶主体传递至下部基座的竖向荷载、水平风荷载以及极端天气下的上拔力，最终选用桩式基础形式，单桩沿穹顶底部节点分布位置垂直打入地基土层，通过桩身与周边土体的摩阻力、端承力承担上部竖向荷载，同时依靠多桩协同的抗剪性能抵消水平方向的风载与结构侧向力，相比整板式混凝土基础，该结构无需现场浇筑养护，可实现装配式快速安装，适配临时搭建、可重复拆装的使用需求。

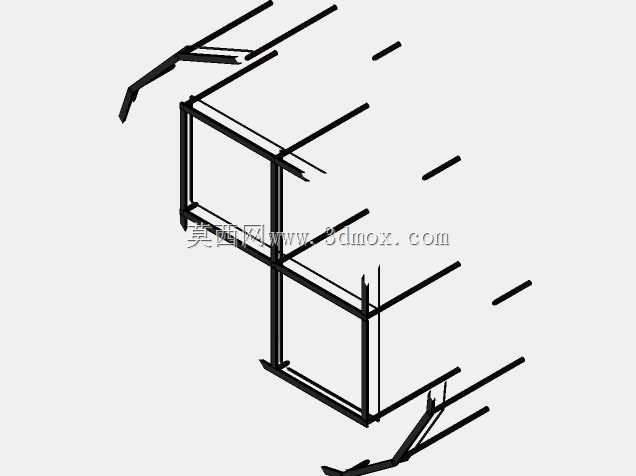

　　基座上部的圈梁结构采用14号槽钢制作，沿穹顶底部环形轮廓布置，所有槽钢连接节点采用满焊处理，圈梁的作用是将分散的单桩顶部连接为整体受力体系，均匀传递上部穹顶每个节点的集中荷载，避免单桩受力过大出现不均匀沉降，同时圈梁的槽型截面具备较好的抗扭、抗弯性能，可抵消穹顶结构因安装误差、温度变形产生的附加内应力。圈梁与穹顶节点的连接部位采用40×40等边角钢作为转接件，等边角钢的两个肢边分别与槽钢圈梁、穹顶底部杆件焊接或螺栓连接，等边角钢的等截面设计可保证两个连接方向的受力性能一致，避免转接位置出现应力集中导致的结构失效，角钢规格的选型经过节点荷载验算，40mm边长、4mm壁厚的等边角钢可完全承担节点传递的轴力、剪力与局部弯矩，同时具备足够的安装调节余量，适配穹顶杆件的安装公差。

　　从安装边界来看，单桩的打入深度需根据现场场地的土层承载力确定，需保证桩端进入持力层深度不低于设计要求，圈梁安装时需通过水平仪校准整体平面度，平面度误差需控制在允许范围内，避免上部穹顶安装时出现杆件错位、节点无法对齐的问题；所有钢构件表面需做防锈防腐处理，适配户外露天使用的环境要求，延长结构整体使用寿命。结构的节点设计充分考虑了拆装复用的需求，除必要的焊接固定位置外，穹顶与基座的连接节点可采用螺栓连接，拆卸时无需破坏主体结构，可实现快速转运与重复搭建，相比传统混凝土基础，该桩式钢基座的材料可全部回收利用，无建筑垃圾产生，符合临时装配式建筑的绿色使用要求。

　　在实际使用场景中，该基座可适配草地、泥地、夯实回填土等多种非硬化场地，无需提前进行场地硬化处理，大幅降低穹顶建筑的现场施工成本与安装周期，尤其适合短期使用的户外营地、临时展览、应急安置类穹顶建筑的下部支撑需求；结构整体的荷载传递路径清晰，上部穹顶的节点荷载通过角钢转接件传递至槽钢圈梁，圈梁将荷载重新分配后传递至各根桩基，桩基再将荷载分散传递至深层稳定土层，整个受力体系无冗余构件，钢材利用率高，在保证结构承载安全的前提下尽可能控制了整体重量，方便构件的转运与现场人工安装，无需大型吊装设备即可完成基座的搭建作业。
