简易数控工位操作支撑台架结构设计

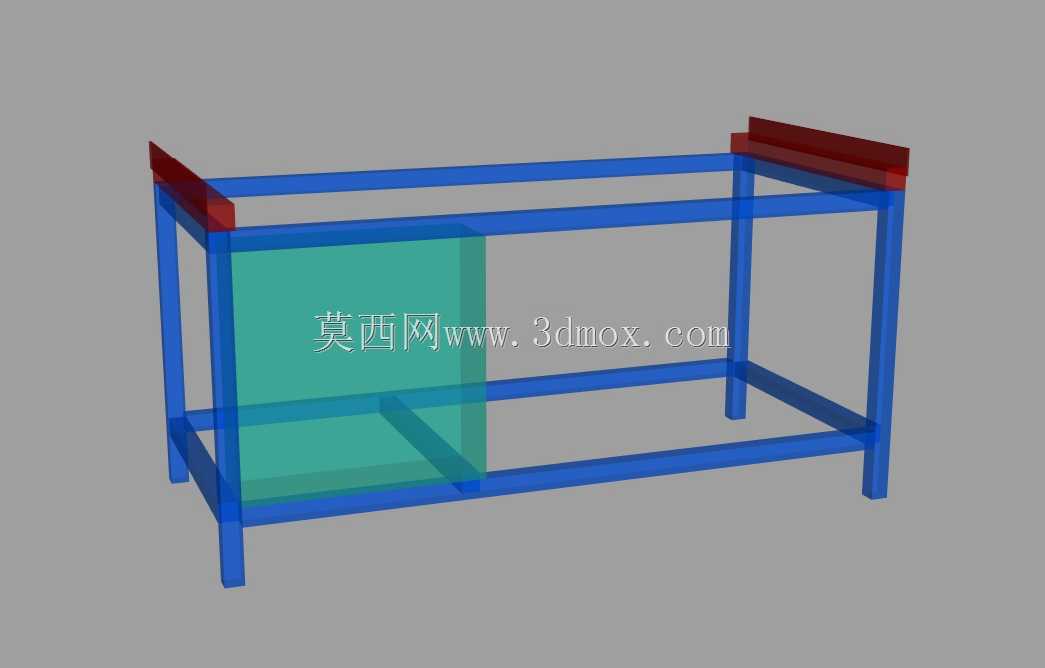

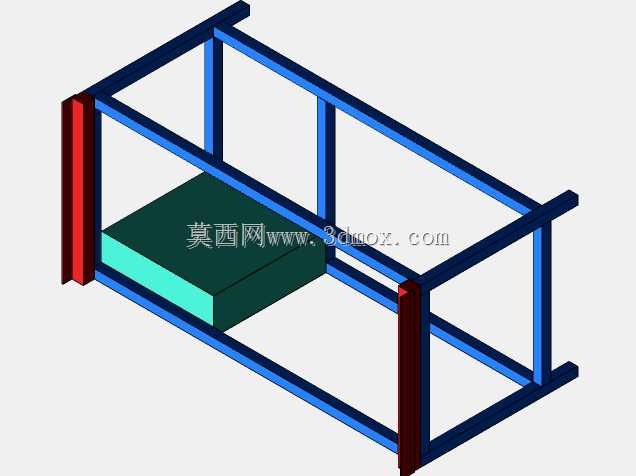

　　这款数控工位支撑台架，主要面向小型数控加工设备的现场操作工位搭建需求，适配车间内零散数控加工点位的工位布置，可作为小型数控铣床、台式数控加工单元的承载基座，也可搭配工装板、操作面板支架组成独立的数控操作工位，满足小批量零件加工、数控设备调试、工件预装检测等场景的使用需求。从结构设计逻辑来看，整体采用方管焊接框架作为主体承载结构，四根竖直方管作为主支撑立柱，上下两层水平方管围合形成矩形框架，上层框架边缘设置凸起挡边结构，可防止放置在台面上的工装、工具、待加工工件滑落，同时预留了台面板的安装限位空间，后期可根据使用需求铺设防静电胶皮、钢板或者实木台面板，适配不同的作业场景。

　　框架中部设置的半透明挡板，一方面可以阻挡加工过程中飞溅的切屑、切削液溅到工位另一侧，起到安全防护作用，另一方面不会完全遮挡视线，方便作业人员观察台架下方的管线布置、脚踏开关位置，避免操作过程中磕碰。台架的支脚采用平直方管端面接触地面的设计，可根据车间地面平整度加装可调脚杯或者移动脚轮，若用于固定工位，可在支脚底部打孔通过膨胀螺栓与地面固定，提升整体稳定性，若需要频繁调整工位位置，安装万向脚轮后可轻松推移，适配柔性生产车间的工位调整需求。从安装边界尺寸来看，整体框架的长宽比例适配常规小型数控设备的底座安装尺寸，上层框架的内空尺寸预留了足够的设备安装空间，竖直方向的高度符合人体工程学操作高度，作业人员站立操作时手臂可自然放置在台面上，长时间操作不易产生疲劳。结构设计上充分考虑了焊接加工的工艺性，所有方管连接处均采用直角对接焊接，无需复杂的切角、弯管工艺，普通焊接班组即可完成加工制作，后期维护也十分便捷，若局部方管出现变形，可直接切割替换对应段管材，无需整体报废台架。

　　在实际车间应用中，这类台架除了承载数控设备本体，还可在侧面加装工具挂板、电气安装板，将设备的控制按钮、电源开关、气源接口集成在台架侧面，减少工位的管线杂乱问题，台架下层空间可放置废料收集盒、切削液存储桶、备用刀具箱，充分利用垂直空间，提升工位的空间利用率。框架表面采用喷塑处理，蓝色的喷塑层具备较好的耐油污、耐磨损性能，车间日常使用中沾染的切削液、润滑油可直接用抹布擦拭清理，长期使用也不会出现锈蚀掉漆的问题，顶部的红色挡边采用醒目的颜色设计，可起到安全警示作用，提醒作业人员注意台架边缘位置，避免磕碰受伤。

　　设计过程中也充分考虑了承载冗余，整体框架的方管壁厚选型可满足承载500kg以内的设备与工件重量，常规小型数控设备的重量大多在200-300kg区间，搭配台面上放置的工具、工件，整体载荷完全在框架的承载范围内，不会出现框架变形、晃动的问题。在管线布置方面，框架的方管内部为中空结构，可将设备的电源线、信号线、气管从方管内部穿引，避免管线外露被切屑刮破、被工件砸坏，提升工位的整洁度与用电安全性。这类简易数控工位台架相比成品的重型工作台，成本更低、制作周期更短，可根据现场的实际空间尺寸灵活调整长宽高参数，适配不同大小的数控设备安装需求，尤其适合小型加工车间、职校数控实训工位、设备研发调试实验室等场景使用，既可以作为独立的操作工位使用，也可多个台架拼接组成长条形的数控加工生产线，灵活适配不同的生产布局需求。
