工业气瓶组集成式减压供气装置结构

　　这套结构针对集中供气场景的压力调控需求设计，常见于车间集中供气站、实验室气路排布、焊接作业工位集群等需要稳定输出低压气体的使用场景，区别于单瓶直连的简易减压结构，该装置将多只高压气瓶的输出气路进行汇流整合，通过统一的减压模块完成压力转换，避免单瓶供气频繁换瓶的作业中断问题，同时能将气瓶内15MPa左右的高压存储气体，稳定调节至作业端需要的0.1-1.2MPa输出压力区间，适配气焊、气割、仪器供气等不同工况的压力需求。

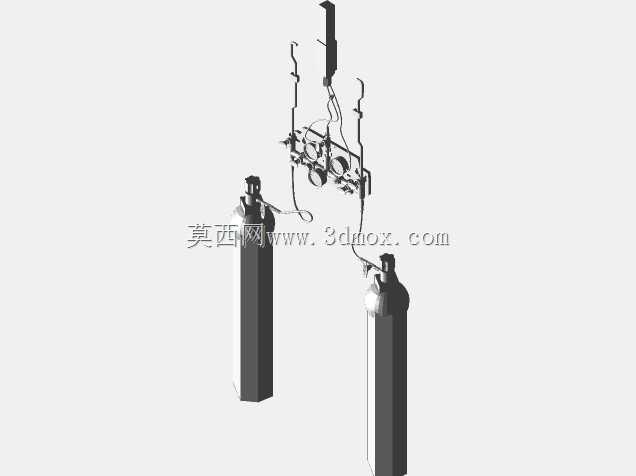

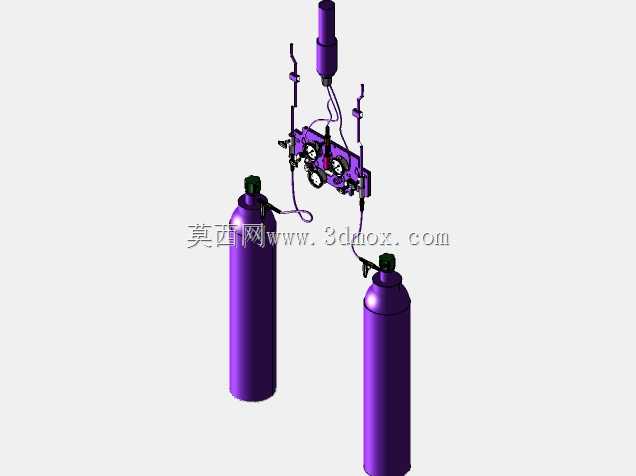

　　从结构设计逻辑来看，整体采用立式排布思路，两只高压气瓶作为承载基础直立放置，瓶肩位置通过定制的固定卡箍与竖向支撑立柱连接，避免汇流管路在长期使用中受振动影响出现接口松动，支撑立柱采用等边角钢折弯成型，截面尺寸适配常见的工业气瓶固定支架安装孔位，安装时可直接通过膨胀螺栓与墙面或设备机架固定，整体安装边界宽度控制在800mm以内，深度不超过400mm，高度适配常规40L工业气瓶的1500mm瓶身高度，不会占用过多作业面空间。

　　减压核心模块集成在汇流排中部，包含高压进气端、压力调节腔、低压输出端三个核心部分，高压进气端通过金属软管与各气瓶的瓶阀连接，软管预留足够的弯曲半径，避免气瓶安装对位偏差带来的装配应力，调节腔内部采用活塞式减压结构，相比膜片式结构更耐高压冲击，适合多瓶汇流的大流量供气场景，输出端预留多个快插接口，可同时对接多路用气终端，满足多工位同时作业的供气需求。管路走线全部沿支撑立柱排布，通过线卡固定在立柱侧面，避免管路悬空受外力碰撞变形，高压管路采用无缝不锈钢管弯折成型，弯折处做圆弧过渡，避免直角弯折带来的气阻增大问题，所有管路接口采用锥面密封结构，相比平面密封更耐高压气体的长期冲刷，减少泄漏风险。

　　在实际使用中，该结构可实现不停气换瓶操作，当单只气瓶压力耗尽时，可关闭对应瓶阀更换气瓶，其余气瓶仍可通过汇流排正常供气，不会造成作业中断，减压模块上集成的高低压压力表可实时显示进气端存储压力与输出端工作压力，方便操作人员及时掌握气瓶剩余气量与输出压力状态，避免压力异常影响作业质量。设计时充分考虑了现场安装的容错性，气瓶固定卡箍采用可调式结构，可适配直径210mm到240mm之间的常见工业气瓶，不需要针对不同品牌气瓶重新定制固定件，支撑立柱上的安装孔位做长圆孔设计，安装时可根据现场固定面的螺栓位置微调安装尺寸，降低现场安装的对位难度。整个装置的外露管路全部做钝化处理，避免长期在车间潮湿环境下出现锈蚀，减压模块的调节手轮采用防滑绝缘材质，操作人员调节压力时不需要额外佩戴防护手套即可精准操作，手轮旋转圈数与输出压力的对应关系做线性化设计，旋转一圈对应0.2MPa的压力变化，方便快速调节到目标压力值。
