户外带遮阳顶棚公共垃圾分类投放站结构

　　该结构主要面向城市社区、商圈步行区、产业园区露天公共区域的垃圾集中投放场景设计，解决传统露天垃圾投放点无遮蔽、日晒雨淋导致投放体验差、垃圾箱体老化快、雨天积水混流的实际问题。整体采用框架式承载结构，主体支撑立柱选用方管型材焊接成型，立柱底部设置带安装孔的法兰底板，可直接通过膨胀螺栓固定于硬化混凝土地面，安装时需保证单根立柱的垂直偏差不超过千分之二，四组立柱的定位对角线误差控制在5mm以内，避免上部顶棚框架安装后出现应力集中变形。

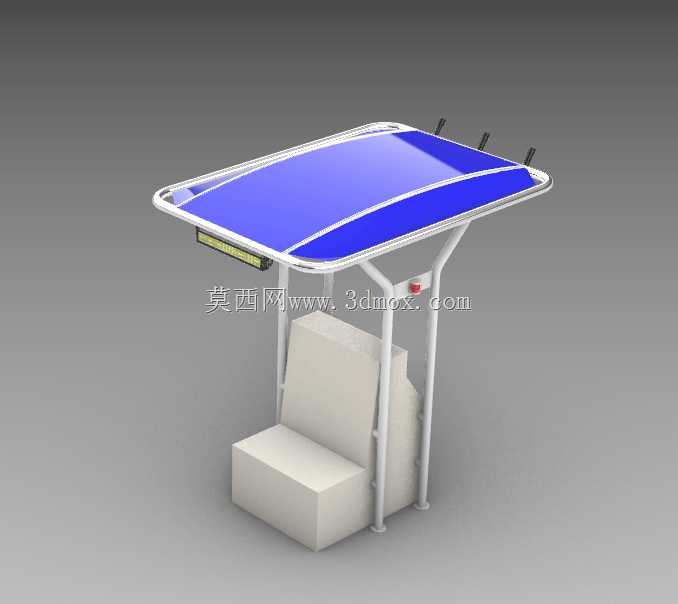

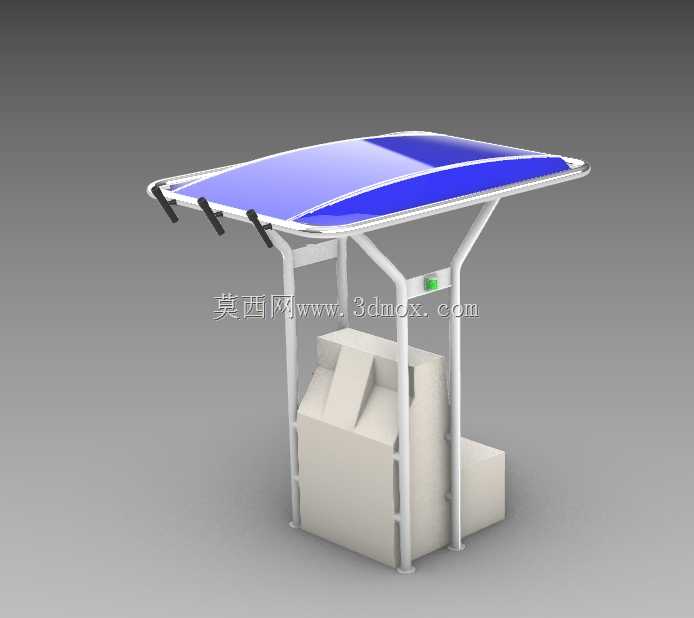

　　上部遮阳顶棚采用微弧面流线造型，边框为铝合金折弯型材拼接，面板选用蓝色彩钢夹芯板，既保证足够的抗冲击强度抵御高空坠物，又能通过弧形坡面快速导排雨水，顶棚边缘设置内凹式滴水线，防止雨水顺着立柱流到投放区域造成地面积水，顶棚整体悬挑尺寸超出下部箱体摆放区域300mm，可覆盖全投放操作空间，正午时段能为投放人员提供完整的遮阳区域，雨天投放时不会出现淋雨情况。下部箱体承载区采用模块化布局，可适配标准四分类垃圾桶的摆放尺寸，框架侧边设置导向限位挡条，垃圾桶推入后可自动对齐投放口位置，避免日常清运挪动后出现位置偏移导致垃圾投落到桶外的问题，框架中部设置隐藏式脚踏联动机构预留位，可根据需求加装无接触开盖组件，减少投放人员与箱体的直接接触。

　　结构设计阶段充分考虑户外长期使用的抗风载要求，顶棚框架与立柱连接位置设置三角加强筋板，整体可抵御10级以下的阵风荷载，沿海高盐雾区域使用时可将表面处理工艺更换为316不锈钢材质喷涂，提升抗腐蚀能力。整体安装完成后总高度控制在2.4m，既不会因为过高导致结构稳定性下降，也不会因为过低让身高较高的投放人员出现碰头情况，横向总宽度适配2组标准240L垃圾桶并排摆放的尺寸，纵向深度预留1.2m的操作站立空间，投放人员无需探身即可完成垃圾投放动作。顶棚下方预留了宣传标识牌的安装卡槽，可直接插入垃圾分类指引标识，无需额外打孔固定，框架侧面设置工具挂钩位，可固定保洁用的火钳、扫帚等清洁工具，方便日常运维作业。

　　结构所有外露连接螺栓均采用不锈钢内六角螺栓，连接位置做沉头处理，避免突出的螺栓头刮蹭过往行人，立柱下部150mm高度范围做加厚防撞处理，可抵御清运作业时垃圾桶推车的意外碰撞，不会出现立柱变形的情况。
